标准尺寸小型GMS合页铰链结构

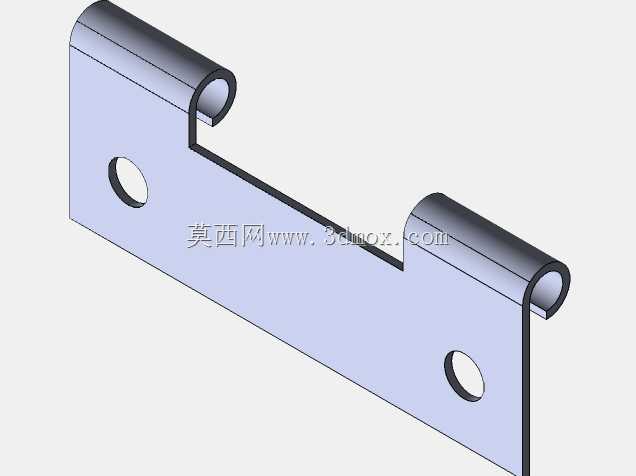

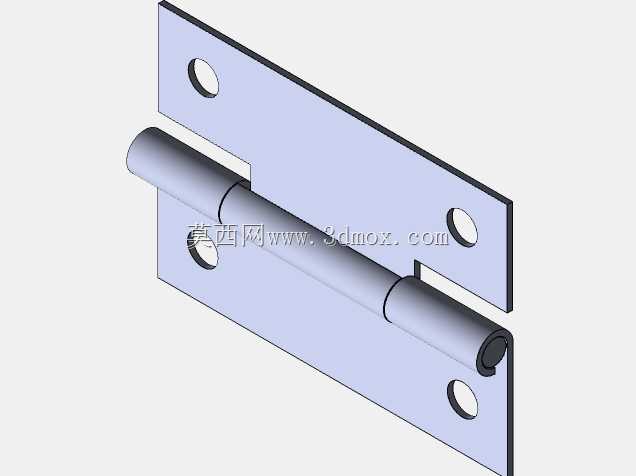

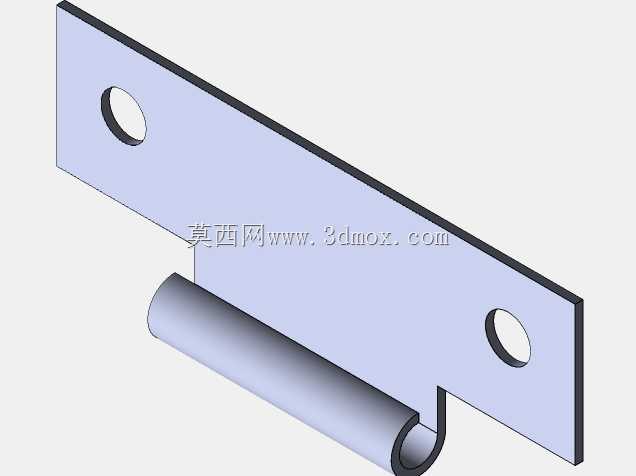

　　这类小型GMS铰链在设备外壳、检修门、控制柜侧板、通讯箱体、小型仪器罩壳以及轻型钣金门体上使用频率很高，核心作用是在两个相对转动的板件之间提供稳定的铰接约束，使门体能够绕固定轴线完成开启与闭合，同时在闭合状态下承担门体自重和日常操作带来的反复弯折载荷。实际选型时，铰链并不是只看外观能否装上，还要结合门板厚度、门板重量、开启角度、安装空间、螺钉排布以及门体与框架之间的搭接关系综合判断。该结构采用两片对称式页板加同轴销轴的经典形式，页板为平板冲压形态，板面上预留圆形安装孔，孔位沿页板长度方向分布，便于通过螺钉或铆钉与门框、门板分别固定。销轴沿页板一侧卷圆成型，两片页板的卷圆段交错套合，形成连续转动副；这种布置能够让铰链在承受剪切力时，载荷沿销轴轴线分段传递，避免单一接触位置应力集中。

　　从结构细节看，页板与卷圆筒体之间采用折弯过渡，板件边缘保持平直，安装面贴合度较好。页板上的开孔位置避开了卷圆区域，螺钉锁紧后不会与转动筒体发生干涉。对于薄钣金门而言，铰链页板的平面度直接影响安装后的门缝均匀性；若页板翘曲，紧固时会强行拉拽门板，造成门体偏移、闭合卡滞或螺钉孔附近局部变形。建模时需要重点保证两片页板贴合面、销轴中心线以及安装孔轴线之间的几何关系：销轴中心线应平行于页板安装面，孔位中心到页板边缘、到卷圆外圆的距离要留出足够的扳手空间和边距，防止装配时螺钉头与筒体或板边冲突。

　　在设备现场，这类铰链常用于需要频繁开盖维护的部位。比如通讯机柜外侧的小型检修门，往往要求开门后门体不下垂、转动无明显旷量；仪器外壳上的轻薄罩板，则更关注铰链外形紧凑、安装后不突出外表面，避免影响整机外观和人员通行。GMS小型铰链的尺寸属于轻型规格，适合承载厚度不大的钢板、铝板或非金属门板。若门板较宽、重心远离铰接轴，即使门板总重不高，也会在铰链处产生较大弯矩，此时需要增加铰链数量或选用更大规格；若用于振动环境，还应配合防松螺钉、垫圈或铆钉固定，减少长期微动造成的松动。

　　安装边界方面，页板长度、宽度、孔径、孔距和卷圆直径构成了主要校核尺寸。门框侧与门板侧都需要预留与页板轮廓相匹配的贴合区域，安装孔周围要保留足够的材料宽度，避免孔边距过小导致钣金撕裂。门体闭合时，两片页板分别贴靠在两个被连接件表面，卷圆筒体位于折缝处；设计门板与框架的间隙时，要把筒体外径、页板厚度以及转动所需的避让空间计入，不能只按平板厚度留缝。若门体需要接近180度开启，需检查页板外轮廓、螺钉头以及门板边缘在翻转过程中是否与框架碰撞；若只在有限角度内开启，则可通过限位结构或周边折弯边控制开度。

　　三维建模过程中，可将铰链拆分为固定页板、活动页板和同轴销轴关系来处理。页板适合用钣金思路建立，先完成平板轮廓、安装孔，再对侧边进行卷圆或等效折弯；卷圆段的配合间隙要根据实际加工和装配习惯设定，既要体现转动关系，又不能让配合面出现明显穿插。装配验证时，应让两片页板分别与门板、门框建立贴合约束，再检查全开、全闭和中间角度下的干涉情况。对于需要出工程图的场景，还应标注安装孔位置、页板长宽、板厚、销轴中心高度以及筒体外径，这些尺寸直接决定门板开孔和折弯边设计。

　　从使用维护角度看，轻型铰链的失效通常不是突然断裂，而是长期转动后出现孔位磨损、螺钉松动、页板变形或销轴旷量增大。设计时把安装孔布置在受力更合理的位置，让页板尽量覆盖门板边缘的受力区域，可以降低局部压强；表面处理则可根据使用环境选择镀锌、喷塑或不锈钢材质，以适应潮湿、盐雾或户外通讯设施等场景。整体而言，该铰链结构简单、通用性强，适合作为标准五金件嵌入各类轻型门体设计，在建模时把转动轴线、安装孔位和外部避让边界表达清楚，就能为后续门板设计、装配校核和选型替换提供可靠依据。
