商用不锈钢带冰井操作台水槽

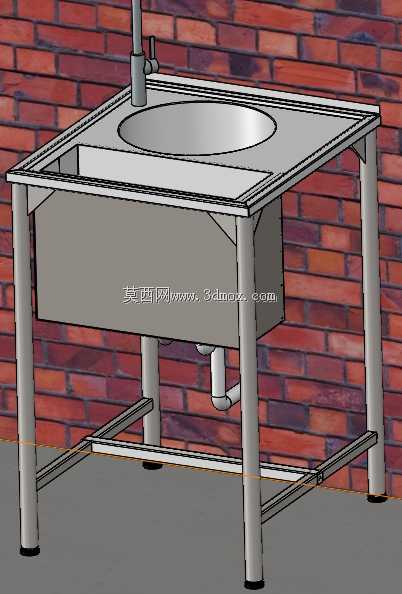

　　这套带冰井的不锈钢水槽主要面向餐饮后场、饮品备餐区、中央厨房清洗工位以及需要临时低温暂存的操作场景。模型把水槽、台面支撑、龙头、排水管路和侧置冰井整合在同一框架内，结构表达重点不在单件外观，而在于安装边界、管路走向和操作空间之间的协调。

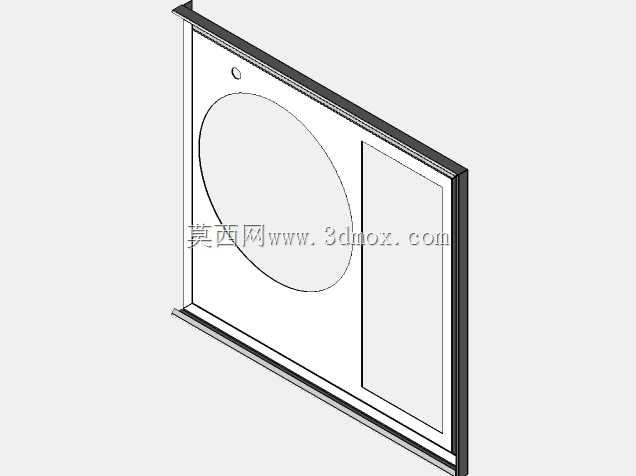

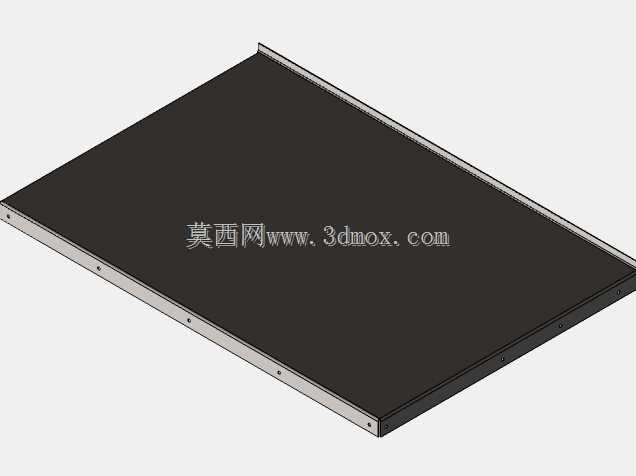

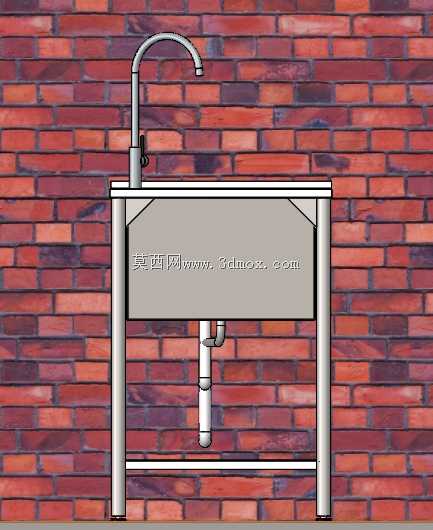

　　从实际使用看，水槽承担餐具、食材或器具的清洗任务，冰井则用于冰块盛放、低温保鲜或短时冷却。二者相邻布置，可以减少操作人员在清洗、取冰、沥水之间的往返距离。台面采用平直不锈钢面板，前缘和侧缘形成连续操作面，后方靠墙布置时，砖墙面仅作为场景参照，真正需要校核的是台盆开孔、龙头安装孔、背板间隙以及排水件与墙体的距离。

　　结构上，水槽盆体下沉安装在台面开孔内，盆口与台面搭接，便于打胶或折边密封。盆体下方保留了足够的存水弯安装高度，排水管从盆底引出后经过弯管转向，再沿支架内侧横向排布。这样的走向能避免管路直接暴露在人员腿部活动区域，也给后期检修留下操作空间。冰井位于台盆侧方，外部为箱体式结构，侧板通过紧固件与支撑框架连接，底部与排水管路衔接，融化水可汇入排水系统，减少地面积水。

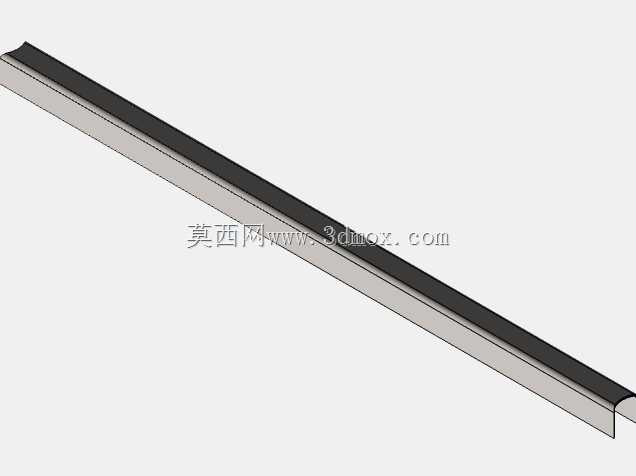

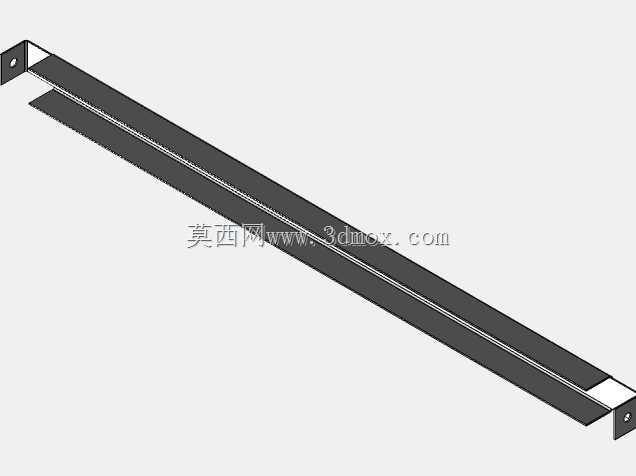

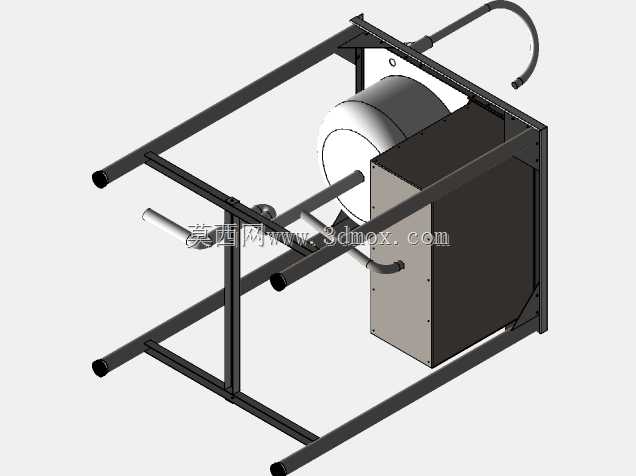

　　支撑框架采用立柱加下横梁的形式，四根竖向构件承担台面和盆体载荷，下部横杆用于提高框架整体刚度，并对管路形成一定防护。框架宽度需要与台盆、冰井的总占位相匹配；深度方向要同时满足盆体前后余量、龙头操作距离和后侧排水间隙。若进入现场布置，台面高度通常按人体站立操作习惯确定，腿部净空不能被横向水管占用，冰井下方也应保留可拆卸检修面。

　　龙头选用高弯管形式，出水嘴抬高后可容纳较高容器接水，侧置手柄控制水路开关。龙头基座落在台面后方区域，安装时需关注阀芯固定孔、进水管接头与台盆后缘的相对位置。高弯管的回转半径较大，模型中龙头位于盆体后侧中心附近，出水点落入盆腔内，避免冲洗时水花外溅。若后续改为感应龙头或混水阀，只需在同一安装区域替换阀座，但台面下方要预留冷热水管或供电线路空间。

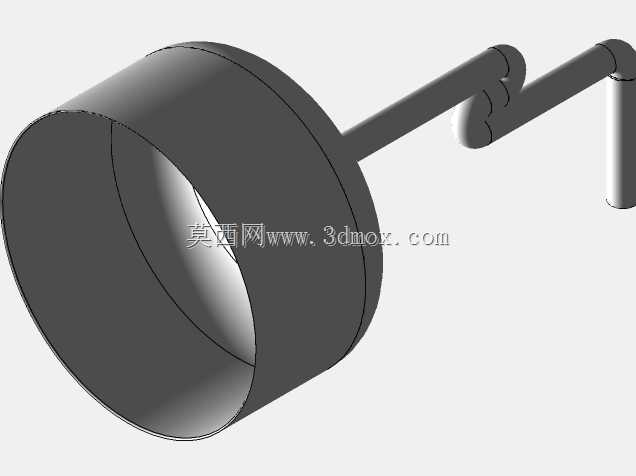

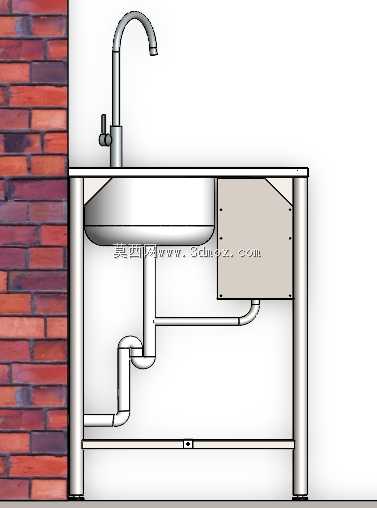

　　排水系统是这套模型中容易被忽略的部分。盆体下方设置弯头形成水封，用于阻隔排水管内异味返溢；冰井排水则通过独立管路汇入同一排水方向。管路在支架内侧完成水平转向，管底与地面之间保留空隙，既方便地面冲洗，也避免支架长期泡在积水里。工程建模时，弯头角度、管外径、接口高度和横向管段坡度都应明确，否则现场可能出现盆体下落高度不足、存水弯与横梁干涉、冰井排水倒流等问题。

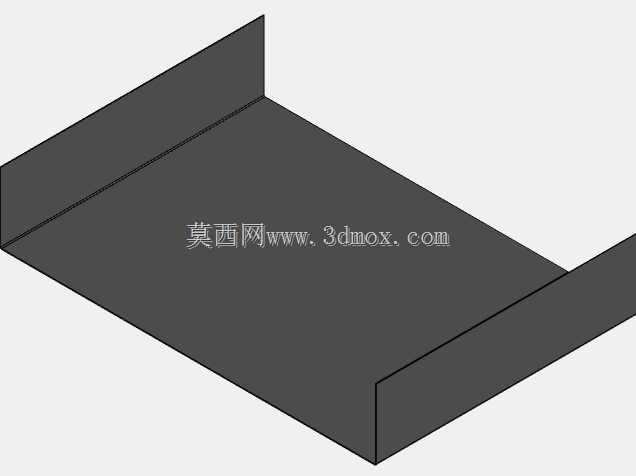

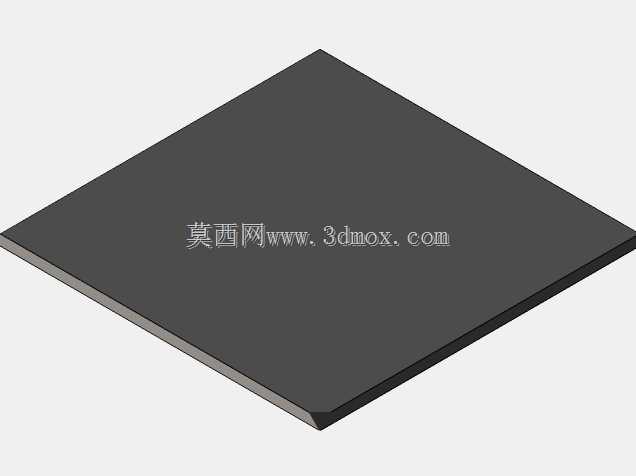

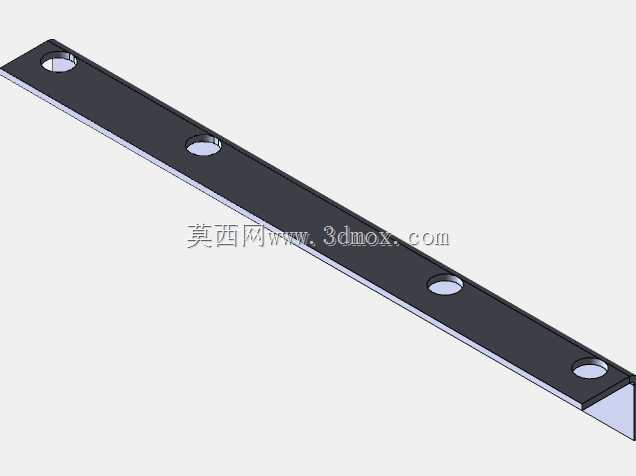

　　外形设计以直线框架和矩形台面为基础，盆体圆弧过渡便于清洁，冰井箱体采用平整侧板，外侧紧固件呈规则排列。不锈钢材料表面光洁、耐腐蚀，适合潮湿和频繁冲洗环境；框架构件可采用方管或折弯型材，台面与盆体优先选用焊接后打磨、折弯一体或搭接密封方式。对于结构设计人员，建模时应分别保留台面板、盆体、冰井箱体、立柱、横梁、龙头、阀门、弯头和排水管等零件，便于在装配中检查干涉，并在出工程图时表达焊接、紧固和开孔要求。

　　安装边界方面，后侧需要留出龙头进水管和排水横管空间，左右两侧应考虑人员站位及冰井取放动作，台面下方不得让排水件突出到腿部活动区。若设备靠墙放置，墙面管线接口最好与模型排水出口高度对应；若用于移动餐车或临时摊位，则可在框架底部增加脚轮或可调脚座，但需复核满载水和冰块后的稳定性。整体来看，该结构把清洗、暂存、排水和支撑功能集中在一个紧凑工位内，适合作为商用厨房设备建模、厨具结构设计以及给排水布置校核的参考对象。
