户外小型电气防护钣金电箱结构

　　这套小型电箱结构主要面向室外零散电气元件的集中安放需求，常见于厂区外围照明回路、现场传感器接线、小型通讯终端供电、户外检测设备分线以及临时自动化工位的电气收纳。箱体不是单纯的封闭盒体，而是围绕现场安装、线缆进出、边缘防护和后期维护展开的钣金件设计，内部留出较完整的空腔，可容纳端子排、小型开关电源、继电器模块、接线端子或短段线缆。

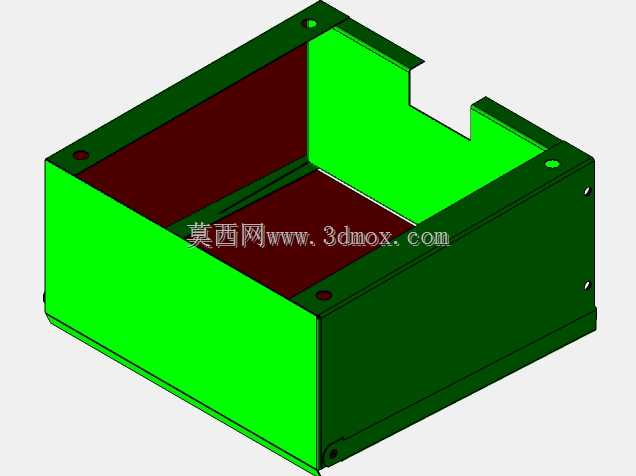

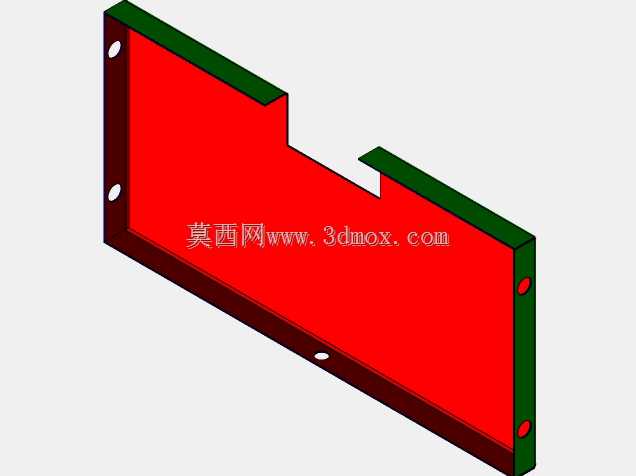

　　从使用场景看，室外电气装置往往面临雨水冲刷、灰尘沉积、检修碰撞和线缆拉扯等问题，因此箱体采用围合式壳体思路，侧壁与底板形成连续承载空间，开口侧用于装配盖板或内部元件。模型中可以看到箱体一角设置了明显的缺口，该位置并非随意切除，而是为线缆引出、开关操作或与相邻设备避让预留边界。实际布置时，缺口方向应结合走线桥架和维护空间确定，避免开口正对长期淋雨方向；若现场环境较差，可在该区域增加独立挡片、密封圈或走线格兰头。

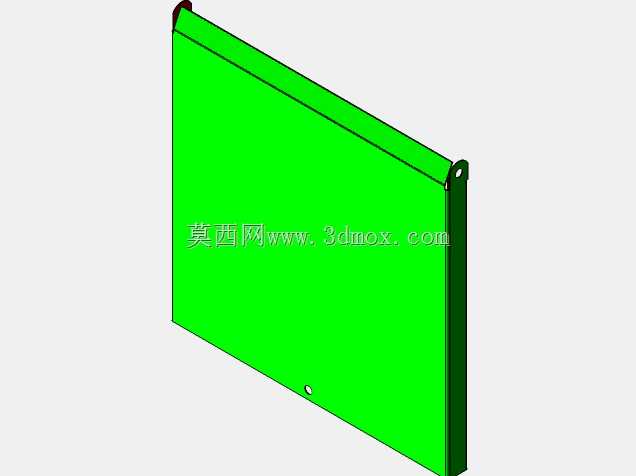

　　结构设计的重点在法兰边处理。箱体边缘采用折弯法兰形成加强边，其中约130度的弯曲属于安全边缘处理思路，用于降低薄板锐边对装配人员的划伤风险，同时提高开口区域的刚性。制造时该边缘还需要压平，最终形成接近180度的叠边结构。压平边不仅让外露边更加圆滑，也能减少薄板边缘的波浪变形，使盖板贴合面更稳定。对于钣金加工而言，这类边需要在展开阶段扣除折弯系数，并考虑压平后材料厚度叠加对外形尺寸的影响；若直接按普通单边折弯建模，落料尺寸和模具工序都会出现偏差。

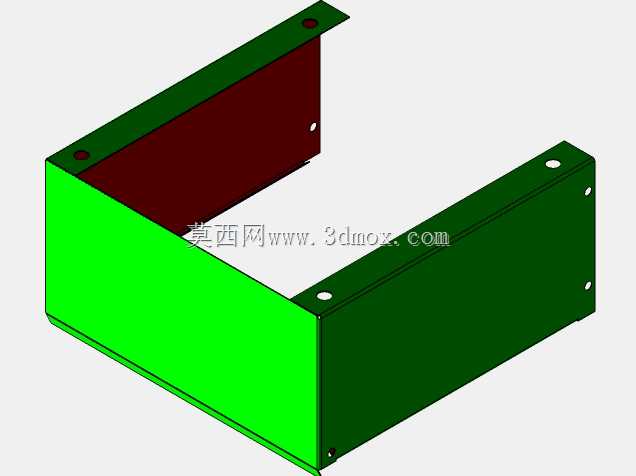

　　箱体侧壁上的孔位用于装配连接。边角附近的小孔可作为盖板螺钉固定位，侧面孔位则可用于铰链、搭扣、接地螺钉或壁挂支架连接。孔位布置在折弯边附近时，需要保留足够的孔边距，避免冲孔后折弯造成孔形拉伸或开裂。壁挂安装时，外侧底面或背面应作为主要承靠面，固定孔之间的距离要匹配现场支架；若箱体内部器件较重，不能只依赖薄板侧壁受力，应在安装点内侧增加补强垫或焊接螺母，以减少长期振动后的松动。

　　外形边界方面，该电箱属于紧凑型壳体，适合安装在空间受限的立柱、设备旁支架或墙面位置。三维建模时应先确定内部最大元件包络尺寸，再叠加端子压线半径、线缆弯曲半径和手指维护空间，不能只按元件本体体积推算箱体大小。箱体深度需保证线缆接入后不被盖板压迫，宽度方向应给端子排和线槽预留分隔距离；靠近缺口的位置则要核对插头、线缆弯头和工具操作空间。

　　从钣金工艺角度看，箱体各面通过折弯形成立体结构，转角处的材料流动、焊缝或拼接缝都会影响最终外观与防护效果。若用于户外，拼缝位置应尽量避开底部积水区，底板可设置轻微排水倾向或增加防水密封条。内部分色面在模型中用于区分不同壁面和装配关系，实际生产可按喷涂要求统一处理，外露面采用耐候涂层，内侧接地点需保证导电连续性。

　　维护性也是该结构不可忽视的部分。开口较大时，检修人员可以直接观察端子排布和器件状态；盖板固定孔应采用标准化间距，便于反复拆装。箱内器件布置宜将强电端子与弱电信号分开，线缆沿侧壁进入后通过线槽整理，避免横跨在发热元件上方。接地螺钉位置应靠近进线处，保证接地线短直可靠。

　　整体来看，这个电箱模型体现的是小型户外电气外壳的典型钣金设计方法：用连续折弯壁面提供防护和刚性，用压平法兰解决锐边与开口变形问题，用预留缺口和孔位满足走线、固定和装配需求。结构工程师在复用此类模型时，应结合实际元件尺寸、安装墙面、线缆方向和密封要求复核展开尺寸、孔边距、折弯干涉以及盖板配合间隙，而不是简单缩放外形后直接投产。
