三针面板式电源接插件结构设计

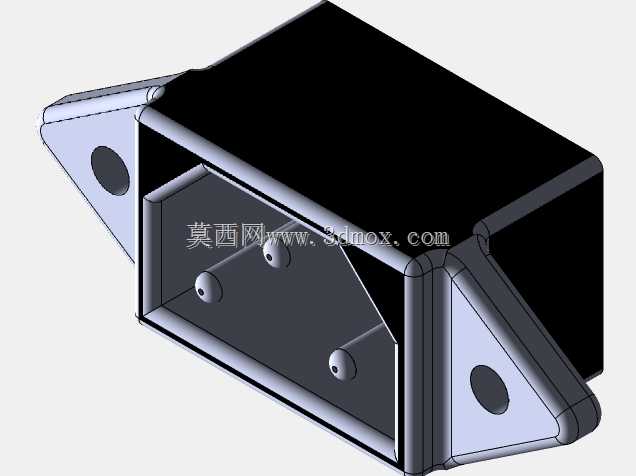

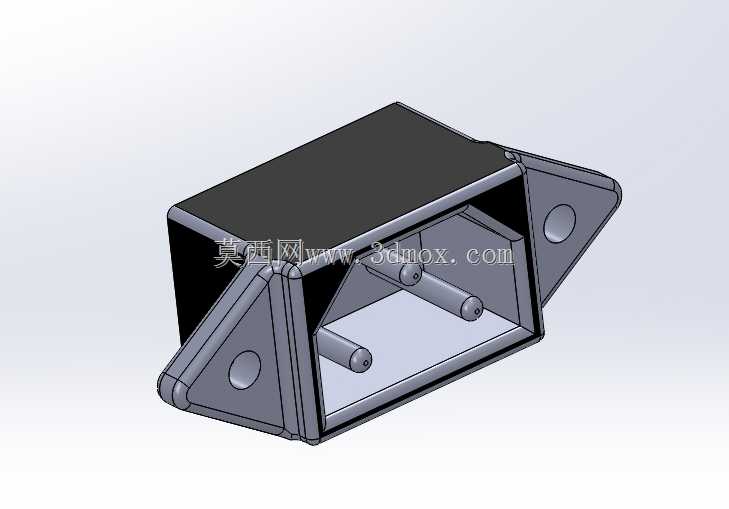

　　这款三针电源连接器的三维结构，围绕设备交流或直流供电入口的实际装配需求展开，主体采用带双侧安装耳的矩形壳体造型，壳体前端开放露出三根平行排布的金属导电插芯，插芯沿腔体纵深方向固定，后端封闭形成绝缘防护腔体，两侧安装耳向外延展并预制圆形安装孔，可直接贴合设备钣金面板完成对位锁附。

　　从现场使用场景来看，这类连接器常布置在工业控制机柜、台式通讯设备、小型机电装置的外壁供电输入端，作为外部电源线缆接入设备内部电路的过渡接口：外部配套插头从壳体开放侧插入，与三根导电插芯完成啮合，实现火线、零线与接地引脚的稳定导通，两侧耳板的安装孔可穿入螺钉将整个连接器牢牢压合在面板开孔处，避免线缆拖拽时接口松脱，也能阻挡柜体内部粉尘从装配缝隙向外溢出。

　　结构设计上，外壳优先选用绝缘阻燃工程塑料一体注塑成型，腔体内部预留了足够的爬电距离，三根金属插芯之间通过壳体内部的绝缘隔筋分隔，杜绝引脚间短路风险；插芯采用黄铜基材表面镀镍处理，既保证导电接触的低电阻特性，也能抵御长期使用中的氧化锈蚀。两侧安装耳与主壳体为一体化结构，耳板上的安装孔位置经过匹配校核，对应常规面板开孔的孔位间距，装配时无需额外定制转接支架，直接将连接器从面板内侧推入预设矩形开孔，耳板抵接面板内壁后锁入紧固螺钉即可完成固定，安装边界清晰：主壳体嵌入面板开孔的部分长宽尺寸小于开孔余量，两侧耳板外沿总宽大于开孔尺寸，形成轴向限位，壳体轴向深度适配常见1.5mm至2mm厚度的钣金面板，不会出现壳体凸出面板过多或嵌入深度不足的问题。

　　建模过程中完整还原了壳体的拔模斜度、耳板过渡圆角、插芯的圆柱配合面以及腔体内部的隔筋结构，所有装配关联尺寸都按照实物配合关系设定：插芯伸出腔体的长度匹配配套插头的啮合行程，安装孔内径适配标准M3紧固螺钉，壳体外壁的限位台阶刚好卡在面板开孔内侧，装配后不会出现径向窜动。针对电气安全设计，开放端的插口边缘做了圆弧导角处理，引导插头顺利插入，同时避免锐边划伤操作人员或线缆外皮；壳体后端的封闭面预留了线缆穿入的让位空间，内部接线端子可直接与设备内部供电线路焊接或压接，整体结构没有多余冗余特征，每一处造型都服务于安装固定、绝缘防护与导电连接的核心功能。在设备选型阶段，结构工程师可直接参考该模型的外轮廓尺寸核对面板开孔大小，确认安装耳孔位与自身设备钣金的匹配度，电气设计人员也可通过插芯间距、引脚排布确认接线定义的兼容性，无需反复测绘实物即可完成整机供电接口的布局校核。
