微型导轨式电气断路器结构造型

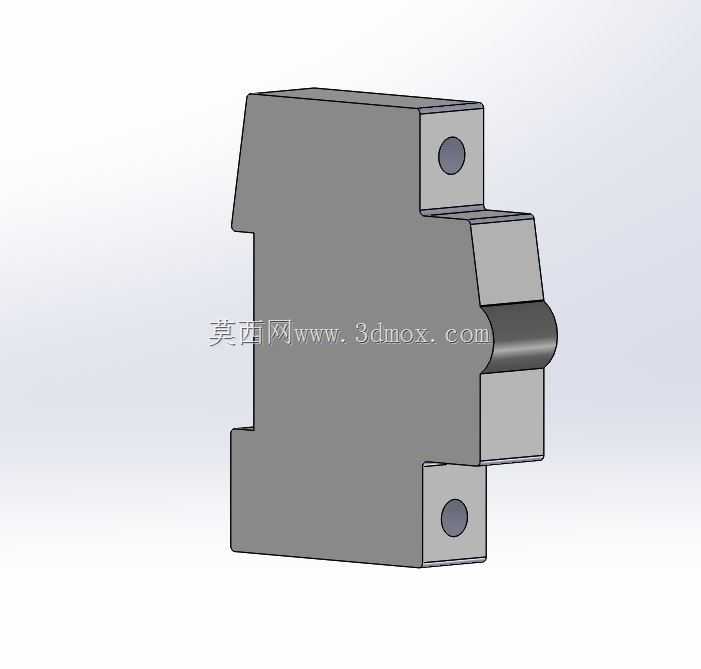

　　在低压配电盘、设备控制箱以及小型自动化控制柜的内部布置中，单模数或小尺寸断路器往往是占用空间最敏感的一类元件。该三维造型围绕导轨安装式断路器的典型外形展开，主体采用近似长方体的绝缘壳体，侧面保留上下对称的安装耳板，耳板上设置圆形固定孔，用于在非标准安装面或辅助支架上进行螺钉固定；壳体中部一侧伸出操作与接线相关的圆柱状结构，端部与相邻模块形成阶梯配合，能够直观反映多极断路器并排拼装时的干涉关系。

　　从实际使用场景看，这类元件主要承担线路过载、短路保护以及手动分合回路的作用，常见于机床电控柜、楼宇照明箱、通信电源柜和小型设备配电单元。建模时没有把外观停留在简单方块，而是将壳体两侧的卡扣凸台、端部圆弧过渡、安装孔沉台以及前端操作区域的层次关系逐一表现，便于在柜体三维布局中检查插拔空间、接线弯曲半径和维护操作距离。

　　结构设计思路上，壳体轮廓遵循模块化电器的排布逻辑：宽度方向尽量压缩，以适应标准导轨上多器件并列安装；高度方向保留灭弧室、触头机构和接线端子所需的内部容积；深度方向则考虑导线接入、端子压紧和柜门关闭后的安全间隙。模型中的上下耳板并非装饰特征，它们在实际产品中可增强壳体定位稳定性，尤其在振动较大的设备上，能够分担导轨卡扣承受的交变载荷。前端凸出的圆柱与阶梯面对应操作机构、端子防护或极间拼接区域，周围留出的平面可用于刻印规格标识、分合符号和警示信息。

　　安装边界方面，外形需要同时满足DIN导轨卡装和盘面固定两类需求。背部通常对应标准卡轨区域，建模时应保证壳体背面与导轨顶面贴合，卡扣行程不能与相邻元件冲突；侧面拼装面要平直，使多台产品并排时间隙均匀，不会因局部凸台导致累积偏差。上下固定孔的位置决定了螺钉安装时的工具操作空间，孔周凸台还能避免螺钉压紧造成壳体局部变形。前端接线区域应预留足够的导线进入角度，尤其是多股软线配合冷压端子时，弯曲段不能顶到柜门板或线槽。

　　在整机数字化设计中，这类断路器模型的价值不只在于展示外观，更在于支撑配电腔室的空间校核。工程师可依据壳体宽度确定单排器件数量，依据高度核对母线与线槽走向，依据前端凸出部分判断按钮操作、标签粘贴和检修视线是否受阻。对于需要进行热态评估的控制柜，还可在此外形基础上划分发热区域，结合周围留缝分析散热条件；对于承受振动的移动设备，则可重点检查导轨卡扣、耳板固定点和端子接线方向。整体造型以写实的块面关系还原了小型断路器在装配环境中的空间特征，既适合用于电气柜布局设计，也可作为低压电器结构学习、元件库搭建和设备选型校核的参考对象。
