北极星越野摩托车后从动链轮传动件

　　这套链轮结构面向全地形车与越野摩托车后轮链传动场景，属于后摇臂末端的从动减速部件，直接承担发动机输出扭矩经链条放大后的牵引载荷。在沙地、林道、泥地这类高打滑、高冲击工况下，后轮链轮不像城市通勤件那样只追求平稳啮合，它还要承受链条瞬时张紧、跳跃落地时的反向冲击以及泥沙进入啮合区后的磨粒磨损，因此结构上把齿圈、安装法兰和轮毂配合面做成一体盘式，避免分体铆接在大扭矩下出现松动。

　　从实际装车边界看，链轮中心不是常规圆孔，而是带多个平直卡位的异形花键轮廓，这种轮廓对应北极星后轮轮毂的凸台，靠型面而非单键传递扭矩，装配时盘体套入轮毂后周向几乎没有间隙，四个均布小孔则用于穿装固定螺栓，孔位围绕中心异形孔分布，锁紧后链轮与轮毂形成刚性整体。外圈齿形按标准链条节距展开，齿数较多，目的是与前端小链轮形成较大减速比，放大后轮牵引力，这对低转速脱困、爬坡和驮载行驶尤为关键。齿顶与齿根之间保留链条滚子进入和退出的空间，齿侧轮廓在啮合段承受接触应力，在非啮合段则引导链条顺利脱离，避免卡链。

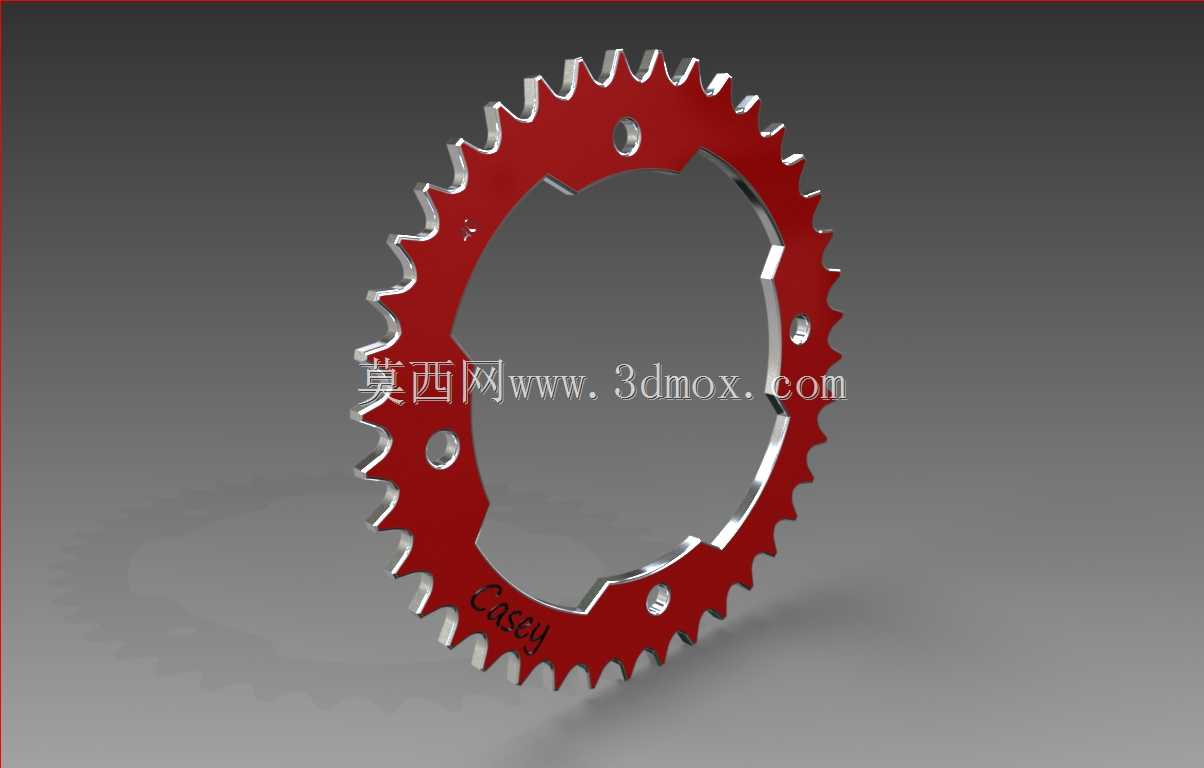

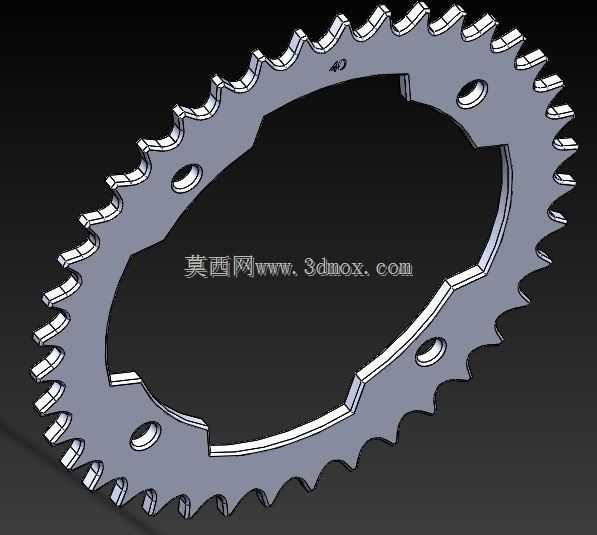

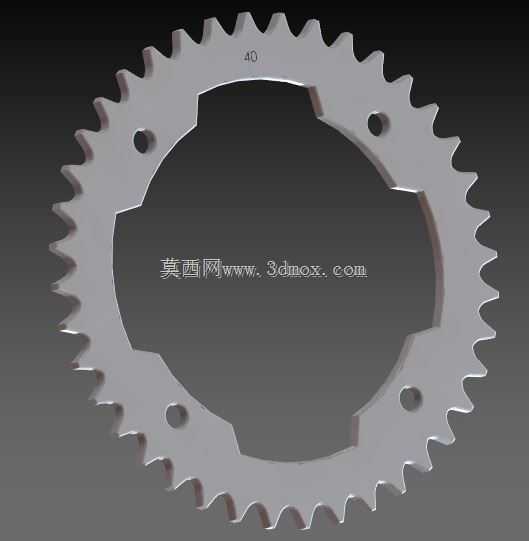

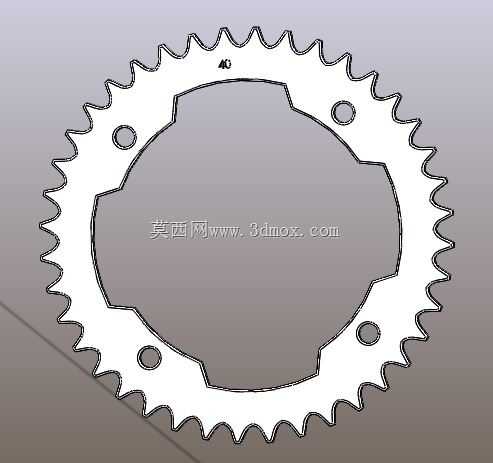

　　设计这类盘件时，不能只画出外齿。中心异形孔的卡位边需要与轮毂凸台保持可控配合：过松会在急加速时产生撞击声并磨损型面，过紧又会让拆装困难，泥沙轻微锈蚀后甚至无法拆下。四个安装孔的节圆直径要与轮毂螺栓孔严格一致，孔边留出足够承压面积，防止螺栓预紧力把盘体压出凹陷。盘体厚度方向也要兼顾链条啮合宽度与后摇臂侧向间隙，过厚会干涉链条侧板或轮毂护罩，过薄则在齿根处形成薄弱环带。齿圈与中心法兰之间的环形腹板承担连接作用，图中腹板较宽，能够把外圈齿部受到的链条拉力分散到中心安装区，减少齿根与腹板交接处的应力集中。

　　在维修与选型层面，后链轮的磨损判断主要集中在齿形变化：正常齿形应能均匀托住链条滚子，当齿顶变尖、齿侧呈钩状或链条包绕处出现明显台阶时，说明滚子已经在异常位置受力，继续使用会加剧链条拉长并增加跳齿风险。更换时通常与链条、前链轮作为一套传动组件匹配，仅单独更换新链轮而保留磨损链条，会使新齿面很快被旧链条节距误差啃伤。安装时需确认中心异形孔完全贴合轮毂定位面，螺栓穿过四个小孔后按对角顺序压紧，避免盘体偏置；盘体偏置会导致链条与齿面不在同一平面，运行中出现偏磨、异响和链条侧向甩动。

　　三维建模时，外齿适合先按节圆、滚子直径和齿廓关系建立单个齿形，再通过圆周阵列形成完整齿圈；中心异形孔则应依据轮毂配合轮廓绘制封闭草图，保证各卡位边的角度和宽度与实物一致。四个安装孔用圆周均布特征处理，但孔位角度必须与轮毂基准对齐，不能只满足数量相等。完成实体后，可重点检查齿根圆与腹板过渡、安装孔周边以及异形孔尖角处，这些位置在扭矩传递和螺栓预紧叠加时最容易出现高应力。对于工程应用而言，该模型既可用于后传动系统的装配干涉检查，也能作为改装链轮齿数、分析减速比变化和校核链条包角的基础结构。
