工业设备蘑菇头急停按钮组件

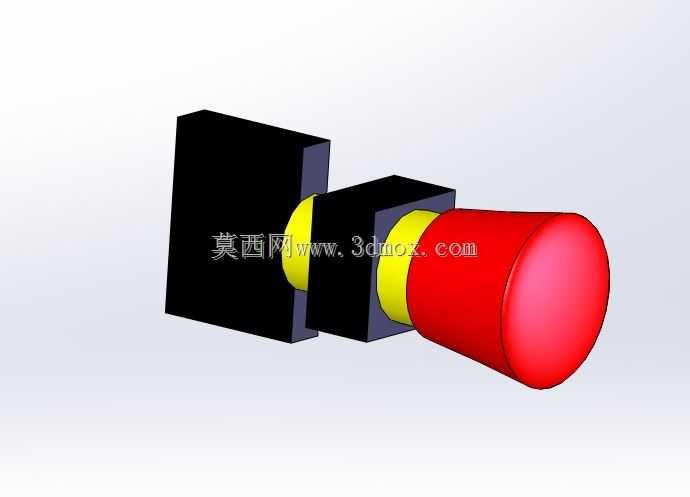

　　急停按钮是各类工业生产设备、自动化产线、机电装备上不可或缺的安全控制元件，核心作用是在设备出现异常工况、人员误操作或者现场发生安全隐患时，操作人员可以第一时间快速触发，立刻切断设备的动力输出回路，让运行中的机构立刻停止动作，避免机械伤害、设备碰撞、物料损毁等事故扩大。这套三维结构完整还原了面板安装式急停按钮的典型组成，从前端醒目的红色蘑菇操作头，到中部黄色的锁紧定位环，再到后端黑色的安装基座与触点模块，各部分的装配关系、配合间隙都按照实物的装配逻辑搭建，没有做过度的外观简化，结构设计人员在做设备操作面板布局、安全回路选型校核时，可以直接把该组件调入装配体，核对安装开孔尺寸、操作头伸出面板的高度，以及按钮后方触点模块占用的柜内空间，避免出现面板开孔位置和柜内布线、其他元件干涉的问题。

　　从实际使用场景来看，这类急停元件几乎覆盖了所有有人机交互操作的工业场合：自动化装配线的工位旁会在操作人员伸手可及的位置布置多个急停按钮，数控机床的操作面板、机身两端都会设置急停，物流输送线沿线每隔一段距离就要安装一个，包装机械、注塑设备、冲压设备的操作侧也必须配置足够数量的急停元件，甚至在非工业的商用设备、游乐设施、特种设备上，红色蘑菇头急停都是强制要求配置的安全部件。它的操作逻辑和普通按钮完全不同：普通控制按钮按下后松手会自动回弹复位，而急停按钮采用自锁结构，按下之后蘑菇头会被内部的锁紧机构牢牢卡在触发位置，保持触点断开的状态，不会因为操作人员松手就恢复供电，必须由现场人员顺时针旋转蘑菇头，或者按照产品设计拉动按钮头，才能让按钮复位，这个设计的目的是防止隐患没有排除时设备意外重启，必须由现场确认安全的人员手动复位，从机制上规避误恢复带来的风险。

　　结构设计层面，前端的蘑菇操作头采用大直径的红色造型，红色在工业安全色体系里代表禁止、危险，大尺寸的蘑菇头不需要操作人员精准瞄准，哪怕是慌乱中用手掌拍、用身体撞都能顺利触发，最大限度缩短紧急情况下的操作时间。操作头和基座之间的黄色环是急停产品的标志性配色，黄红搭配的高辨识度可以让操作人员在布满各种按钮、指示灯的操作面板上一眼定位到急停位置，不需要在紧急时刻花时间辨认标识。中部的黑色安装基座设计有标准的面板安装螺纹与锁紧螺母，适配行业通用的面板开孔尺寸，安装时只需要在操作面板上开出对应直径的圆孔，把按钮从面板前方穿入，在面板后方套上锁紧螺母拧紧，就可以把整个按钮牢固固定在面板上，不需要额外的支架或者复杂固定结构，安装效率很高。后端的黑色模块是触点单元，常规急停会配置一常开一常闭的触点组合，常闭触点直接串入设备的安全控制回路，正常状态下触点保持闭合，设备可以正常运行，按下按钮后常闭触点可靠断开，切断接触器或者安全继电器的供电，让动力回路断电，常开触点则可以接入信号回路，给控制系统发送急停触发的信号，让PLC记录报警状态、提示故障位置。

　　在三维建模的细节处理上，各零件的装配层级清晰：蘑菇头的圆弧曲面做了顺滑过渡，还原了实物按压操作的圆润手感，黄色定位环的台阶尺寸、基座的卡扣结构都和实际产品的装配关系对应，触点模块的外壳轮廓、接线端的位置都做了还原，设计人员在做柜内布线规划时，可以准确预估接线端子需要的操作空间，避免导线弯折半径不足、接线工具无法伸入的问题。和普通平钮相比，急停按钮的操作头伸出面板的高度更高，这个尺寸在做设备外壳防护设计、操作箱布局时需要特别留意：要保证按钮突出的高度既方便按压，又不会被设备移动的部件意外剐蹭触发，同时在容易发生碰撞的场合，还可以配套急停防护圈，防止坠落物误碰导致设备意外停机。整套模型的结构比例完全参照工业常用的22mm孔径急停按钮的实物尺寸，安装边界明确，前端操作头的直径、按钮整体的轴向长度、后方触点模块的长宽尺寸都符合主流产品的尺寸范围，结构工程师在完成设备操作站设计、安全回路元件布置时，可以直接将其作为标准件参考，核对面板布局的人机工程合理性：急停按钮的安装高度通常设置在操作人员站立时手腕自然抬起就可以拍到的位置，相邻元件之间留出足够的操作间距，避免和旁边的启动按钮、选择开关距离过近导致误操作。此外这类急停元件的防护等级通常可以达到IP65以上，面板前端的结构带有密封胶圈，可以在有水溅、粉尘多的车间环境下可靠工作，模型里基座和操作头之间的配合间隙也对应了密封结构的安装空间，设计人员在做户外设备、 washdown工况的食品机械布局时，也能通过模型确认密封结构的安装位置是否合理，不会出现面板装配后密封件压合不到位的问题。
