方形面板钥匙式按键锁控开关

　　这类带钥匙锁芯的按键式开关，在通讯机柜、工业控制终端、安防操作台以及需要权限隔离的电子设备上使用频率很高。它的核心价值不在于普通通断，而在于通过机械钥匙实现操作权限的物理管控——只有插入对应钥匙并旋转到位，才能完成开关动作，避免无关人员误触、误启动或随意更改设备运行状态。在通讯基站机柜、广播发射设备、测试仪器面板等场景中，这种锁控开关常被用作电源总控、模式切换或维护使能节点。

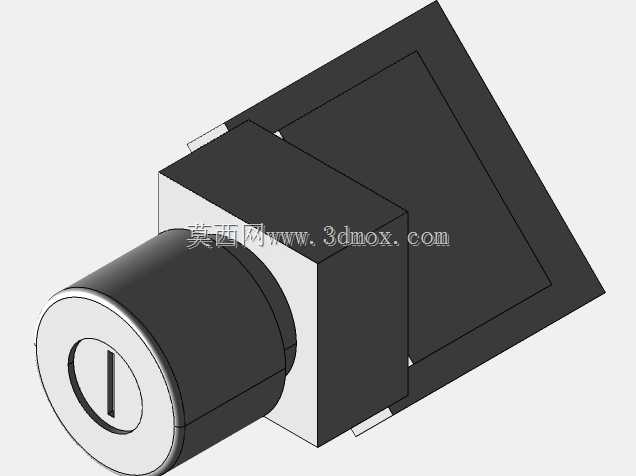

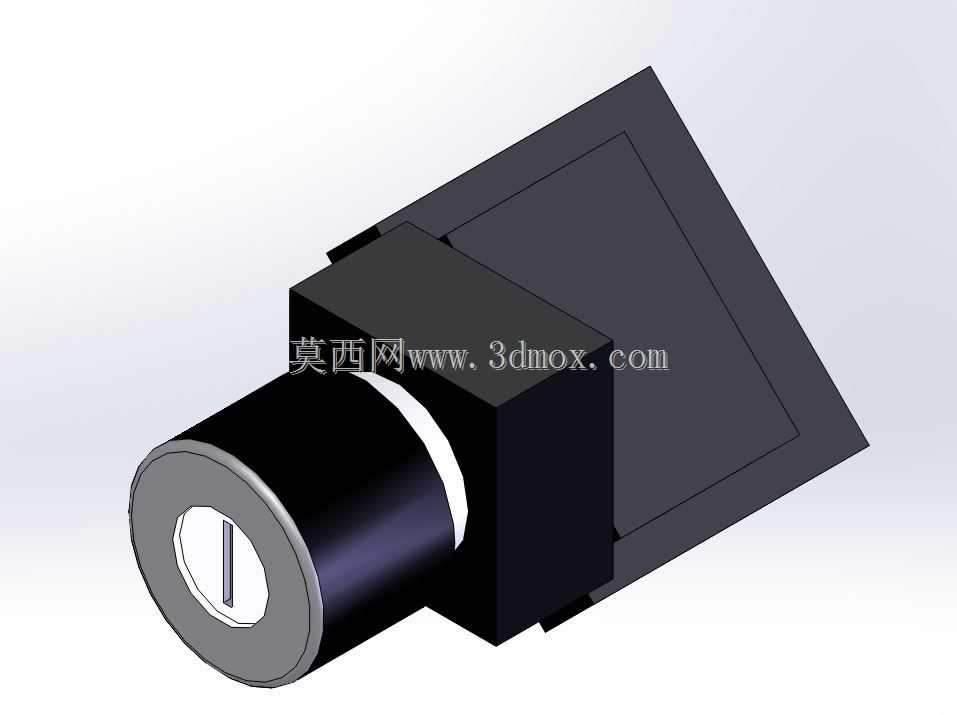

　　从结构上看，该模型由前端圆柱形锁芯头部、中部方形安装基体以及后部方形面板法兰三部分组成。前端圆柱段为操作端，端面开有一字形钥匙插孔，钥匙插入后带动内部锁舌旋转，实现解锁与锁止两个工位的切换。中部方形基体承担主要的安装定位功能，其截面尺寸决定了面板开孔的边界，装配时需在设备面板上加工对应方孔或圆孔加防转结构，再通过背部螺母或卡扣压紧固定。后部方形法兰面板贴合在设备外壳外侧，既起到装饰遮盖作用，也提供明确的安装基准面，保证开关在面板上的位置规整、受力均匀。

　　设计这类开关时，首先要处理的是操作端与安装基体之间的尺寸协调。圆柱锁芯外径需要满足钥匙插拔手感和内部弹子、锁片的排布空间，方形基体则要兼顾面板开孔强度与周边元件间距。模型中圆柱段与方块段采用阶梯过渡，既避免了应力集中，也为密封圈、防尘垫等附件预留了装配槽位。后部法兰的边长明显大于基体，能够分散面板压紧力，防止薄金属板或塑料面板在拧紧时变形。

　　安装边界方面，需要重点关注三个方向的尺寸：前端圆柱伸出面板的长度，决定了钥匙插拔空间和操作人员手指的避让距离；中部基体穿入面板内部的深度，关系到与后方PCB、接线端子或线束的干涉情况；后部法兰覆盖的方形区域，则要求面板表面平整，周边留出足够的扳手或手指操作空间。在密集排布的通讯设备面板上，这类方形法兰开关往往与指示灯、按钮、接口并排布置，建模时需要核对中心距，避免钥匙转动时与相邻元件碰撞。

　　功能特性上，钥匙锁结构提供了明确的工位保持能力。旋转到锁止位时，内部机构限制按键或旋钮继续动作，开关状态被机械锁定；旋转到解锁位后，才能进行通断操作。这种双工位机制在需要防止意外断电、非法复位的场合尤为关键，例如通讯设备的维护开关、报警系统的使能开关、测试台的权限启动开关。内部触点通常采用微动开关或旋转触点结构，模型虽然主要展示外部形态，但在基体内部预留了触点模块、接线端子和回位弹簧的容纳空间，结构工程师可以据此配合电气工程师选型标准触点件。

　　从建模思路来看，该模型采用实体分区建模较为合理：先构建后部方形面板法兰，确定安装基准；再拉伸中部方形基体，匹配面板开孔尺寸；最后旋转生成前端圆柱锁芯头部，并在端面切除一字钥匙孔。各段之间的同轴度和垂直度需要严格控制，尤其是圆柱锁芯相对于方形基体的中心位置，直接影响钥匙插入后的转动顺畅度。表面处理上，前端圆柱头部多采用金属质感或黑色耐磨涂层，方形基体与面板则根据设备整体配色选择黑色或浅灰色，模型中黑白分色的表现方式正好对应了实际产品中金属锁芯与塑料壳体的材质差异。

　　在实际选型与装配校核中，工程师还需结合面板厚度调节安装螺母位置，保证开关既不松动也不压裂面板；后部接线空间要预留线束弯曲半径，避免钥匙机构转动时磨损伤及导线；钥匙的插拔方向和旋转角度应在面板丝印上明确标识，减少现场误操作。整体而言，这一锁控按键开关模型完整呈现了权限型面板开关的外部结构与安装关系，可直接用于通讯设备、工业控制台的面板布局校核、干涉检查以及外观方案评审。
