三爪轴承拔取提取器结构设计

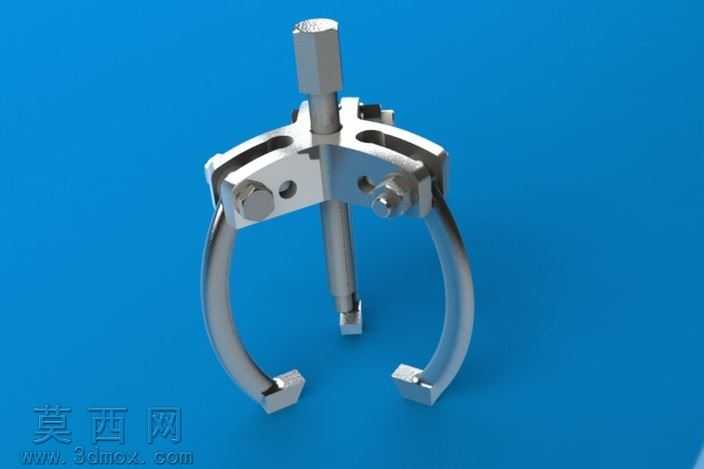

本作品为三爪式提取器三维建模设计，整体采用SolidWorks完成全参数化建模与装配约束搭建，建模过程中严格遵循机械加工工艺的尺寸公差规范，对每个零部件的配合间隙、活动行程做了精准的参数定义，确保虚拟装配后各运动部件无干涉、动作逻辑符合实际使用需求。模型渲染阶段采用金属哑光材质搭配高光亮面镀铬材质区分不同结构部件，主体螺杆、横梁基座采用调质钢材质表现，三爪勾臂采用弹簧钢材质质感，通过环境光遮蔽、全局光照渲染参数调整，还原金属工件的真实光影反射效果，蓝色背景的渲染构图突出提取器的结构轮廓与细节特征。结构设计上，该提取器采用中心螺杆顶压、三爪同步勾拉的经典力学结构，顶部六角驱动头适配标准扳手施力，横梁处设置可调节的爪臂固定滑槽，可根据待拆卸工件的外径尺寸灵活调整三爪的开合范围，爪臂末端做直角勾头设计，可牢固卡接轴承、齿轮、皮带轮等盘类零件的内圈或外圈端面，中心螺杆的底端做圆滑平头处理，顶压轴端时不会损伤工件中心孔的定位面。设计思路围绕通用性与操作便捷性展开，整体结构无复杂异形零件，所有零部件均可通过常规车、铣、钻削工艺加工成型，爪臂与横梁的铰接结构采用标准圆柱销连接，拆卸维护方便，螺杆采用梯形螺纹设计，具备自锁特性，施力过程中不会出现回退打滑问题，可平稳输出轴向拉拔力，避免拆卸时工件偏斜卡滞，适用于机修、设备维护场景下的过盈配合零件拆卸作业，建模过程中同步完成了各零件的工程图投影关联，可直接导出用于生产加工的尺寸标注图纸。
