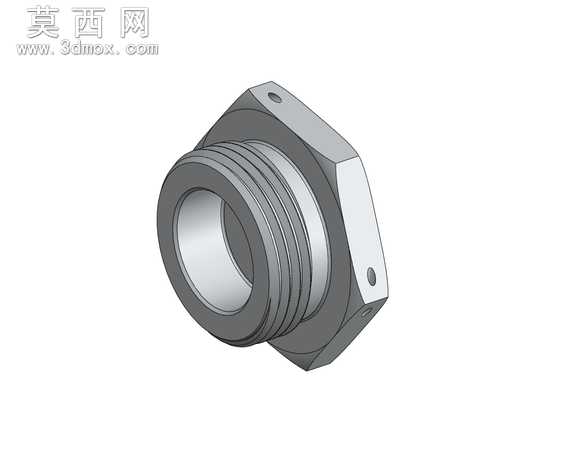

带法兰安装座的外螺纹端口连接插头

本模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械连接零件的设计规范，首先通过旋转凸台命令生成插头的主体回转结构，精准还原外螺纹段的牙型轮廓与光滑内孔的同轴度要求，螺纹参数采用标准公制连接螺纹规格，保证后续装配的通用性。针对法兰安装部分，通过拉伸凸台生成六角形安装基座，在基座对称位置绘制两个安装定位孔，孔位公差按照间隙配合标准设定，方便现场安装时穿入固定螺丝完成锁紧固定。建模阶段对所有锐边进行了倒角处理，既消除加工时的应力集中隐患，也避免安装使用过程中划伤操作人员。材质渲染环节，主体金属部分赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原金属零件的真实质感，螺纹牙底部分做轻微的阴影加深处理，突出螺纹的层次结构，法兰安装面做细微的磨砂纹理处理，区分不同加工面的工艺特征。结构设计上，该端口插头兼顾管路连接与电气端口防护的双重需求，外螺纹段用于对接带内螺纹的对应端口，六角法兰面既可以作为扳手拧紧的受力面，也能通过端面贴合实现密封压紧，两侧的安装孔可额外加装固定件，防止设备运行过程中螺纹连接出现松脱。整体建模过程完全按照实际加工工艺顺序搭建特征树，所有尺寸均可通过参数表直接修改，方便后续根据不同的端口规格调整模型尺寸，适配不同的使用场景，模型完成后经过干涉检查，确认各部分结构无重叠冲突，可直接导出工程图用于生产加工参考。
