精密铣钻床用小型平口虎钳夹具

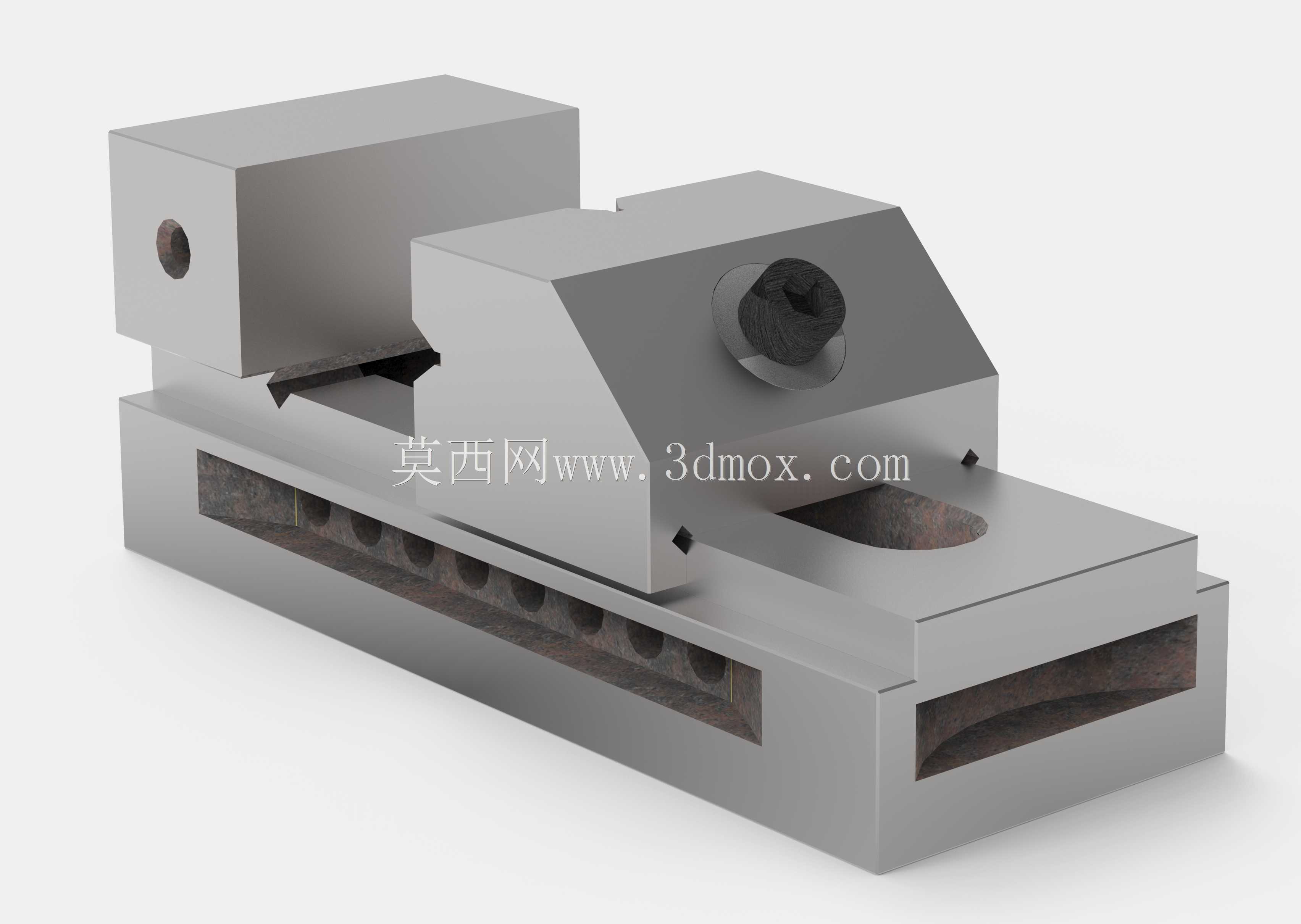

　　小型精密虎钳主要面向台式铣床、钻床、钻铣床以及教学实训设备上的轻中型装夹任务，在单件修配、小批量零件加工、工装试制和工位级精密定位中使用频率很高。与大型加工中心所用液压或气动重载虎钳不同，这类小规格虎钳更强调手动操作的便利性、占用台面的紧凑性以及在有限行程内对规则坯料的稳定夹持，因此结构上通常采用固定钳体、活动钳体、滑动底座、丝杠传动和锁紧配合的组合方式。

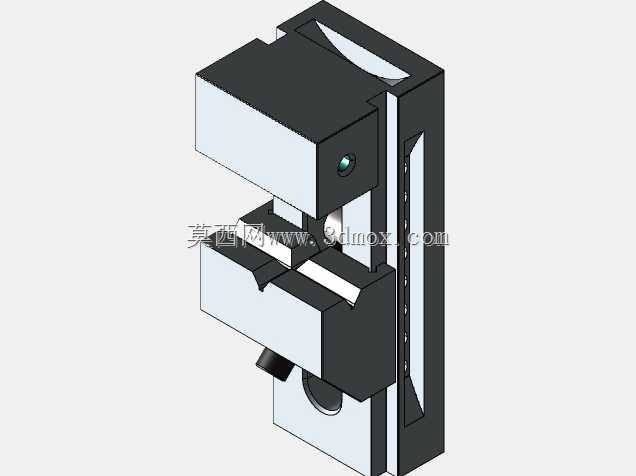

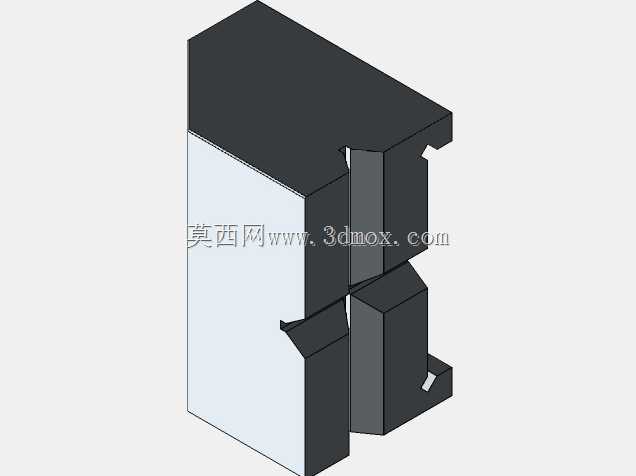

　　从实际装夹逻辑看，工件一般放置在固定钳口与活动钳口之间，通过旋转端部丝杠带动活动钳体沿底座导轨方向平移，从而完成夹紧与松开。钳口工作面需要保持较高平行度，底座支承面与钳口夹持面之间也应控制垂直度，否则在铣削平面、钻孔或修边时容易出现工件翘起、孔位偏斜或加工基准漂移。模型中固定端与活动端均采用块状钳体，外形简洁，刚性集中在钳口和底座连接处，适合夹持方形、矩形条料及小型规则零件；对于异形件，则可配合软钳口、V形块或垫块进行二次适配。

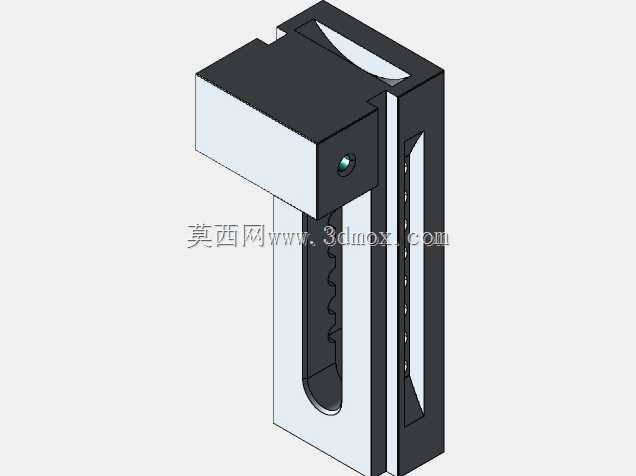

　　底座部分承担导向、承力和安装定位三重作用。活动钳体下方与底座导轨形成滑动配合，长方向开槽既减轻自重，也为丝杠布置、排屑和清洁留出空间。钳体侧面的孔位可用于操作、连接或装配限位元件，端部受力区域通过加厚实体来承受丝杠轴向推力。设计时不能只关注外观轮廓，导轨配合间隙、钳口高度、丝杠中心高度以及底座厚度都会直接影响夹紧后的变形状态：若钳口悬伸过高，工件受侧向切削力时容易产生翻转力矩；若底座过薄，锁紧后可能出现局部挠曲；若丝杠轴线偏离夹持中心，夹紧过程中还可能带来活动钳体轻微上扬。

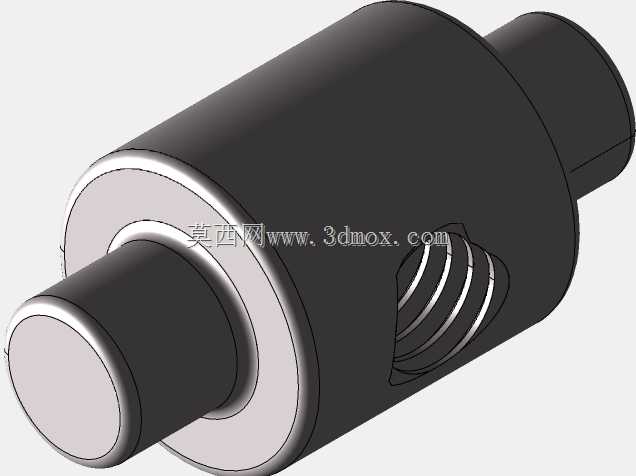

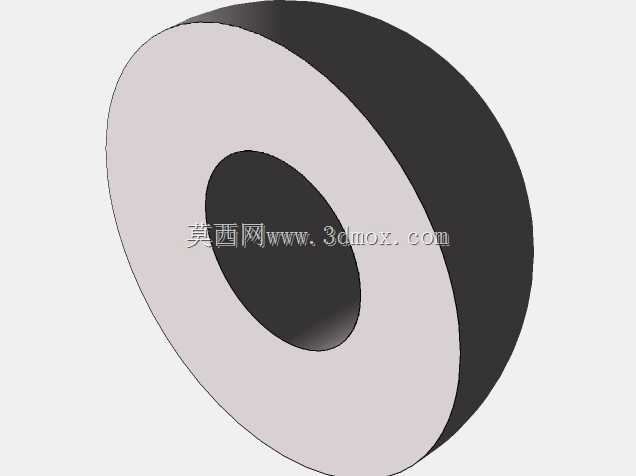

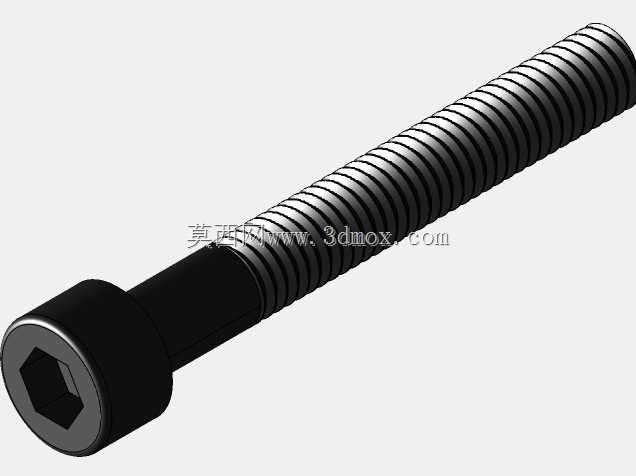

　　在三维建模过程中，应优先建立装配基准，而不是孤立绘制单个零件。可先确定底座底面作为安装基准面，再以导轨中心线和钳口对称面约束活动钳体的运动方向。固定钳体与底座可按一体结构或装配组件理解，活动钳体需保留沿轴向滑动的自由度，丝杠、螺母或推动块之间要体现传动关系。钳口倒角、端部圆孔、底座槽腔和侧面轮廓均应按实际加工逻辑处理，避免出现无法开模、无法铣削或装配干涉的几何形状。对于需要出工程图的场景，还应补充配合面、公差区域和关键尺寸标注，尤其是钳口宽度、最大开口量、闭合总长、底座安装孔距及台面占用边界。

　　安装边界方面，这类小虎钳通常通过底座底面贴合机床工作台，再利用压板、T形螺栓或工作台槽件固定。选型时不能只看最大夹持宽度，还要核对闭合状态下的总长、宽度和高度，确认刀具主轴下行、工作台移动以及换刀空间不受干涉。若用于钻床，钳体高度应保证钻头在全行程内不会碰到钳口边缘；若用于铣床，侧向进给时夹具外轮廓不能与刀盘或护罩发生冲突。底座上的长槽或固定孔位置决定了装夹调整范围，现场往往需要根据工作台T形槽间距进行适配。

　　使用场景上，它适合承担小型铝件、钢件、工程塑料件的平面铣削、端面修齐、钻孔、铰孔和轻载攻丝前固定。粗加工时应尽量让工件夹持面贴实，钳口咬住足够深度，避免只夹薄边；精加工时则可在钳口与工件之间增加铜皮或软质护垫，保护已加工表面。对于批量重复件，可在固定钳侧设置定位挡块，使工件每次沿同一方向靠紧，减少找正时间。若切削力较大，应配合底部支撑或侧向压板，而不是单纯依赖丝杠夹紧力。

　　结构设计的核心在于把手动夹紧力有效转化为稳定、可控的夹持力，并在紧凑体积内保持足够刚性。丝杠区域需要考虑防尘和切屑清理，导轨面要便于擦拭，钳口磨损后应具备修整或更换可能性。整体造型虽不复杂，但对配合关系、受力路径和安装空间的表达要求较高，适合作为机床夹具设计、工装结构校核以及三维装配练习的典型案例。
