BF109战机座舱增压压力指示器

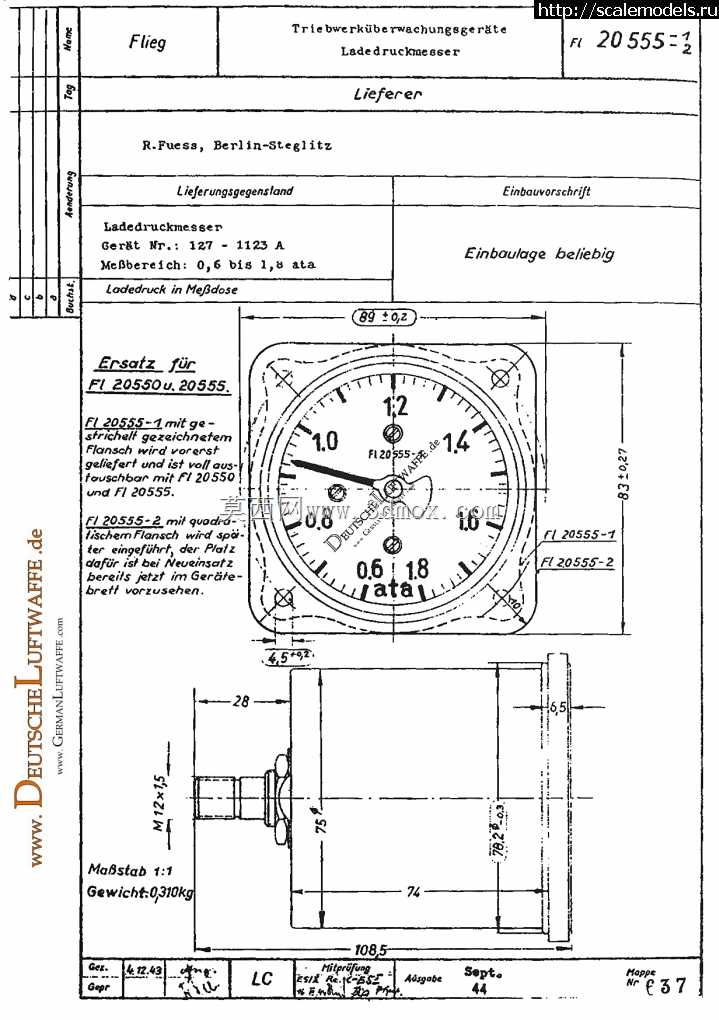

　　这款圆形机载增压压力指示器，是老式螺旋桨战斗机座舱仪表板上的典型机械式压力读数装置，对应二战时期BF109机型配套的FL-20555型增压监测表，整套三维数模完整还原了仪表外壳、安装法兰、刻度表盘、指针、固定耳座的全部结构细节，可直接用于航空模拟器座舱搭建、复古战机复原项目、机载仪表教学演示以及航空主题展品的结构设计参考。

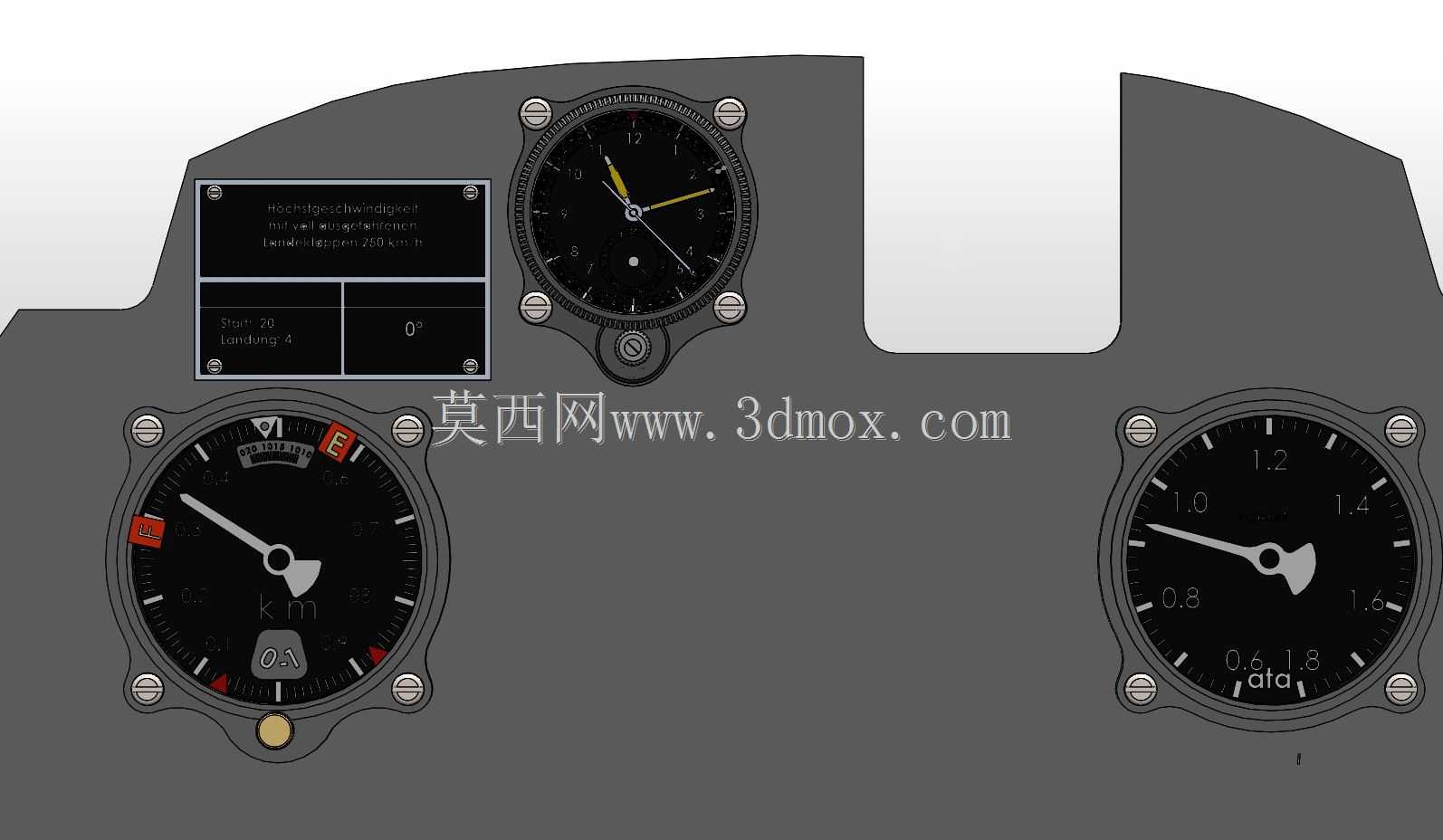

　　从实际装机使用场景来看，这类仪表嵌入战机前座舱的仪表面板阵列中，飞行过程中飞行员仅需扫过表盘指针位置，就能快速读取发动机进气增压管路的实时压力值，表盘量程覆盖0.6ata到1.6ata的绝对压力区间，刻度沿圆周均匀排布，长指针随进气压力变化同步偏转，在高空飞行工况下，飞行员可以依据该表读数判断发动机增压系统工作状态，配合油门、桨距操作调整发动机输出功率，避免增压值超出发动机耐受阈值引发故障，也能在增压管路出现泄漏、增压泵工作异常时第一时间通过读数偏移发现故障，是活塞式航空发动机运行监测的核心仪表之一。

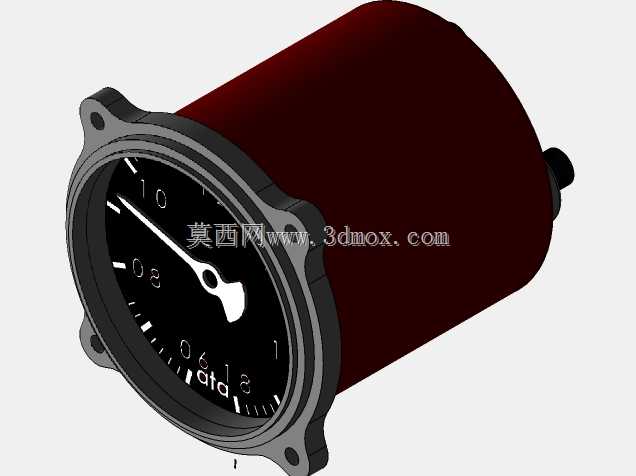

　　结构设计上，整套仪表采用航空机载设备经典的圆形法兰安装形式，外壳主体为薄壁冲压金属壳体，外圈延伸出四个带通孔的安装耳座，耳座上的开孔对应面板固定螺栓的安装位置，装配时直接将仪表主体从仪表面板正面嵌入预制的圆形开孔，四个耳座贴合面板背面，穿入紧固螺栓即可完成锁定，不需要额外设计复杂的卡扣或者快装结构，这种安装形式在早期机载仪表中通用性极强，同直径规格的多款航行仪表、发动机监测仪表都可以互换安装孔位，地勤人员维护更换时不需要重新加工面板开孔，仅需拆卸四颗固定螺栓就能完成仪表拆装，大幅降低了战机野外维护的工作量。

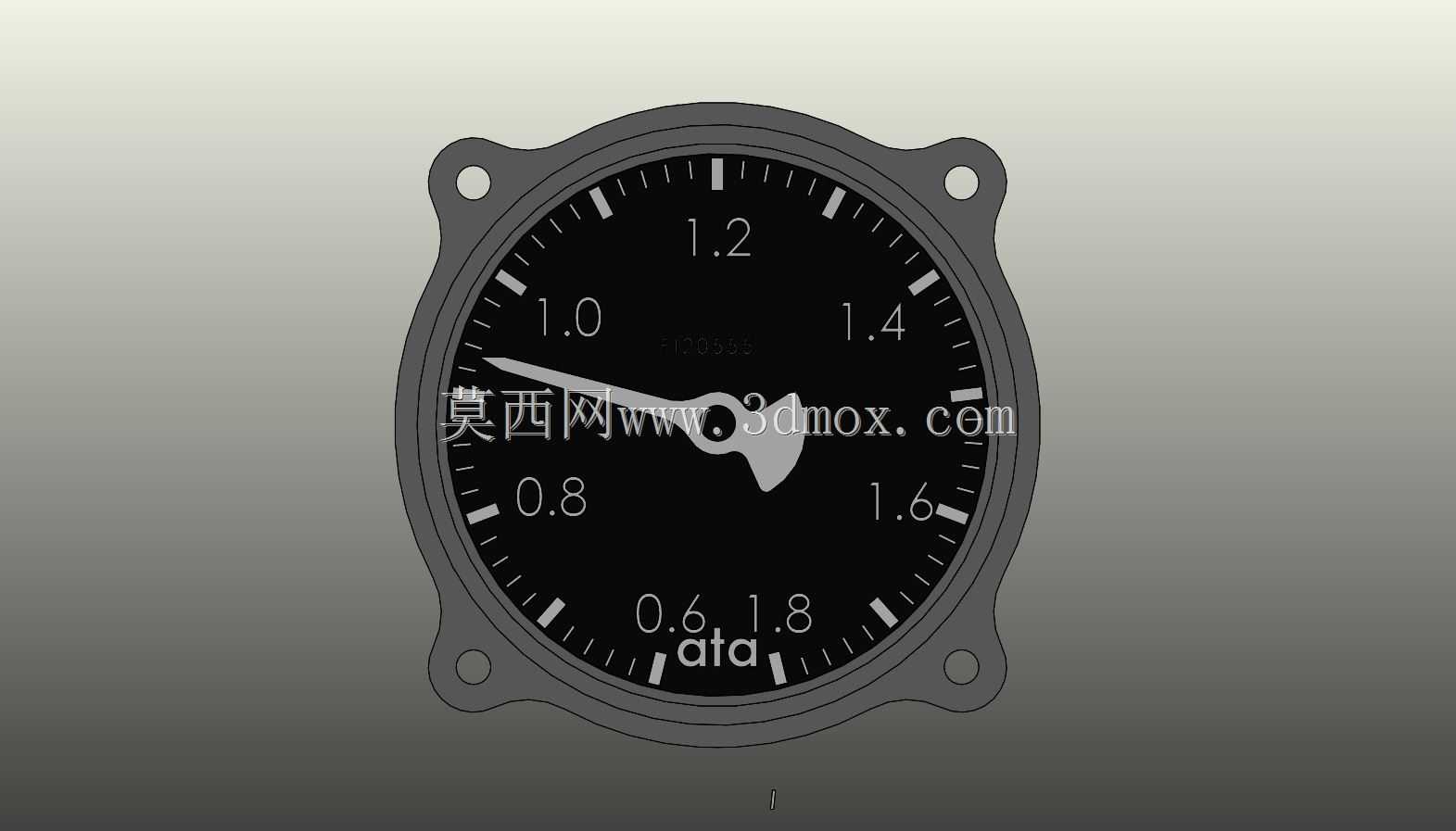

　　表盘部分采用高对比度黑底白字设计，黑色哑光盘面可以避免高空阳光直射产生反光干扰读数，白色印刷的刻度线、压力数值沿圆周分布，每一个大刻度对应0.2ata的压力阶差，大刻度之间细分出短刻度线对应0.1ata的读数精度，指针采用轻量化薄金属片结构，转轴位于表盘正中心，指针尾部做了异形配重设计，用来平衡指针前端的重量，避免战机做俯冲、拉升、横滚等大过载机动时，指针受惯性力作用出现读数偏移，保证机动飞行过程中压力读数的准确性。表盘底部标注的ata单位为航空领域早期常用的绝对大气压单位，1ata对应标准海平面大气压力，读数逻辑直观，飞行员不需要额外换算就能直接判断当前进气增压相对于标准大气压的倍数。

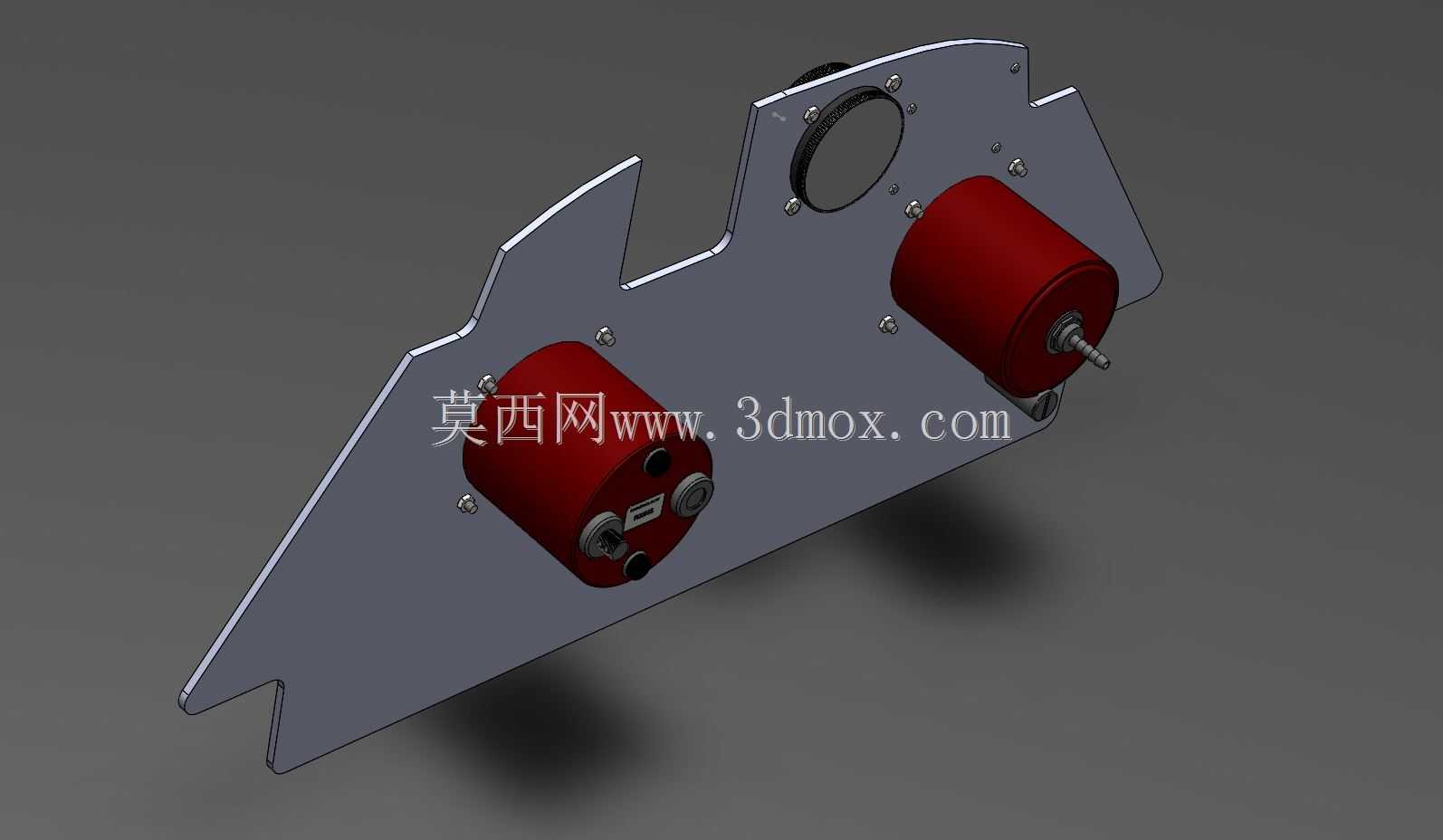

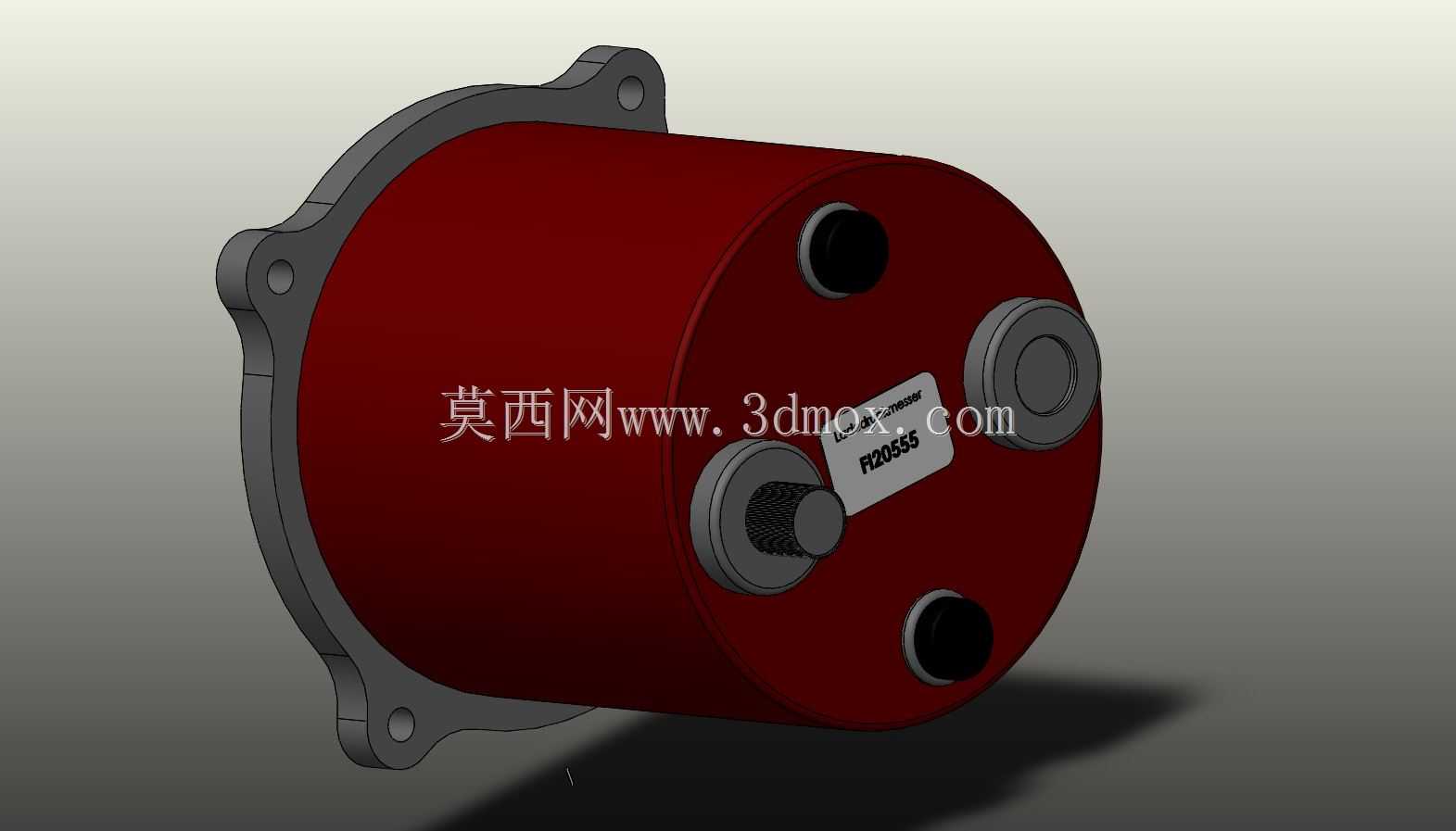

　　从安装边界尺寸来看，仪表外露盘面的圆形轮廓直径适配常规战机仪表板的单表安装位，四个安装耳座向外延伸的总宽度略大于表盘直径，耳座上的安装孔中心距按照当时德制机载仪表的通用标准设计，壳体向后延伸的接线与压力管接头部分位于面板后侧，不会占用座舱正面的操作空间，后侧预留的压力接口用于连接发动机进气歧管引出的压力传导管路，通过密封毛细管将进气压力引入仪表内部的膜盒机构，膜盒随压力变化产生形变，再通过齿轮放大机构带动指针偏转，整套机械测量结构完全不需要供电，在战机机载电源出现故障的情况下依然可以正常反馈压力数据，可靠性完全适配早期螺旋桨战机的复杂飞行工况。

　　建模过程中完整保留了仪表外表面的安装圆角、耳座开孔倒角、表盘刻度的凹凸细节、指针的厚度特征，既可以用于整机数字样机的座舱装配干涉检查，确认仪表和周边操纵杆、开关、其他仪表的间距是否符合飞行员操作视野要求，也可以直接导出加工图纸用于实体复原件的制作，配套航空模拟器搭建时，该数模还可以作为面板开孔定位、固定支架设计的基准，帮助设计人员快速完成整个座舱仪表阵列的布局排布。
