6305深沟球轴承传动支承结构

　　6305属于深沟球轴承系列中使用频率较高的中型规格，在中小型旋转设备里承担径向载荷，同时可承受一定比例的双向轴向载荷。做结构布置时，这类轴承常出现在电机端盖、皮带输送机辊筒、小型减速机输入输出轴、风机叶轮轴、农用机械传动轴以及工装夹具回转部位。它的核心作用是把旋转轴与固定机架之间的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，降低轴系运转阻力，并约束轴的径向位置，保证齿轮、带轮、叶轮等传动件保持稳定的同轴关系。

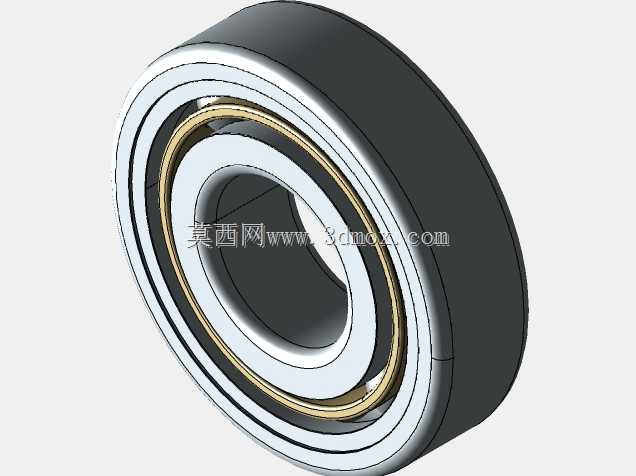

　　从实际选型角度看，6305的公称内径为25mm，外径62mm，宽度17mm，属于03尺寸系列。相比6205，6305的外径和宽度更大，滚道曲率与钢球排布能够承担更高载荷，适合轴径相同但负载更重、冲击更明显的场合；相比6405，它又保留了较紧凑的外形，轴承座孔占用空间更小，因此在普通工业设备中更容易平衡承载能力与安装体积。三维建模时需要把内圈、外圈、滚动钢球、保持架作为主要几何对象处理，内圈内孔与轴颈形成配合，外圈外圆与轴承座孔形成配合，两侧可根据密封要求开放、加防尘盖或设置接触式密封圈。

　　建模过程中，滚道并不是简单的圆柱面，而是在内圈外侧和外圈内侧加工出与钢球半径相匹配的弧形沟道。沟道的曲率半径、沟底位置和挡边高度直接影响钢球接触状态：沟道过浅会降低轴向承载能力，过深则会增加摩擦和装配难度；挡边需要对钢球形成轴向约束，又不能在运转时与保持架发生干涉。钢球沿周向均匀分布，数量和直径决定承载截面大小；保持架将钢球分隔开，避免相邻钢球直接接触摩擦，同时让滚动体在圆周方向保持等距。工程模型里即使不进行接触非线性分析，也应把保持架兜孔、钢球间隙、内外圈倒角等细节表达清楚，因为这些结构会影响装配检查和后续工程图尺寸标注。

　　安装边界方面，轴颈通常按旋转圈配合选择较紧的过渡或小过盈配合，座孔则根据外圈是否随载荷方向旋转选择较松的配合。轴肩和孔肩高度不能超过轴承内圈、外圈的允许倒角范围，否则零件无法贴靠到位；同时轴肩要留出拆卸空间，方便拉马钩住内圈进行维护。轴承宽度方向需要考虑轴向定位方式，常见做法是内圈靠轴肩和锁紧螺母、弹性挡圈或套筒固定，外圈靠端盖、孔用挡圈或轴承台肩限位。若轴系存在热伸长，还应在一端采用固定支承、另一端采用游动支承，避免温升后轴承被轴向夹紧。

　　在设备用途上，6305并不只服务于单一产品。电机设计中，它支承转子轴，使气隙保持均匀；带式输送设备中，它安装在辊筒两端，承受输送带张力和物料重量；小型减速器中，它为齿轮轴提供径向支承，降低齿端偏载；风机和泵类设备中，它承受叶轮旋转产生的径向力及部分轴向力。载荷平稳、转速较高时，深沟球轴承的低摩擦优势明显；存在粉尘、水汽或切削液的环境，则应优先选用带防尘盖或密封圈结构，并在装配时填入合适润滑脂。

　　三维结构设计还要关注相邻零件的空间关系。端盖止口、轴承座孔、套筒端面和轴肩必须形成清晰的传力路径，不能让定位力通过滚动体传递异常偏载。润滑腔容积不宜过小，否则散热和储脂能力不足；也不能无限制扩大，以免结构臃肿。密封件与内圈或轴套之间的摩擦半径、迷宫间隙、排脂通道，都应在模型中预留。对于需要做运动校核的场景，可让内圈相对外圈旋转，钢球按公转和自转关系简化表达，重点检查保持架与内外圈挡边、密封件与相邻旋转件之间是否存在干涉。

　　从维修角度看，6305属于标准化、互换性很强的基础件，设备设计时应优先保证轴承安装方向、拆装通道和润滑维护位置合理。模型中把轴承外径、内径、宽度、倒角、止动槽或密封形式准确建出，能够让轴、轴承座、端盖和紧固件的设计同步收敛，减少样机阶段因配合不当、轴向窜动或润滑空间不足造成的返工。
