五毫米直插红色发光二极管结构

　　五毫米直插红色发光二极管是电子设备中最常见的分立光电器件之一，常用于电源状态提示、信号告警、面板指示、实验电路板、通讯终端外设以及小型控制模块中。该类器件结构简单，但在整机布局中却不能只按一个“小圆灯”处理；它涉及灯罩外形、引脚跨距、焊接高度、透光方向、面板开孔以及与外壳之间的装配间隙。若三维结构阶段没有把这些边界表达清楚，后期PCB排布、壳体开孔和装配干涉都容易出现返工。

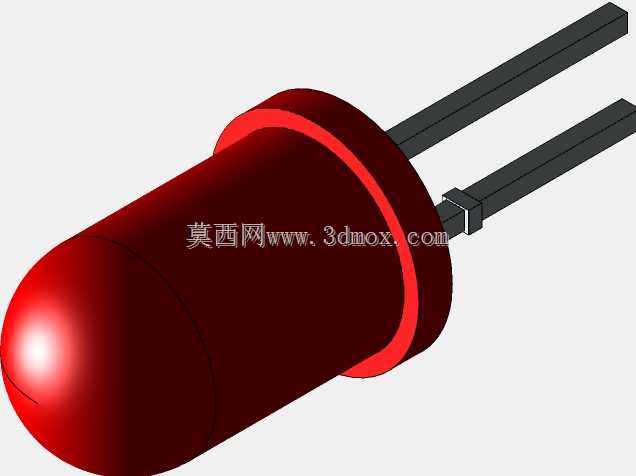

　　从外观上看，该器件由红色半透明圆柱灯体、半球形顶部、底部凸缘以及两根平行直引脚组成。灯体直径按常规5mm灯珠规格建立，整体呈竖直安装姿态。红色封装不仅承担保护内部芯片和键合线的作用，也通过材料颜色影响出光效果。红色灯罩在未通电时即可识别发光颜色，通电后光线经圆顶扩散，形成较宽的可视角度。半球顶部并非单纯装饰，它与封装内部光学路径相关，能够让光线从芯片区域向外射出，同时在面板装配时提供较圆滑的外露表面。

　　建模时需要重点还原灯体与引脚之间的比例关系。灯体下部的凸缘是直插LED的典型结构，在插入PCB或灯座时可作为轴向定位参考；两根引脚从凸缘下方伸出，长度和间距直接影响板级安装。常规直插LED多采用一长一短引脚区分正负极，长脚通常对应阳极，短脚对应阴极。结构模型中即使不强调电气属性，也应保留引脚的直径、中心距和伸出方向，便于在PCB封装、外壳孔位和工装夹具中进行干涉检查。对于需要弯折引脚的产品，还可以在此模型基础上调整引脚末端形状，评估折弯后与焊点、壳体、相邻电容或电阻之间的距离。

　　在实际设备中，5mm红色LED的使用场景非常具体。电源模块上，它常被布置在面板附近，通过灯罩外露或经导光柱传递光线，用于显示设备是否上电；通讯工具类产品中，它可作为充电、联网、故障、待机等状态提示；工控板卡里，它常与限流电阻、驱动三极管或控制器IO配合，形成低成本、高可靠的本地指示。由于红色光在告警和故障提示中辨识度较高，这类灯珠也常被用于异常状态、电池低电量、信号中断等需要快速吸引注意力的位置。

　　结构设计时，安装方式通常分为PCB直接焊接、面板孔外露和导光柱耦合三类。直接焊接时，灯体轴线应与PCB保持垂直，引脚穿孔位置需要与封装孔距一致，焊盘外侧还要预留焊接和检修空间。若灯体从外壳孔中露出，面板开孔直径应略大于灯体外径，同时控制孔边与灯罩之间的间隙，既方便装配，又避免晃动产生偏心。若灯罩不直接外露，则需要在壳体内部设计导光柱，导光柱入口应对准LED圆顶，出口与面板表面平齐或略微下沉，此时LED的高度、位置公差和导光柱长度都要在三维装配中同步校核。

　　该模型的外形边界虽然小巧，但对整机堆叠有实际影响。灯体高度会占用PCB到外壳之间的Z向空间，引脚长度会影响板后突出距离；在薄壳设备中，若LED过高，可能导致外壳顶住灯罩，若过低，则会造成面板指示昏暗或光斑偏移。横向布置时，还要关注灯体与 nearby 接插件、电解电容、晶振、按键等较高元件之间的距离。密集电路板中，LED灯体不宜紧贴高大元件，否则手工焊接、检修和光线扩散都会受到影响。

　　从建模思路看，灯体主体可通过旋转特征生成，先绘制圆柱段、底部凸缘和半球顶的母线，再绕中心轴回转得到完整封装。引脚采用细长圆柱实体表达，两根引脚保持平行，并在根部与封装底部衔接。若用于精细装配，可在引脚末端保留适当直线段，方便后续按照实际工艺进行折弯、裁剪或焊接仿真。红色半透明材质在渲染中可设置为一定透光率，以体现发光二极管灯罩的视觉特征；但结构评审时更应关注几何尺寸、安装方向和空间占位，而不是单纯追求发光效果。

　　在选型与结构协同方面，工程人员通常会先依据面板视觉需求确定灯珠直径和颜色，再根据PCB到外壳的距离确定灯体高度与引脚长度。红色5mm直插LED适合人工焊接和小批量装配，也适合维修替换；在空间受限的消费电子产品中，可能会被贴片LED替代，但在教学实验、通讯接口模块、电源适配器、控制箱面板和传统工控设备中，直插灯珠仍具有装配直观、指示明显、成本低的优势。通过该三维结构，设计人员可以在壳体建模阶段直接检查灯珠外露效果、开孔位置、引脚穿孔和周边元件间隙，从而减少样机阶段的装配问题。
