16MHz直插式晶体振荡器结构建模

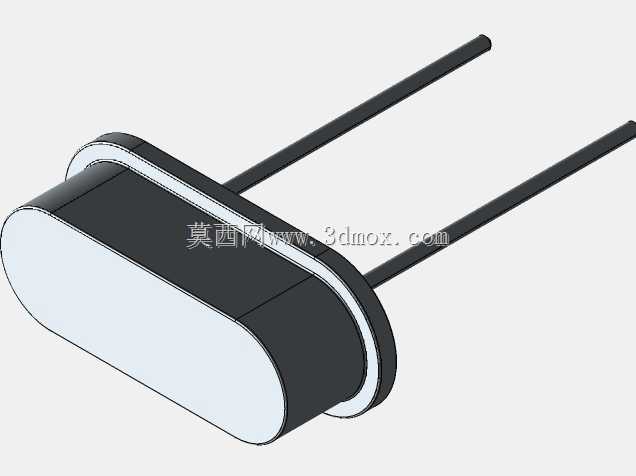

　　在通讯终端、工控主板以及消费类电子设备的硬件堆叠设计中，时钟基准器件的选型与布局直接决定了整板时序逻辑的稳定性，本次完成的16MHz直插式晶体振荡器三维结构，正是面向板级布局校验、整机装配干涉检查以及实训教学演示场景搭建的精准元件模型。不同于常规贴片晶振的薄型封装，这款直插谐振器采用双引脚立式安装形态，在早期通讯设备、实验开发板以及维修替换场景中保有极高的使用率，建模过程中优先还原了元件本体的圆柱封装轮廓、顶部密封端盖以及两根平行引出引脚的完整几何特征，没有对引脚的折弯余量、本体倒角做过度简化，保证导入装配环境后可以直接完成PCB板穿孔对位。

　　从实际设备用途来看，16MHz晶体振荡器作为系统时钟基准，依靠石英晶体的压电谐振效应输出高度稳定的固定频率信号，为微控制器、通讯基带模块、串行接口电路提供同步时序参考，频率偏差会直接导致串口通讯丢包、处理器运行时序错乱，因此在结构设计阶段不仅要保证电气参数匹配，元件的物理安装边界也必须和整机内部空间完全适配。建模时首先梳理了元件的安装逻辑：两根引脚沿本体轴向垂直向下延伸，引脚中心距严格匹配通用万能板与标准PCB穿孔间距，引脚伸出本体的长度预留了波峰焊后的剪脚余量，本体圆柱外径、整体总高都按照实物等比例复刻，设计师在完成板卡布局时，可以直接将模型放置在PCB对应封装位置，校验本体和周边电解电容、排针、接口器件的侧向间隙，避免出现元件贴装后和外壳筋位、相邻高器件发生碰撞的问题。

　　设计思路上没有刻意追求无关的外观细节，而是把建模重心放在装配相关的关键特征上：本体两端的封边圆角做了适度还原，既保证视觉辨识度，又不会因为细碎特征导致装配体卡顿；引脚采用独立实体建模，保留了圆柱引脚的真实直径，没有用片状线条替代，这样在做整机布线、外壳开孔避让时，可以准确判断引脚和周边金属结构件的安全爬电距离；本体表面的标识区域做了平整化处理，方便后续叠加丝印参数标注，适配不同项目的出图需求。

　　在安装边界维度，这款立式晶振的占用空间分为本体容纳区和引脚焊接区两部分，本体圆柱区域需要在PCB上方预留对应高度的无遮挡空间，顶部不能有壳体压合结构，引脚穿过PCB后在板底预留的焊接余量也要和底壳的安全间隙匹配，很多新手设计师在堆叠时只关注板面器件高度，忽略了引脚穿板后的凸出长度，往往在样机装配时才发现底壳和引脚顶死，这套完整三维模型就可以在设计前期同时校验板面、板底两个方向的空间尺寸。

　　在通讯工具类产品的开发流程中，这类基础分立元件的模型完整性往往影响整体设计效率，标准化的晶振模型可以直接纳入企业常用元件库，后续不同项目选型时直接调用，不用每次重复测绘建模。同时模型也适用于电子装配实训场景，学员可以通过三维结构直观理解直插晶振的安装方向、引脚定位方式，区分晶体振荡器和普通电容、二极管等相邻直插元件的外形差异，在虚拟装配练习中熟悉穿孔元件的布局规范。模型整体几何特征连续无破面，装配基准面设置在引脚底端所在的PCB贴合平面，对位时只需要将基准面和PCB板面重合，再对齐两个引脚的穿孔坐标即可完成放置，完全符合结构工程师日常硬件堆叠设计的使用习惯。
