直插铝电解电容器电子元件结构

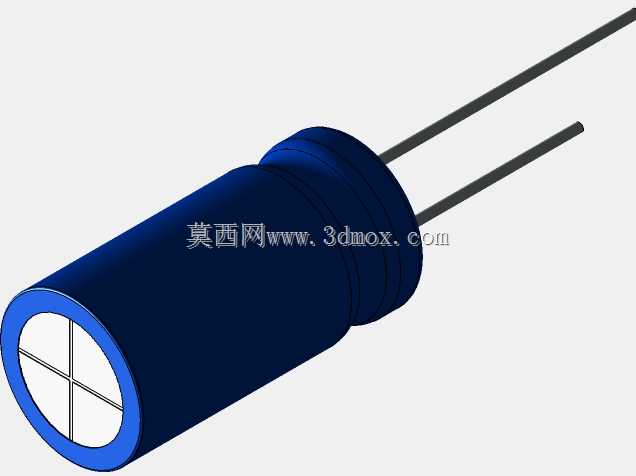

　　直插式铝电解电容器是电源滤波、信号耦合与储能回路中常见的轴向引脚元件，模型围绕圆柱本体、顶部防爆槽、底部封胶以及两根弯折引脚进行还原，适合在电路板布局、整机装配干涉检查和电子元器件库搭建时使用。实际设备中，这类电容常布置在整流桥后方、DC-DC输入侧、电机驱动板母线附近，用来吸收电压纹波、稳定瞬时供电，并在负载突变时提供短时电荷缓冲。建模时先确定电容外径与本体高度，再处理顶部铝壳卷边和防爆压痕；防爆槽并非装饰特征，它关系到元件失效时的泄压方向，结构评审中需要保留其位置和深度关系。底部橡胶塞区域承担密封与引脚绝缘作用，两根引脚从封胶处伸出，通常具有正负极长度差异，模型中通过引脚间距、伸出长度和末端弯折形态体现插装边界。

　　对于PCB设计而言，电容本体不能只看作一个圆柱体，焊盘孔位、引脚跨距、元件顶端与外壳之间的安全间隙、相邻连接器或散热片的避让距离都需要同步校核。若设备处于振动较强的场景，过高的圆柱电容还可能需要点胶固定或增加支撑，因此三维外形应准确反映质心偏高的特点，便于装配人员判断倒伏风险。在电源模块内部，电解电容靠近发热功率器件时，还要关注热辐射与热风通道，外形模型可用于检查电容是否遮挡风道，或与变压器、电感、功率电阻之间保留足够隔热距离。引脚部分采用细长实体表达，能够直观呈现波峰焊或手工焊接后的插入深度；过长引脚可能在背面触碰壳体，过短则影响焊接可靠性。圆柱侧壁的光滑铝壳、顶部标识区域和底部深色封胶形成明确材质分区，渲染时可区分金属、

　　橡胶与镀锡引脚，帮助制作装配说明和维修示意。设计思路上，该模型没有加入复杂内部卷芯，而是重点还原外部装配所需特征：直径、高度、引脚中心距、引脚伸出方向以及顶部轮廓。这样既能满足整机布局，又避免过度建模影响装配体性能。对于通讯终端、消费电子、控制板卡和小型电源产品，元件库中具备真实比例的电解电容，可以提升BOM可视化程度，也能在结构打样前发现高度超限、极性反接空间不足、维修工具无法靠近等问题。安装边界方面，电容顶部到上盖内壁应保留泄压与绝缘余量，侧面与相邻高器件之间要考虑套管厚度和公差，底部距PCB表面则需符合焊接与清洗工艺。若采用卧式固定，还需评估圆柱本体与板面接触区域、折弯引脚应力以及绝缘套管磨损。该三维结构以工程实用为核心，把电子元件从二维符号转化为可测量、可干涉检查、可用于装配演示的实体对象，为板级堆叠、机柜布线和产品外观验证提供可靠参照。
