人体足部三维扫描逆向结构数模

　　足部扫描数模在康复辅具、鞋楦开发、矫形鞋垫设计以及人体工学研究中属于基础参考对象。实际项目里，脚并不是规则几何体，足弓高度、跖骨排布、跟骨落点、脚趾屈伸间隙和踝部截断面都会直接影响后续产品贴合度，因此拿到一份保留真实表皮起伏的三维数据，比凭经验拉曲面更能减少试穿和修模次数。

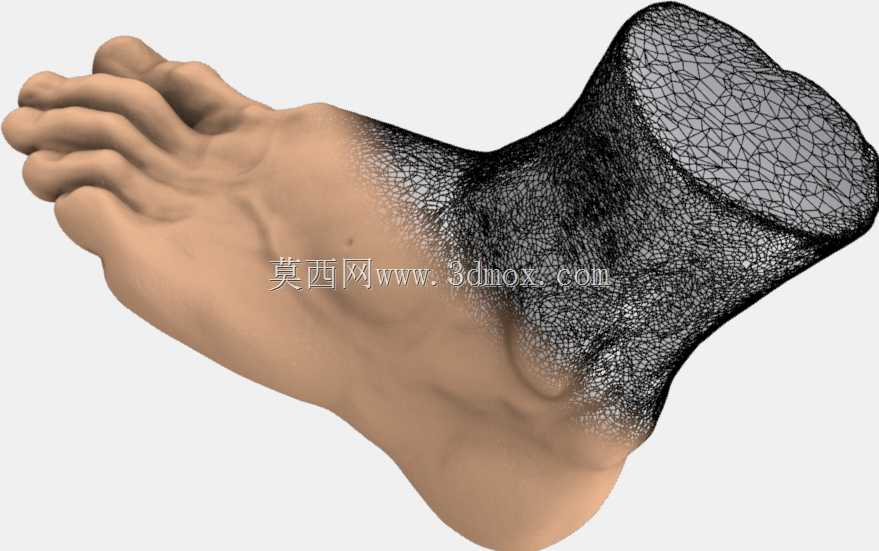

　　从结构表现看，模型前半部分呈现皮肤实体效果，后半段以网格线框显示，能够同时观察外形轮廓与内部三角面片分布。脚趾区域保留了五趾自然并拢状态，拇趾略向外展，第二趾至小趾依次收短，趾间关节和趾腹厚度有明显起伏；跖趾关节处宽度最大，是穿鞋时前掌承压的关键边界。足弓内侧悬空、外侧接近落地，这种差异在鞋垫支撑面设计中必须区分，否则支撑片要么顶压足弓，要么无法形成有效托持。

　　足跟部分呈圆润囊状，跟骨外侧皮下组织较厚，模型表面没有做成简单球面，而是保留了脚跟落地时的脂肪垫轮廓。向上延伸至踝部时，截面被处理为开放网格端，便于逆向人员判断扫描截断位置。这个端面并非装配面，而是数据采集边界：在矫形器设计中，通常还需要继续补充小腿下段或踝周标志点；在鞋类设计中，则可在此处检查鞋口包围范围，避免模型边界与鞋帮开口发生干涉。

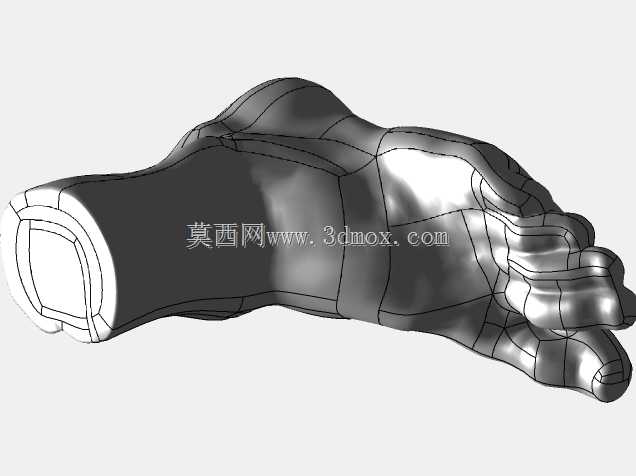

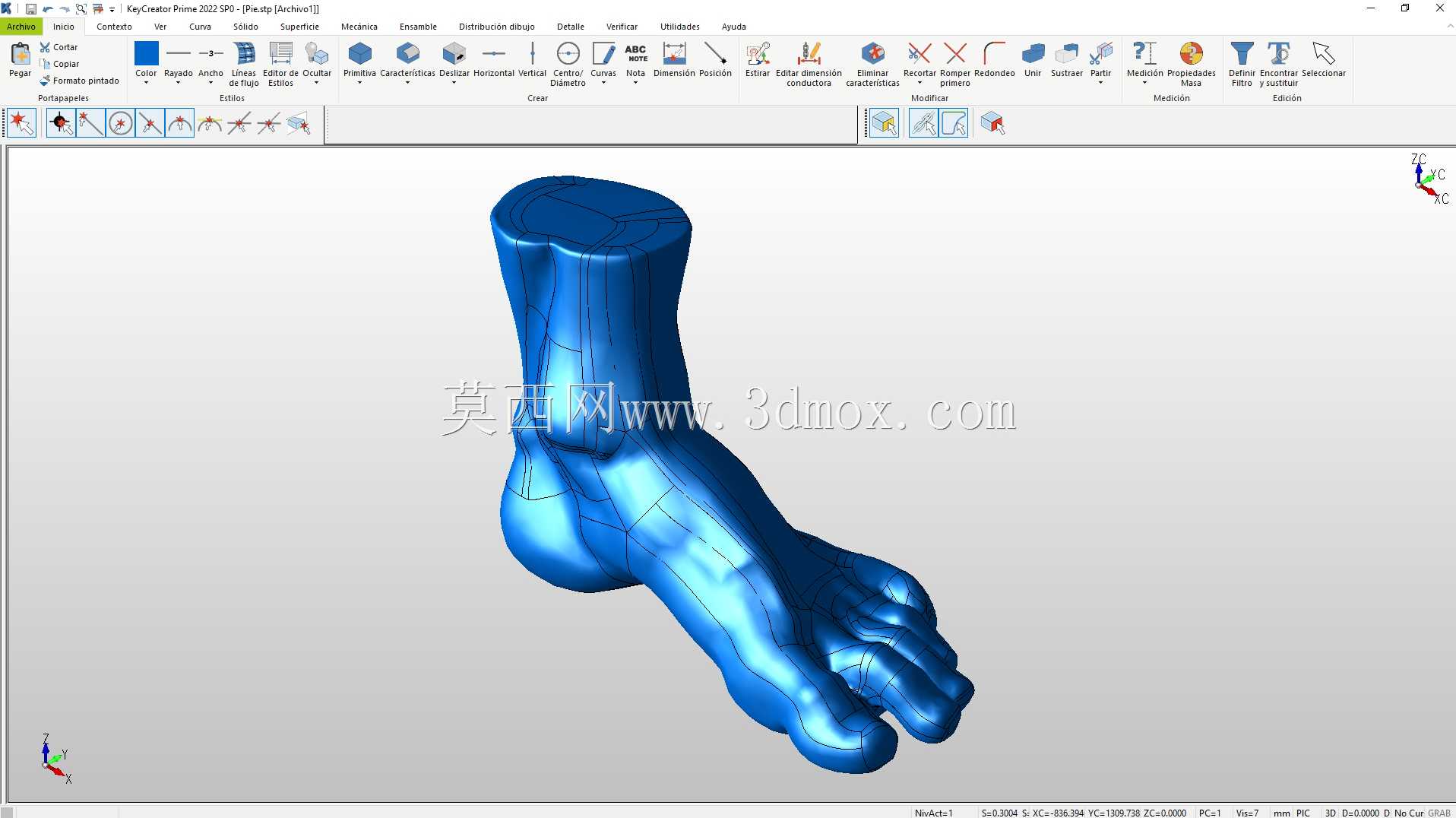

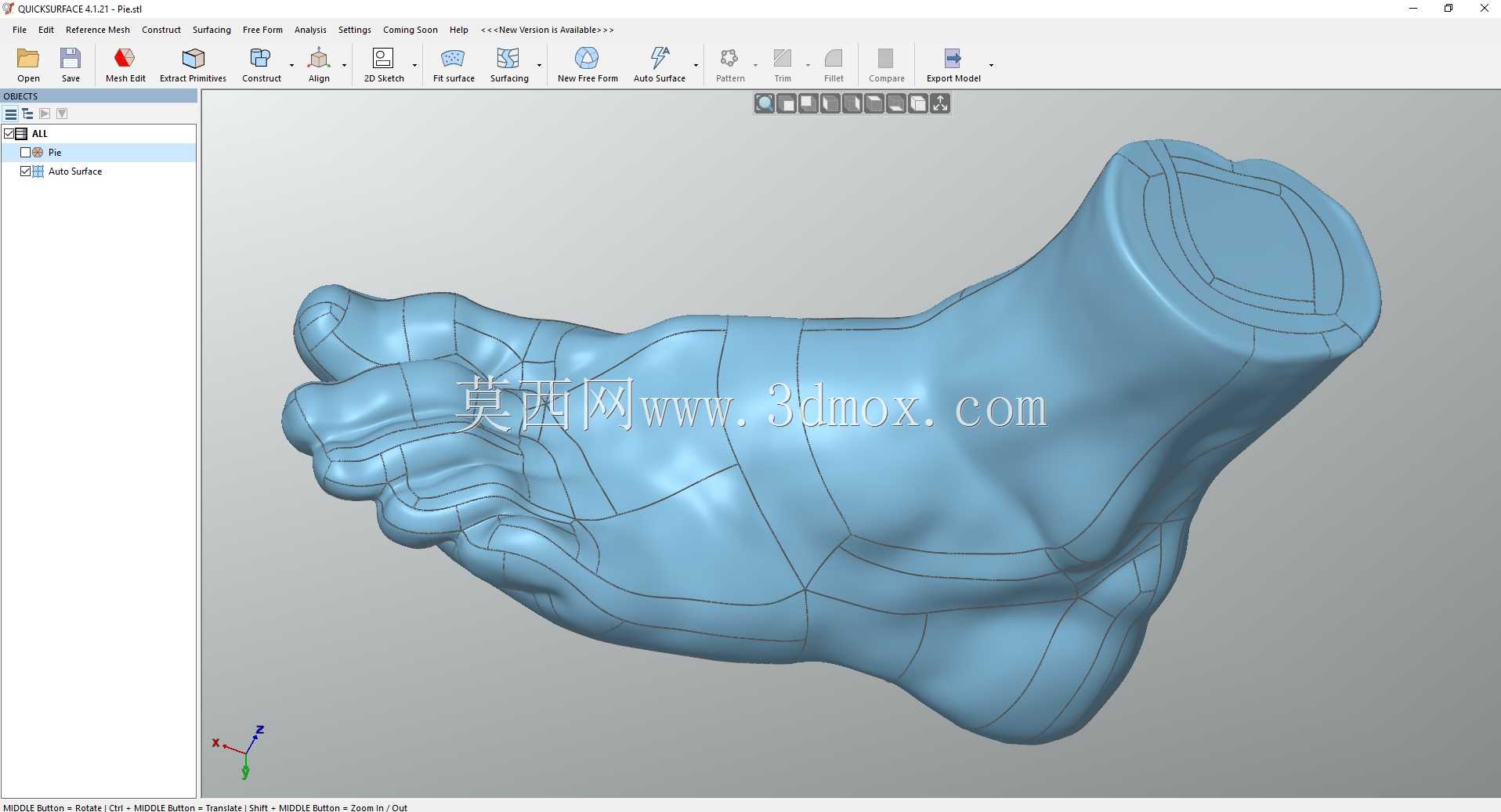

　　建模思路上，这类数据一般先由三维扫描获得密集点云，再经过降噪、补洞、封装和曲面重构形成连续外形。网格密度在踝部、足弓和脚趾根部分布较细，因为这些区域曲率变化快；脚背较平缓区域可适当降低面片数量，以控制数据量。对于需要数控加工或3D打印的场景，表皮模型还要进一步加厚、抽壳或转换为实体，否则只能作为外观参考，不能直接承担结构计算。

　　尺寸边界方面，使用时应先确认脚长、足围、跖趾宽、踝围和踵心宽度等关键量，并按目标人群或个体样本设定缩放比例。扫描脚属于静止姿态数据，而真实行走中足弓会塌陷、前掌会展开、脚趾会背屈，因此鞋底弯折槽、鞋头余量和鞋垫弹性区不能完全按静态外形硬贴合。若用于定制鞋楦，需要在跖背、趾尖和踝后预留活动空间；若用于矫形器，则应在骨性突起位置避让，在足弓和足跟杯位置增加支撑。

　　在工程协作中，该数模可作为外形比对、曲面重建和人机分析的中间载体。结构工程师可以据此检查护具包覆边界，鞋类开发者可以推导鞋腔内表面，工业设计人员可以评估足部与踏板、绑带、支具之间的接触关系。网格线框区域还有助于检查逆向曲面是否失真：当面片沿肌腱、踝骨和足弓走势均匀过渡时，后续生成的实体表面才不会出现异常褶皱或局部反光突变。整体来看，这份足部模型的价值不在于提供一个标准零件，而在于把复杂人体外形转化为可测量、可修改、可制造的数字化基准。
