曲面流线型涡轮叶片带安装基座结构

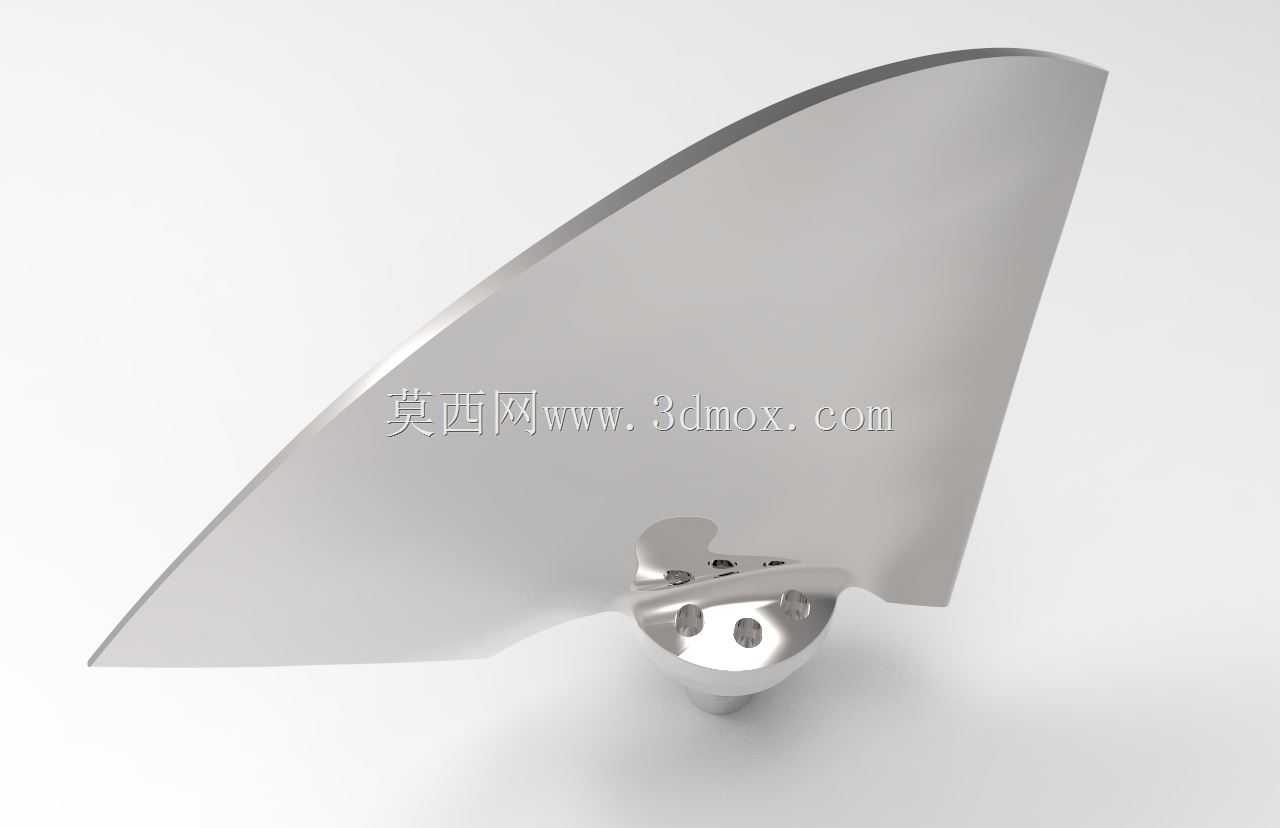

　　该零件属于流体动力转换类核心做功部件，整体由大曲率流线型工作叶身与底部集成式安装基座两部分构成，叶身采用连续变厚度空间曲面构型，从叶根位置向叶尖方向平滑延展，前缘与后缘均做了连续顺滑的型面过渡，不存在突兀的折角与截面突变，这种型面设计完全贴合流体流经叶道时的运动轨迹，能够在介质高速冲刷过程中最大限度降低表面摩擦阻力，减少流动分离产生的涡流损耗，将流体蕴含的压力能、动能高效转化为转轴旋转的机械能，广泛适配在中小型径流式涡轮、轴流涡轮、小型燃气轮机、车用涡轮增压器涡轮端、工业余热回收透平、水力小型冲击式转轮等动力设备场景中，既可以作为高速旋转的做功动叶，也可调整安装角度后作为导向静叶使用，承担整流导流、调整介质入射角度的作用。

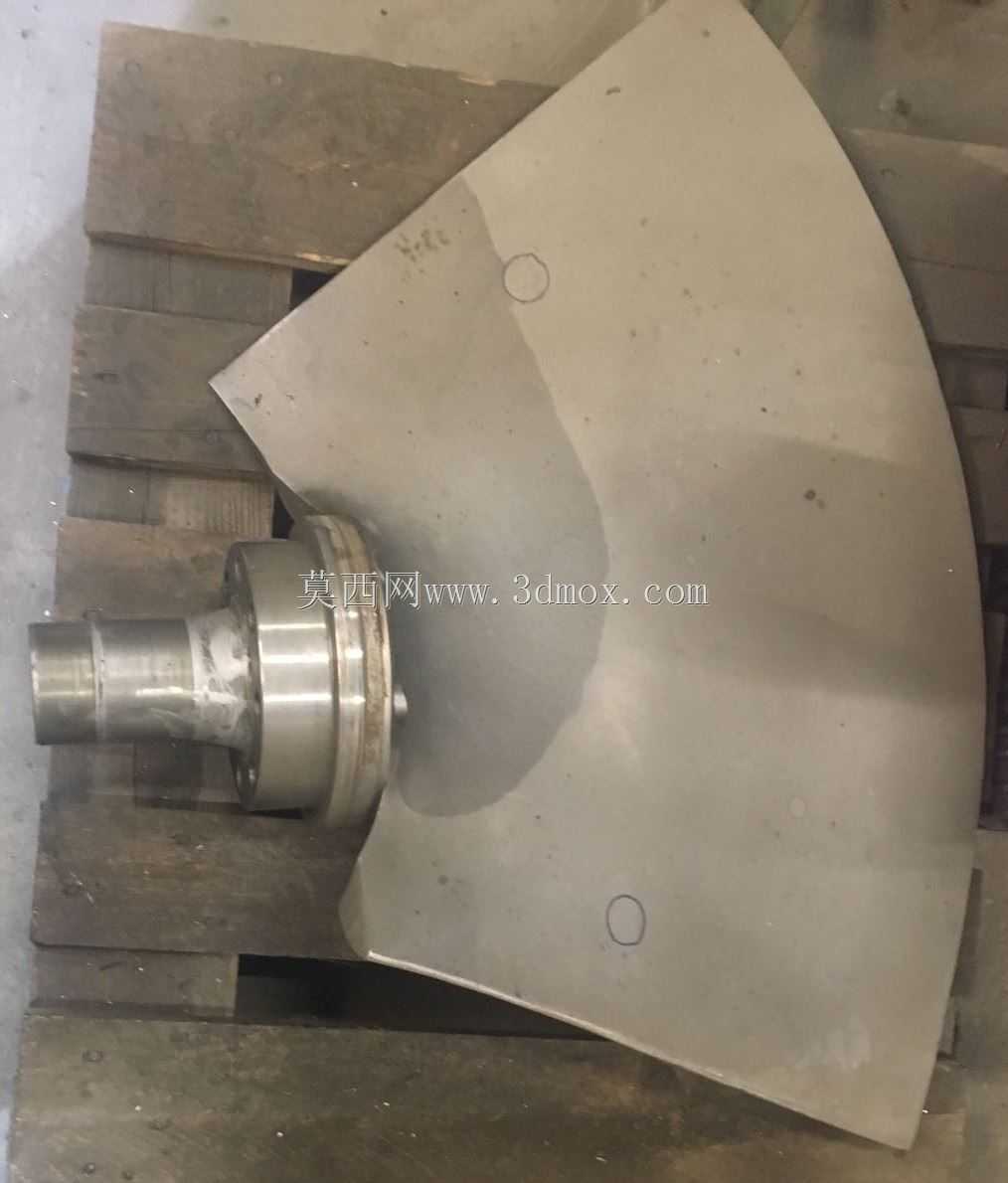

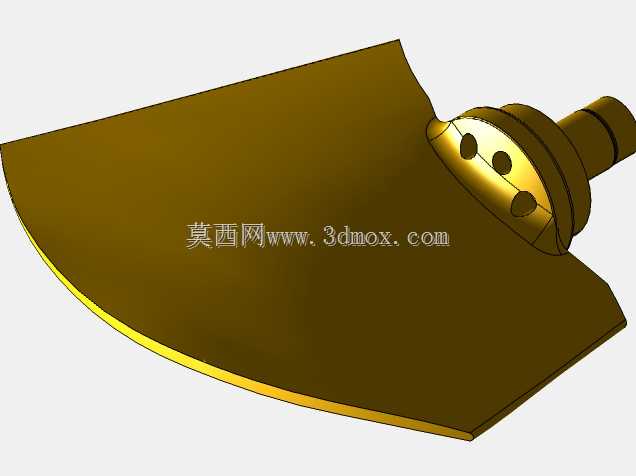

　　从实际装配边界来看，底部安装基座采用带中心定位凸台的法兰式结构，基座端面上预留了多个周向分布的紧固通孔与定位销孔，中心位置设置同轴定位止口，装配时可直接将止口嵌入转轴端部的定位槽内，实现叶身旋转中心与转轴轴线的同轴度约束，周向布置的紧固件可穿过预留孔与转轴端面的螺纹孔锁紧，定位销则承担扭矩传递与周向防转作用，避免设备高速运转过程中叶片出现周向滑移、偏心振动等故障。基座与叶身的衔接位置做了大圆角平滑过渡，没有出现截面急剧变化的应力集中区域，这一设计细节在高速旋转工况下尤为关键：叶片工作时叶身自身会产生较大的离心拉应力，气流脉动、介质冲蚀还会叠加交变弯曲载荷，圆角过渡结构可以将叶根位置的峰值应力分散到更大的承载区域，大幅降低疲劳裂纹萌生的概率，延长部件在高温、高转速、含杂质介质工况下的服役寿命。

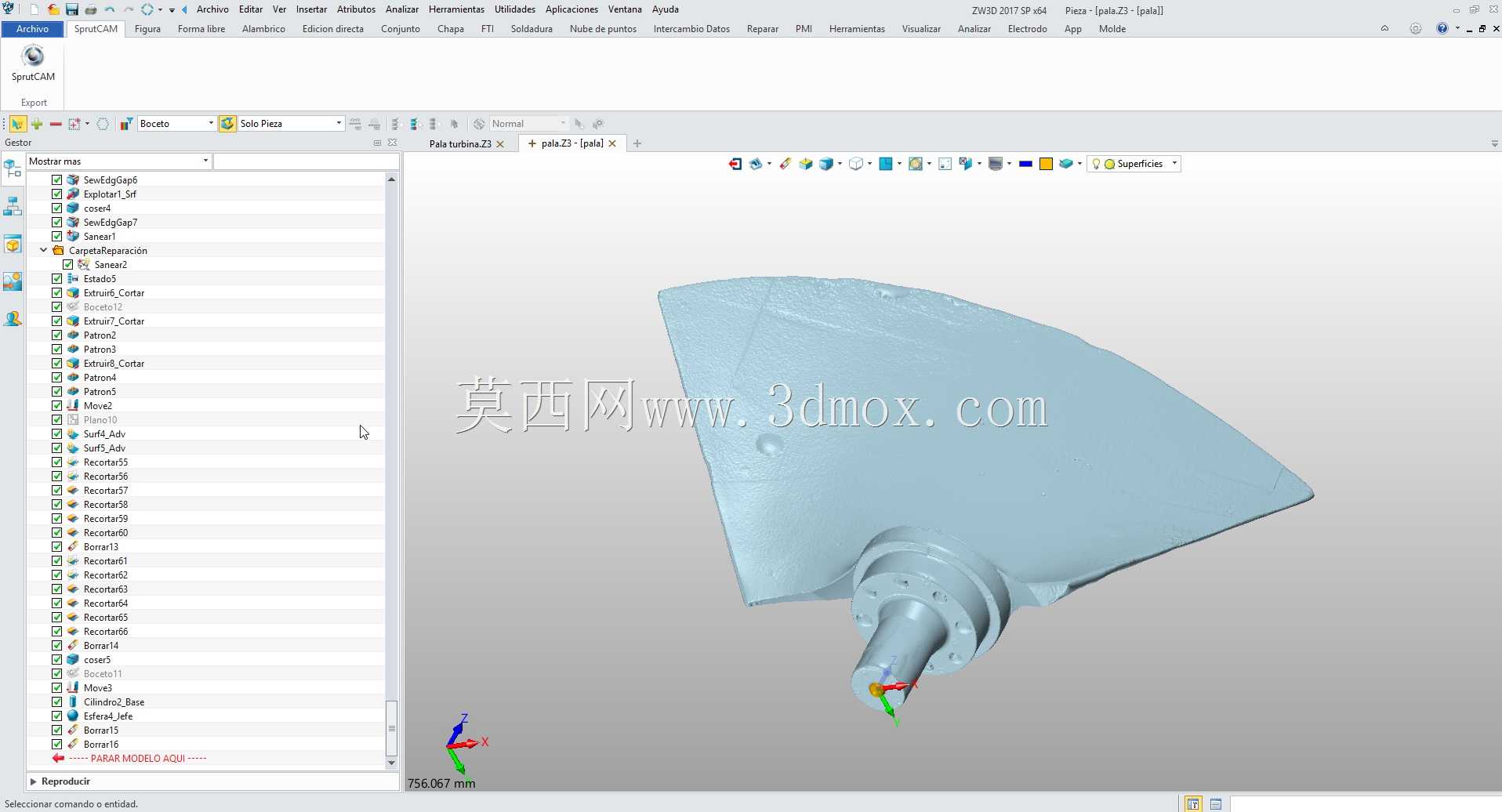

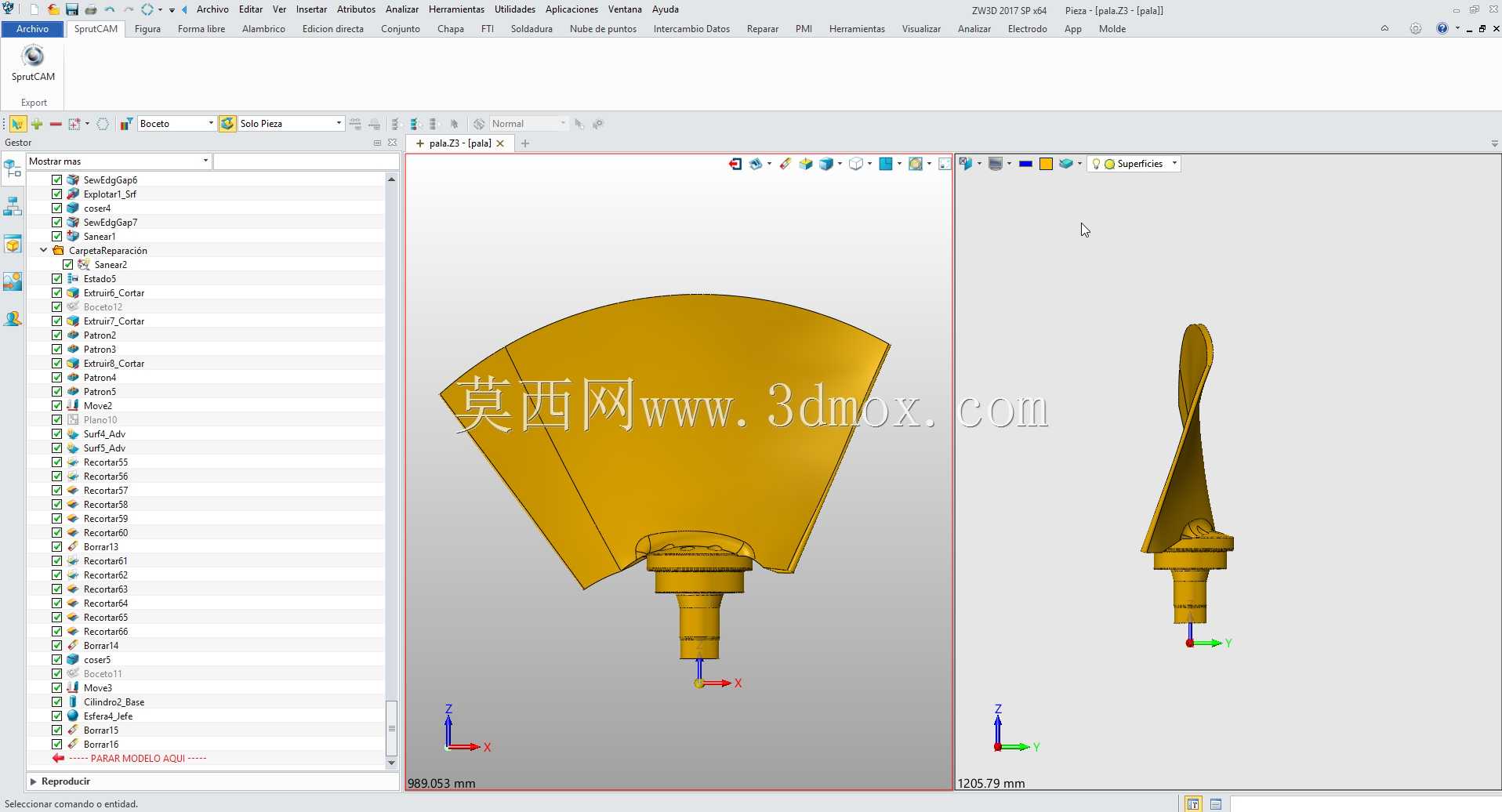

　　在结构设计思路层面，该叶片的型面并非规则回转面或直纹面，而是通过实物三维扫描获取原始运行件的完整点云数据，再经过逆向建模重构得到的连续NURBS曲面，重构过程中对扫描点云的噪点进行了过滤，对长期运行造成的表面冲蚀凹坑、磨损缺损做了型面修复还原，既保留了原始叶片经过实际工况验证的高效气动型线，也保证了三维模型各处曲面的光顺连续性，后续开展数控加工、精密铸造、3D打印成型时，刀具路径或者铺粉烧结路径不会因为型面褶皱出现卡顿、过切问题。叶身的厚度分布遵循从叶根到叶尖逐步减薄的规律，叶根区域厚度更大，用来承担离心力与弯矩的复合载荷，叶尖区域厚度较薄，能够降低叶顶位置的转动惯量，减少转子整体的不平衡量，同时叶尖与设备壳体之间可以预留均匀的微小间隙，减少介质从叶顶间隙泄漏造成的效率损失。

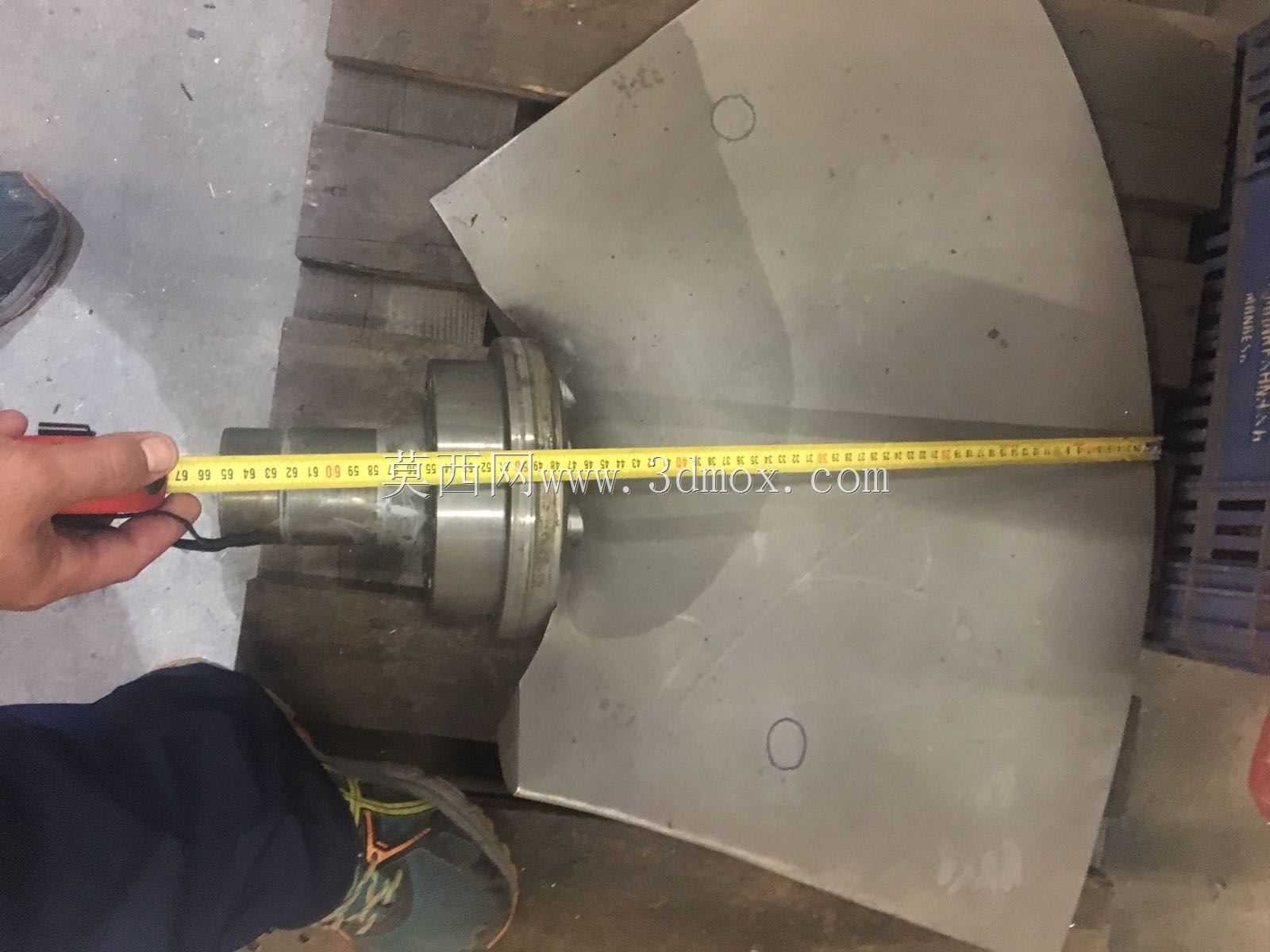

　　从安装适配的尺寸逻辑来看，基座的外径尺寸小于叶身旋转投影的最大轮廓尺寸，装配时叶片可从设备壳体的侧向安装口送入腔体内，不需要对壳体做额外的分体拆解，基座端面的紧固孔采用标准化的周向均布布局，可适配同系列不同功率等级的转子轴端接口，更换维护时仅需拆解紧固件即可完成叶片的拆装，不需要对整个转子总成进行返厂维修。叶身的曲面朝向与安装角度经过匹配设计，介质从叶片前缘入射后，会沿着叶身曲面平顺转向，从后缘流出时将冲量传递给叶身驱动转轴旋转，型面的曲率变化经过流场校核，在变工况运行条件下，比如介质流量波动、入口压力变化时，依然可以保持较高的能量转换效率，不会轻易出现气流失速、喘振等异常工况。基座下端的锥形过渡段可与转轴的锥面定位面配合，进一步提升配合面的接触刚度，高速旋转时配合面之间不会出现相对微动，整套结构兼顾了气动效率、结构强度、装配工艺性与维护便捷性，可直接用于流体动力设备的结构设计参考、逆向测绘练习、加工成型工艺验证等工作场景。
