户外道路照明LED城市路灯结构

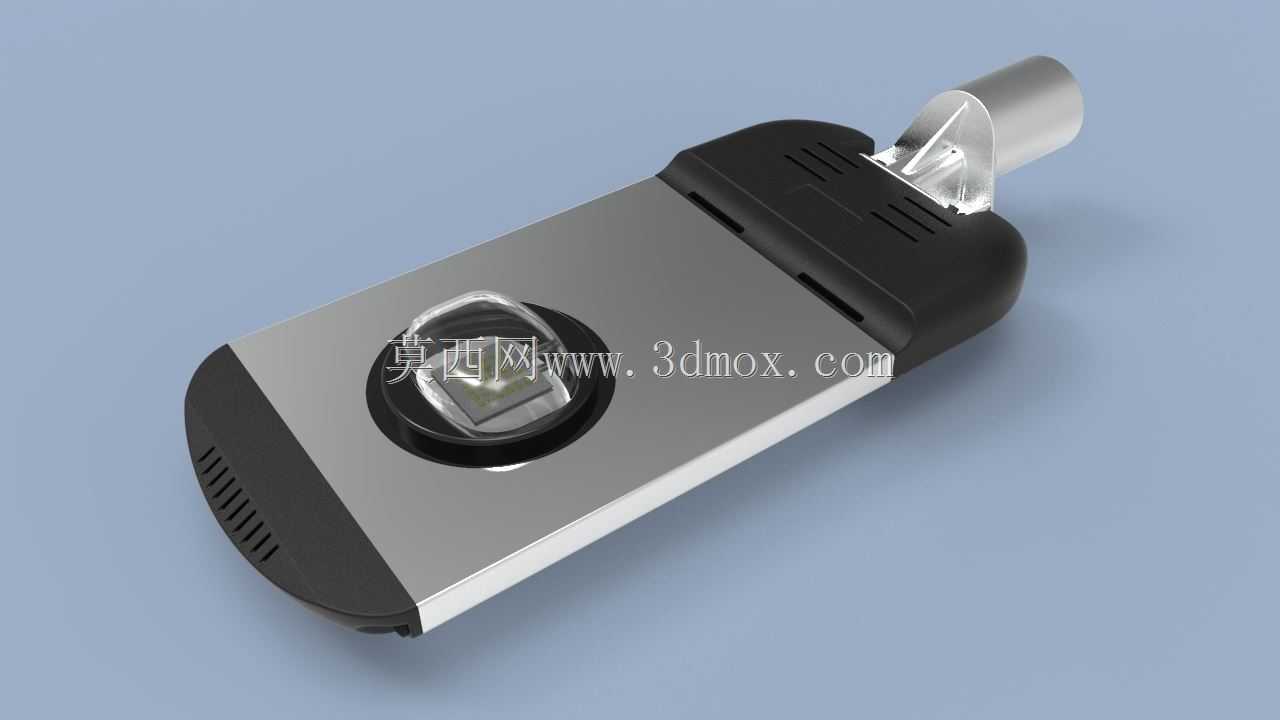

　　这套城市道路照明灯具的三维结构，围绕市政主干道、园区支路、厂区环线以及停车场夜间照明需求展开。灯具主体采用长条扁平式灯头布局，前端为发光模组区域，后端集成驱动电器腔，尾部预留与灯杆悬臂连接的套筒接口，整体形态兼顾光学投射方向、散热路径和现场安装姿态。

　　从实际使用场景看，这类灯具通常水平或微俯安装在6米左右高度的道路悬臂上，灯头需要覆盖车行道、人行道或交叉口区域。模型中发光面位于灯头下侧偏前位置，透镜与LED基板形成集中出光窗口，便于将光线向路面纵向铺开；后端圆筒形插接结构可套入灯杆悬臂，通过紧固件锁定角度，避免长期受风载后发生偏转。外壳前段与后段采用分件设计，既对应注塑成型的装配关系，也方便内部光源板、驱动电源、密封胶圈和接线端子的分层布置。

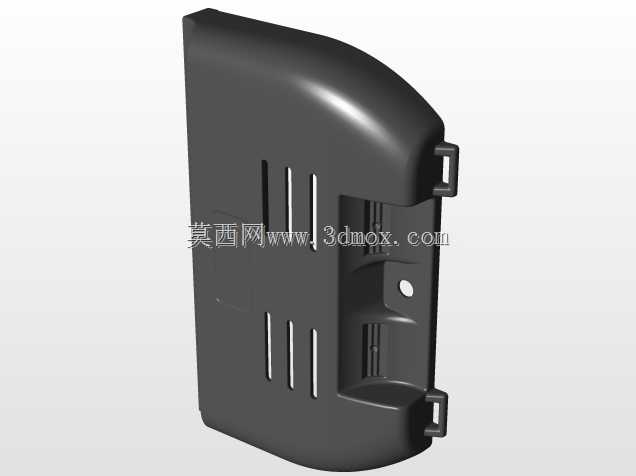

　　结构设计上，灯头上壳和下壳承担防护与散热双重作用。外观面以平直大面为主，侧壁设置多条加强筋槽，既增加塑料壳体的抗弯刚度，也在视觉上形成散热导向区域。前端黑色端盖与灰色主壳体形成分区，端盖位置可承担端部封挡、密封和造型收边功能；后部黑色电器腔轮廓圆润过渡，能够降低雨水沿壳体接缝渗入的风险。灯具与悬臂连接的金属套筒位于后下方，轴线与灯头长度方向形成确定夹角，建模时需要重点控制套筒内径、插入深度、锁紧螺钉孔位以及旋转中心，这些尺寸直接决定灯具能否适配标准悬臂，并在维护时保持可调角度。

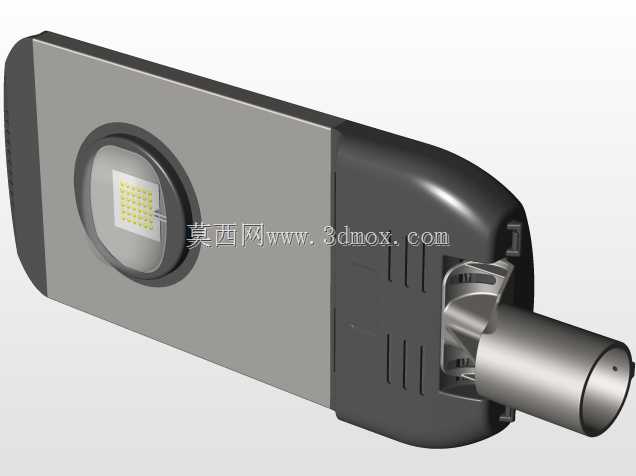

　　发光模组区域采用圆形透镜压圈固定，中心可见阵列式LED芯片布局。透镜外圈与壳体之间应预留密封面，玻璃或透镜件通过压圈、密封圈与前壳贴合，保证户外环境下的防尘防水能力。基板背后通常贴合壳体散热面，热量经LED焊盘、金属基板传导至外壳，再通过外壳外表面与空气对流带走。由于灯头长期处于露天环境，结构上不能只关注造型曲面，还要考虑上下壳结合面的止口、排水坡度、螺钉柱位置以及电器腔与光源腔之间的隔热隔离。

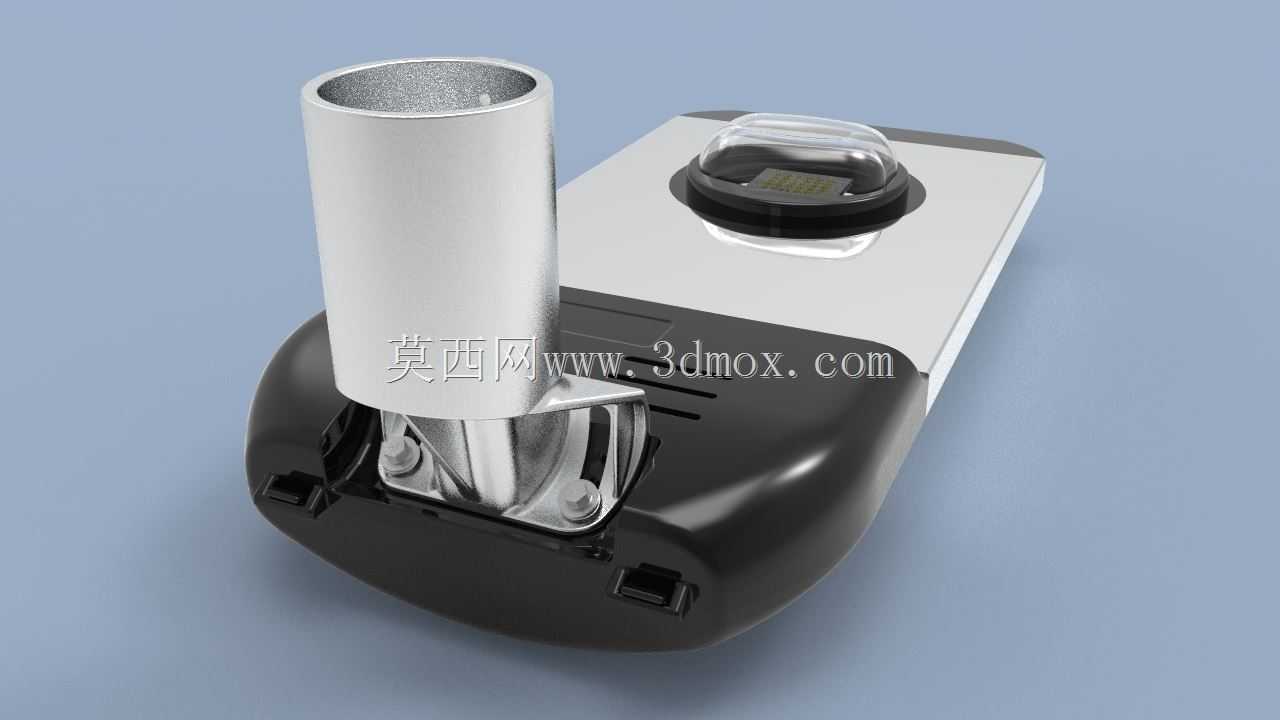

　　装配关系方面，模型将注塑制造的外壳件、内部支撑件、光学件和连接套筒分别表达，适合用于检查零件之间的干涉与装配顺序。上、下壳体周边应布置均匀的螺钉柱或卡扣位，螺钉锁紧后不能压迫透镜；驱动电源放置在后腔时，需要与金属套筒、进线孔保持安全距离，线缆从悬臂内穿入灯具，经过防水接头后连接电源输入端。尾部套筒与塑料壳体之间建议设置金属嵌件或加强支架，以承受灯头自重、风载弯矩以及安装时的拧紧力，避免塑料连接区域长期受力产生蠕变。

　　外形边界上，灯头呈细长矩形，高度较低，有利于减少风阻；后端连接筒向外伸出，安装时需确认悬臂插入后灯具最低点与路面的净空，以及灯头前端是否超出悬臂设计位置。俯仰调节通常围绕套筒轴线进行，结构工程师在三维环境中应校核最大俯角时透镜面与灯杆、线缆、检修门之间是否冲突，同时确认光线不会被悬臂遮挡。若用于海边、多尘或严寒地区，还应在该结构基础上加强防腐涂层、密封等级和材料耐候性设计。

　　从建模细节看，壳体圆角、侧壁开槽、端部封盖、透镜压圈、套筒端面和螺钉孔均有明确表达，能够支撑结构评审、装配演示和加工沟通。设计时不应把灯头视为单纯外观件，而要把光学组件、电源腔体、散热路径、密封止口、杆体连接和维护拆装统一在同一外形中。扁平灯头方便开启上盖或拆卸下盖进行维护，后置套筒则让重心靠近支撑点，降低悬臂端部弯矩。整体结构体现了户外LED路灯在造型、防护、散热和安装之间的平衡，也为后续工程出图、样件试制和灯具选型提供了清晰的三维依据。
