户外道路LED照明路灯模组结构

　　该结构围绕城市支路、园区道路、厂区通道以及停车场等户外照明场景展开，灯具主体采用扁平长条形壳体布局，前端集成透镜式LED发光单元，后端预留灯杆插接接口，整体重心靠近安装端，可降低悬臂受力后的扭转趋势。实际布置时，灯具通常沿道路单侧或双侧间隔安装，灯杆端部插入后端圆柱形连接段，再通过紧固件锁紧，安装角度可根据路面宽度、灯杆高度和配光要求进行微调，使光斑覆盖行车区域并减少眩光外溢。

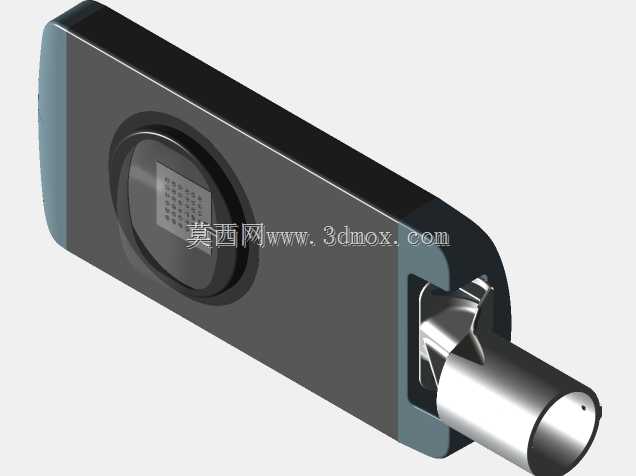

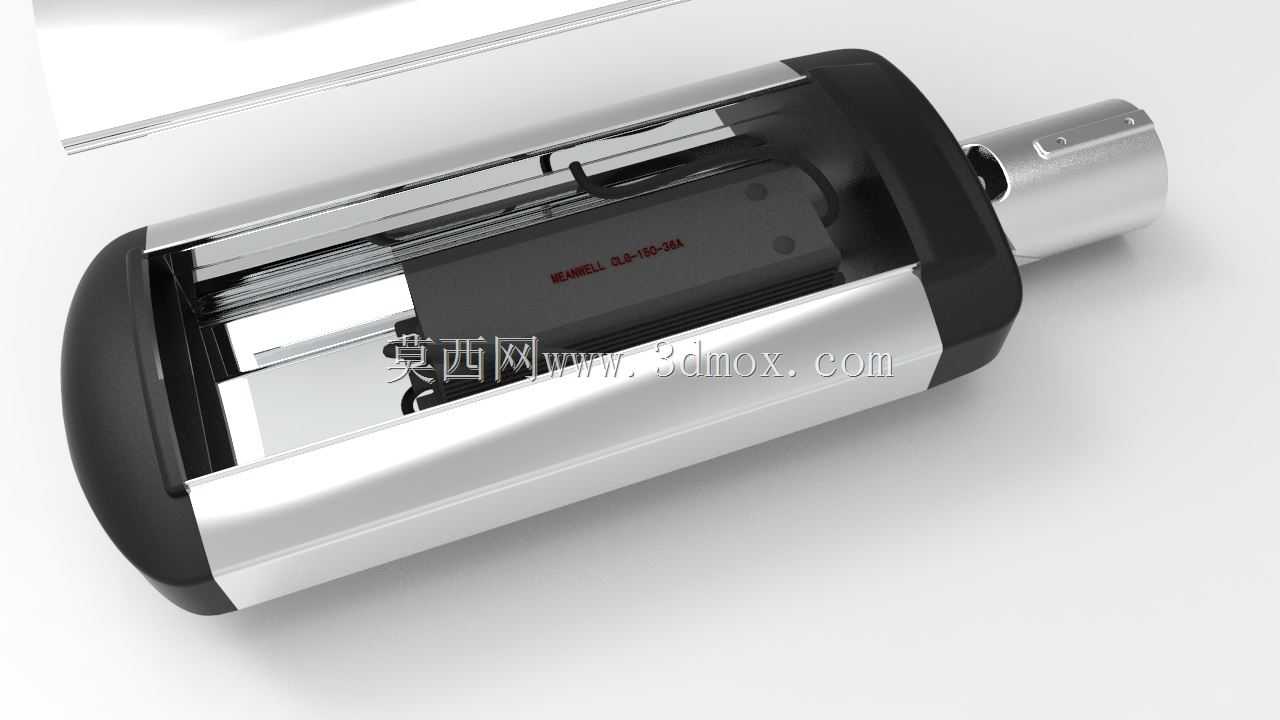

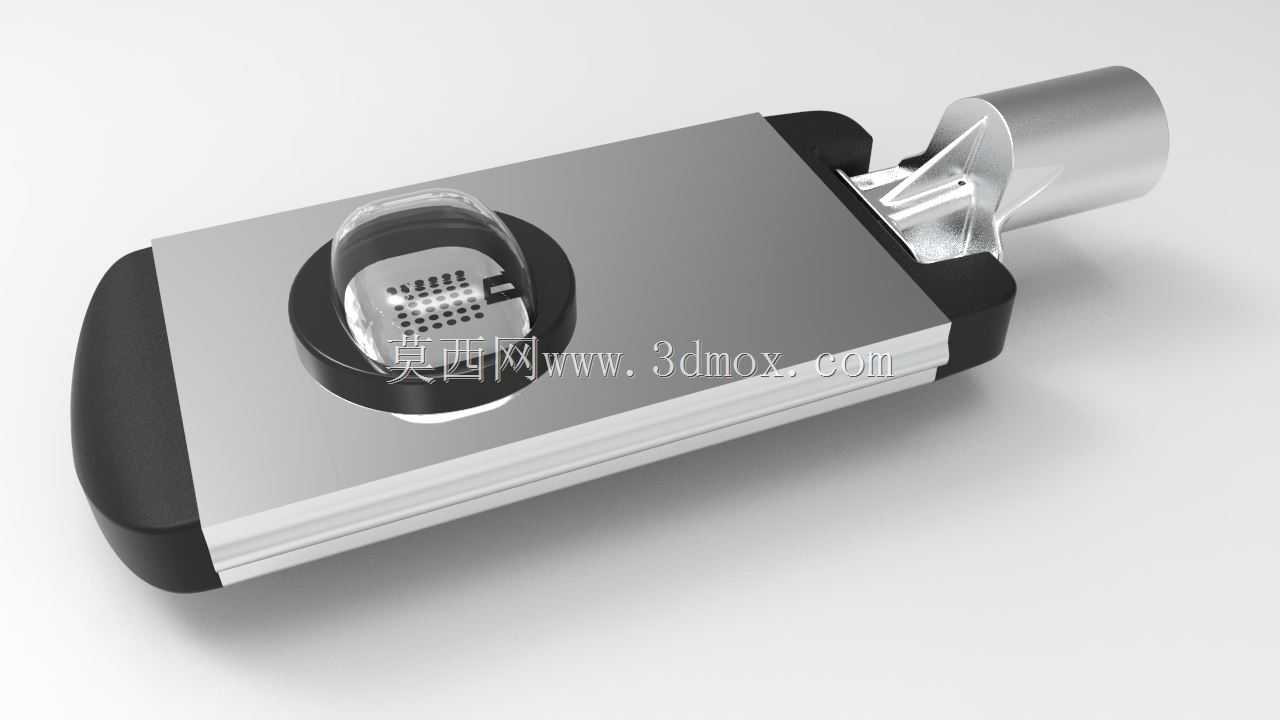

　　从功能实现看，发光区域位于壳体下侧，透镜凸起形成独立光学腔，LED基板贴装在壳体内部平面上，工作热量经基板传导至铝合金外壳，再通过壳体外侧大面积表面向空气散出。长条壳体不仅提供散热面积，也兼顾内部驱动器、接线端子和密封空间的布置；两端黑色端盖承担防护、遮挡和限位作用，可减少雨水、灰尘沿拼接缝隙进入腔体。后端过渡段将矩形灯体与圆管灯杆连接，内部保留走线空间，电缆可从灯杆进入灯具，避免外露走线受紫外线和雨水侵蚀。

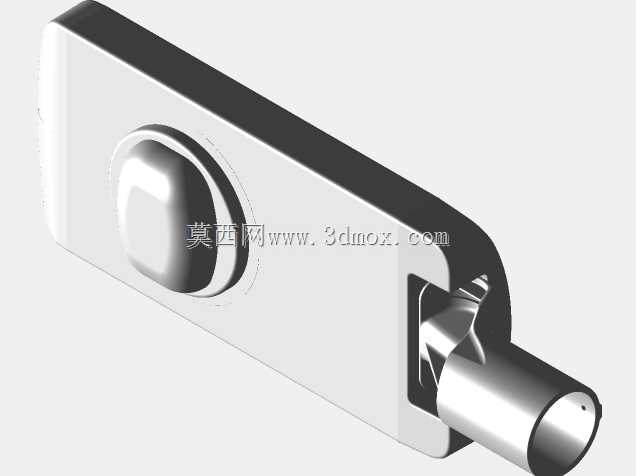

　　结构设计上，灯体外壳以拉伸或挤压成型的金属型材为基础，壁厚在保证刚度的同时控制重量，上表面平整，下侧围绕光源设置安装台阶。透镜模块通过环形压圈固定，压圈与透镜之间需预留密封件压缩量，保证光学腔在户外温差变化下仍具备稳定防护能力。后端插接段承受风载、自重和振动载荷，与灯体连接处设置加强过渡，避免尖角造成应力集中；端部开口方向、孔径和锁紧孔位置需要与常用灯杆规格匹配，以便现场直接换装。

　　外形边界方面，灯具长度方向覆盖光源腔到杆接段，宽度以容纳LED基板和驱动元件为限，高度则受透镜凸起、壳体厚度和插接筒直径共同约束。建模时应重点控制透镜外轮廓、压圈同心度、端盖扣合面、型材侧壁厚度以及后端圆柱轴线相对灯体底面的角度。安装边界需核查灯杆插入深度、锁紧螺栓操作空间、灯具俯仰调节范围以及与相邻灯臂的干涉关系；若用于批量道路改造，还应保证同一型号灯具在不同杆径条件下通过转接套保持一致的安装基准。

　　在三维结构处理中，可将灯体拆分为金属壳体、左右端盖、透镜、压圈、LED基板、密封件和杆接筒等部件。壳体边缘采用小圆角过渡，既有利于压铸或型材加工后的脱模与表面处理，也能降低积水和积尘风险。透镜下方的芯片阵列位置需与光学配光对应，模型中应保留芯片阵列的相对间距，便于后续进行光线方向和照度分布校核。散热筋若设置在壳体非外观面，应控制筋高和筋间距，避免加工变形或清洁维护困难。

　　现场维护角度，灯具下部光源模块应便于开盖检修，端盖和压圈的固定方式需考虑工具可达性；驱动电源腔体与光源腔之间可设置分隔，使热源和电气元件保持合理距离。灯具在高空承受风载荷时，扁平外形会产生一定迎风面，因此后端连接区的螺栓规格、接触面摩擦和防松结构不能仅按静态重量估算，还需结合振动和反复热胀冷缩进行校核。整体结构强调防水、散热、可安装和易维护之间的平衡，适合作为道路照明灯具结构设计、灯杆匹配校核以及户外灯具方案展示的三维参考。
