机器人铣削外置回转工作台基座结构

　　这套外置轴工作台结构主要面向机器人铣削单元的现场集成场景，用来补足六轴机器人在金属、复合材料、树脂及木模加工中姿态受限的问题。常规工业机器人末端携带电主轴进行铣削时，工件固定不动，刀具需要围绕复杂型面不断调整关节角度，靠近奇异点时会出现进给抖动、刀纹不均甚至轴限位报警；把工件安装在外部回转轴上之后，工件可以随工序旋转，机器人只需保持相对稳定的切削姿态，就能完成周向槽型、法兰端面、壳体侧壁和多面特征的连续加工。

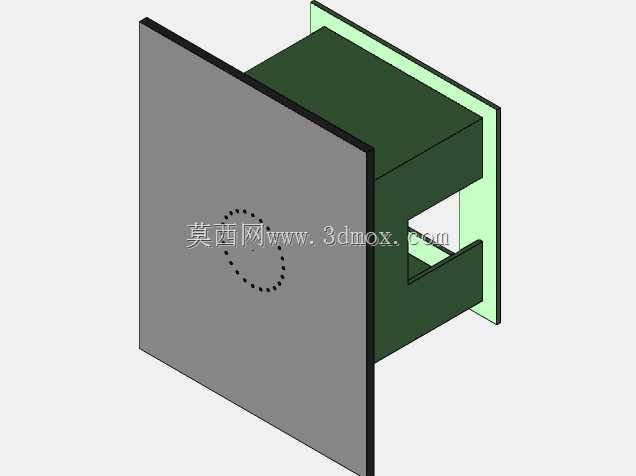

　　从结构布局看，模型左侧为大尺寸安装立板，板面上预留了环形阵列的螺栓孔，用于和变位机法兰、回转支承或客户现场的主轴连接座对接。立板承担扭矩传递和端面定位作用，厚度方向保留了足够的刚性余量，避免铣削往复载荷下出现板面翘曲。立板后方连接箱型承载主体，箱体采用封闭焊接式或铸件式思路设计，内部形成空腔，既可以容纳驱动电机、减速器、穿线管路和检测元件，也能通过侧壁筋板提升抗弯扭能力。箱体右侧伸出浅绿色防护侧板，形成半包围防护边界，可阻挡切屑飞溅，同时为拖链、冷却管和传感器线缆提供安装依托。

　　工作台前端的开口区域用于避让工件、夹具和刀具路径。机器人进行侧面开槽、内腔清角或端面轮廓加工时，刀具和夹具有可能进入工作台轮廓范围，若实体结构完全封死，容易发生干涉；该开口在保证箱体主梁连续的前提下，给末端电主轴、刀柄和压紧机构留出运动空间。实际布置时，需要把机器人可达范围、工件最大回转半径、夹具高度和刀具长度一起放入仿真环境校核，尤其要检查回转过程中工件最远点与安全围栏、排屑器、主轴壳体之间的最小间隙。

　　安装边界方面，左侧法兰孔的分布圆决定了与外部驱动单元的匹配关系，设计时应优先保证孔位与回转支承或减速器输出端同心。箱体底面和后侧可作为二次定位基准，现场集成时可通过地脚板、焊接支座或铝型材框架固定。若用于高速铣削，应在箱体底部增加调平垫铁和减振垫，减少机器人切削振动传递到地基；若用于激光熔覆、打磨或焊接变位，则可适当降低刚性冗余，把重点放在回转重复定位精度和线缆防护上。

　　设计思路上，该结构没有采用复杂的多轴联动外形，而是把定位面、驱动连接、防护和避让集中在一个紧凑箱体内。前端大立板适合安装圆形卡盘、专用焊接夹具或真空吸附板，工件一次装夹后可由外轴带动旋转，机器人沿固定路径完成分层铣削。箱体侧面的平直面板可加工电机安装孔、检修盖和限位开关座，后期维护时不需要拆解整个工作台。浅绿色侧板与主体之间保留层次，既可视作防护罩，也可作为安全光幕、喷液管和气动阀岛的安装面。

　　在切削工况中，外轴并不只是简单旋转工件，它还参与工艺节拍分配。粗加工时，工作台可转到刚性较好的方位，让机器人沿短悬伸方向吃刀；精加工时，通过连续转动使刀具相对曲面保持合适的前倾角，降低侧壁让刀。对于框类、壳体类和小型模具件，这种外置轴方案比大型五轴机床投入更低，又比单纯机器人固定工作台加工更灵活。结构建模时需要重点核对法兰端面跳动、箱体中心线高度、工件回转包络和夹具锁紧空间，确保实物装配后驱动轴、工件定位面和机器人坐标系之间能够顺利标定。
