户外道路LED照明灯具结构造型

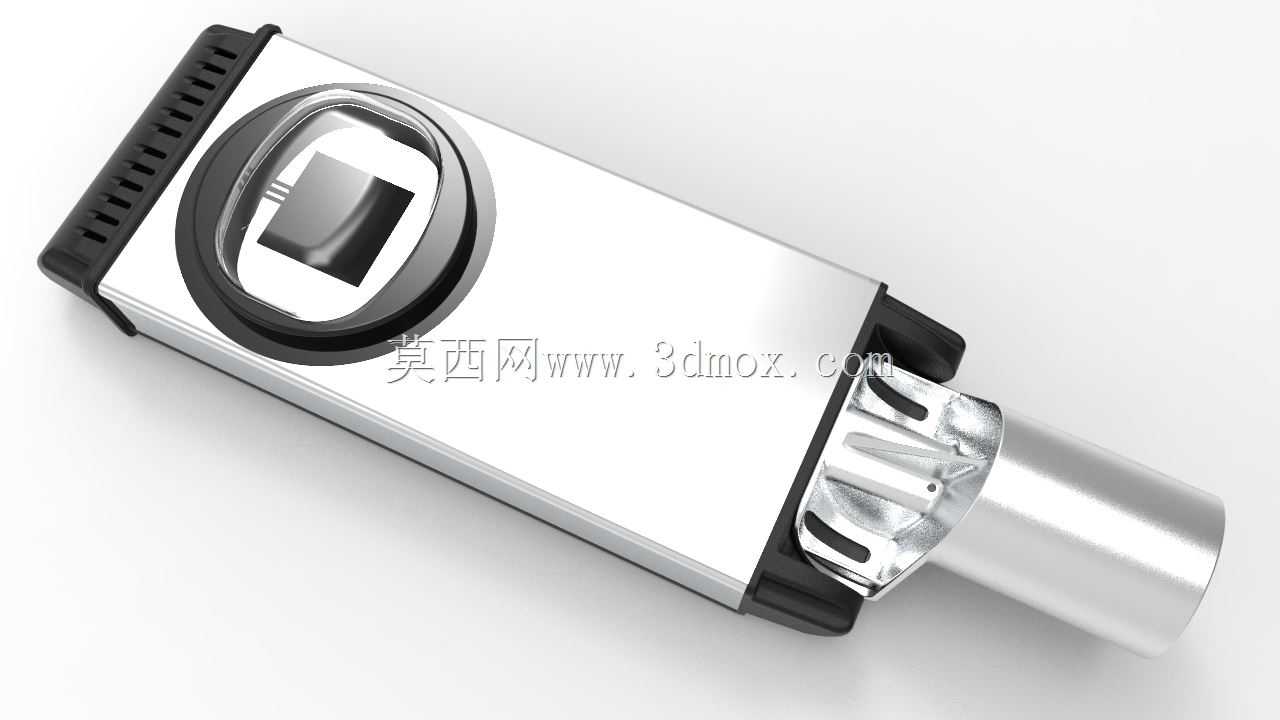

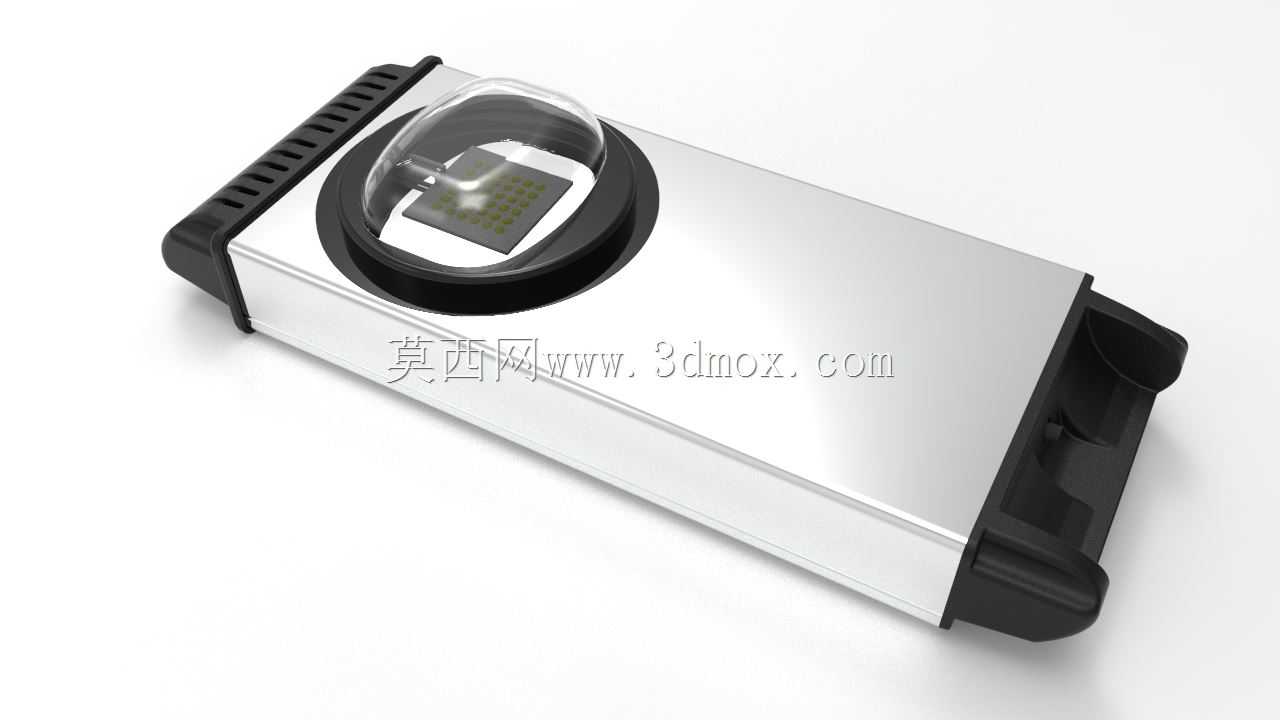

　　这款LED道路照明灯具的三维结构，围绕市政道路、厂区主干道、园区支路以及城郊公路的夜间照明需求展开，整体造型兼顾光学投射、散热维持、安装适配与长期户外防护。灯具主体采用长条形扁平壳体布局，前端布置带透明透镜的LED发光模组，透镜凸起于壳体上表面，能够对光源出射角度进行约束，把光线集中投向车行路面，减少灯具正上方的溢散光，也降低对周边居民楼的光干扰。透镜周边设置黑色环形密封压圈，既固定光学件，也在透镜与金属壳体之间形成压紧密封面，避免雨水、扬尘沿装配缝隙进入光源腔。

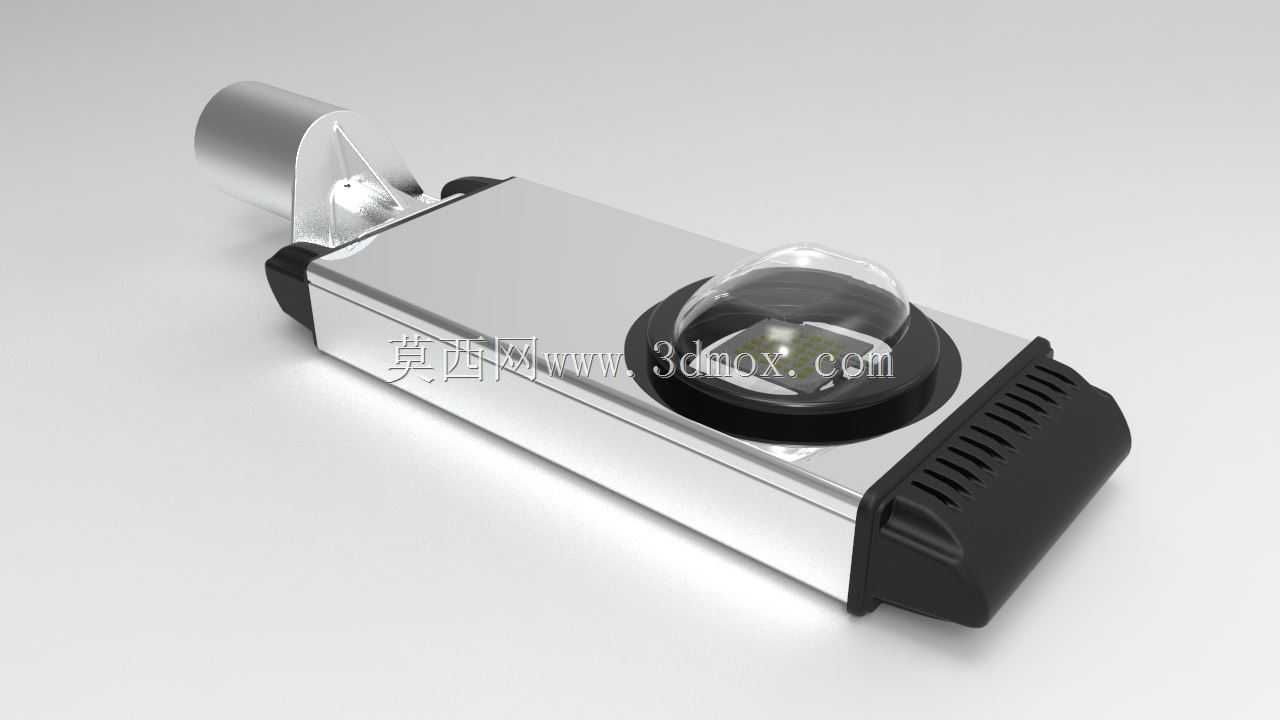

　　壳体中段为主要散热区域，外观呈现银灰色金属质感，对应压铸铝或拉伸铝材质的散热基体。LED工作时产生的热量通过基板直接传导到壳体，再借助壳体外表面积与外部空气对流散出。扁平长盒形态可以在有限风阻下扩大换热面，灯具尾部侧面还能看到多道平行散热筋，筋条沿气流方向布置，车辆行驶风和自然风沿灯具长度方向流过时，可顺着筋槽带走热量，避免热量在光源腔堆积造成光衰加快。散热筋同时增强壳体侧壁刚度，减少长跨度外壳在风压、温差作用下的变形。

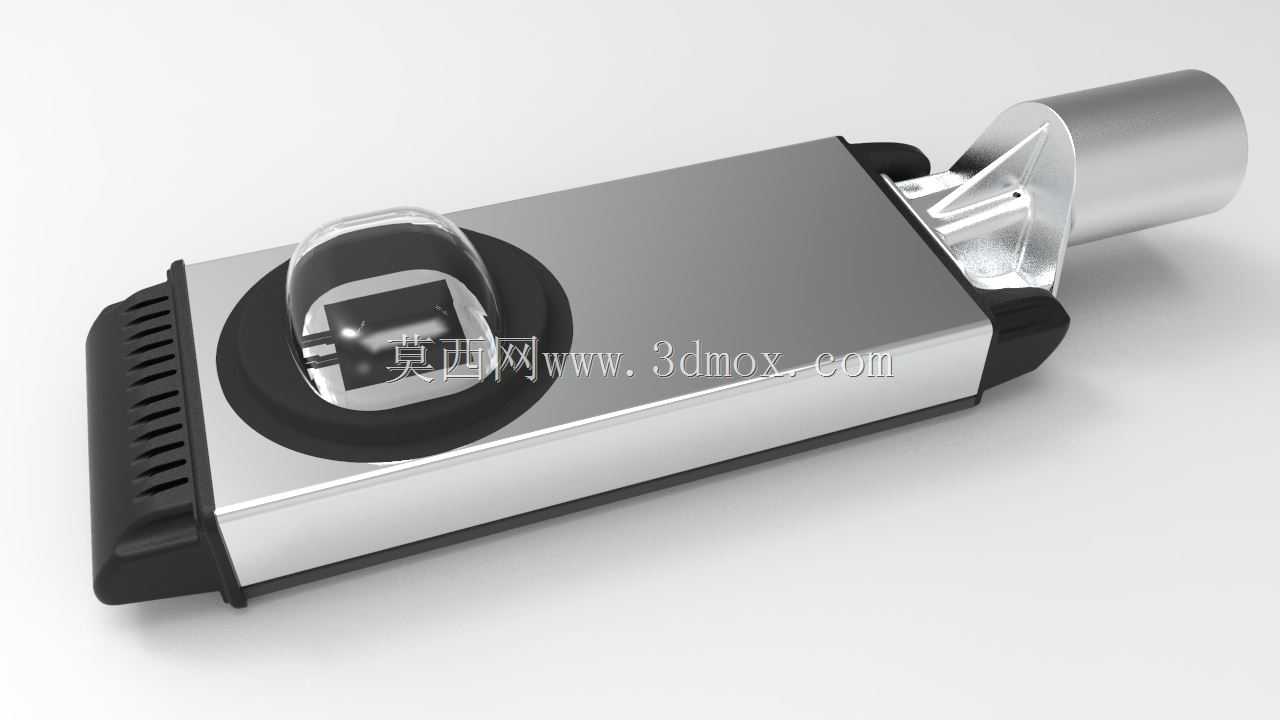

　　灯具后端设置圆柱形灯杆插接套，用于套入道路灯杆端部的挑臂。该部位是整灯与杆体连接的核心边界，圆柱内腔直径需要与常用挑臂外径匹配，外部通过抱紧螺栓或顶丝实现周向固定。建模时插接段与主壳体之间保留过渡连接区，图中可见加强筋和折弯式支撑结构，能够承受灯具自重、风载以及检修时的附加载荷。安装角度可围绕插接轴线进行小范围俯仰调节，以便根据道路宽度、灯杆高度和挑臂长度调整光斑落点；调节完成后依靠紧固件锁紧，保证车辆通行振动下不发生角度漂移。

　　灯具前后两端采用黑色端盖结构，前端端盖与散热齿区衔接，后端端盖包围壳体与插接套连接处。端盖不仅起到外形收束作用，也可作为密封、防撞和维护拆装的辅助部件。壳体上下分腔的思路比较明确：上侧或前侧容纳光源、透镜和密封件，下侧或后部预留驱动电源空间，电源腔与光源腔之间可设置隔离筋，降低热源互相影响，同时方便维护人员单独更换驱动模块。外部线缆一般从插接套中心或后端防水接头引入，沿灯杆内部走线，避免线缆外露受紫外线老化。

　　从外形边界看，整灯呈细长卧式姿态，长度方向对应道路纵深，宽度方向控制较窄，有利于降低迎风面积；圆柱插接套向后伸出，形成与灯杆重叠的安装段，实际选型时需要关注插套内径、插入深度、锁紧孔位置以及灯具重心相对支撑点的距离。若重心过于靠前，长期风振会在连接螺栓处产生较大交变弯矩，因此结构上把较重的散热壳体和电源尽量靠近插接区，发光端虽然位于前部，但通过壳体连续加强和连接套延长来平衡受力。

　　光学设计方面，单颗大功率LED模组配合蝙蝠翼类配光透镜的布置，适合一杆一盏覆盖一条车道或多车道边缘照明。透镜表面高出壳体，可让侧向出光不受壳体边缘遮挡；黑色压圈吸收杂光，也减少阳光直射时壳体反光造成的白天视觉突兀。灯具前端下部略带斜切和包边，能够引导雨水向两侧滴落，避免积水长期停留在透镜密封边。

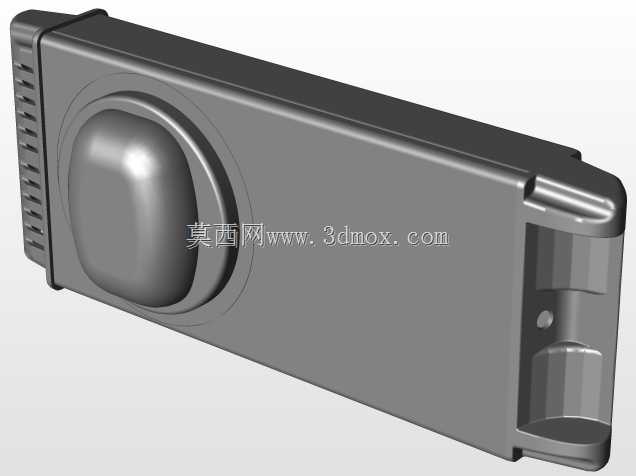

　　在三维建模过程中，壳体拔模方向、散热筋厚度、端盖卡扣或螺钉柱位置、透镜密封圈压缩量、插接套与主壳连接焊缝或螺钉固定位都需要同步考虑。外观曲面虽然简洁，但工程上并非单纯造型：顶面斜度服务于出水和迎风，侧面筋条服务于散热与刚度，后端圆柱服务于标准灯杆适配，黑色端盖则承担耐碰撞、耐温差和密封维护功能。整体结构适合道路照明设备的方案展示、安装干涉检查、灯杆匹配校核以及灯具外壳加工前期评审。
