四轴联动弯管折弯滚轮工装结构

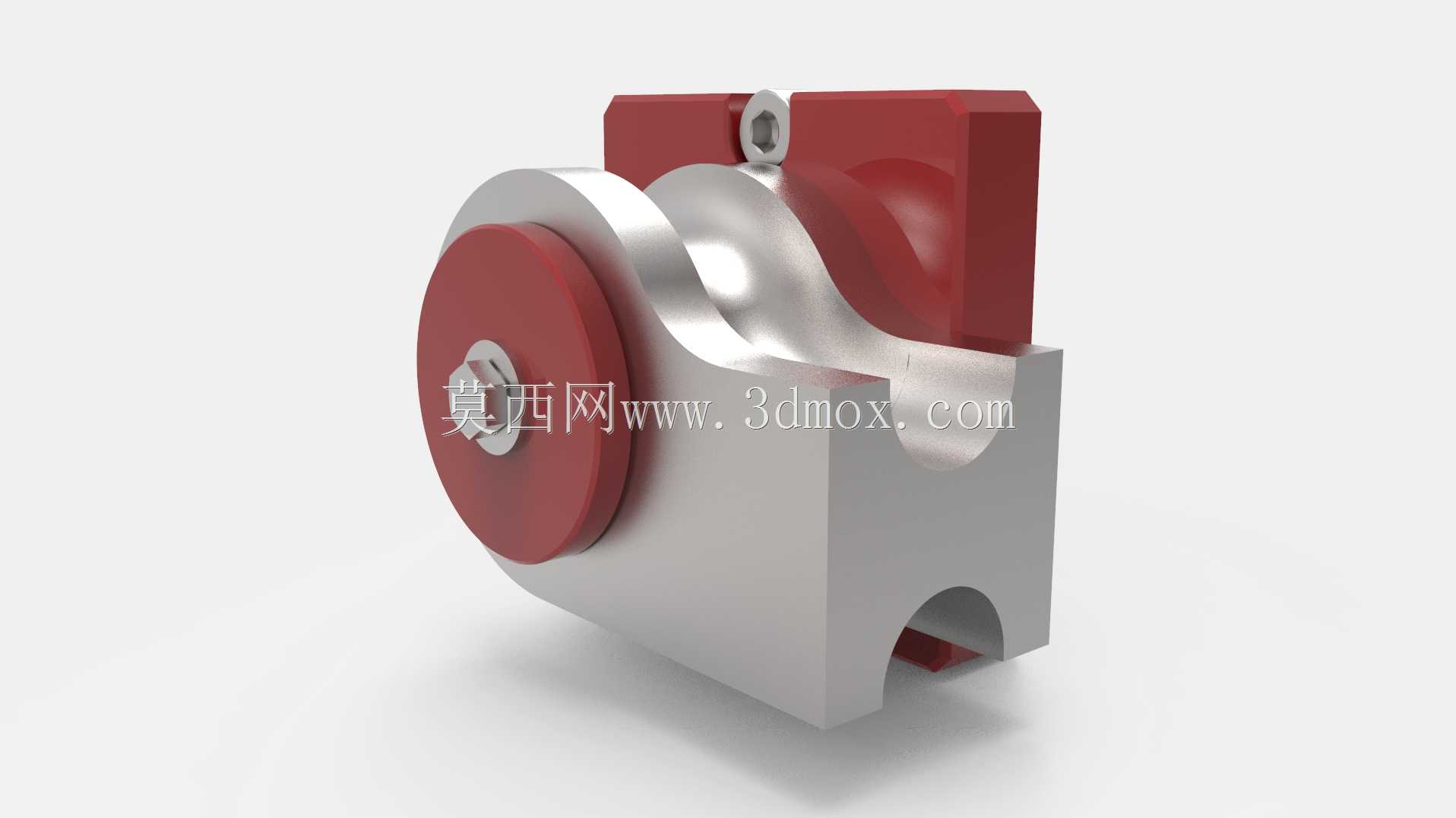

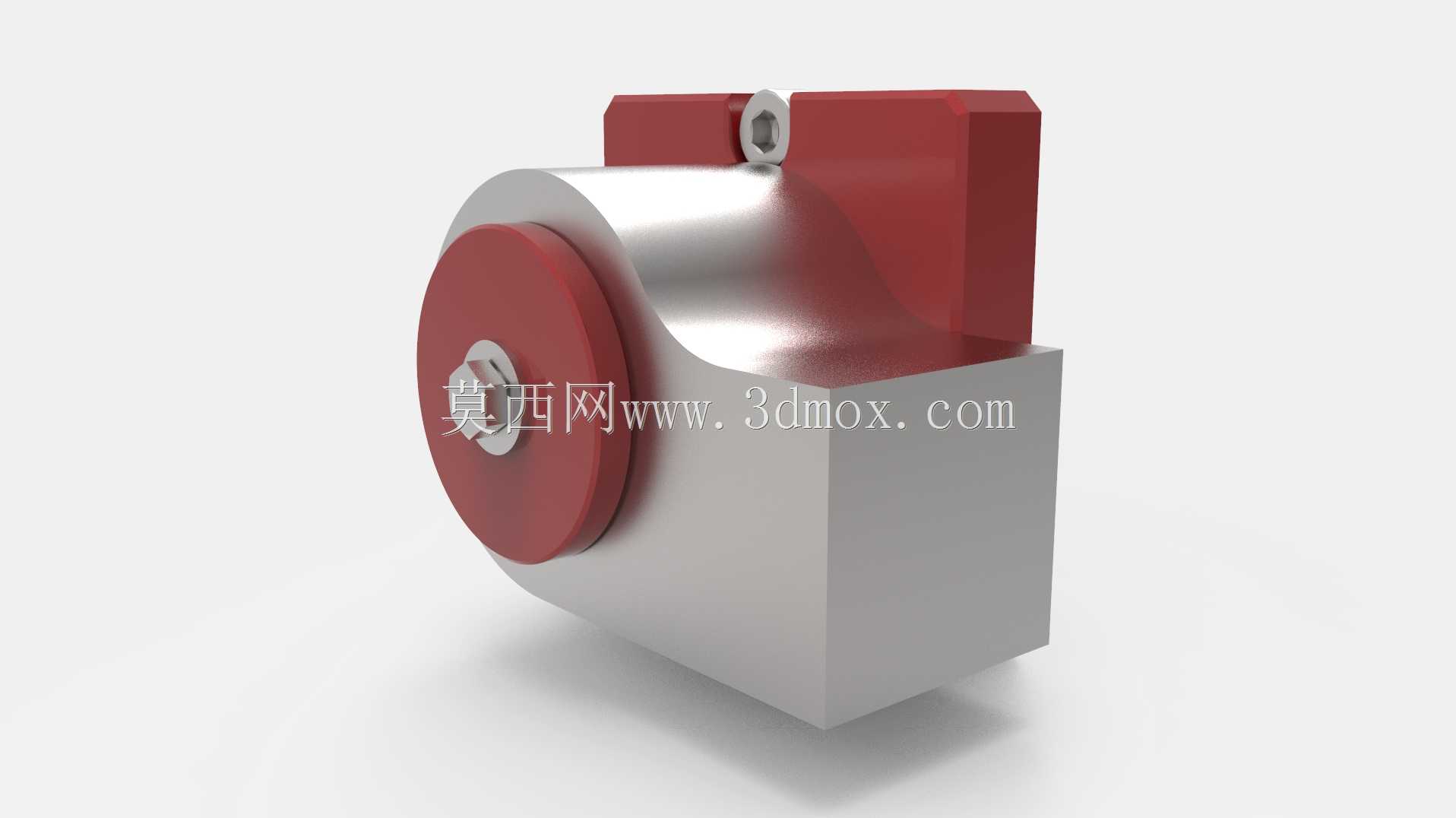

　　该构件面向管材折弯工序中的滚轮支撑与成型需求设计，整体结构围绕四轴联动铣削加工工艺展开，既承担弯管作业时的型面约束，也作为典型多轴加工教学与工艺验证样件使用。现场管材折弯工位中，金属圆管在推送、旋转和压弯过程中需要稳定的贴合型面，普通平面夹具难以沿圆弧轨迹连续约束管壁，容易出现局部压痕、折弯半径漂移或管段回弹不一致。该构件将工作型面做成连续过渡的圆弧凹槽，折弯时管材沿凹槽滚动贴合，滚轮侧的红色端盖与主体银色基座形成明确的功能分区：端盖侧限制管材轴向窜动，基座侧提供刚性支撑，后方立板则用于将整个组件固定到折弯设备的安装基面。

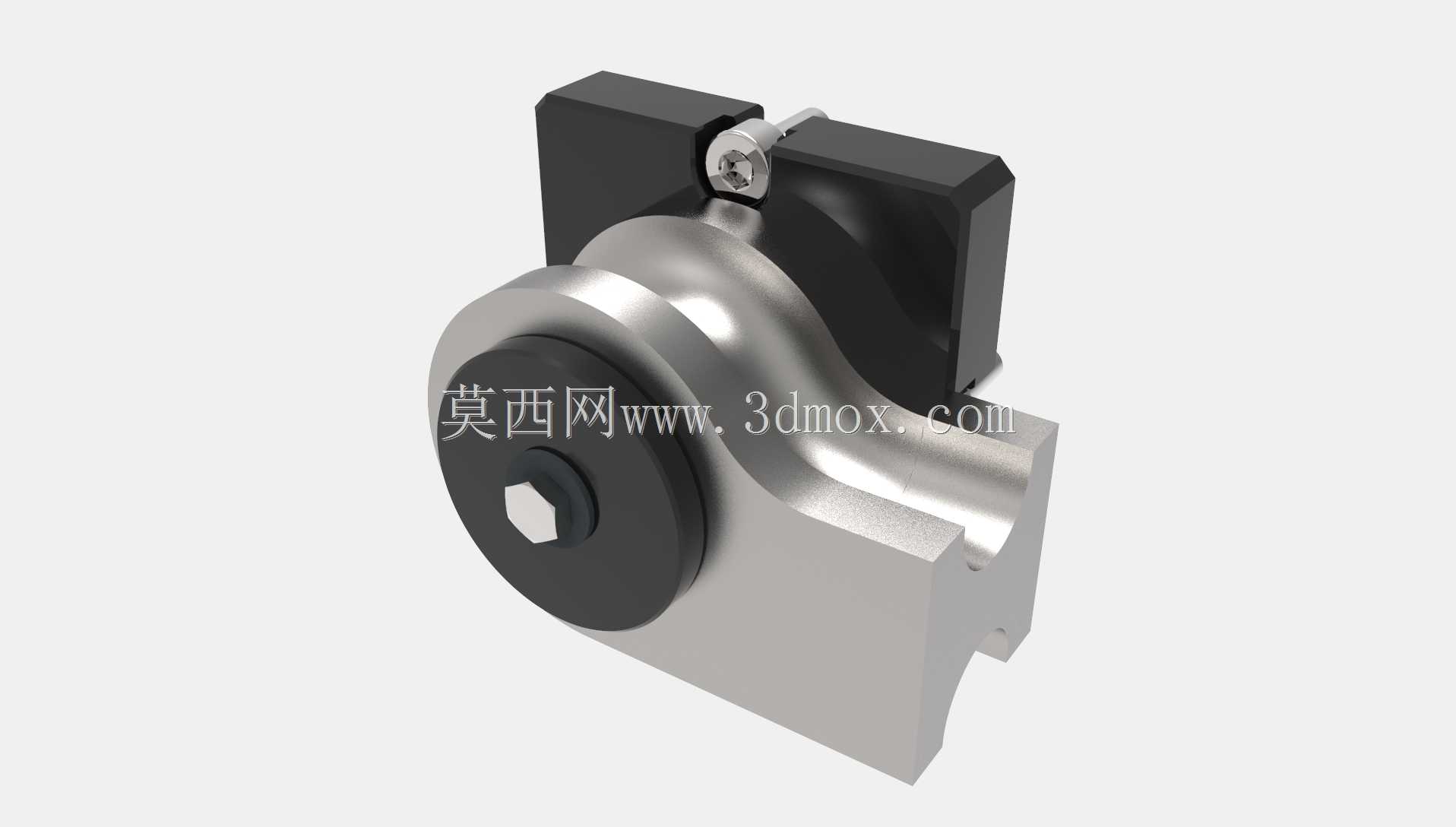

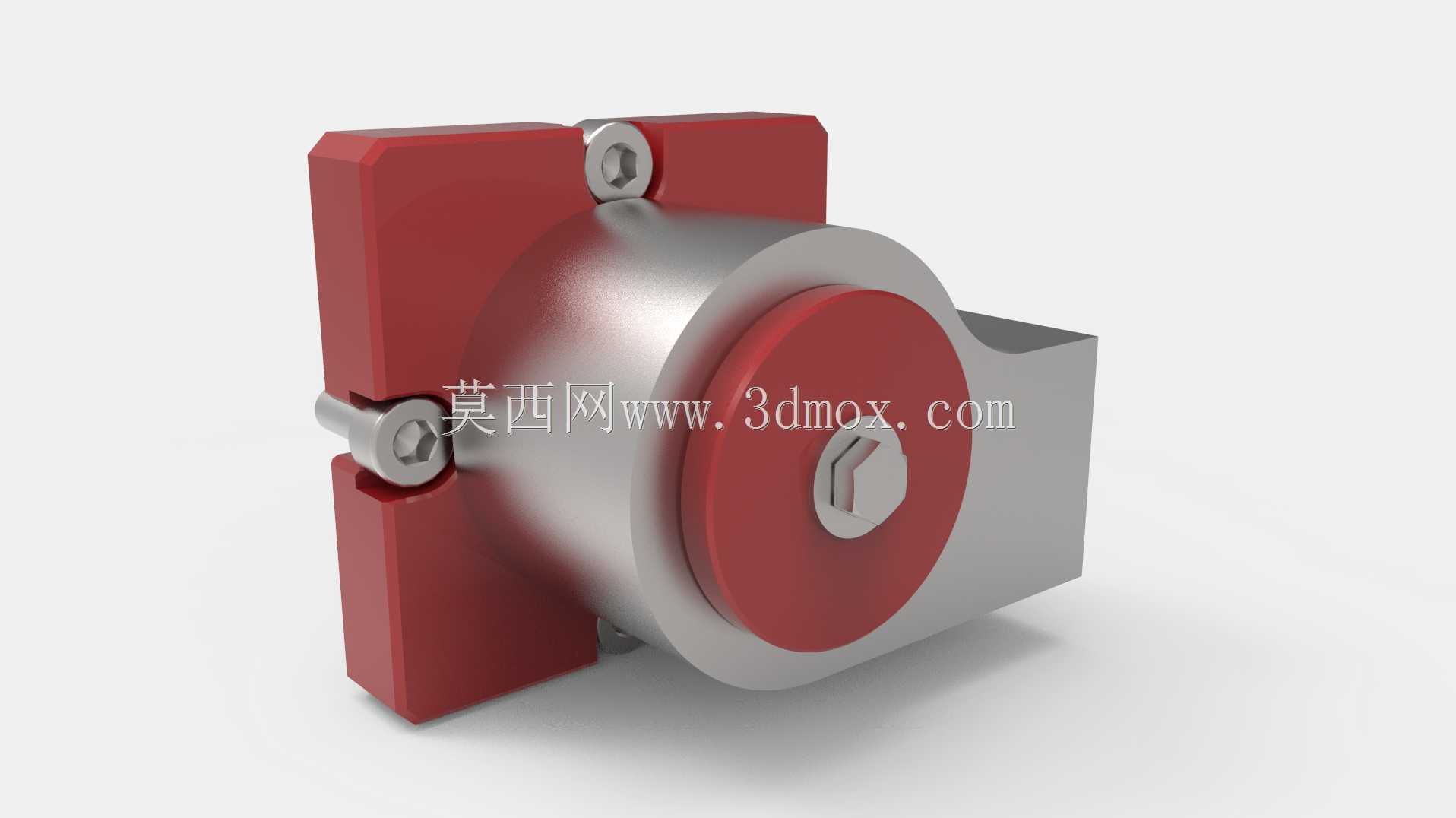

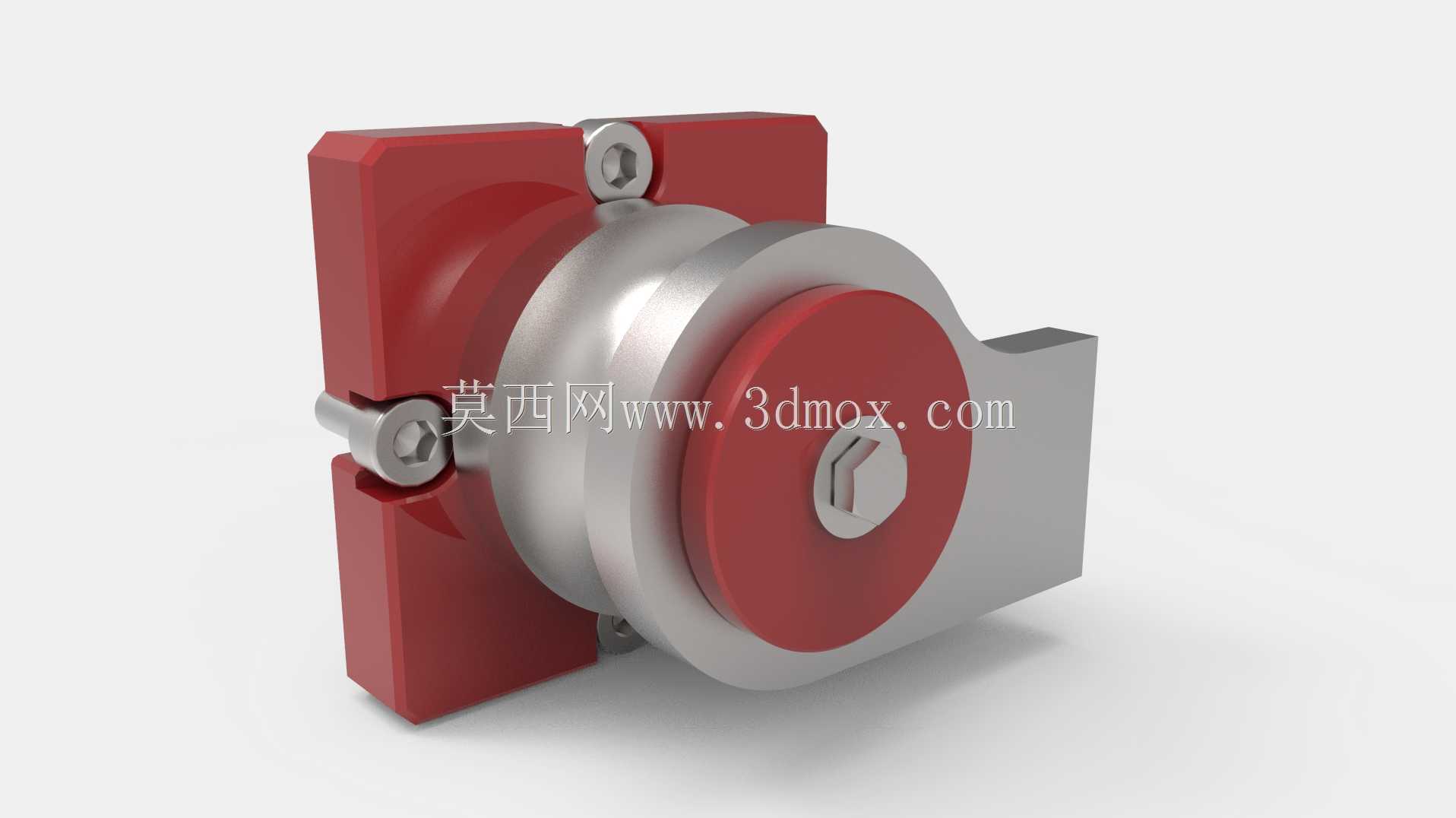

　　从结构拆分来看，主体基座采用方块式实体布局，下部开出半圆弧避让槽，既减轻低位冗余材料，也为弯管通过或相邻摆臂动作留出运动空间。基座上部的工作型面不是简单圆柱面，而是随折弯轨迹变化的连续曲面，曲面与侧面、端面之间保留光滑过渡，避免铣削接刀痕在管材表面形成压印。后侧红色立板与基座形成垂直安装关系，板上预留紧固孔位，孔位周边做局部凸台，螺栓锁紧时压力集中在凸台区域，可减少薄板受压变形。前端红色轮盘通过中心紧固件与回转部分连接，轮盘外缘与主体曲面共同构成管材夹持边界，装配后轮盘端面高出主体型面，能够挡住管边，防止折弯过程中管材侧向脱出。

　　设计思路上，该件并没有追求复杂装配，而是把加工可行性放在首位。多轴加工时，工件一次装夹后可通过第四轴旋转完成侧面圆弧、顶部曲面和端盖安装位的连续加工，减少多次找正带来的位置误差。主体下部的U形开口在建模时需要同时考虑刀具可达性和机构刚性：开口过小，长刀加工时容易发生振纹；开口过大，则基座支撑截面被削弱，弯管受力时可能出现弹性张开。因此开口两侧保留较厚实体壁，壁厚向底部逐渐过渡，使载荷能够顺畅传递到后方立板和设备安装面。

　　外形边界方面，构件整体近似由矩形基座、圆形轮盘和竖向背板组成，占用空间紧凑，适合安装在中小型弯管机或实验型折弯工装上。基座底面可作为主要定位基准，后侧立板提供第二基准，装配时先靠平底面再锁紧侧装螺栓，能够保证滚轮轴线与管材送进方向保持正确夹角。轮盘中心孔与紧固件同轴布置，周边留出扳手操作空间；背板顶部的孔位位于受力轴线上，锁紧后可抵抗折弯时产生的倾覆力矩。

　　在实际建模过程中，曲面部分需要重点检查相切连续性和最小曲率半径，避免出现刀具无法进入的窄槽。圆弧工作型面的半径应与目标管材折弯工艺匹配，过深的凹槽会夹伤管壁，过浅则约束不足。红色端盖和轮盘虽然在外观上与主体区分明显，但工程上属于受力装配件，其贴合面不能只做视觉造型，需保留平整接触区域和合理倒角。各棱边按功能区别处理：操作侧和管材接触侧采用圆滑过渡，安装基准面则保持平直，方便加工与检测。

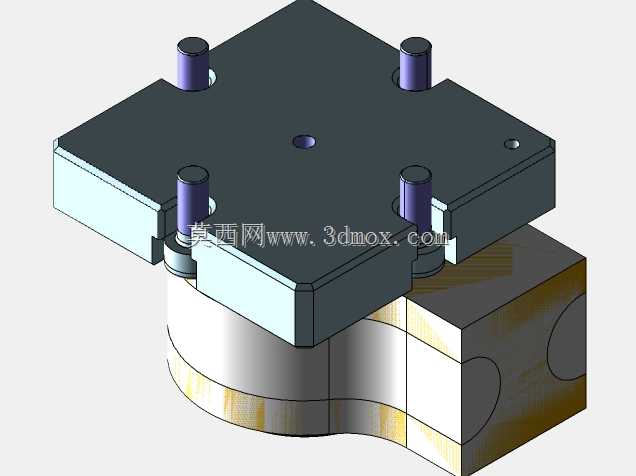

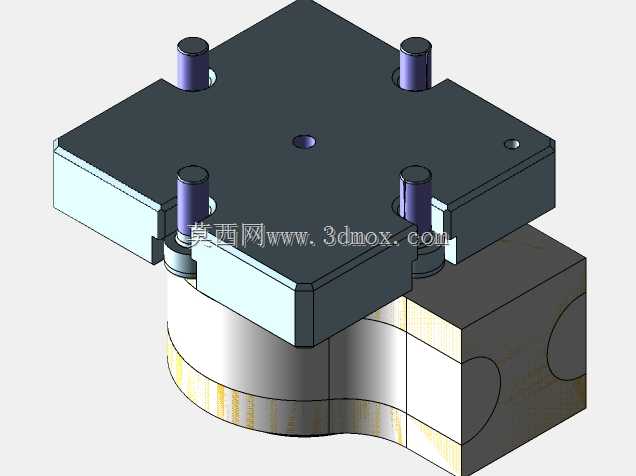

　　该结构还适合作为四轴铣削工艺规划样件：编程时可将基座六面体作为粗加工基准，先完成底面、背板和安装孔，再通过转台定位加工顶部连续曲面与轮盘配合位。粗加工留均匀余量后，半精加工对曲面进行分层逼近，最后以较小步距完成成型面精加工。由于弯管成型面直接影响管材外观，刀路方向应尽量沿管材接触轨迹布置，减少横向刀纹对工件表面的影响。装配完成后，该组件可在弯管试制、小批量管材成型以及多轴加工教学场景中使用，既能验证折弯滚轮的型面合理性，也能检验四轴设备在复杂曲面零件上的一次装夹加工能力。
