3D打印机CHT高流量喷嘴结构设计

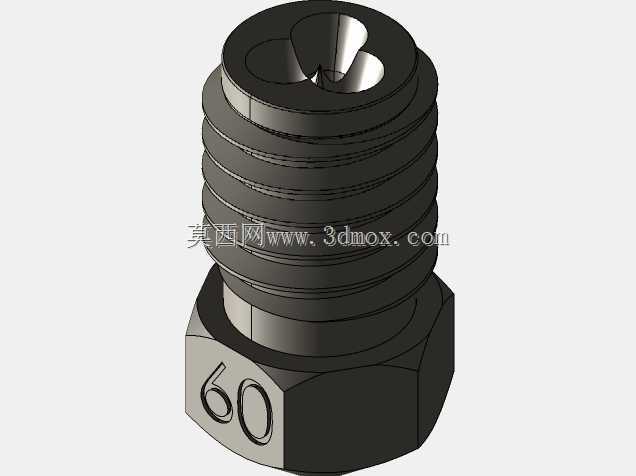

　　该喷嘴属于熔融沉积成型设备热端末端的核心出丝部件，主要承担熔融耗材的导流、增压与精准挤出任务，在高速打印、大流量挤出以及大口径喷嘴工况下作用尤为突出。常规直通喷嘴内部只有单一熔腔，耗材进入后依靠外壁热量逐步熔化，当打印速度提升、层厚加大或使用0.6mm以上口径时，熔体通过量明显增加，固态耗材来不及充分熔化，容易出现出丝不均、欠挤出、表面颗粒感强等问题。此结构针对该痛点进行流道重构，将喷嘴内部熔融段的圆角区域拆分出三条独立分流路径，使进入熔腔的耗材被分割为多股料流，分别与高温内壁接触，大幅增加换热面积，缩短耗材熔化所需行程，从而在相同加热功率下提升材料塑化速度与挤出稳定性。

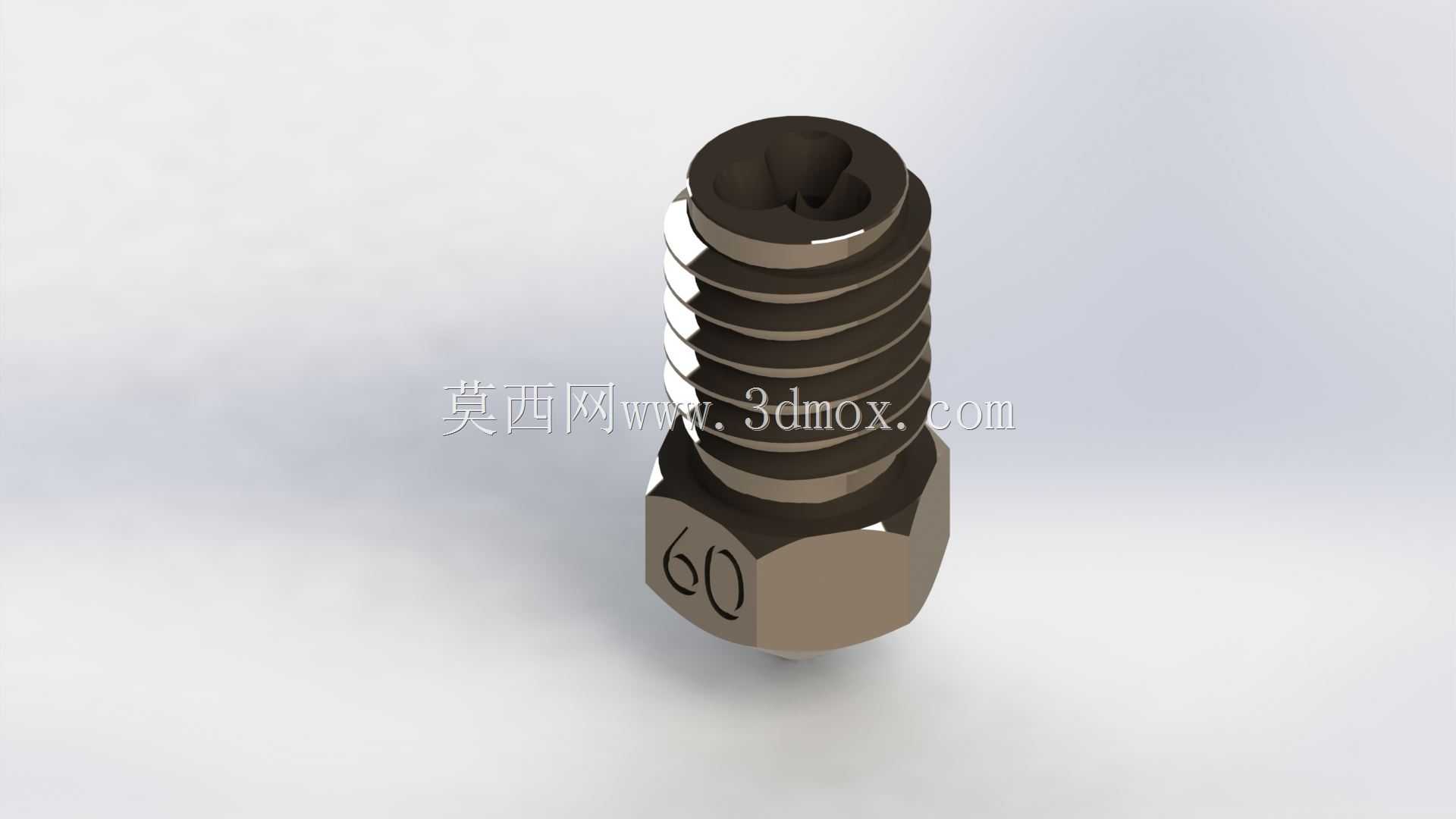

　　从实际装机场景看，这类喷嘴多用于桌面级与工业级FDM设备的热端升级，适配PLA、PETG、ABS、ASA等常见耗材，在高速打印、大尺寸模型实心填充、粗喷嘴快速成型等场合优势明显。多流道设计并不改变喷嘴外部的安装接口，下部仍采用外螺纹与加热块配合，六角本体提供扳手夹持面，方便拆装与锁紧；上端入料口对准喉管中心线，保证耗材顺利送入；下端出丝口保持同轴收敛，使熔体最终汇合成稳定丝条，避免多股料流在出口处产生紊流或偏流。

　　建模时需要重点处理几处结构边界。其一，外螺纹段要与加热块螺纹孔匹配，螺纹大径、小径、牙距及有效旋合长度需按所选热端标准控制，六角对边尺寸则要兼顾扳手空间和加热块包覆面积，既不能因本体过大干涉周边风道、温度传感器或加热棒，也不能因夹持面过小导致拧紧力矩不足。其二，喷嘴总长、入料端端面与出料尖端高度决定热端装配后的Z向位置，直接影响调平零点和首层附着效果；尖端外径应尽量收窄，以减少打印过程中与已成型侧壁、支撑结构的剐蹭，同时保证锥面强度，避免长期热循环后开裂。其三，内部三条分流路径不能简单做成等宽直槽，需要围绕熔体流动方向做平滑过渡，在入口处减少死区，在交汇处形成稳定压缩段，使料流由分流到合流保持连续，避免滞留料长期受热降解。

　　热场设计方面，喷嘴本体通常选用导热性能良好的金属材料，外表面与加热块孔壁贴合，热量经螺纹和六角端面传至内部流道。多流道结构把原本集中在中心的耗材分散到靠近高温壁面的位置，热传导距离明显缩短，因此在相同温度设定下，耗材表层与芯部的温差更小。对于工程材料，还可结合流道表面粗糙度控制，减少熔体挂料和碳化风险；流道转折处应采用圆角过渡，避免尖角造成应力集中，也便于清理残料。

　　安装边界上，喷嘴拧紧后需保证尖端露出加热块下端的高度一致，螺纹旋入深度既要满足密封和传热，又不能顶触喉管或改变散热段位置。若用于双喷头设备，还要核对喷嘴尖端与相邻喷头、风管、自动调平探针之间的侧向间隙，防止高温部件干涉。维护时，六角面可承受标准扳手力矩，出料口则需采用配套钻头清理，避免损伤内孔。整体结构在不改变设备热端主体布局的前提下，通过内部流道优化实现更高挤出流量，适合高速打印改造、大口径喷头配置以及对出丝连续性要求较高的成型工况。
