猫头鹰4020规格静音轴流散热风扇结构

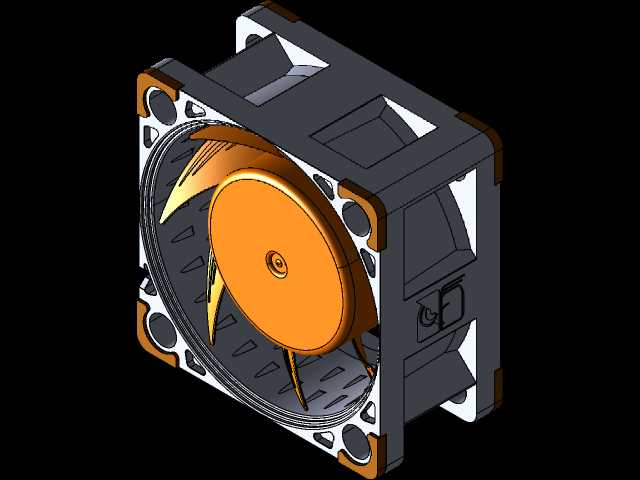

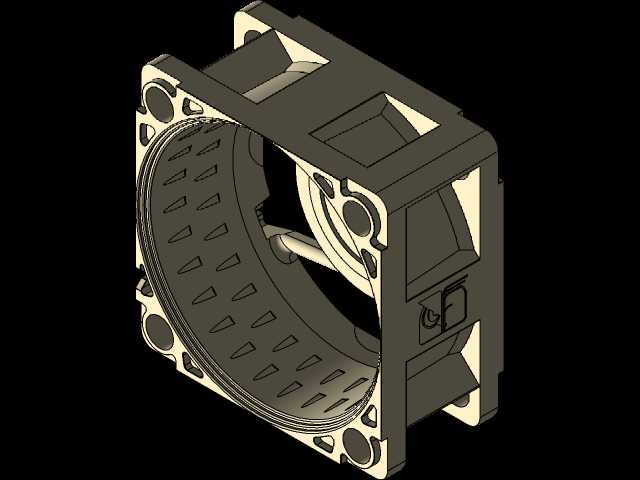

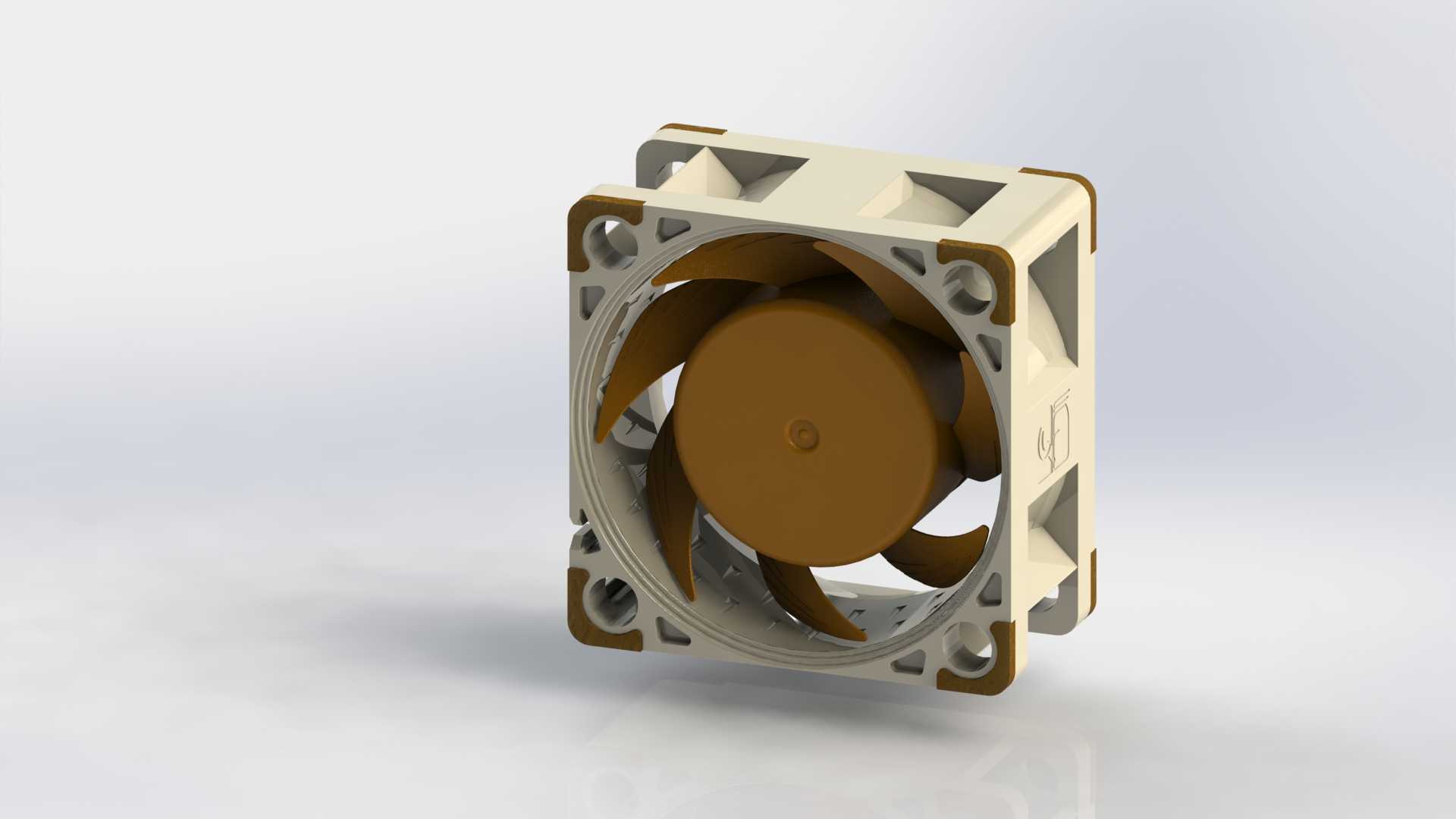

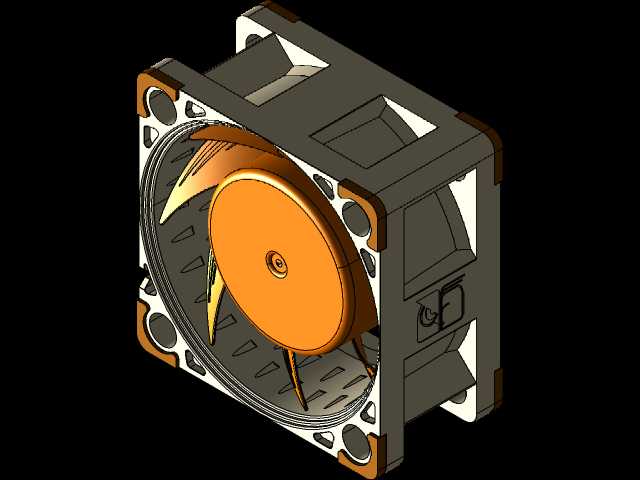

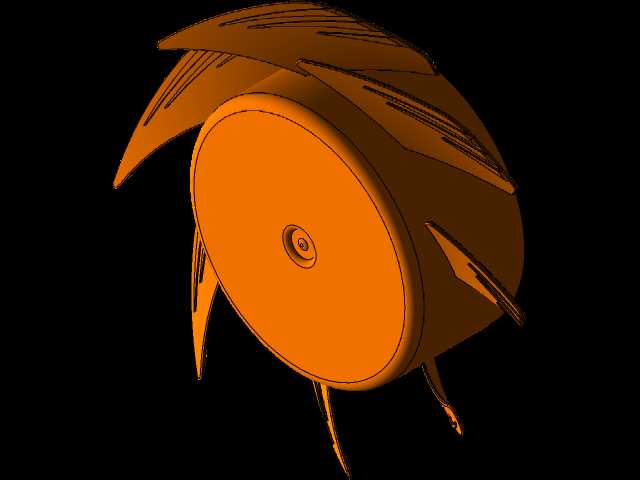

　　这款40毫米见方、20毫米厚度的轴流散热风扇，是紧凑型电子设备、精密工控装置风冷系统里的常用核心部件，在狭小安装空间的散热场景中适配性极强。从结构设计来看，外框采用边角带缓冲减震垫的方形结构，四个角预留标准安装孔位，安装孔的中心距严格遵循40mm规格风扇的通用安装规范，安装时可直接匹配标准M3规格的固定螺丝，不需要额外做安装位的二次改造，能直接替换同规格的常规轴流风扇，降低设备改造成本。外框的导流结构做了针对性优化，进风侧的框体边缘做了圆弧过渡处理，能减少气流进入扇叶区域时的紊流损失，出风侧的框体内壁做了微导角设计，引导气流沿轴向集中送出，避免气流在框体内部形成乱流，降低风噪同时提升送风效率。扇叶采用七叶大倾角曲面设计，

　　叶片的曲率从叶根到叶缘做了连续渐变调整，叶根部分的倾角更小，保证和电机转轴连接位置的结构强度，叶缘部分的倾角更大，能在相同转速下切割更多空气，提升风量输出；叶片边缘做了薄化锯齿处理，能打散叶片划过空气时产生的涡流，降低高频风噪，实现静音运行的设计目标。扇框边角的减震垫采用软质弹性材质，安装后可以隔断风扇运转时产生的微幅振动传递到设备壳体上，避免设备壳体因为共振产生额外的噪音，这一设计在对噪音控制要求高的桌面级精密设备、音频处理设备、小型工控主机里尤为实用。从实际应用场景来看，这类小尺寸高风压的轴流风扇，常被用在紧凑型服务器的硬盘位散热、3D打印机的挤出头散热模块、小型网络交换机的通风散热、嵌入式工控机的机箱风冷、

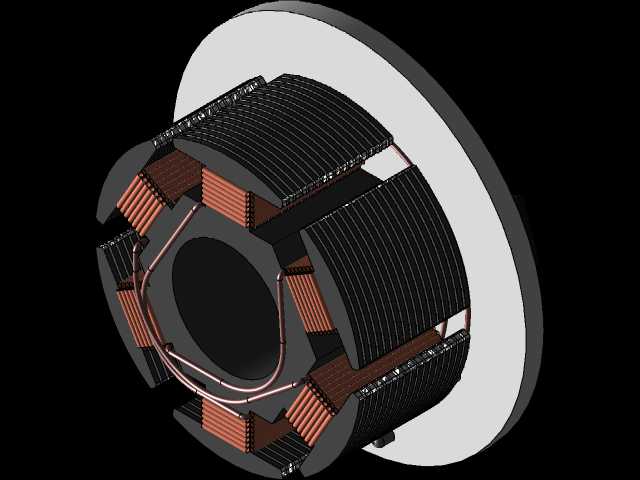

　　精密测量仪器的内部恒温通风等场景，这些场景普遍安装空间局促，同时对运行噪音、散热效率有较高要求。建模过程中需要严格控制扇叶的曲面精度，因为扇叶的曲面偏差会直接影响气流的走向，进而影响实际的风量和风压参数；外框的安装孔位公差需要控制在±0.1mm以内，避免出现安装孔位错位无法装配的问题；电机安装位的同轴度需要严格保证，否则风扇运转时会出现偏心抖动，不仅会提升运行噪音，还会缩短轴承的使用寿命。整个风扇的结构设计充分平衡了散热性能、静音表现、安装兼容性三个核心需求，没有多余的冗余结构，在有限的尺寸边界内把风冷效率做到了较高水平，同时兼顾了长期运行的结构可靠性，是紧凑型风冷方案里非常典型的成熟结构设计。
