猫头鹰6025静音轴流散热风扇结构

　　60毫米见方、25毫米厚度的轴流风扇，是紧凑型电子设备内部最常见的风冷执行件之一。这类尺寸的风扇常被布置在工控机侧板、小型服务器机柜局部风道、3D打印机控制仓、激光雕刻机电源腔、嵌入式工业主机以及桌面级算力设备内部，在有限的安装空间里承担强迫对流换热任务。与大尺寸机箱风扇相比，6025规格的安装边界非常明确：外框为正方形，四角预留沉头安装孔，孔位沿框体对角分布，适配标准M3或M4风扇螺钉；框体厚度方向需要预留叶片旋转间隙，后侧不能紧贴线缆、电容或凸起的散热鳍片，否则会产生擦碰风险并破坏进风均匀性。

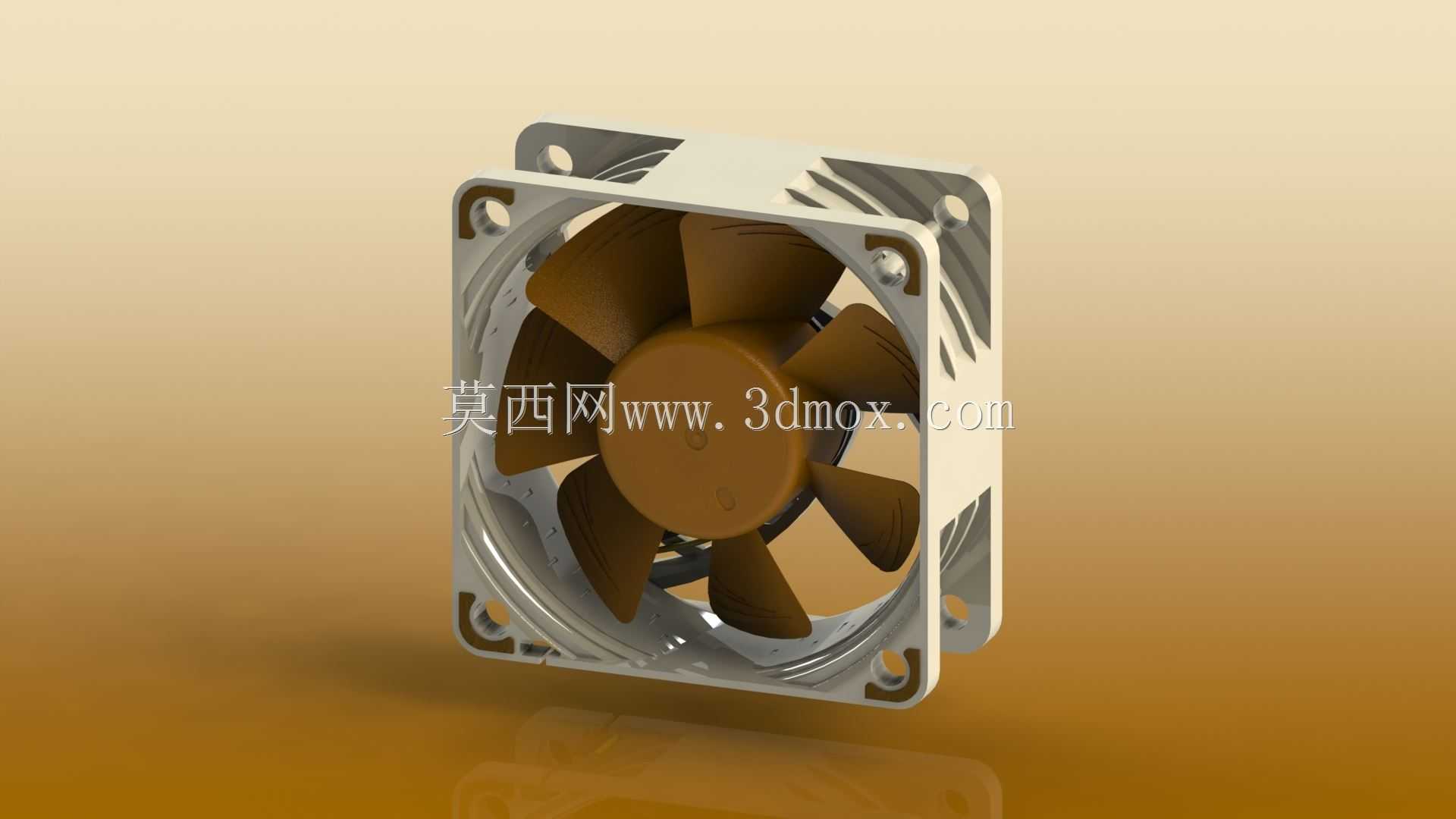

　　从结构组成看，该风扇主要由方形外框、中心轮毂、七片曲面叶片、四角安装孔位以及框体导风结构构成。外框并非简单的方形围板，进风侧和出风侧的边框带有过渡造型，边角处做了加强与定位处理，既保证螺钉锁紧时框体不易变形，也能在狭小仓体内快速对齐安装面。中心轮毂容纳电机与轴承支撑结构，轮毂直径相对较大，可覆盖内部定子、转子空间，同时让叶片根部获得足够连接面积。叶片从轮毂向外延伸至接近框体内壁，叶尖与框体之间保留很小的径向间隙，这个间隙直接影响回流损失：间隙过大，叶片加压后的气体会从叶尖侧回流，降低风量与风压；间隙过小，则对零件同轴度、热膨胀余量和长期运行后的轴承游隙变化提出更高要求。

　　叶片造型是静音风扇设计的重点。该模型中的叶片采用宽弦、后掠式曲面，而不是平直薄板叶片。后掠曲线可以让气流沿叶展方向更平缓地加速，削弱叶片周期性切割空气产生的离散噪声；叶片前缘和后缘的角度沿径向变化，使靠近轮毂处与靠近叶尖处的气流速度差得到补偿。轮毂附近线速度低，叶片角通常更大，以保证根部气流获得足够推动；叶尖线速度高，叶片角相对收敛，可减少端部涡流和湍流脱落。对于60毫米小直径风扇，若要在较低转速下获得可用风量，仅提高转速会带来明显风噪，因此通过叶型弯掠、叶片数量和框体导流共同优化，是工程上更稳妥的路线。

　　实际选型时，不能只关注外观尺寸。6025风扇通常用于阻力较高的局部散热场景，例如气流需要穿过密集散热鳍片、电源模块格栅、防尘网或设备背板开孔。此时风扇工作点会偏离自由送风状态，静压能力比极限风量更有参考意义。框体深度25毫米相比薄型风扇能够容纳更长的叶片轴向弦长，也为电机和轴承布置留出空间，因此在相同转速下更容易建立稳定压差。安装方向同样需要结合风道判断：风扇一侧吸风、一侧排风，若设备内部热量集中在功率管、电源或驱动板附近，可将风扇布置为向外抽风，使冷风从预设开孔进入并掠过热源；若存在独立散热鳍片，则也可采用吹风方式，让风压直接作用于鳍片通道，提高换热系数。

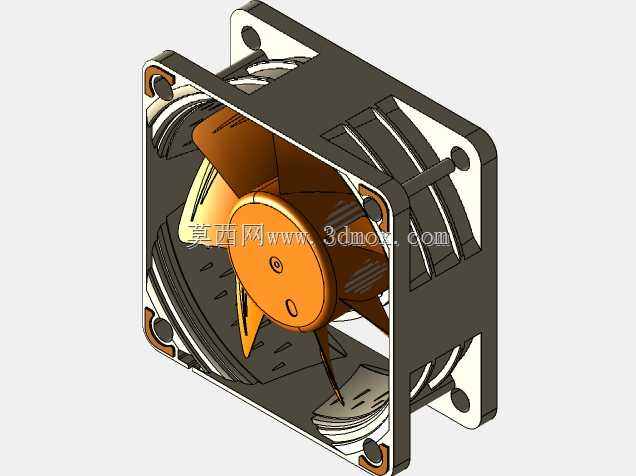

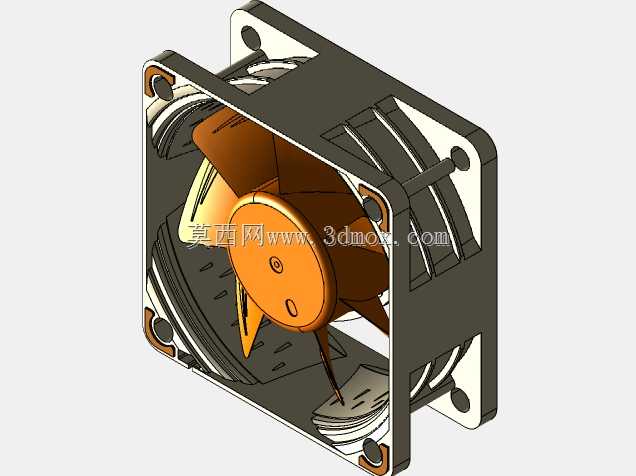

　　三维建模时，外框、叶片和轮毂应分别体现真实装配关系。方形外框需要表达四角通孔、沉台面、边框壁厚以及内侧圆弧过渡；叶片属于复杂曲面件，建模时应先建立单叶的叶根、叶尖截面，再通过曲面放样或边界混合形成连续叶型，最后按圆周阵列得到完整叶轮。叶片与轮毂交接处不能做成无厚度的理想面，应保留根部圆角，以反映注塑件的成型工艺和应力分布。框体上的安装孔中心距、外轮廓尺寸、厚度方向避让区是结构工程师介入设备布局时最关心的内容，因为这些参数决定风扇能否落入钣金件、塑料壳体或型材框架的预留位置。

　　在设备维护层面，轴流风扇属于长期旋转件，安装面应尽量平整，锁紧螺钉时不宜单侧过度受力，避免框体扭曲导致叶轮偏心。风扇周边线束需沿框体外侧固定，不能贴靠叶片旋转区域；进风面若设置防尘棉，应考虑灰尘堵塞后风量衰减，并在结构上预留清理或更换空间。对于静音要求较高的桌面设备，还可通过橡胶减振钉或弹性安装柱隔离框体振动，降低风扇与钣金壳体之间的共振传递。

　　整体来看，这款6025轴流风扇的结构表达重点不在复杂传动，而在小空间风冷系统中的边界适配：方形框体负责安装与导流，曲面叶轮负责能量转换，中心轮毂负责容纳驱动与支撑，四角孔位负责与设备壳体可靠连接。把这些细节在三维模型中准确还原，才能为后续的机箱布局、风道校核、干涉检查和散热选型提供直接依据。
