卧式气液两相分离器罐体结构设计

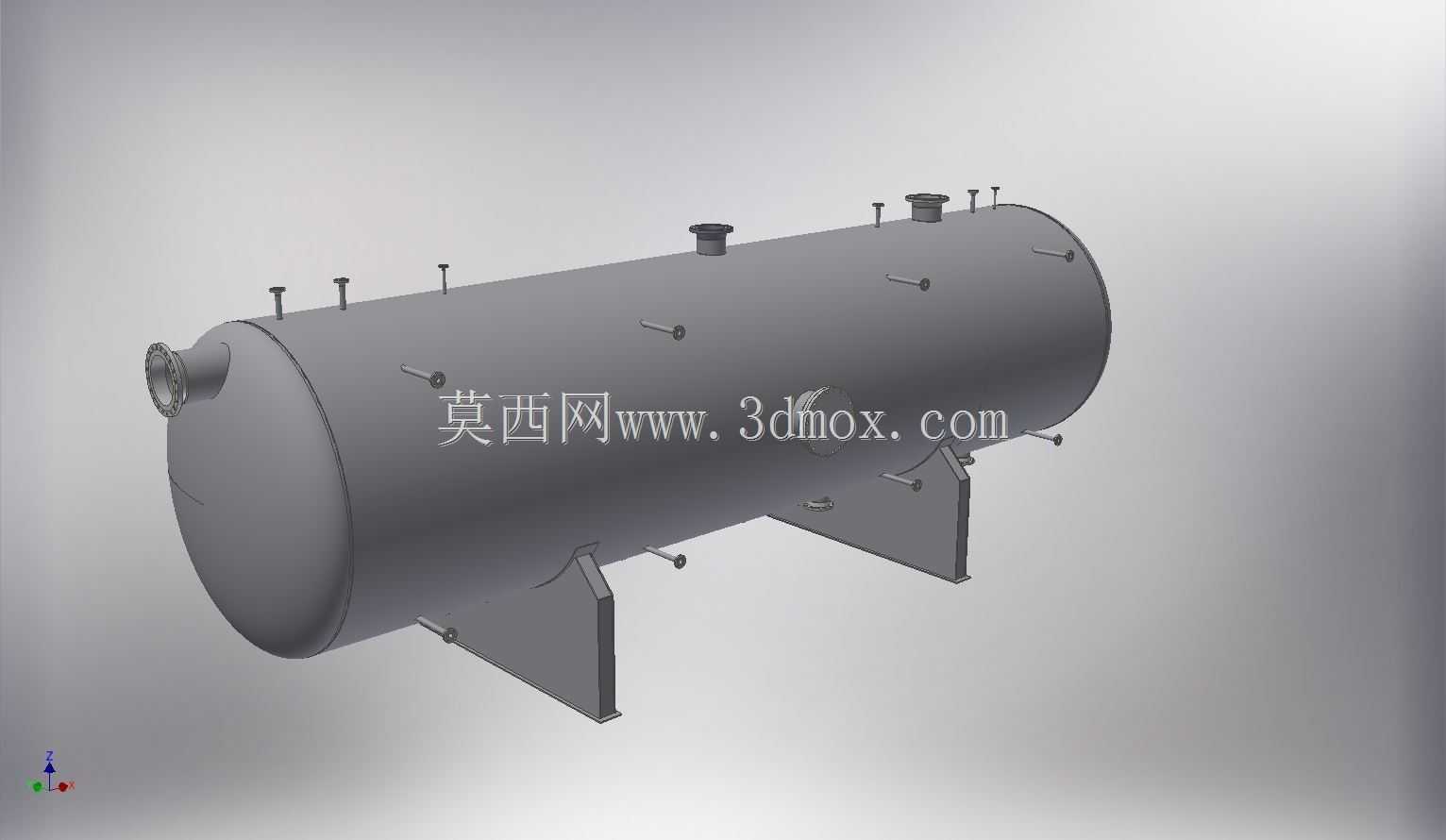

　　在油气集输、化工精馏、蒸汽管网冷凝回收等工业场景中，气液两相介质的分离是保障后续工艺稳定运行的核心环节，卧式分离器凭借较大的气液界面面积、较低的气相流速、更平缓的流场分布，在处理大流量、高气液比工况时相比立式结构有更突出的适配性，本次呈现的罐体结构正是这类卧式分离设备的核心承压壳体部分。从实际工程落地的角度看，这类卧式罐体的设计首先要匹配现场的安装空间边界，通常采用双鞍式支座作为支撑结构，支座的间距设置需要避开罐体的环向焊缝位置，同时要满足筒体轴向应力分布的要求，避免在支座处产生过大的局部弯矩导致筒体变形，鞍座的底板预留了标准螺栓孔位，可直接与现场的混凝土基础或钢制构架连接，安装时需要保证两个支座的水平度偏差控制在规范允许范围内，防止罐体运行时因附加应力产生焊缝开裂风险。罐体的主体采用等直径圆筒结构，两端采用标准椭圆形封头，这种封头形式的应力分布均匀，承压能力强，相比平盖结构能大幅降低材料消耗，筒体上的接口布局完全围绕分离工艺的流程设置：一端封头处设置的大口径接口是混合介质的入口，介质进入罐体后会通过内部的入口挡板改变流向，降低流速，让气相和液相在重力作用下初步分离；筒体顶部布置的多个小口径接口分别对应气相出口、安全阀接口、压力检测接口、放空接口，每个接口的伸出长度和法兰规格都匹配对应的工艺管线连接要求，接口的位置避开了内部构件的安装区域，方便现场配管和后期的仪表检修；筒体下部布置的接口对应液相出口、排污口、液位检测接口，

　　其中液位接口的上下取压点间距覆盖了罐体正常运行的液位波动区间，能保证液位检测数据的准确性，排污口设置在筒体靠近端部的最低位置，方便停机时排空罐内的积液和沉积杂质。从设计思路上看，整个罐体的壁厚计算需要结合设计压力、设计温度、材料许用应力、焊接系数等参数综合确定，所有的开孔位置都做了补强计算，对于直径超过规范允许值的开孔，会采用补强圈或者整体加厚接管的方式降低开孔处的应力集中，筒体上的所有焊接接头都采用全焊透结构，对接焊缝需要做无损检测，保证承压壳体的密封性和结构强度。罐体内部虽然没有在外观上直接呈现，但外部接口的位置已经预留了内部构件的安装空间，比如入口处的挡板安装座、顶部的除雾器支撑件、下部的液相缓冲板固定位，

　　这些内部构件的安装点位在筒体卷制焊接阶段就会提前焊接好对应的连接板，避免后期在承压壳体上动火焊接破坏整体结构性能。在实际运行过程中，混合介质从入口进入罐体后，流速突然降低，液相中的大液滴会在重力作用下沉降到罐体底部的液相空间，气相则携带细小液滴向上流动，经过顶部的除雾元件时将细小液滴捕集，分离后的气相从顶部出口排出，液相在罐体底部停留足够时间让夹带的气泡析出后从液相出口排出，整个罐体的长度和直径的比例经过流场仿真优化，既保证气液两相有足够的分离停留时间，又不会让设备整体长度过长导致运输和安装难度提升。另外，筒体上设置的多个小直径管嘴是为了安装温度、压力等检测元件，这些检测点的位置选择在流场相对稳定的区域，避开介质入口的湍流区，

　　保证检测数据能真实反映罐内的工艺运行参数，支座的设计还考虑了设备运行时的热胀冷缩位移，其中一个支座设计为固定端，另一个为滑动端，滑动端的底板会设置长圆孔或者放置滑板，允许罐体在温度变化时产生轴向位移，避免产生过大的热应力。整个罐体的外表面设置了均匀布置的保温钉接口，方便后期安装保温层，减少设备运行时的热量损耗，所有外露的接口法兰都采用标准压力等级，能和行业内通用的管线、阀门配件直接匹配，不需要额外制作转换连接件，降低现场安装的工作量。对于结构设计从业者来说，这类卧式分离罐体的建模过程需要重点关注各个接口的定位尺寸、支座的安装位置、封头和筒体的连接公差，所有的焊缝坡口形式、接管的伸出长度都要符合对应的制造标准，保证模型导出的工程图能直接指导车间的下料、卷制、焊接、组对等工序，避免因为建模时的尺寸偏差导致制造过程中出现返修问题。在设备选型阶段，这类罐体的处理能力和筒体直径、长度直接相关，设计时需要根据处理的介质流量、气液比、分离精度要求来确定具体的尺寸参数，同时还要考虑现场的吊装条件，确保设备整体运输和吊装时不会和现场的管廊、构架产生干涉。
