3D打印机双金属热端喉管结构

　　该零件属于熔融沉积成型设备热端总成中的喉管部件，主要承担加热块与冷端散热段之间的连接、隔热和耗材导向任务。喉管上端为光滑圆柱段，用于插入冷端散热体或挤出固定座，依靠圆柱外圆形成定位；下端设置外螺纹，用于与加热块或热端基座旋合，保证热端在装配后具有确定的轴向位置。中心为贯通孔道，耗材从冷端进入后沿孔道向下输送，最终到达喷嘴熔融区。

　　在实际打印工况中，喉管所处位置非常关键。它既要把喷嘴和加热块固定在挤出机构上，又要尽量减少热量向冷端传递。若热量沿喉管持续上传，耗材会在冷端附近提前软化，造成送料阻力增大、回抽异常、堵料或表面拉丝。该结构采用双金属思路，将不同材料区域组合在同一传力路径上：下部靠近热源的部位需要耐高温、耐螺纹连接载荷，并与熔融耗材环境相适应；上部则强调较低的热传导和稳定的安装配合。通过材料与结构的组合，可以在保证机械连接强度的同时，削弱热流沿轴向向上扩散。

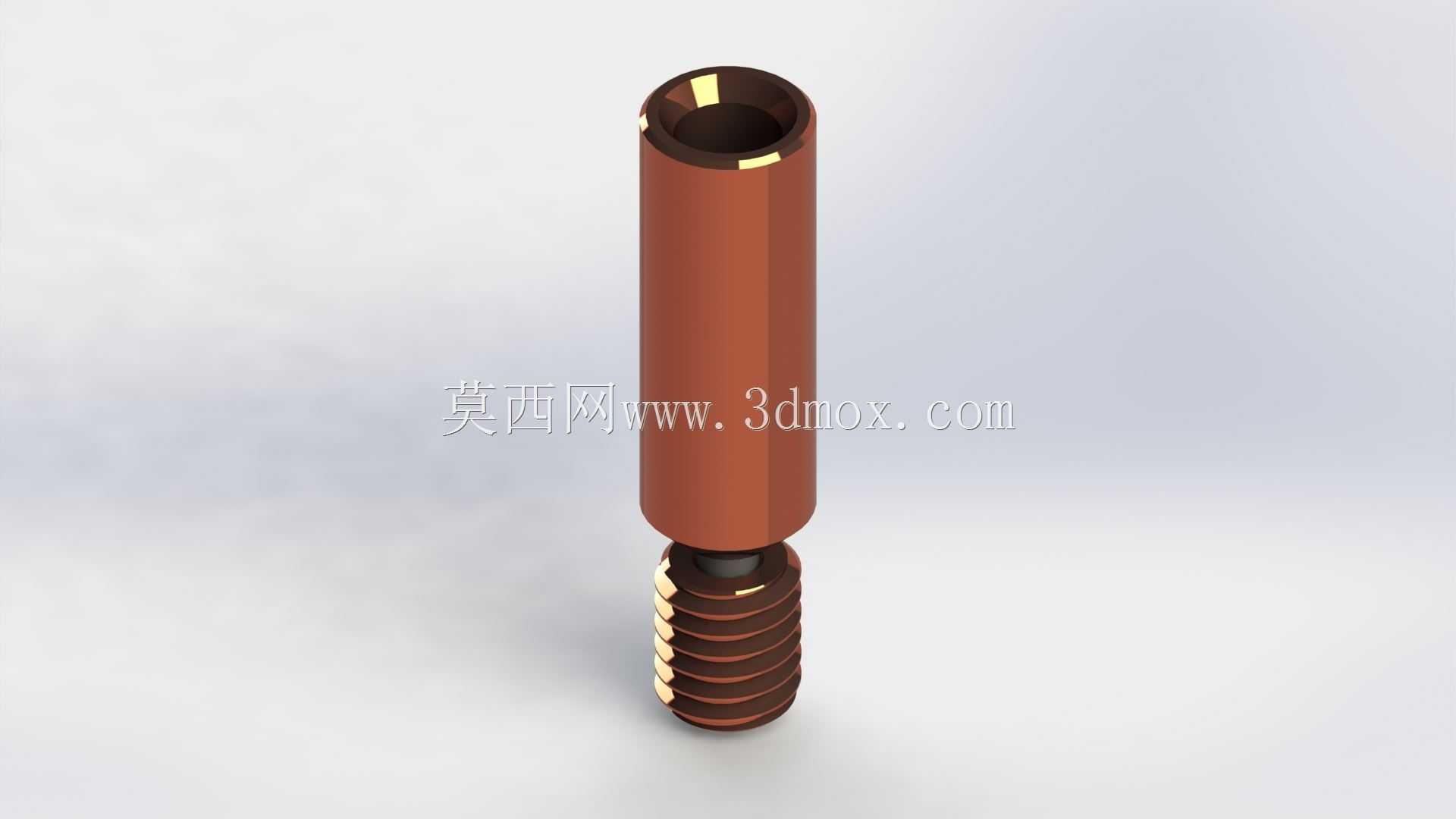

　　外形上，零件整体呈细长管状，上端圆柱直径较大，端面开有中心孔，孔口承担耗材导入功能。圆柱外圆可作为装配基准面，装入散热体孔位后能够限制径向摆动。下端螺纹段直径收窄，螺纹牙型沿轴向连续分布，旋入加热块后可通过螺纹啮合承受热端重量、挤出反力以及维护拆装时产生的扭矩。螺纹根部与圆柱段之间形成台阶，该台阶在装配时可作为轴向限位面，也可配合加热块端面控制旋入深度。

　　从安装边界看，设计时需要同时校核冷端孔位、加热块螺纹孔和喷嘴同轴度。喉管轴线若与送料齿轮路径偏斜，耗材进入中心孔时会产生附加摩擦，长期运行后可能出现进料不稳。上端圆柱段与散热体之间应保持合适配合，过松会引起热端晃动，过紧则会增加拆装难度。下端螺纹有效长度需要覆盖加热块连接厚度，并留出喷嘴或热端组件的装配空间；螺纹过长可能导致干涉，过短则会降低连接可靠性。

　　中心孔道是该零件的功能核心。孔道需要沿全长保持顺直，内壁过渡处不应出现突变台阶，以免丝材在推送过程中被刮削或卡滞。对于柔性耗材，孔道对中与内壁连续性更加敏感；对于高速打印工况，喉管还要承受频繁回抽和快速送丝带来的往复摩擦。下部靠近加热区的孔壁温度较高，材料应具备良好的耐热性和抗蠕变能力；上部远离热源，则通过较薄截面或低导热材料延长热阻路径。

　　在热端布局中，喉管并不直接承担熔化塑料的全部热负荷，但它决定了冷热区的分界位置。加热块温度通常远高于耗材软化点，而冷端散热片需要维持在较低温度范围内。喉管的细长结构本身就是一种热阻设计，热量通过较小截面向上传递时会受到限制；双金属方案进一步利用材料导热系数差异，使高温区保持强度和耐久，低温区降低热扩散。这样可以让温度梯度集中在喉管附近，减少散热风扇负担，也有助于稳定熔融压力。

　　维护方面，喉管属于热端中容易受到耗材碳化、漏料和拆装磨损影响的零件。下端螺纹在高温环境下反复旋合，需要保证牙型完整和端面清洁；中心孔若发生残留耗材碳化，会造成流量不足或出料偏移。模型在建模时应保留螺纹外径、底径、有效旋合长度、上端圆柱定位面、中心孔直径以及台阶位置等关键信息，便于后续工程图生成、装配干涉检查和备件加工。

　　该结构适用于兼容Creality系列热端安装方式的挤出系统，可用于桌面级FDM设备、改装热端、高速挤出模组以及维修替换场景。结构设计重点不在复杂外形，而在细长管件的热-力耦合平衡：既要有足够刚性支撑加热块和喷嘴，又要通过截面、材料和螺纹布局控制热流；既要保证耗材通道顺畅，又要满足频繁拆装和高温工作的可靠性。
