BIGTREETECH SKR V1主控板防护安装壳体

　　这套壳体结构面向桌面级FDM 3D打印机的电控改造场景，核心作用是为BIGTREETECH SKR V1主控板提供封闭防护、规整安装位与强制散热通道，解决裸板直接挂载在铝型材机架上容易被线材剐蹭、金属碎屑短路、散热气流散乱的常见问题。

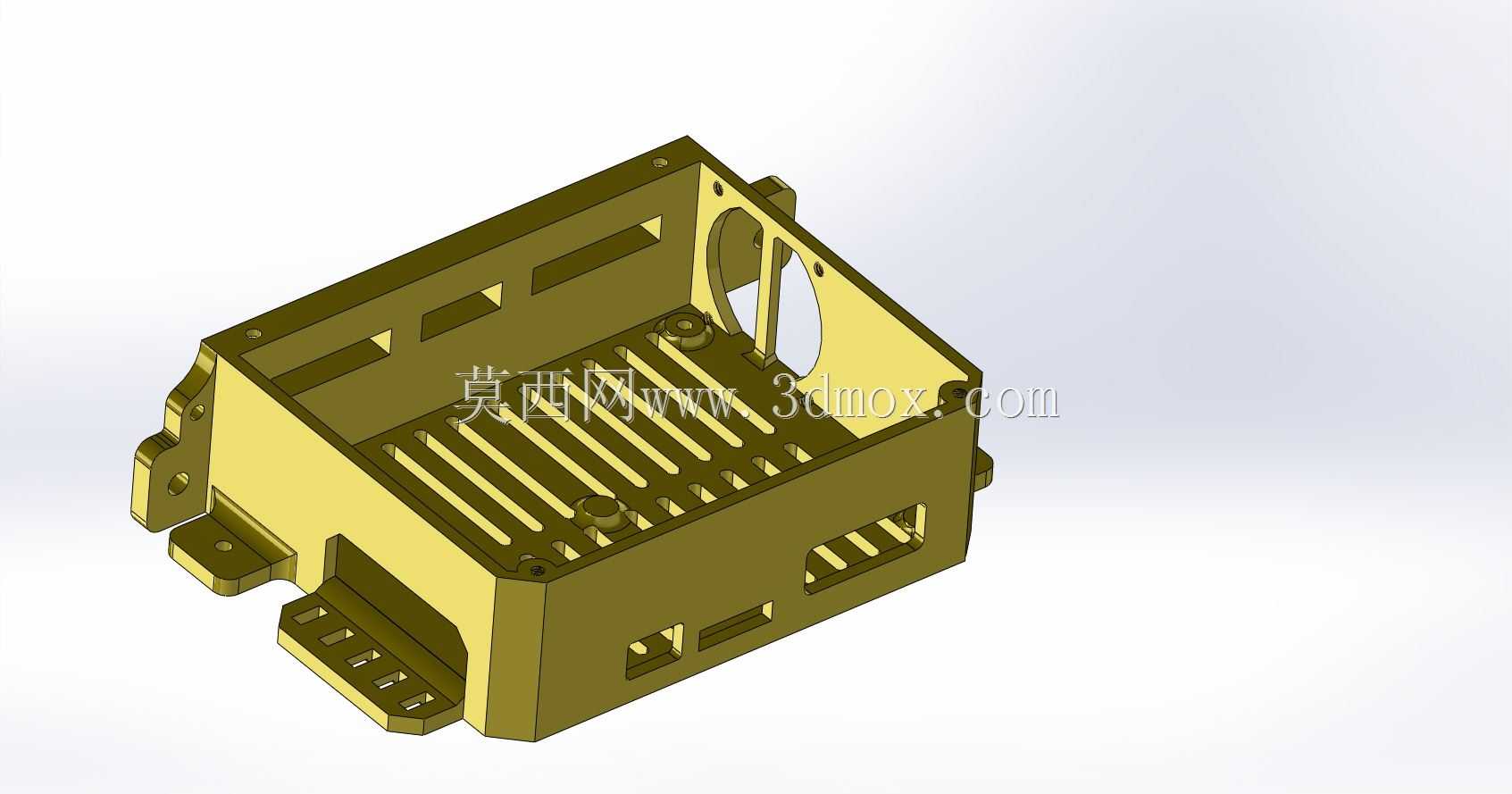

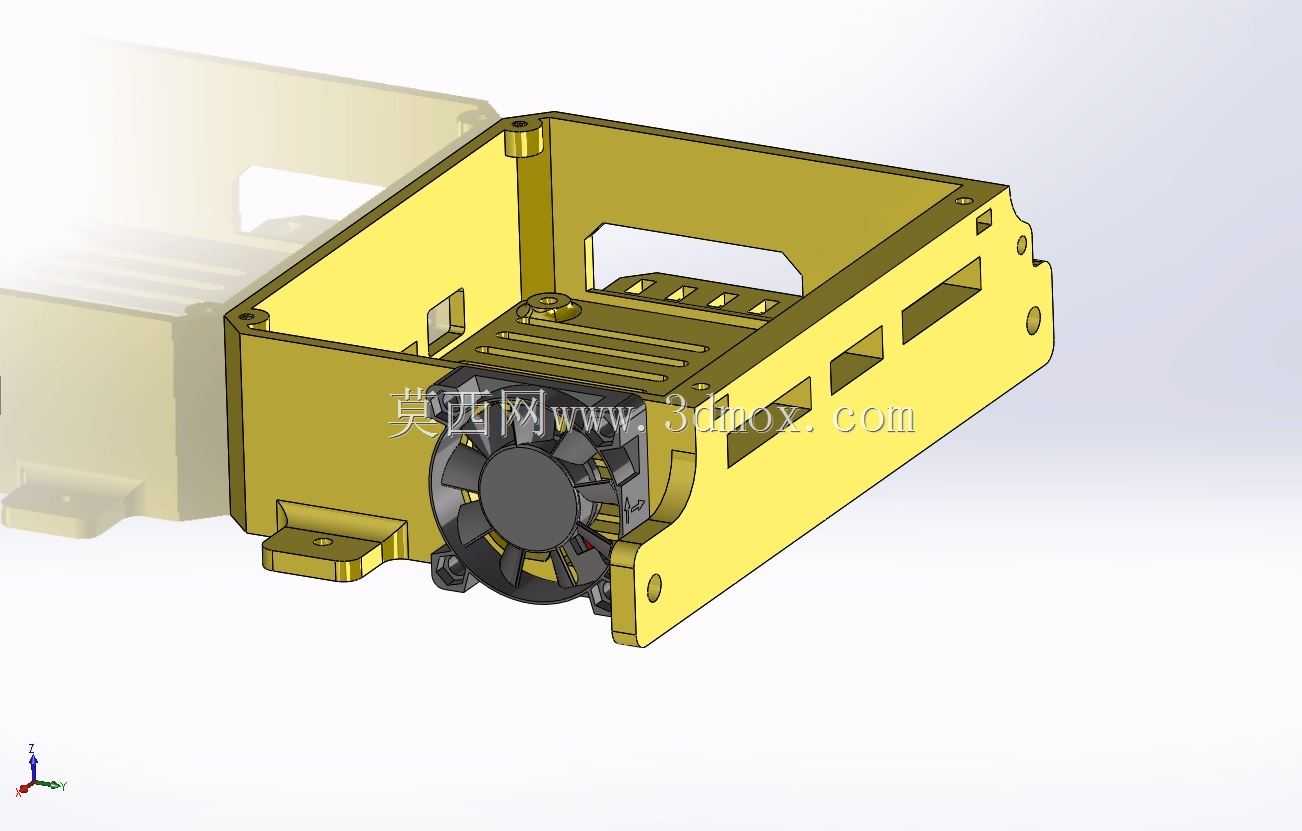

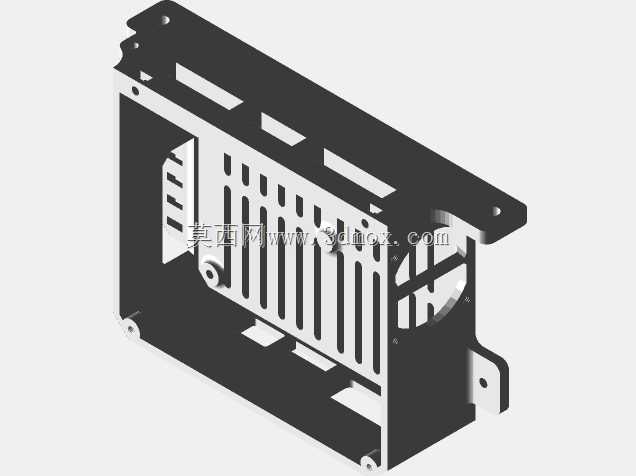

　　从整机布局来看，壳体采用敞口盒型承托结构，主控板从盒体上方置入，四周立边围出完整防护边界，避免接线拉扯时板边受力翘曲；盒体底部分布多组长条形通风格栅，格栅走向顺着40×40轴流风扇的送风方向排布，冷却气流可以直接穿过步进电机驱动芯片的散热片区域，不会在盒底形成紊流死区。盒体侧壁预留了风扇安装圆孔与对应固定孔位，风扇贴装在壳体侧端后，风路沿盒内纵向贯通，热风从对侧与底部格栅排出，相比裸板自然对流，驱动模块长时间高速打印时的温升控制更稳定。

　　安装固定逻辑做了两层适配：盒体底部伸出带孔安装耳，既可以通过M3螺钉直接锁附在2020铝型材的端面槽位，也能贴合型材平面完成侧装，安装耳的开孔位置避开了盒内部件投影区，锁螺丝时工具不会磕碰板载电容与接线端子。盒体内部的固定点位全部围绕M3螺纹规格设计，较厚的侧壁上加工出两道嵌槽，可预先压入2颗M3方螺母，主控板对位后从外侧拧入M3螺钉即可完成锁紧，不需要在盒内狭小空间盲装螺母；盒底另外设置4处M3螺纹连接柱，对应主控板的四个安装孔，螺钉从盒体下方旋入后直接托紧电路板，板底与盒底之间留出均匀间隙，既避免电路板背面焊点直接接触硬质盒体造成磨损，也让气流可以从板下缝隙流通，带走板底稳压芯片的热量。

　　壳体侧壁根据SKR V1板载接口的位置开出对应避让槽，USB接口、电源输入端子、步进电机接线座、热床与喷头加热输出口都能从槽位正常伸出，插拔线材时不会被盒壁干涉，槽口边缘预留了少量余量，接插件外壳不会和盒体发生硬挤压。盒体边角做了加厚处理，频繁拆装维护时不容易出现开裂，所有螺接位的STL实体内部已经预置完整螺纹牙型，打印完成后可直接拧入M3螺钉，首次装配时仅需用螺钉攻合一遍即可形成稳定螺纹连接，不需要额外预埋铜螺母；如果经过多次拆装后螺纹出现磨损，也可以直接更换为M3热熔螺母完成修复，维护成本很低。

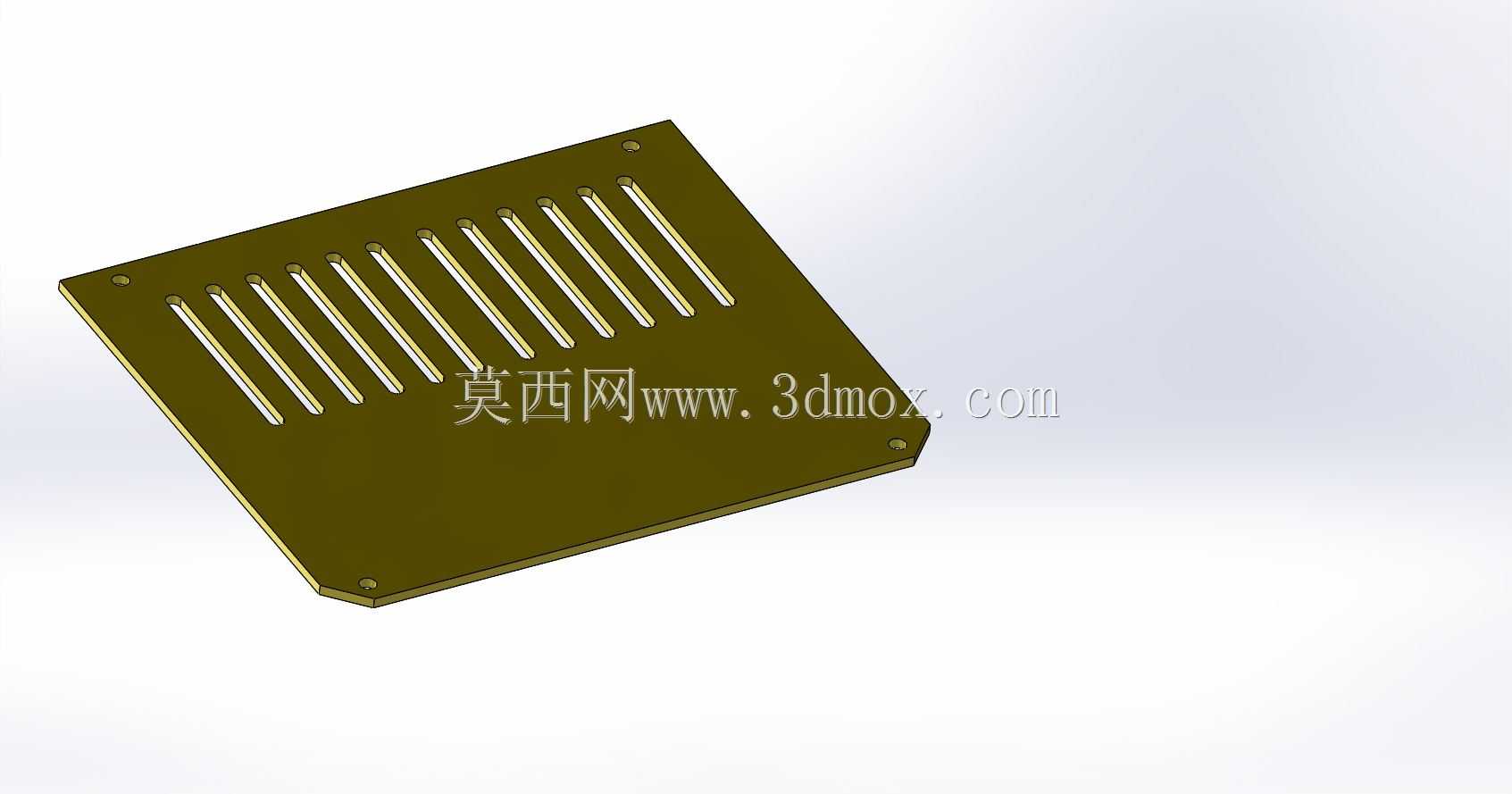

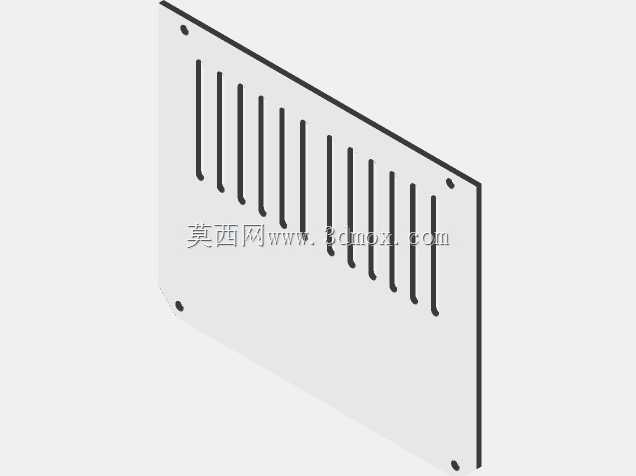

　　外形尺寸完全围绕SKR V1板的外接轮廓设定，盒体内腔长宽比电路板大出装配余量，板体放入后四周留有均匀空隙，高度方向覆盖最高板载元件的顶部，盒盖合上后不会挤压电容、跳线帽等凸起部件；外部安装耳的外伸长度控制在型材安装边界内，挂载在打印机机架下方或侧梁上时不会和同步带、运动拖链发生运动干涉。整套结构把电路板防护、散热风道、机架安装三个功能整合在单个盒体上，不需要额外加工转接件，打印完成后仅需标配M3螺钉与一颗40×40散热风扇即可完成整套电控部分的固定装配。
