牧田修边机方形导向底座结构

　　这套结构针对手持电动修边机在直边模板上作业时的导向需求展开，核心是把原有圆形机身的支撑方式转换为方形平面贴合方式。木工开槽、封边修齐、模板仿形、靠尺加工等场景中，操作者常需要让刀具沿直线边界稳定移动；普通圆形底座在直角靠板或直边模板旁滑动时，接触关系容易随手腕角度变化而产生偏移，尤其在薄板修边、内嵌铰链槽、门板线型加工和夹具限位作业中，轻微的摆角都会反映到加工边缘上。方形底座通过平直侧边与模板形成连续接触，使机身移动路径更受约束，降低仅凭手感控制方向的难度。

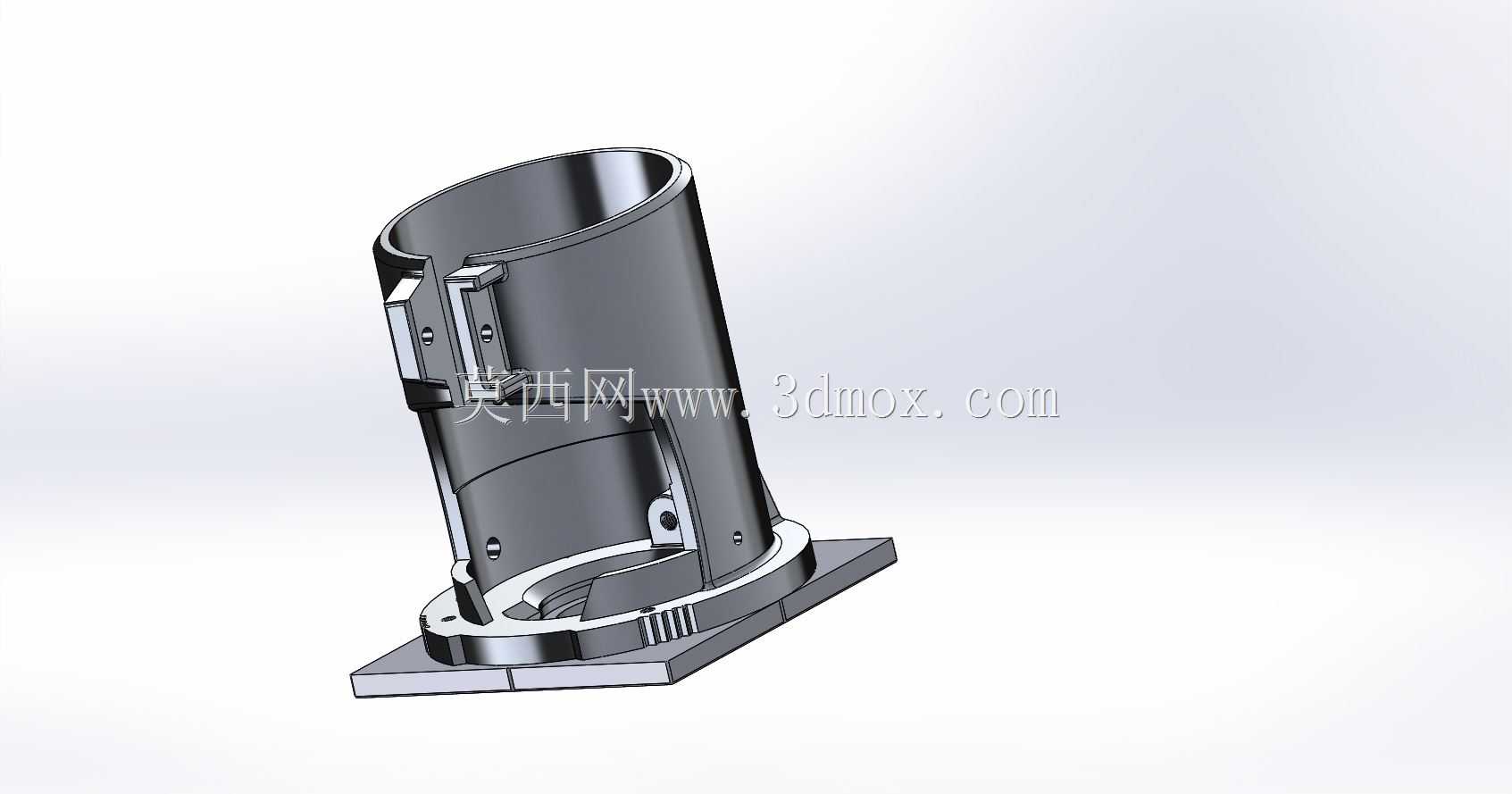

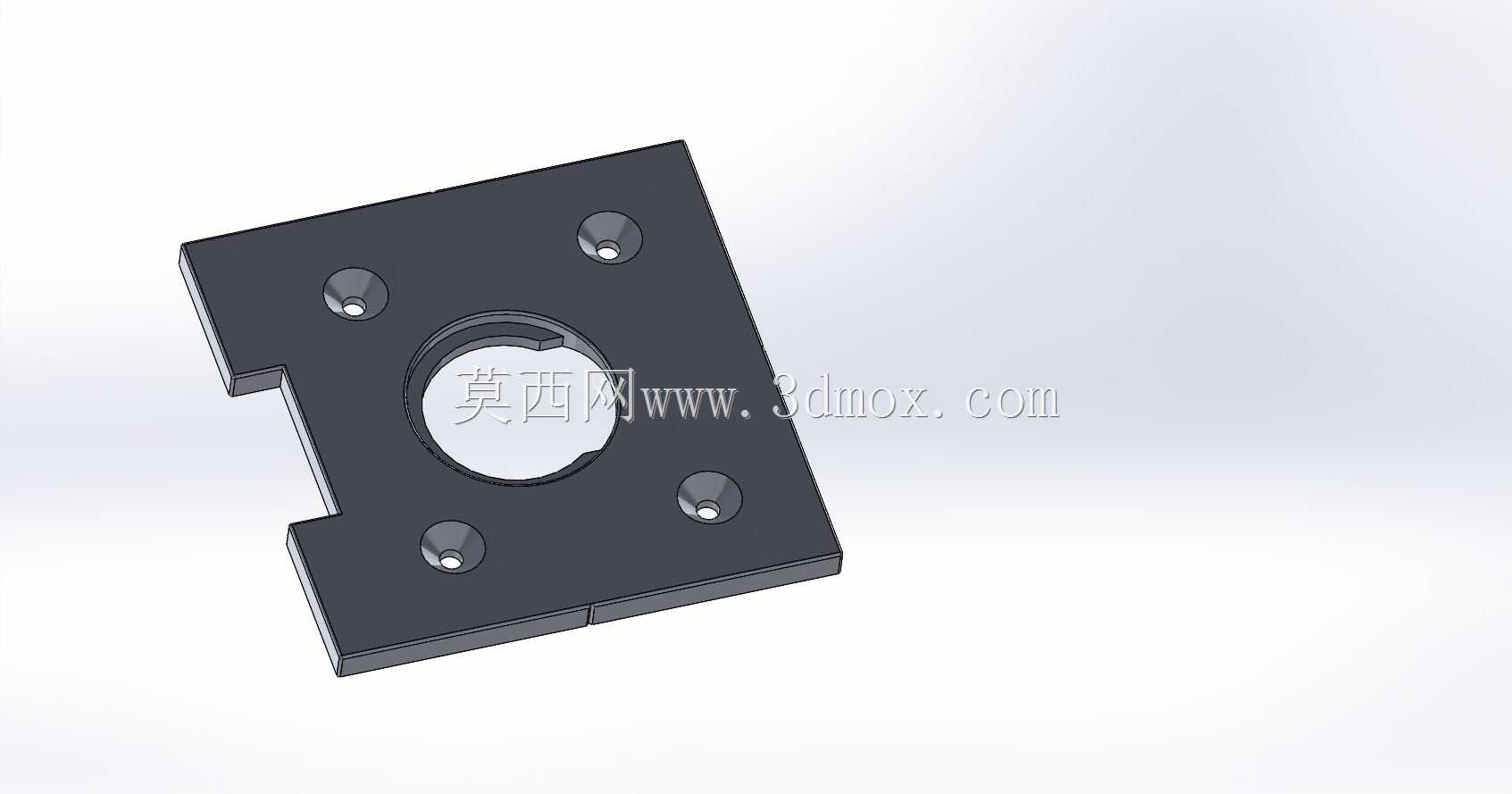

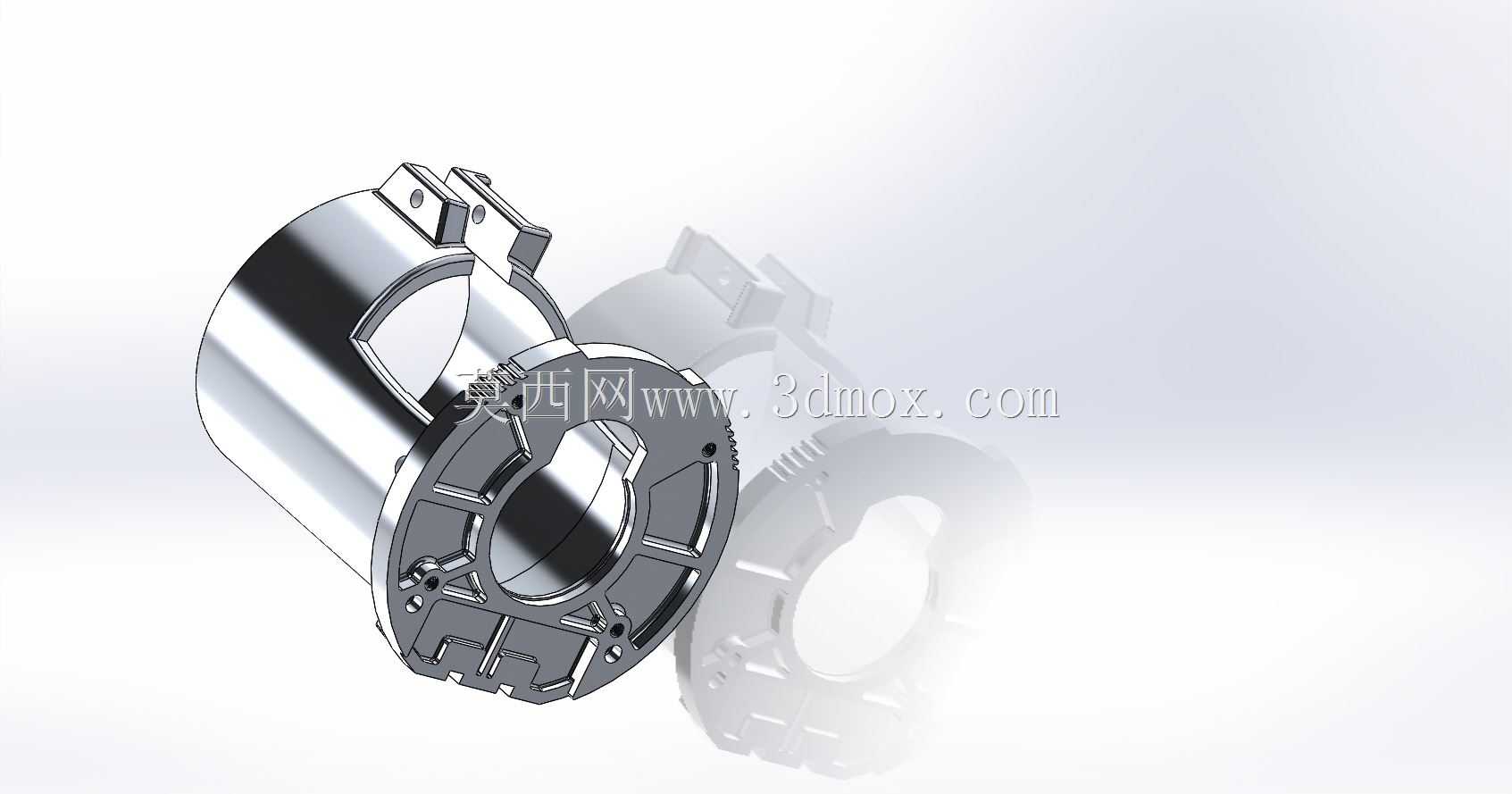

　　从结构组成看，模型包含下部方形安装板、中部承托筒身、上部抱紧箍以及侧向锁紧与调节构件。底板承担贴合作业面和传递导向力的作用，四角外伸形成稳定支撑边界，中间开孔为刀头和刀具护罩留出通过空间。底板上的台阶与环形定位区域用于和筒身下端配合，保证支撑面与刀具轴线之间的垂直度。筒身并非简单圆筒，外侧设置了纵向加强筋、安装耳位和锁紧块配合面，既容纳修边机主机，也承担夹紧时的局部载荷。上部开口采用剖分箍结构，借助螺钉收紧后抱紧主机外壳，使电动工具与底座成为相对固定的整体。

　　设计思路上，该底座没有改变修边机本身的切削功能，而是在主机外部增加一个可重复拆装的导向载体。主机装入筒身后，刀具轴线应与底板平面保持垂直，底板下表面作为基准面贴靠工件，侧边缘作为导向面贴靠模板。操作者推进设备时，侧向接触力通过底板边缘传递到模板，而不是由手部单独维持方向。这样在长直边修形时，运动轨迹更接近被靠模板的几何边界；在直角区域附近转换方向时，方形边线也能提供比圆弧面更明确的方位参照。

　　外形与安装边界需要围绕主机外径、刀头伸出区和底板干涉区共同确定。筒身内径依据牧田RT700C主机外壳的配合段建立，抱紧开口处预留弹性变形量，避免锁紧时出现硬顶或夹持不稳。筒身高度要覆盖主机下部足够长度，使插入后不发生晃动，同时不能遮挡散热区、开关操作区和深度调节部位。底板边长需超出筒身投影范围，形成可靠的支撑跨距；若底板过小，贴靠模板时稳定性不足，若底板过大，则在窄料、内凹区域或靠近夹具时容易产生干涉。底板中央通孔直径要大于最大刀具及护罩摆动范围，周边保留足够壁厚承受侧向推力。

　　安装孔和连接耳的位置遵循主机原有装配关系，螺钉孔轴线与筒身局部凸台对应，避免薄壁区域直接受夹紧力。侧向锁紧块的接触面采用与机身外壳相适应的弧面或平面压接形式，螺钉收紧时压力分布在较大面积上，减少塑料外壳局部压痕。底板边缘可作为靠模面，因此其直线度、与底面的垂直度以及两侧边的平行度都应在建模时给予约束。若后续进行加工或打印制作，底板下表面需要保持平整，边角可设置轻微倒角以减少刮擦工件，但导向长边不宜做成大圆角，否则会削弱直边靠模的准确性。

　　在实际使用中，这类底座特别适合需要沿直边模板滑动的工序。例如制作柜体时，修边机沿模板修整胶合板边缘；加工嵌槽时，底座侧边靠住定位条完成直线进给；在重复零件生产中，同一模板可约束多件工件的加工边界。底座还能提高新手操作的可控性，因为设备的横向自由度被模板限制，操作者主要负责进给速度和下压稳定性。对于三维结构设计人员，建模时应重点检查主机装配间隙、刀具与底板开孔的安全距离、锁紧螺钉行程、底板支撑跨距以及导向边与刀具中心的固定偏移量。该偏移量在仿形加工中直接决定成品尺寸，需要在结构中明确并保持一致。

　　筒壁外侧的筋板并不仅是造型特征，它们提高了抱紧区域和底板连接区域的刚性，使夹紧力不易造成筒身椭圆变形。底板与筒身交界处承受弯曲载荷，推进过程中侧向反力会在该区域形成力矩，因此过渡圆角、加强肋和螺钉柱位置都需要连续传力。上部箍带的开口宽度决定夹紧范围，开口过窄会导致调节量不足，开口过宽则可能降低筒身圆度保持能力。模型中各零件按照实际装配关系建立，能够用于检查主机装入方向、锁紧件操作空间以及底座在工件表面的通过性。

　　从维护和制造角度看，该结构适合采用金属切削、铝板加工或高强度增材制作等方式实现。底板若选用耐磨材料，可长期在模板和工件表面滑动；筒身若采用轻质材料，则能减少手持端总重量。两种材料组合时，应注意连接孔位的同轴度和紧固件防松。底板工作面可设置低摩擦表面，但不能因涂层或垫片改变刀具到底板的基准距离。整体结构在满足夹持可靠的前提下，应尽量让重量集中在下部靠近底板的位置，以提高设备放置和进给时的稳定性。
