工业浸入式螺纹法兰电加热管结构设计

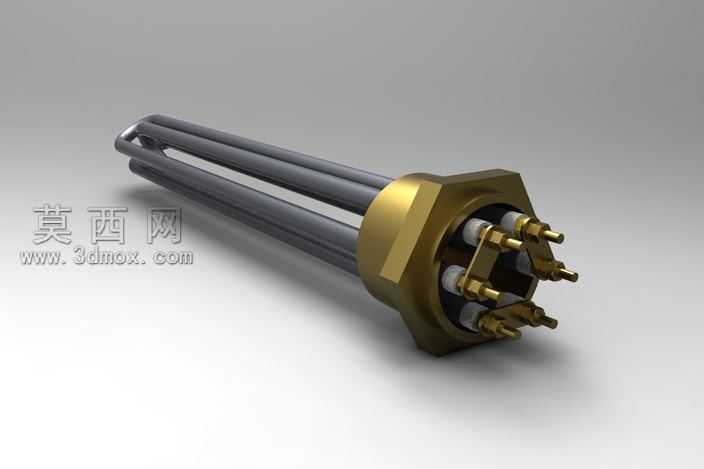

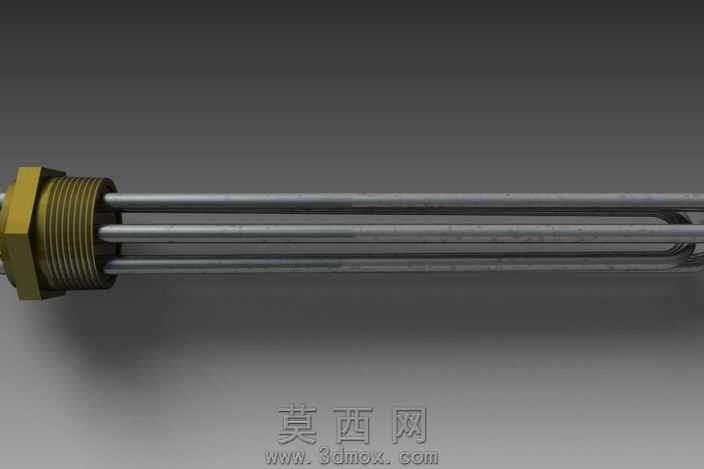

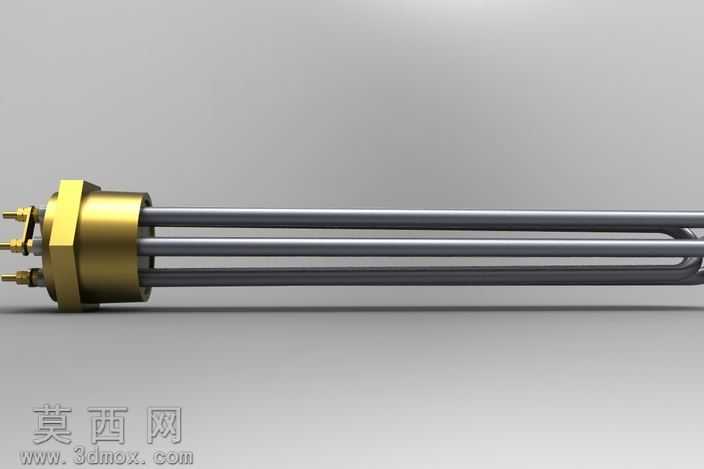

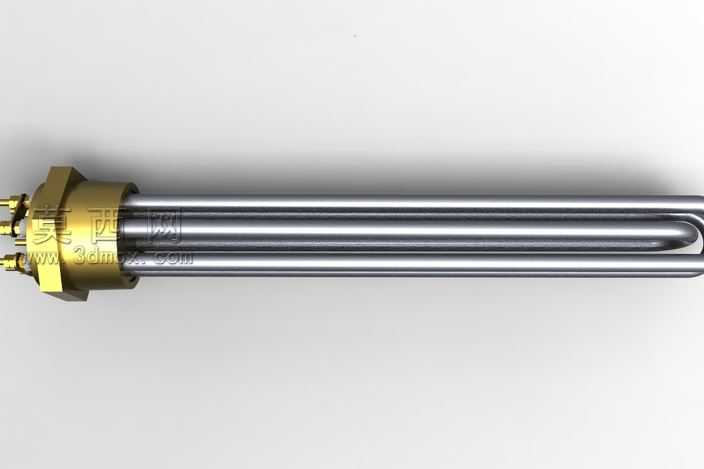

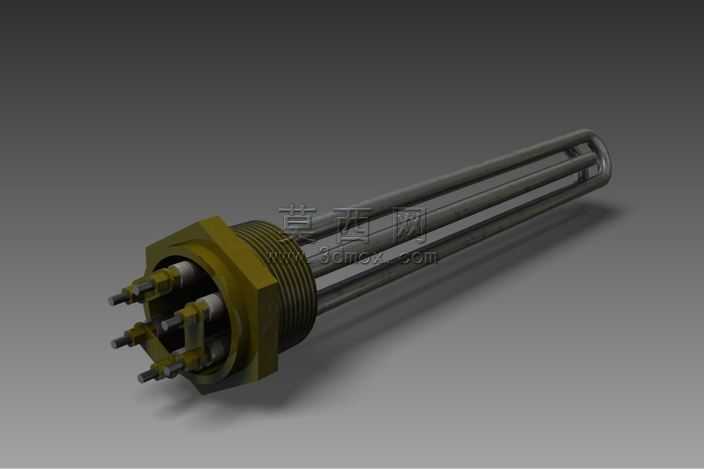

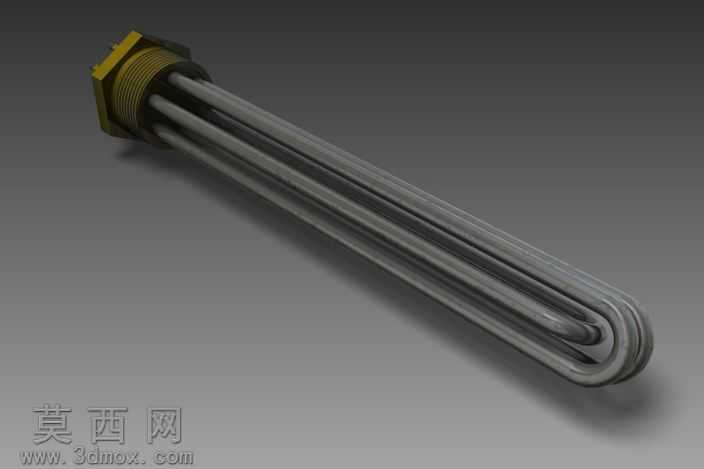

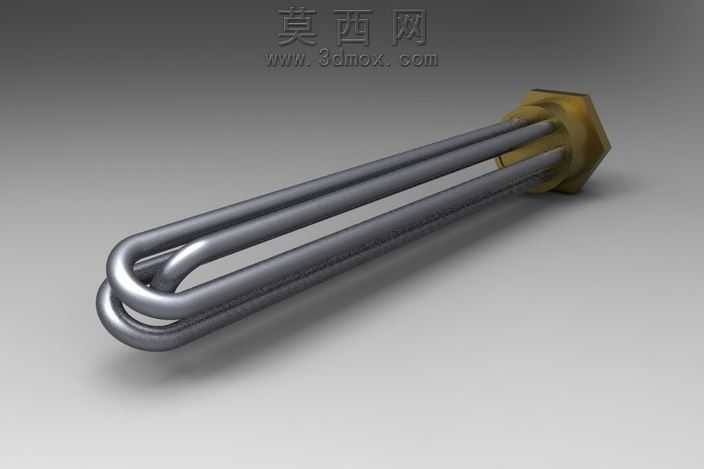

本模型为工业浸入式螺纹安装电加热元件的三维设计成果，建模阶段采用参数化设计逻辑完成全结构搭建：首先依据工业加热元件的通用安装规范，确定六角螺纹法兰的公称尺寸、螺纹牙距与密封面宽度，通过拉伸、螺旋扫描、阵列特征完成法兰基体的建模，法兰表面的六角拧动面、外螺纹段、端部接线柱安装孔均按照实际加工公差预留装配余量。加热管主体部分采用多根U型金属加热管平行排布的结构，通过扫描特征生成单根加热管的管体轮廓，再以法兰端面中心为基准完成环形阵列，保证每根加热管的间距均匀，既满足发热功率的均匀分布要求，也避免管体间距过小导致的局部过热问题。接线端部分的结构设计充分考虑电气安全与接线便利性，每根加热管的端部均设计有接线柱、绝缘固定座与锁紧螺母，通过装配约束将所有接线部件与法兰端盖完成配合，清晰呈现内部的绝缘隔离结构与接线排布逻辑。材质渲染阶段针对不同部件的实际应用材质做了区分：法兰部分采用黄铜材质的金属质感渲染，调整表面粗糙度参数模拟铸铜件的哑光金属质感，同时保留螺纹牙型的细节反光；加热管体采用不锈钢材质，设置较低的粗糙度值呈现耐腐蚀金属的亮面质感；接线端的绝缘部件采用深色工程塑料材质，通过漫反射参数调整呈现非金属的哑光质感。整体模型的结构设计完全匹配工业电加热元件的实际生产逻辑，所有可动装配部位均设置了合理的装配间隙，既可以用于加热设备的选型装配参考，也可作为电热元件结构教学的演示模型，清晰展现浸入式电加热管从安装法兰到发热体、接线端的完整结构组成，还原了该类加热元件在液体加热、设备恒温加热场景下的典型结构形态。
