GoPro运动相机透明防护固定支架

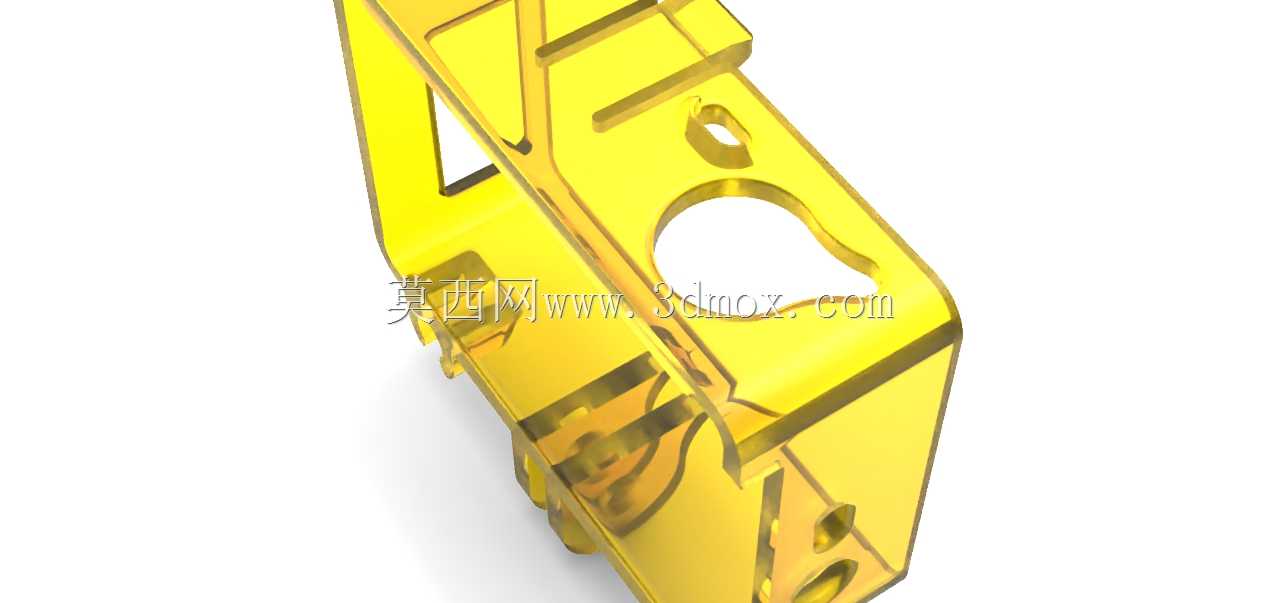

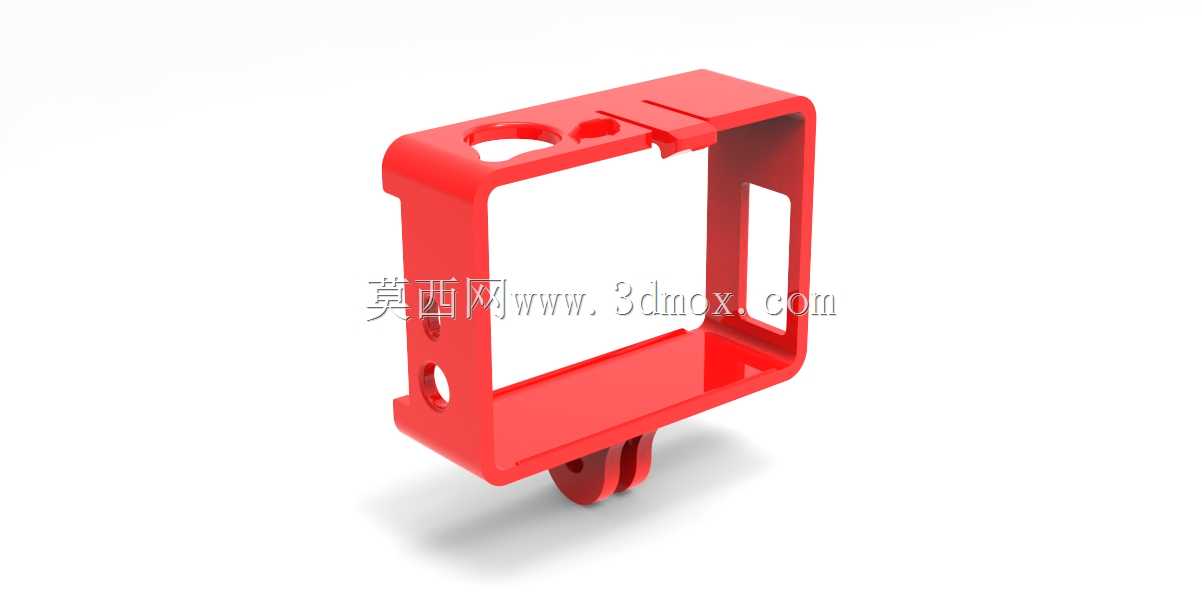

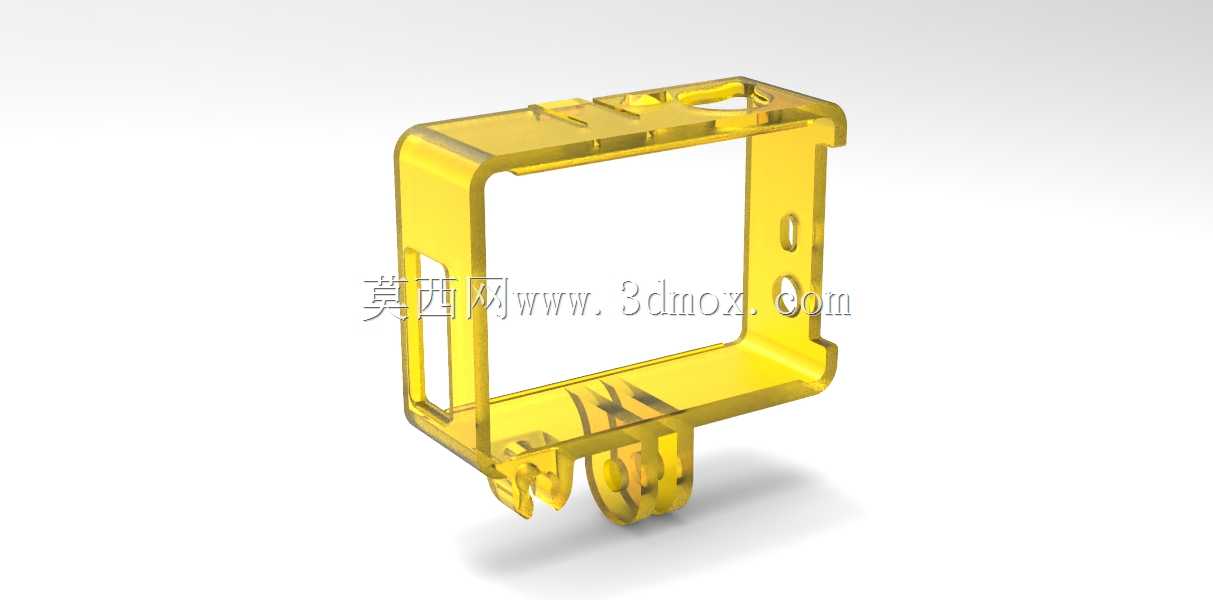

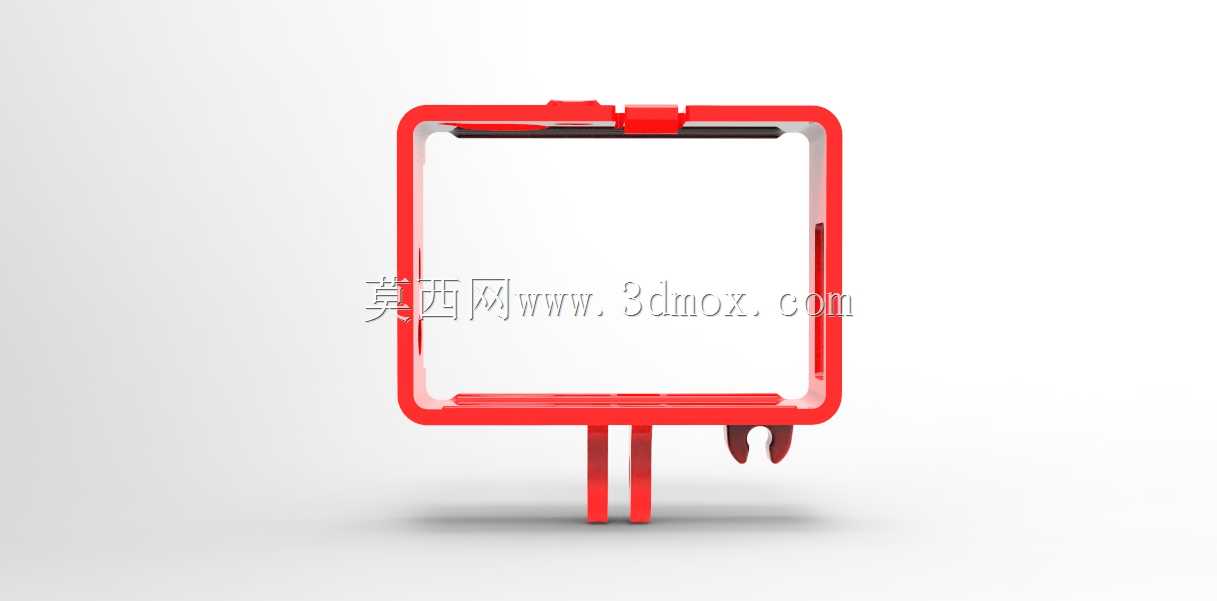

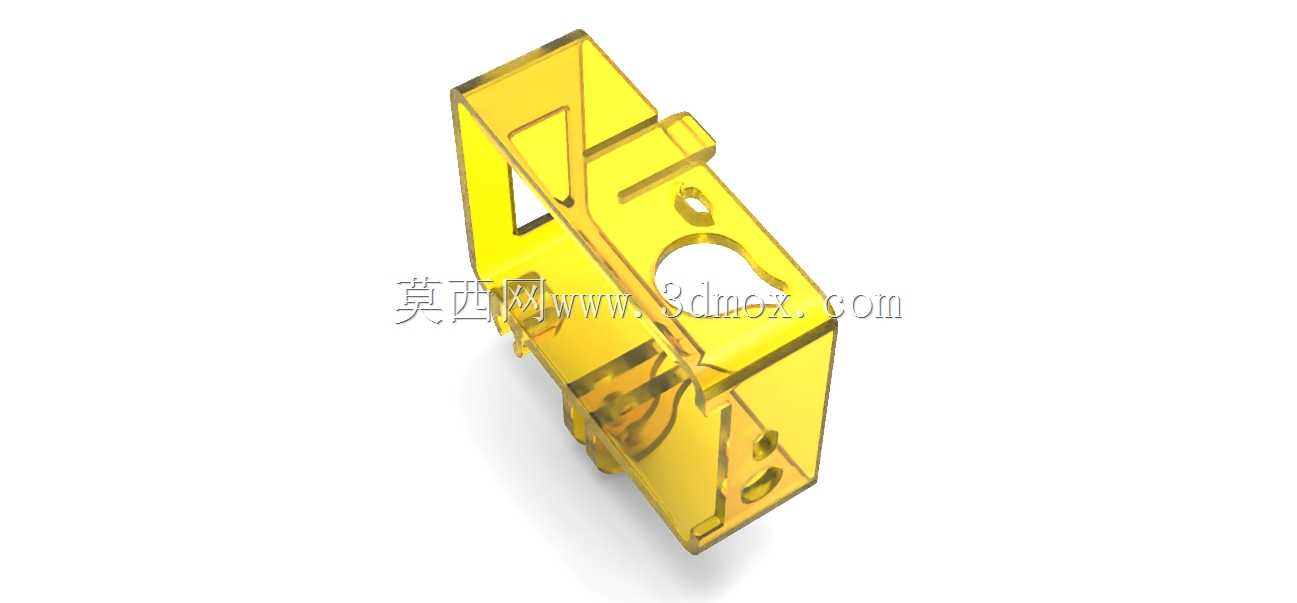

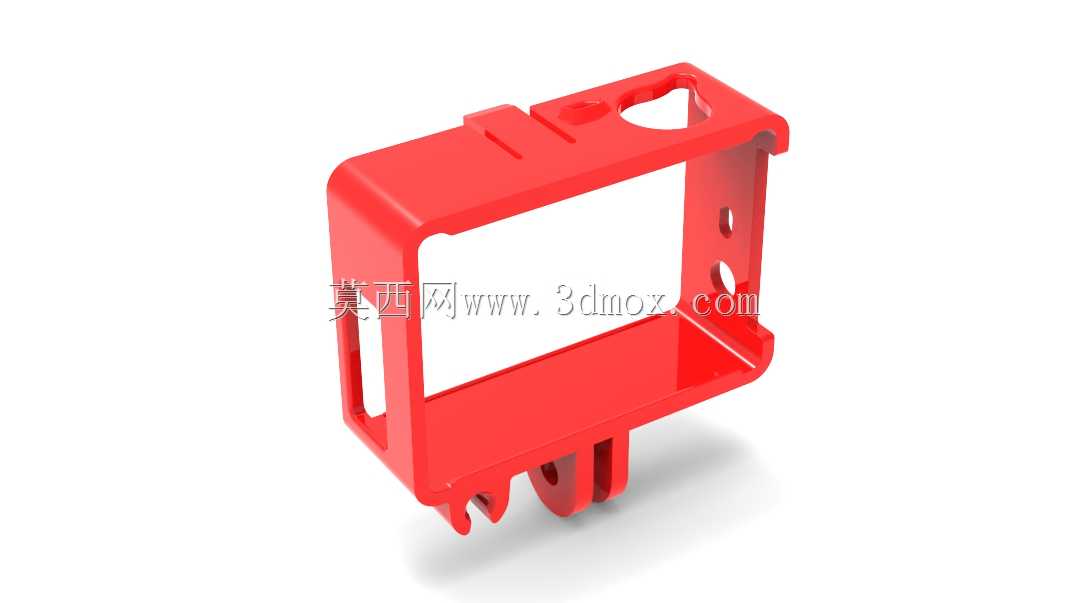

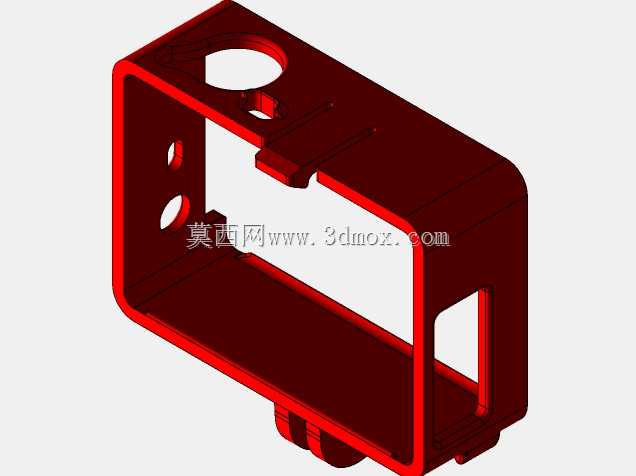

　　这套结构件的核心定位是给运动相机提供轻量化的外置防护与挂载载体，整体采用框型半包构型，没有做全封闭包裹，首先解决户外骑行、水下跟拍、极限运动场景里相机磕碰、剐蹭的问题，同时不会遮挡镜头、收音孔以及机身侧边的操作按键。从结构布局来看，主体框架的内腔轮廓完全贴合对应型号运动相机的外轮廓，四周预留的均匀间隙是为了适配3D打印工艺的成型公差，即便使用PLA或者光敏树脂打印，也能保证相机可以顺畅推入框内，不会出现卡滞或者过松晃荡的情况。框架顶部做了两处凸起的卡扣位，对应相机顶部的接口与按键避让，既可以在装入相机后限制上下方向的窜动，也不会遮挡顶部的录制启停按键，用户不用拆下支架就能直接操作相机。框架侧边开出了两个纵向的长型开孔，

　　大尺寸的开孔对应相机侧面的HDMI与充电接口，小开孔对应状态指示灯与麦克风拾音孔，外接供电或者外接麦克风的时候不用把相机从支架里取出，长时间车载录制或者延时拍摄场景下走线也不会被框架挤压。框架底部延伸出标准的运动相机挂载接头，接头处做了分叉式的弹性卡爪结构，卡爪中间预留了销轴穿装孔，这个结构可以直接适配市面上通用的运动相机快装底座，不管是粘贴在头盔侧面、车把固定座，还是搭配自拍杆、胸带使用，都能直接卡入锁紧，不需要额外加装转换转接件。设计的时候特意把挂载接头和主体框架做成一体化结构，不用额外组装金属嵌件，3D打印完成之后去掉支撑就可以直接使用，弹性卡爪本身依靠材料的韧性实现卡紧，反复插拔也不容易出现断裂。整个框架的壁厚控制在1.

　　8到2.5毫米区间，这个厚度区间对于常见的FDM打印工艺来说，不需要填充过高密度就能获得足够的抗冲击强度，整体打印完成后的重量不到二十克，挂载在头盔上不会给头部增加额外的负重负担，长时间佩戴也不会产生明显的下坠感。框架的边角全部做了大圆角过渡，没有尖锐的直角棱边，一方面是避免打印过程中直角位置出现应力集中，跌落的时候边角不容易开裂，另一方面也防止剐蹭相机机身或者刮伤使用者的皮肤。框体的内侧没有做多余的凸起筋位，仅在四个边角位置做了微小的限位挡边，相机推入之后四个角被挡边托住，前后方向不会从框里滑出，同时相机的背面屏幕完全裸露，用户可以直接触摸屏幕操作参数、回看拍摄素材，不需要翻开任何遮挡盖板。如果是采用透明光敏树脂打印，

　　成品可以呈现半透明的视觉效果，既可以直观看到相机机身的安装状态，也能在支架出现细微裂纹的时候第一时间发现，避免支架断裂导致相机脱落。安装边界方面，整个框体的外部长宽尺寸比相机本体大6毫米左右，厚度方向比相机厚4毫米，在狭小的头盔侧面安装空间里也不会和周边的头戴灯、风镜固定带产生干涉，底部挂载接头的中心和相机镜头的光轴处于同一竖直平面，挂载在车把上的时候镜头不会出现偏心偏移，拍摄画面不会因为支架重心偏置产生抖动。针对户外使用的场景，框架上没有设计容易积水的封闭凹槽，雨天或者水下使用之后水分可以直接从侧边的开孔和框架上下的镂空位置流出，不会在框内积存泥沙，用完之后直接用水冲洗就可以清理干净，不需要拆解维护。结构设计阶段就已经规避了所有需要支撑才能成型的倒扣位置，挂载卡爪的悬空角度调整到45度以上，FDM打印的时候仅需要在框体内腔添加少量易剥离的支撑，不会在支架表面留下大量支撑痕迹，后处理工作量极低。这套支架既可以作为日常运动相机的防护配件使用，也可以作为3D打印入门的结构参考，理解消费类数码配件的安装限位、公差预留、功能开孔的设计逻辑，针对不同尺寸的运动相机，只需要调整内腔的长宽参数，同步偏移侧边开孔的位置，就可以快速衍生出适配其他型号相机的同系列支架结构。
