异形曲面注塑壳体内部加强安装结构

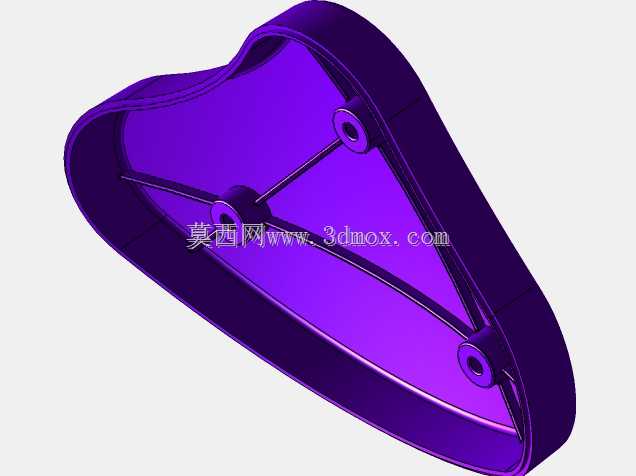

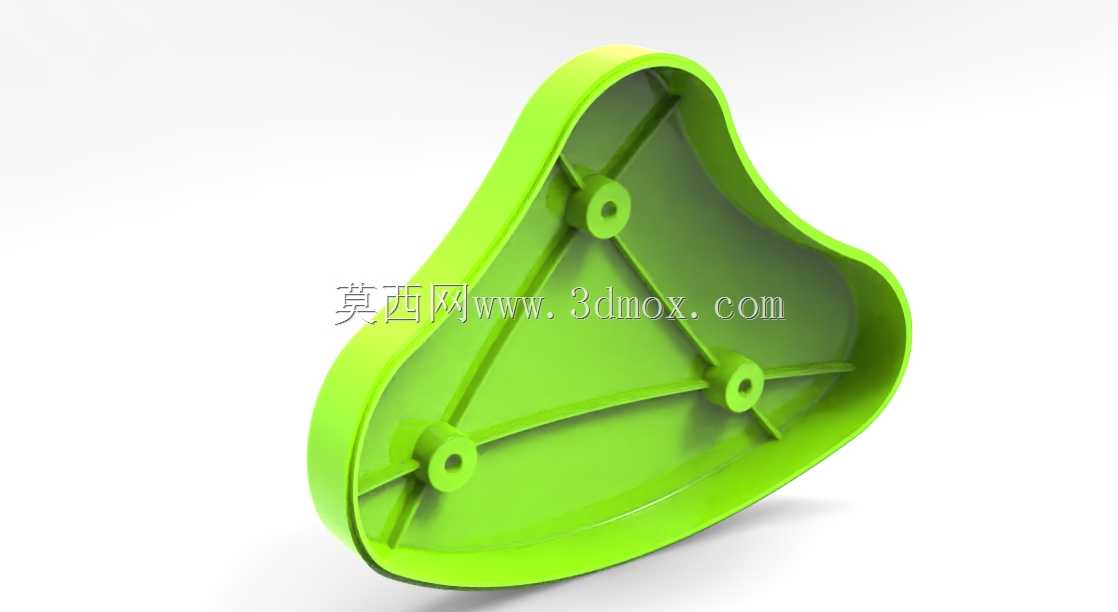

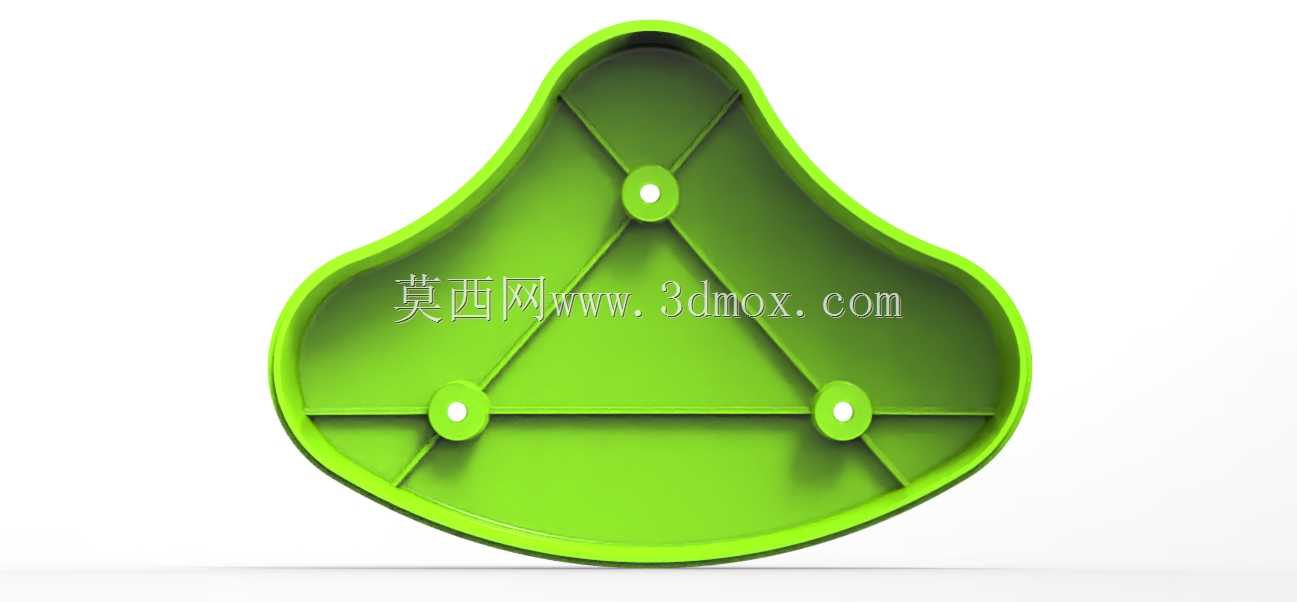

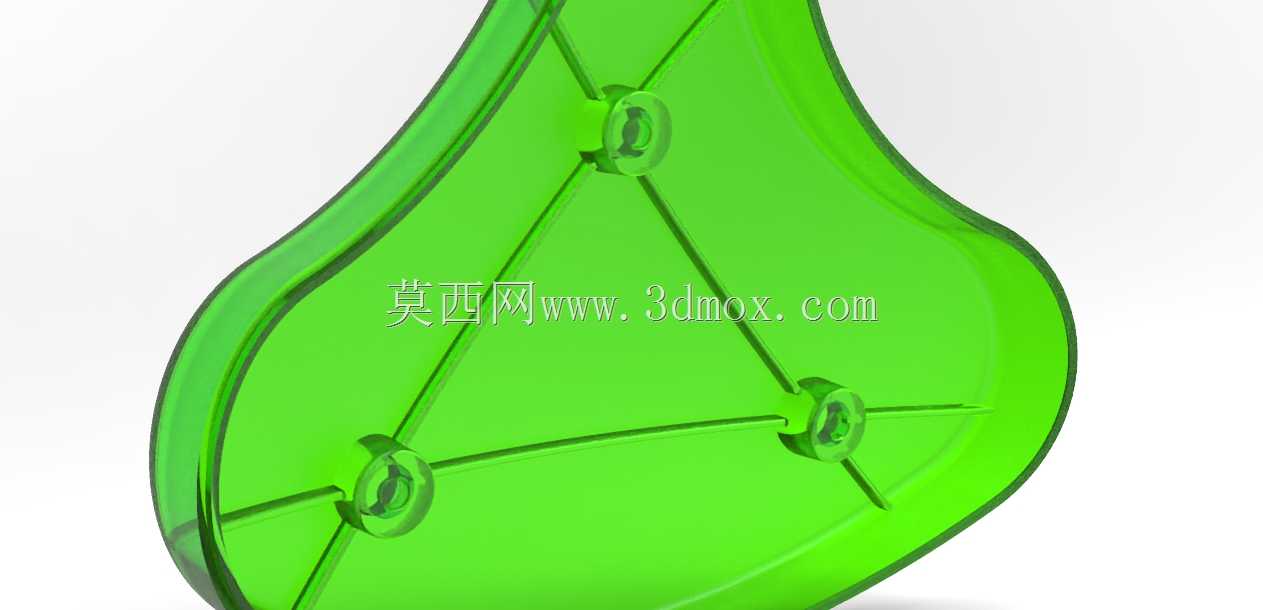

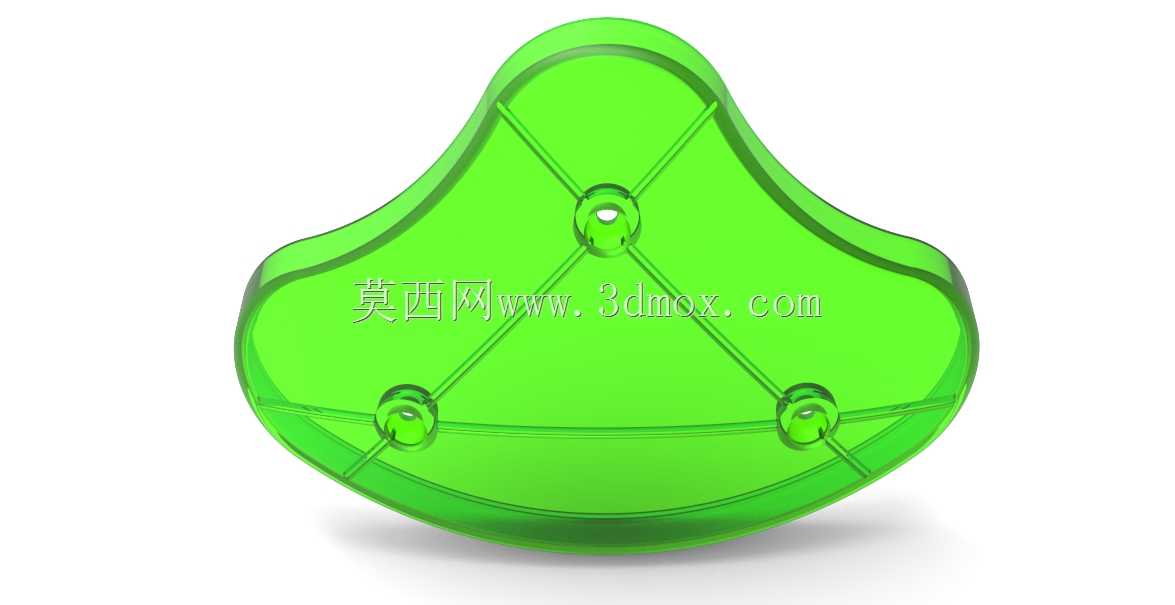

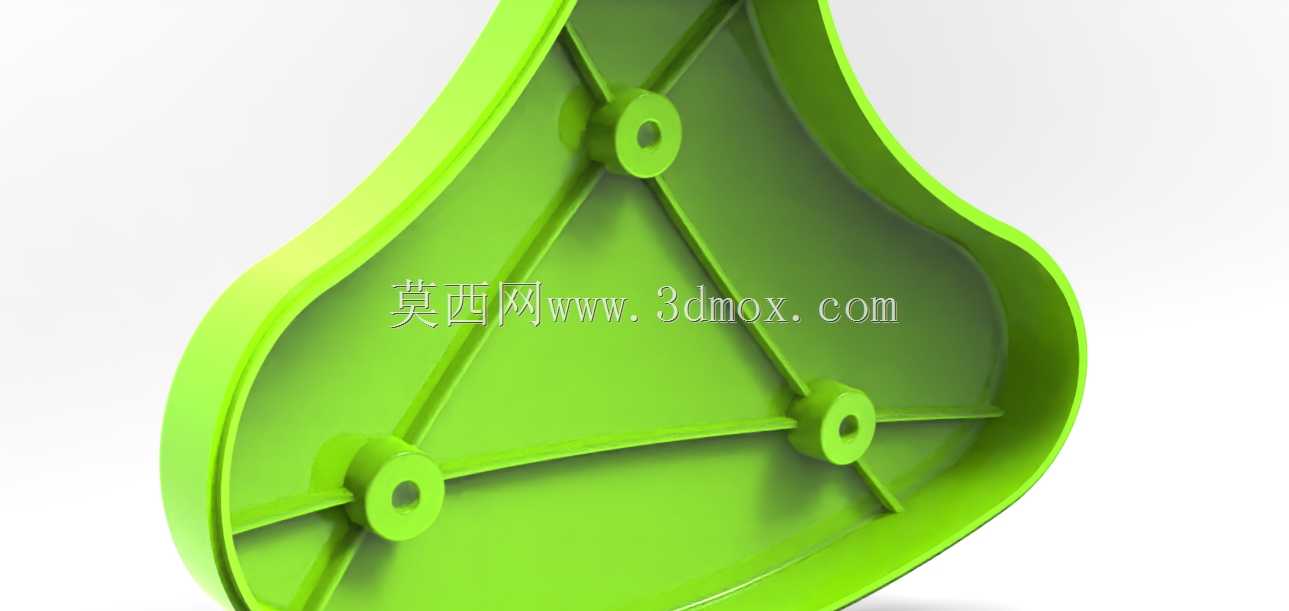

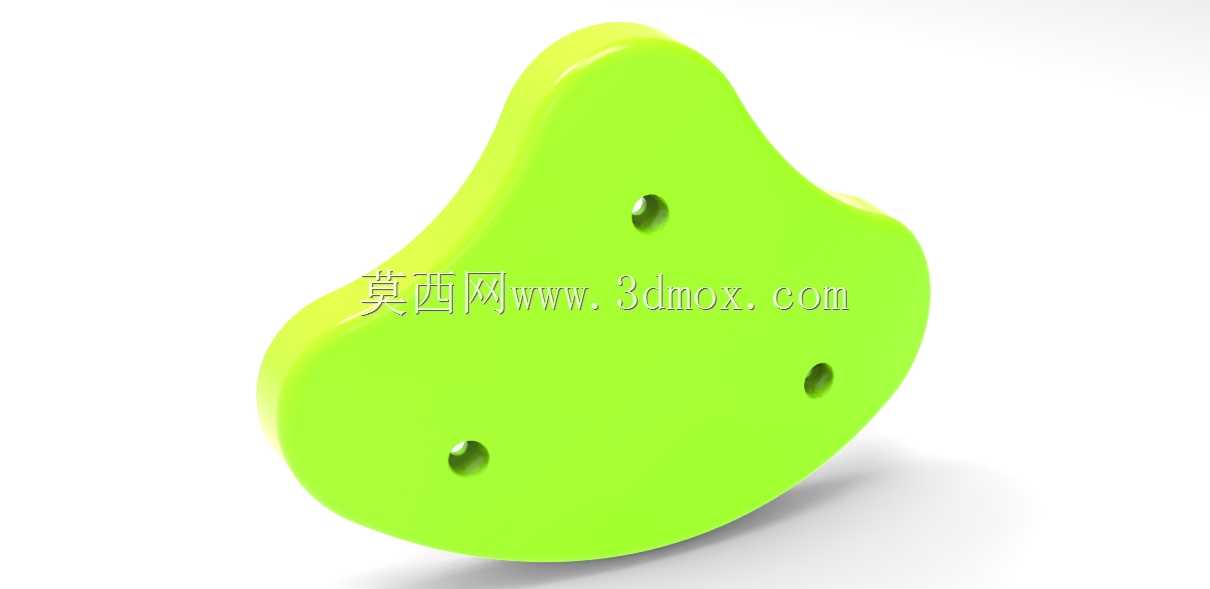

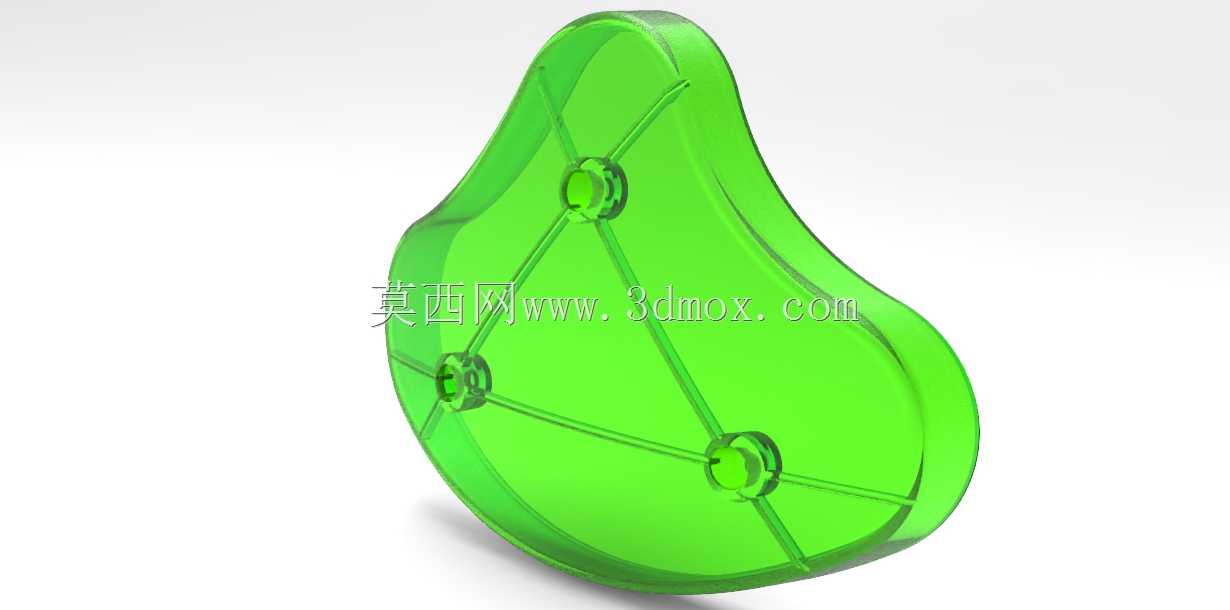

　　该零件为异形轮廓的注塑成型壳体，整体呈现非对称的三瓣式曲面边界，属于通讯手持或便携终端类产品的内部承托外壳。从结构形态看，零件外侧为连续顺滑的薄壁围边，壁厚沿轮廓保持均匀过渡，没有出现局部突变堆积，这种壁厚控制方式能够在熔融塑料充模时降低流动阻力，避免冷却阶段因收缩不均产生凹陷、翘曲或内应力集中。壳体内部并非简单的空腔，而是布置了多组径向加强筋与三个带中心孔的圆柱安装柱，安装柱沿内部空间呈三角分布，柱体根部通过十字交汇的筋板与侧壁相连，既承担螺丝锁付时的轴向压紧力，也能在设备跌落、挤压时把局部载荷分散到整个围边上。

　　在实际使用场景中，这类壳体通常作为通讯工具内部电路板、电池或传感模块的承载底壳，外部再配合面壳或软胶护套完成整机装配。三个安装柱的位置对应内部组件的固定孔位，柱孔用于自攻螺丝或热熔螺母连接；柱顶高度需要与被固定零件的安装面保持一致，柱根周围的筋板高度略低于柱顶，防止筋位干涉元器件贴装。三角布置的固定点相比两点固定更能抑制电路板在振动工况下的弯曲变形，尤其适合移动终端、巡检手持设备、户外通讯模块这类经常受到晃动和冲击的产品。

　　设计思路上，外形轮廓并非规则圆形或矩形，而是依据手持握持区域、内部元件包络以及外观分模线共同确定。外侧曲面在三个方向形成圆滑凸起，能够扩大内部有效容积，同时让外壳边缘贴合手掌或外部护套。内壁加强筋采用从安装柱向周边侧壁放射延伸的方式，筋条宽度明显小于主壁厚，筋与壁的交接处保留圆角过渡，减少应力集中并改善塑料填充。围边端部形成一圈较高的止口边，可与上盖形成搭接配合，既控制装配间隙，也能提高壳体整体的扭转刚度。

　　从安装边界判断，零件的外形包络由最外侧三段曲面决定，内部可用空间被加强筋和安装柱分割，布置电路板时需要避让柱体与筋板的投影区域。安装柱中心孔的位置属于关键装配基准，孔间距需要与PCB固定孔保持一致，柱孔周围应预留螺丝头或螺母沉入空间。围边高度决定了内部元件的最大堆叠厚度，过高的元件会与对面壳体发生干涉；过低则会削弱壳体的抗弯能力。对于需要密封或防尘的通讯设备，围边顶部还可在后续设计中增加密封圈槽，使该底壳与上盖压紧后形成连续防护界面。

　　注塑工艺层面，该结构的深腔薄壁特征要求模具在成型时保证排气和冷却平衡。异形边缘容易出现充填末端，柱体与筋板交汇区域则容易形成热节，因此模具冷却水路需贴近主壁和柱根布置，顶出位置也应避开外观面，优先选择内筋、柱体周边或非外观边缘。分模面沿壳体最大轮廓展开，侧向围边若存在倒扣，需要通过斜顶或滑块完成脱模。整体结构在满足轻量化的同时，通过筋板、安装柱和围边的组合实现承载、固定、防护和装配定位等多重功能。
