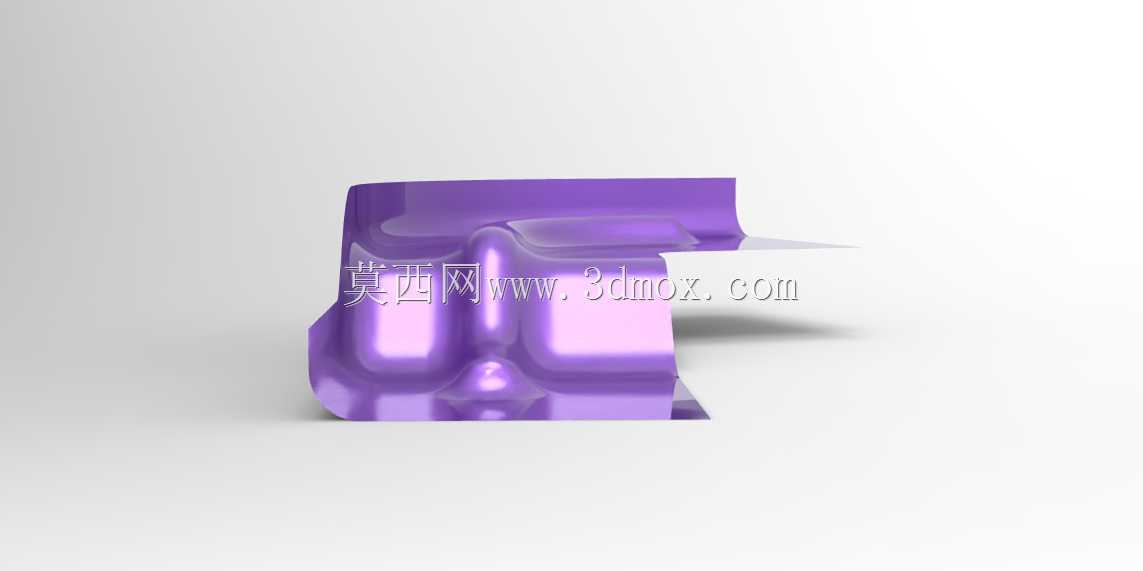

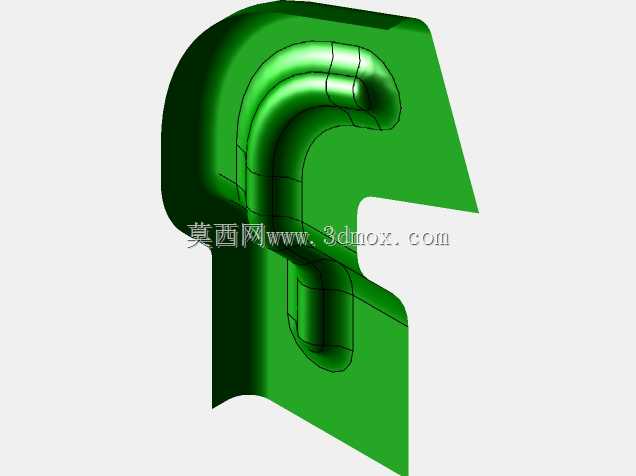

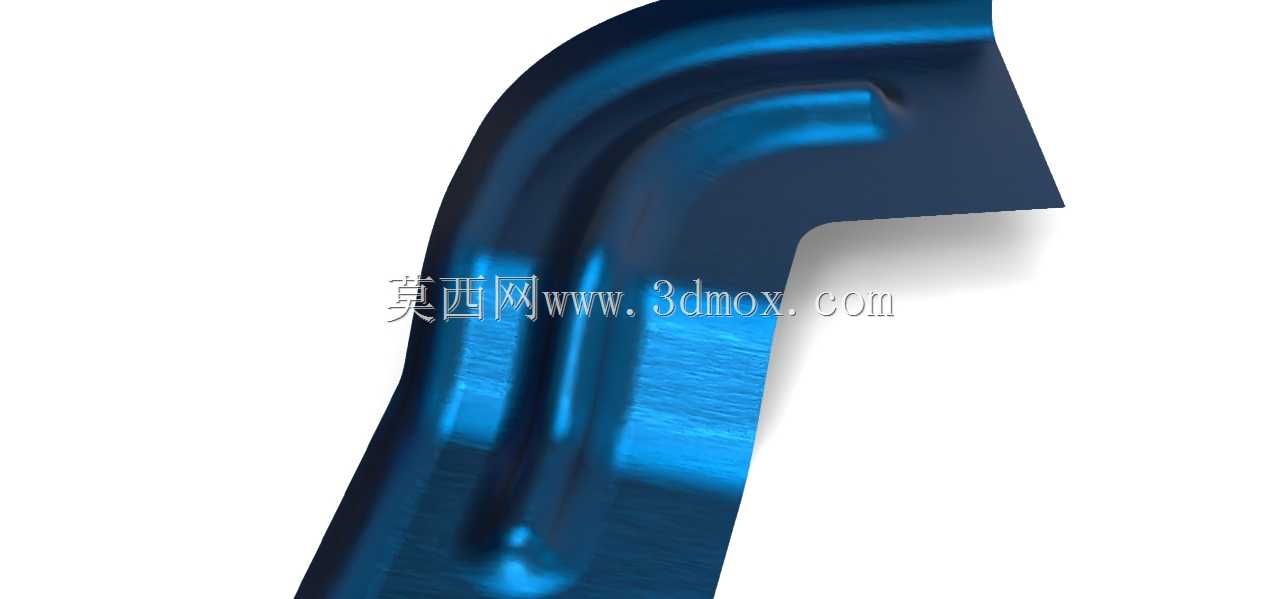

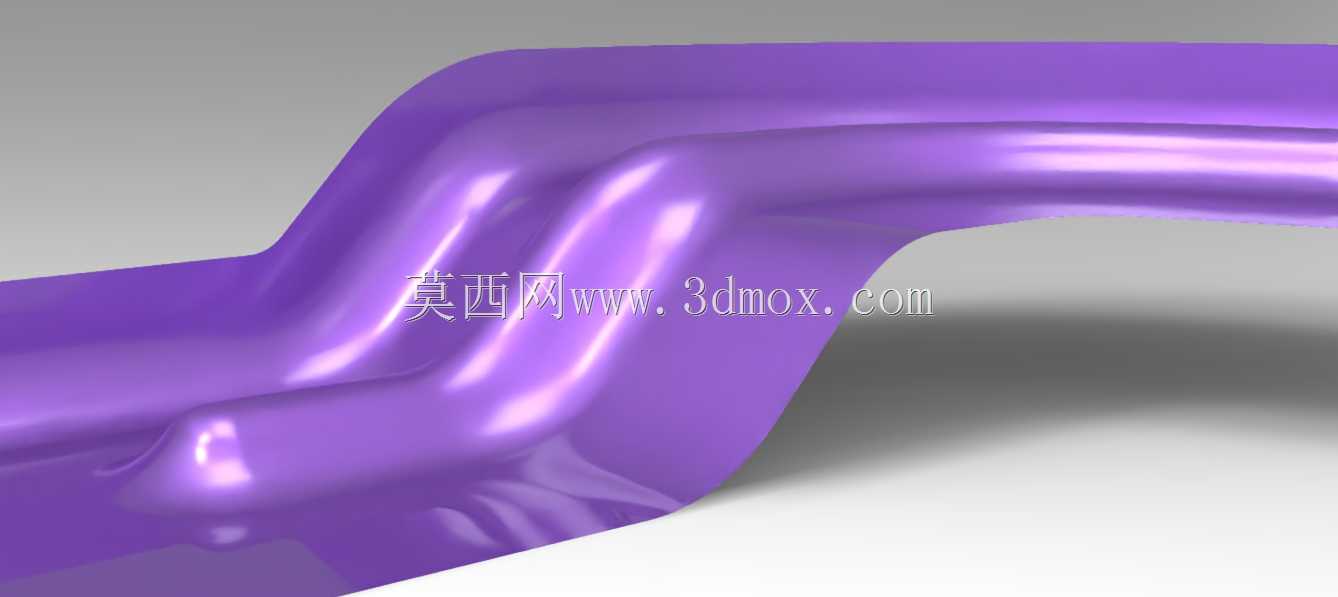

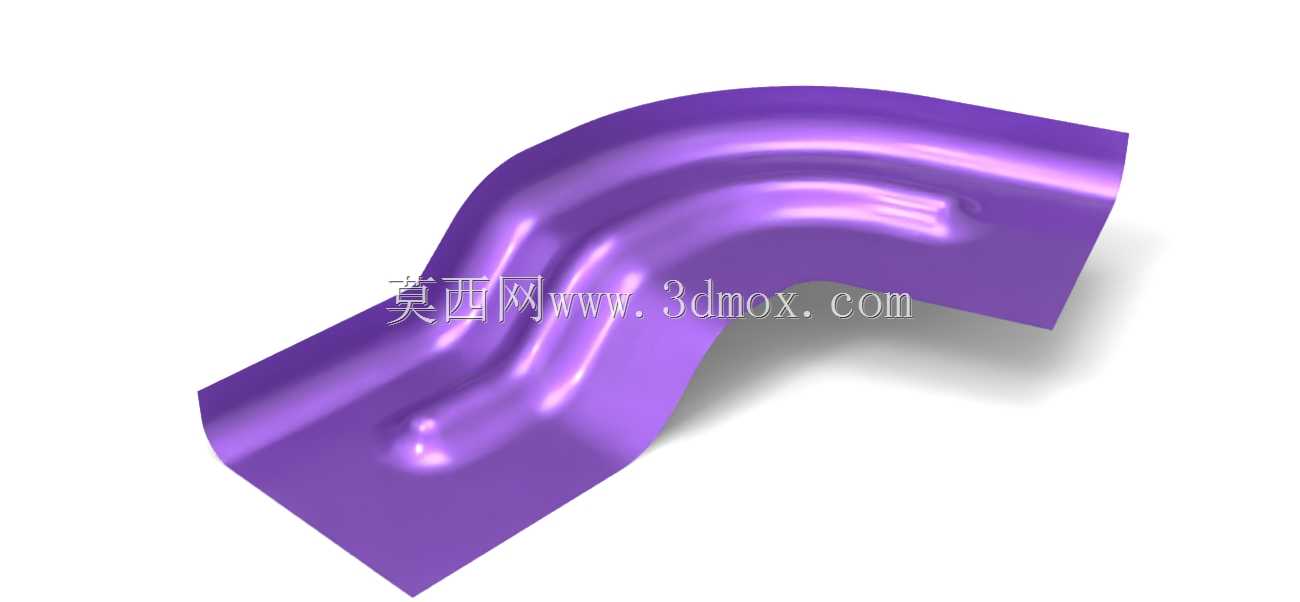

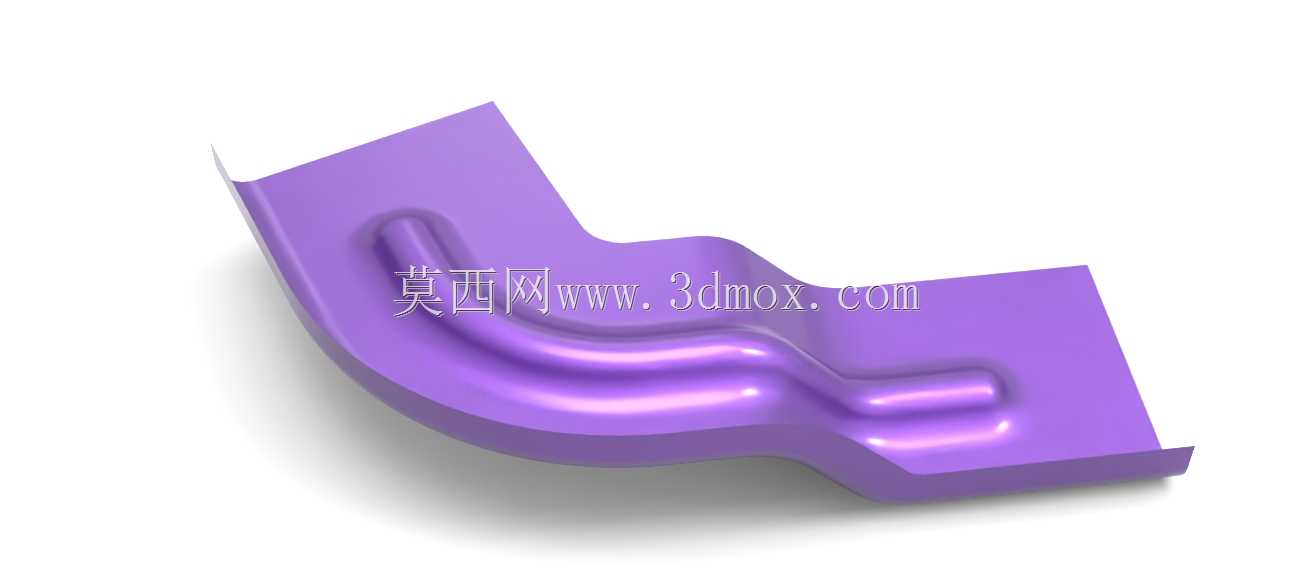

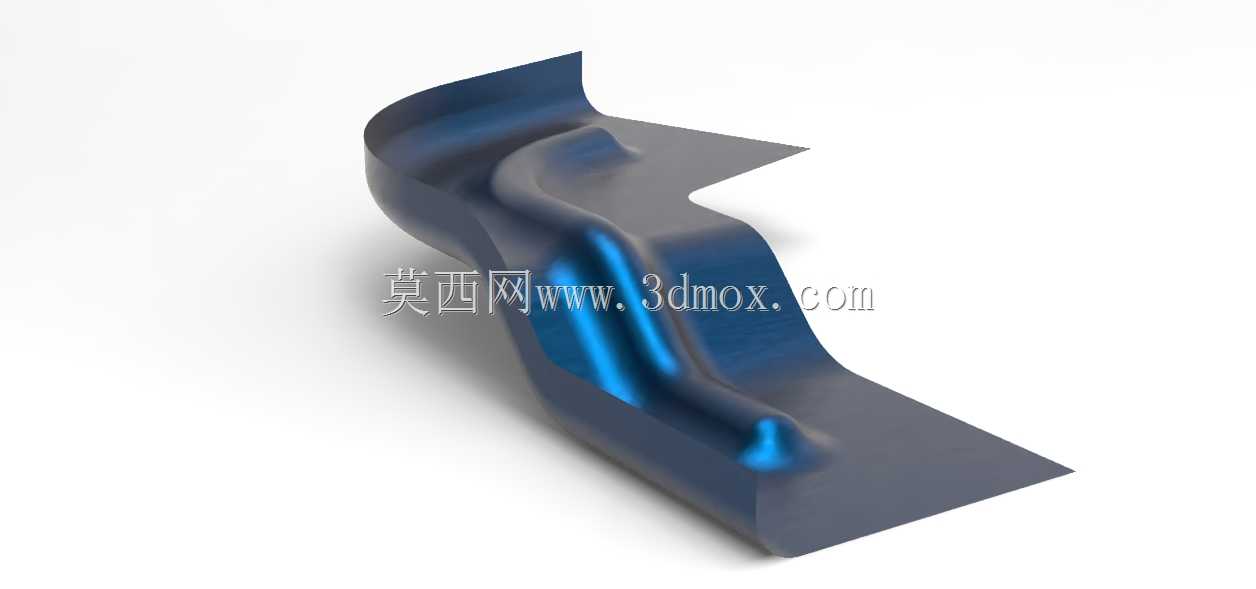

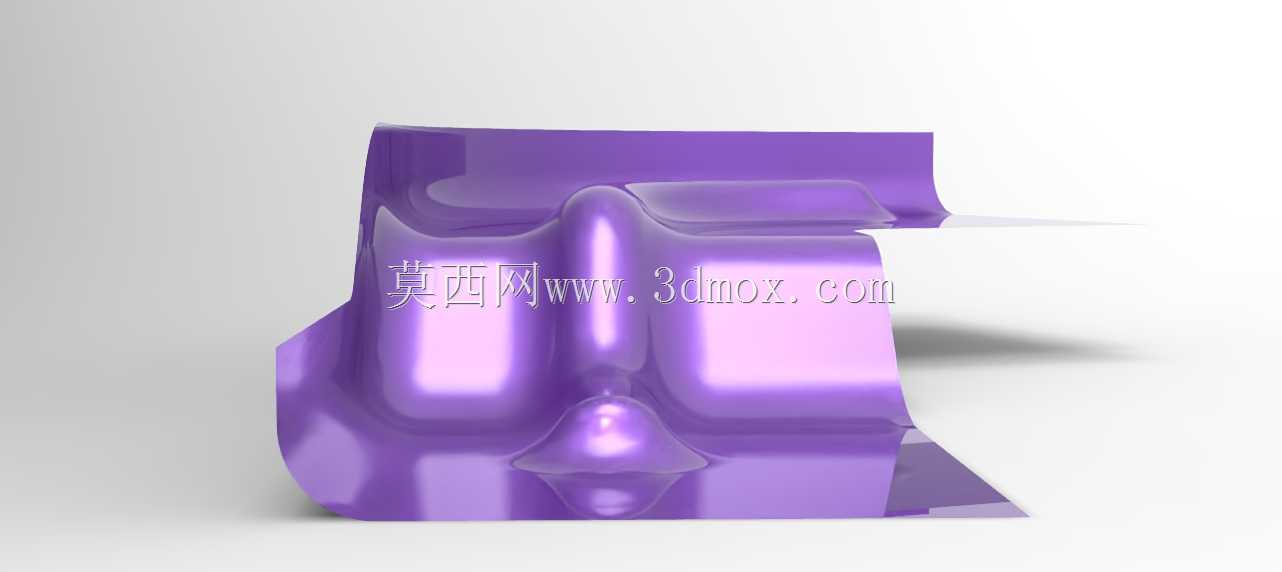

多曲面异形钣金折弯成型练习构件

　　该构件属于典型的自由曲面钣金成型练习件，整体采用等厚薄板经多道折弯、局部压型与曲面拉伸成型，没有规则的直角折弯边界，也不存在统一的平直安装基准面，核心目的是训练复杂空间曲面下的钣金可制造性判断能力，覆盖从薄板展开、折弯余量补偿到成型回弹预判的完整设计流程。

　　从实际应用场景来看，这类异形曲面钣金结构广泛出现在手持通讯设备的内部支撑骨架、便携终端的机身加强衬板、小型消费电子的屏蔽固定件中，部分非承载的设备外覆盖护板、管线导向护槽也会采用类似的变曲率曲面构型。这类构件不承担大载荷，核心作用是适配整机内部的异形堆叠空间，在薄板厚度有限的前提下，通过曲面压筋、局部凸台成型提升自身抗弯刚度，同时避让周边的电池、主板、接插件等零部件，避免装配干涉。

　　结构设计层面，该构件没有采用常规钣金件的正交折弯思路，整体轮廓沿空间走向连续变曲率：两侧延伸出的平直翼边作为后续装配的搭接边，可通过点焊、背胶或者小卡扣与周边壳体固定；中段连续下凹的弧形槽道一方面形成纵向加强筋，大幅提升薄板沿长度方向的抗弯折能力，避免薄钢板在受力后出现平面翘曲，另一方面槽道的曲面走向可以贴合内部布设的柔性排线或者细管线，起到限位导向的作用。局部凸起的小成型台并非多余特征，这类凸台在实际产品中要么用于预留螺丝锁附的贴合面，要么作为定位凸点卡入相邻塑料件的定位孔内，省去额外的定位零件。

　　建模过程中首先要确认薄板的成型工艺边界：所有曲面过渡位置的内圆角半径不能小于板材厚度的0.8倍，若圆角过小，折弯或者冲压时板材外侧会出现拉伸开裂，内侧则会发生材料堆挤起皱。该构件的曲面过渡区域均做了顺滑的圆角衔接，没有出现锐角突变，压型深度控制在板材允许的拉伸极限范围内，不需要额外的退火工序即可一次冲压成型。展开计算时不能直接对曲面做刚性展开，需要针对不同曲率区域分别补偿折弯系数：大曲率平缓曲面的材料延展量极低，展开误差可控制在0.1mm以内；而局部深压型的位置材料发生明显塑性拉伸，展开时要预留对应的材料延展余量，否则下料后的毛坯成型后会出现轮廓尺寸偏短、搭接边孔位错位的问题。

　　安装边界方面，两侧平直翼边的外轮廓为自由裁切边，没有高精度的配合公差要求，实际设计时可在翼边上预留直径2至3mm的装配过孔，孔边到板材边缘的距离不小于2倍板厚，避免锁附螺丝时板材边缘发生撕裂。构件整体的成型高度差控制在常用小型钣金件的加工范围内，适配普通小型数控折弯机搭配简易冲压模具即可生产，不需要大型液压成型设备。中段的弧形槽道宽度要大于待容纳排线的直径2mm以上，既保证排线可以顺利嵌入，又不会因为间隙过大导致排线在设备晃动时发生窜动。局部凸台的凸起高度通常取板厚的1至1.5倍，过高会导致冲压时板材被拉穿，过低则无法起到定位卡接的作用。

　　从工艺验证角度，这类练习件可以帮助结构工程师快速建立曲面钣金的成型直觉：很多初学者在设计异形钣金时容易做出无法展开、或者成型后材料开裂的特征，通过该类构件的建模与展开练习，可以熟练区分可展曲面与不可展曲面的差异，掌握压筋特征对薄板刚度的提升规律，在后续消费电子、通讯终端的钣金结构设计中，能够在满足装配空间约束的前提下，设计出刚度达标、工艺性好、成本低廉的薄板构件，避免出现设计完成后无法落地生产的问题。
