踏板摩托原型车架结构三维设计

　　这套踏板摩托原型车架结构方案，围绕两轮轻型代步车辆的前期开发验证展开，核心处理对象是承载式主车架、转向立管衔接区、后摇臂安装支点以及乘员脚踏边界之间的空间关系。实际开发中，踏板类车型与传统跨骑摩托不同，车架中部需要留出低踏步通道，乘员上下车便利性、腿部放置空间和整车扭转刚度之间经常形成矛盾，因此建模时不能只把钢管按轮廓拼接，而要先把轮胎跳动范围、发动机吊挂位置、油箱或电池仓占位、座椅支撑高度、覆盖件安装卡扣全部纳入同一装配空间校核。

　　从使用场景看，该类车架既服务于城市短途通勤踏板车，也可延伸到小型娱乐滑板车和轻量化赛车原型验证。前轮转向区域需要保留足够的锁转角，避免车把转动时与前挡板、腿部护板发生干涉；后部动力单元若采用整体摆动式布置，车架后吊点还要承受起步、制动和颠簸路面带来的复合载荷。建模过程中，主横梁的走向被压低，以形成平整的脚踏区域，同时在转向头管附近设置加强三角区，把前轮传来的冲击载荷分散到左右主梁。后段则向上收束，为座椅下方储物空间、动力总成和后减震安装留出位置。

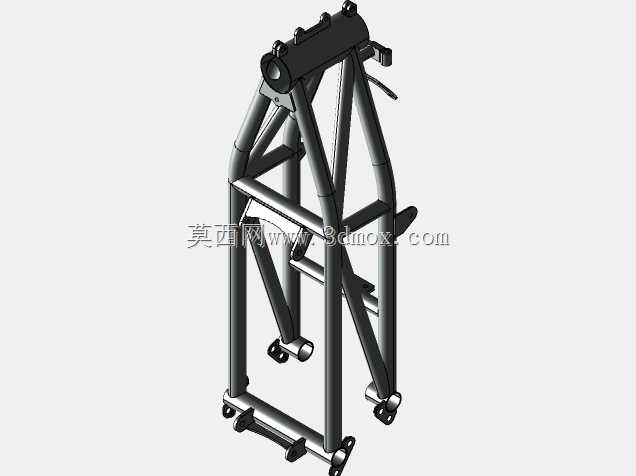

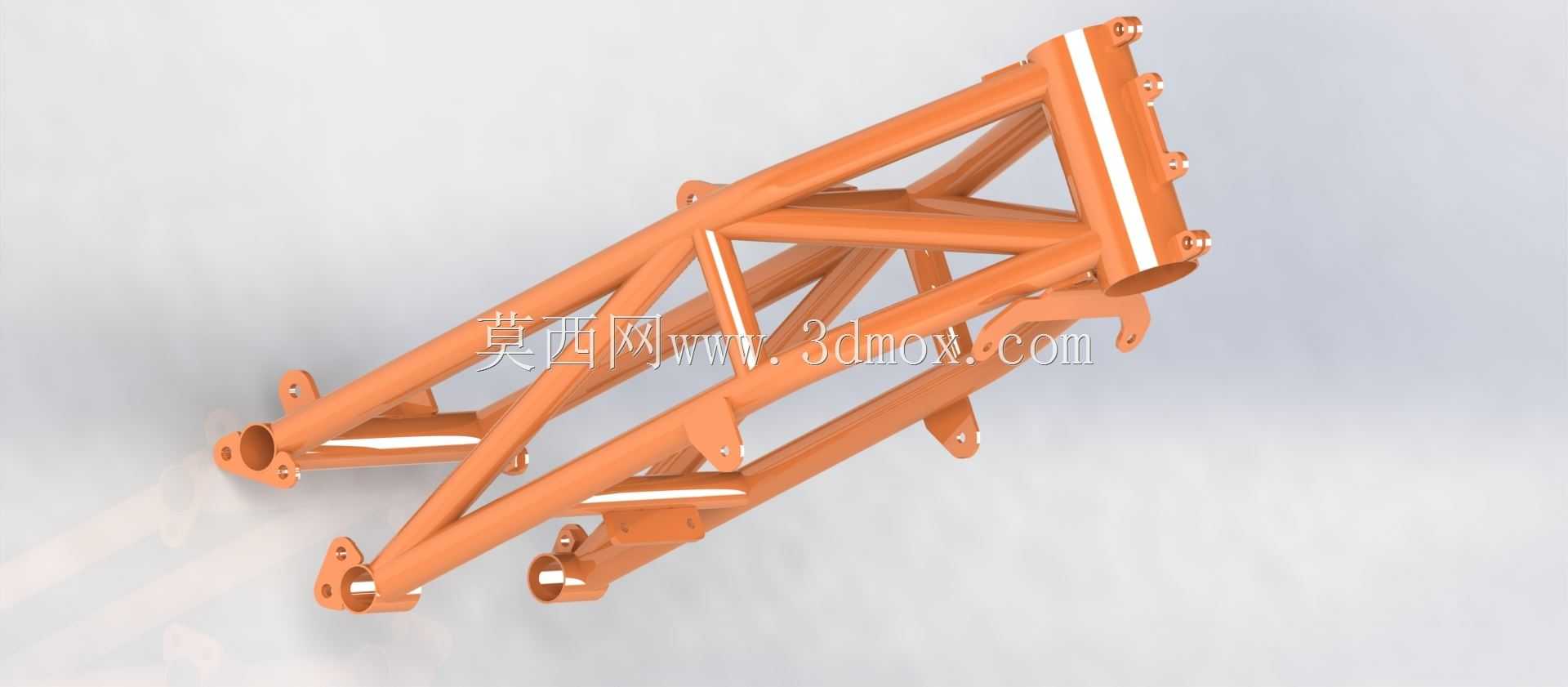

　　结构思路上，原型车架并不追求一次性确定最终焊接件，而是先建立可调整的骨架曲面与管件中心线。管径、壁厚、折弯半径和接头搭接长度都以参数关系控制，后续若轮距、轴距或坐姿发生变化，能够快速更新主管走向。转向立管的倾角直接影响直线稳定性和低速灵活性，设计时需要结合前叉长度、前轮半径和拖距进行联动检查；后减震支点则要根据摇臂运动弧线确认，防止弹簧压缩过程中出现支点错位或连杆碰撞。

　　外形尺寸与安装边界是该模型的重点。车架前端要容纳转向轴承组、前叉锁紧螺母和线束穿孔，中部低通道区域需满足脚踏板、覆盖件和车架护板的层叠安装，后部则要预留动力总成吊挂孔、后减震上座以及车尾支架固定面。各安装孔位不能孤立绘制，应结合螺栓工具空间、螺母焊接可达性和后期装配顺序判断。例如发动机吊点附近若管件过于密集，虽然刚度看似提高，却可能导致螺栓无法装入或维修时拆卸困难；脚踏支架若伸出过长，又会在侧倾时提前磨地，影响操控安全。

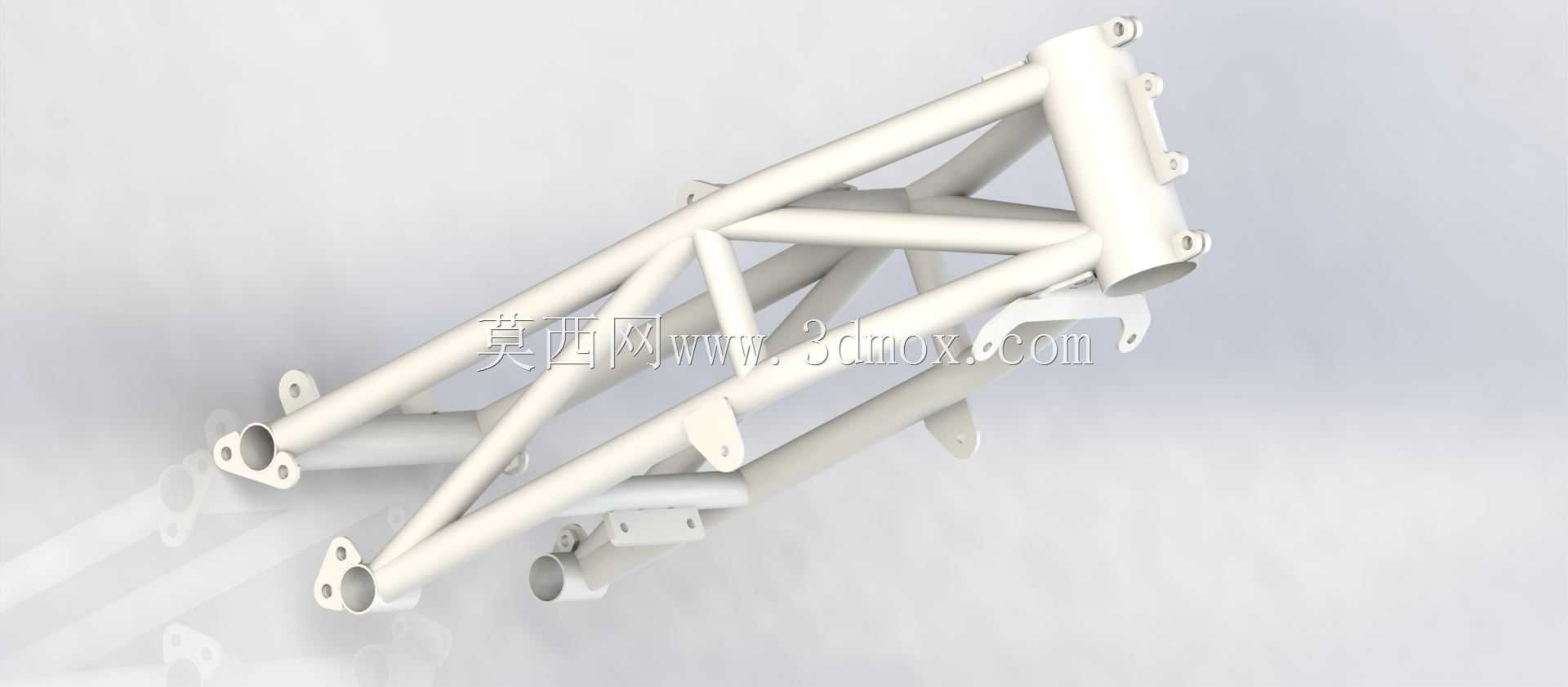

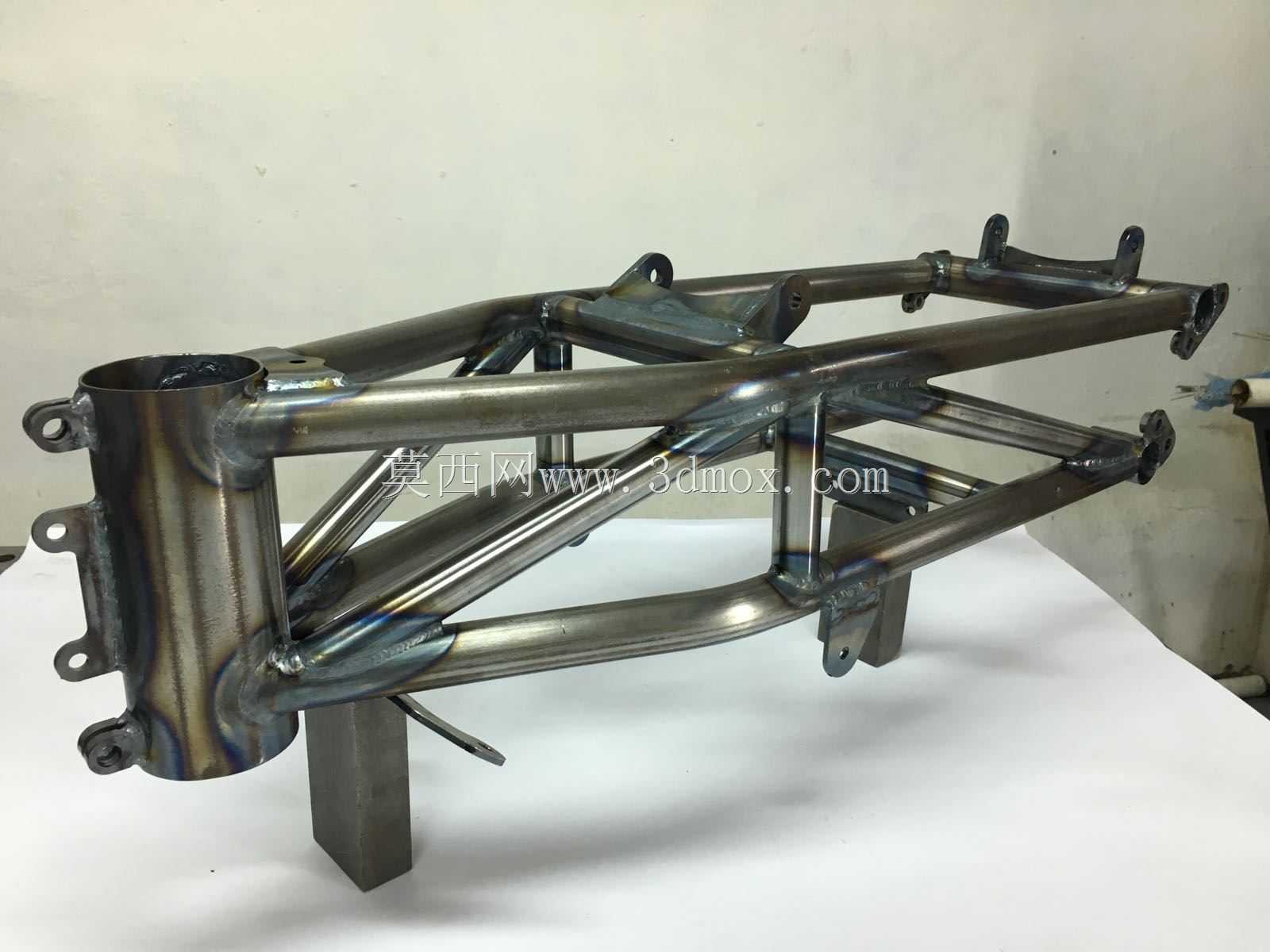

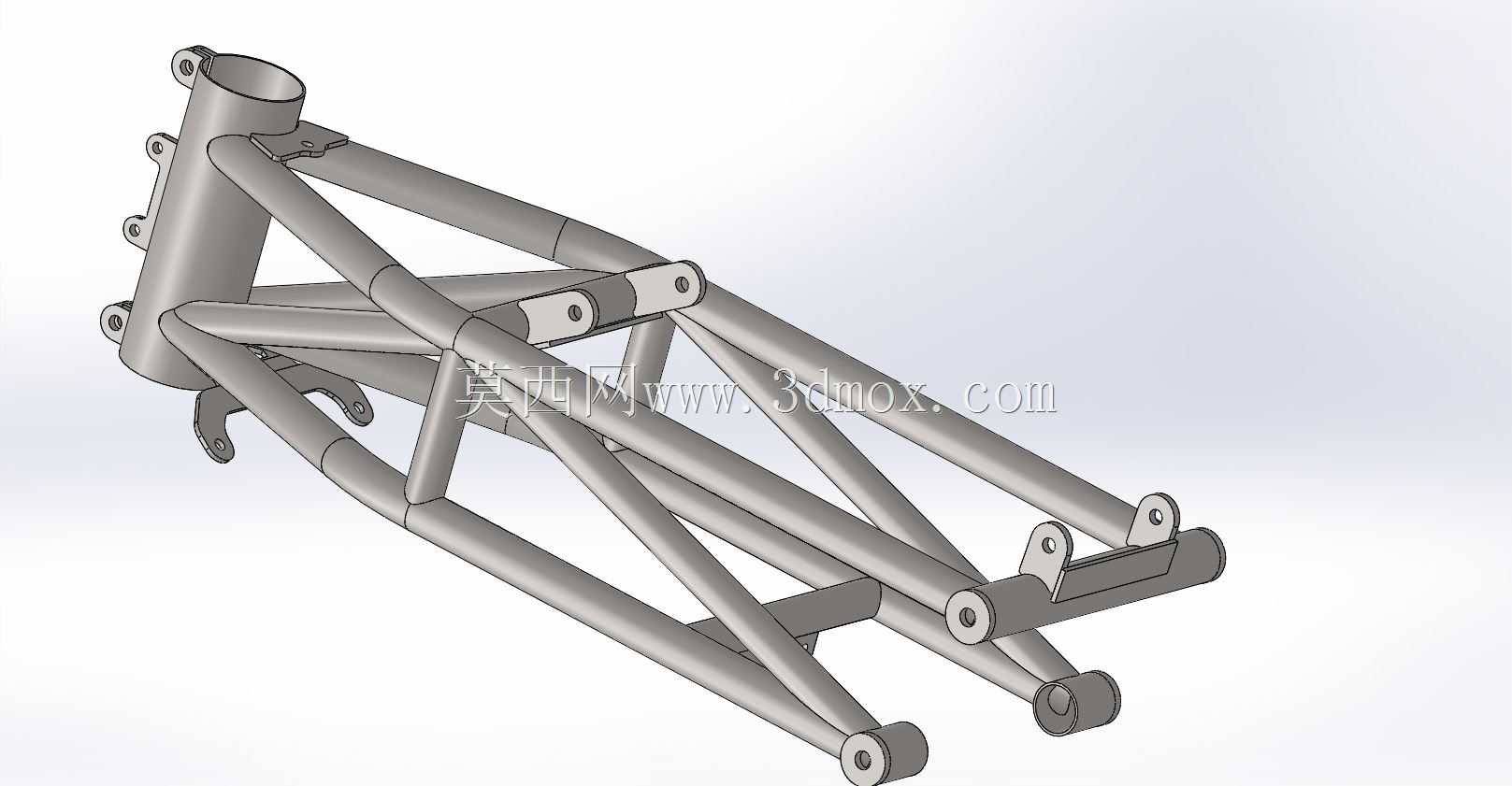

　　在受力表达上，车架模型重点呈现了头管、主梁、后吊挂和座椅支撑之间的闭环传力路径。头管承受转向与制动载荷，左右主梁承担乘员重量和弯曲力矩，后吊点传递动力牵引与减震反力，座椅下方横撑则用于抑制尾部扭转。对于赛车化改型，还可在脚踏位置增加加强筋或外置支架，使弯道侧倾、急加速和后轮制动时的变形更可控；对于通勤车型，则应优先保证踏步宽度、燃油或电控部件布置以及覆盖件装配便利性。

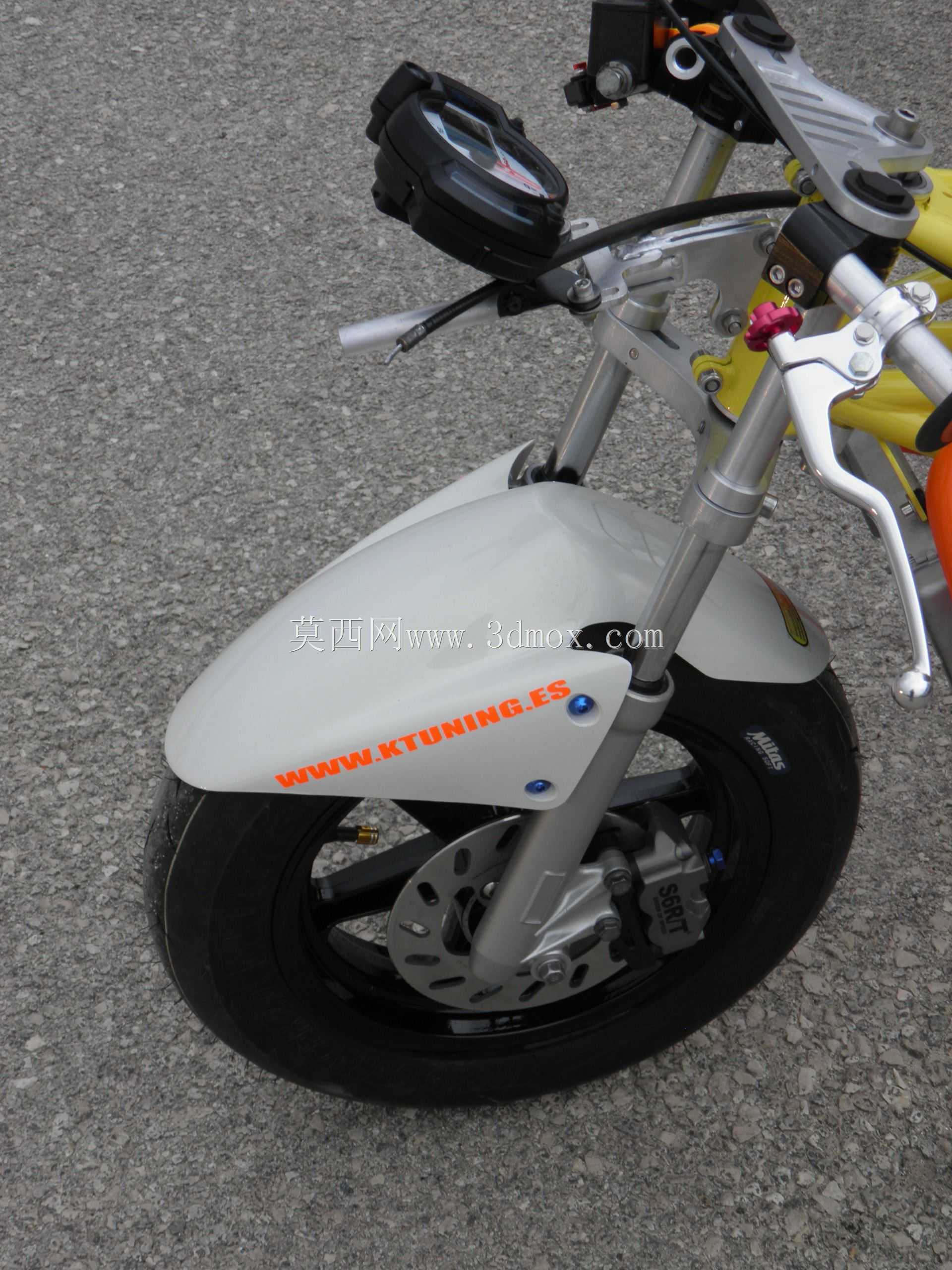

　　三维建模时，外观覆盖件虽然不是最终主体，却必须作为边界参考参与检查。前挡板、侧护板、座垫底板和后尾罩都会限制管件外扩范围，若车架焊接总成与覆盖件之间没有均匀间隙，装配阶段就会出现强行贴合、异响或局部应力集中。轮胎运动包络同样需要提前验证，前轮在最大转向和减震压缩工况下不能摩擦车架或护板，后轮在载荷下沉、链条或传动机构摆动时也要保持安全距离。

　　整体来看，该原型车架方案把轻型踏板车辆的空间布置、承载路径和安装接口集中在同一结构中表达，适合用于概念车布局评审、焊接夹具前期讨论、覆盖件干涉检查以及改装件开发参考。工程人员可在此基础上继续细化管件规格、支架厚度、焊点位置和安装公差，使概念骨架逐步转化为可加工、可装配、可验证的实车结构。
