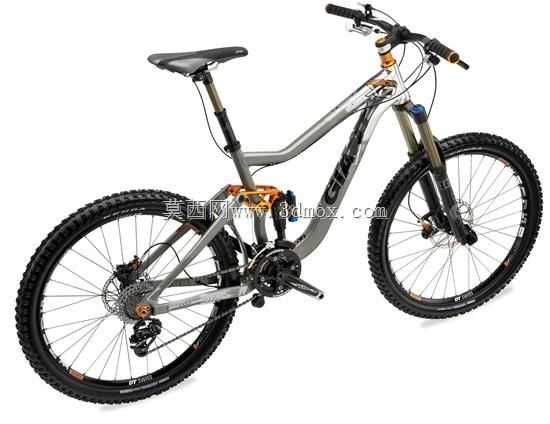

全避震山地自行车整车结构三维数模

　　这套数模围绕一辆前后避震山地自行车展开，覆盖车架、前后轮组、前叉、后避震器、车把、座垫、传动与制动等关键总成，适合用于整车结构校核、零部件干涉检查、运动关系演示以及非标骑行装备开发参考。

　　从实际使用场景看，这类车型主要面向非铺装路面、林道、碎石坡和起伏山地。骑行过程中，前轮受到的冲击先由长行程前叉吸收，后轮冲击则通过四连杆式后悬架传递到后置阻尼器，从而在颠簸路段保持轮胎贴地。相比硬架车型，全避震结构在连续冲击下更能控制轮心轨迹，减少骑手手臂和腰部的直接震动反馈；代价是结构更复杂，需要在踩踏效率、悬架刚度和重量之间反复平衡。

　　建模时最值得关注的是车架与悬架的空间关系。主梁、下管、座管、后摇臂和连杆转轴并非孤立零件，它们共同决定后轮在压缩过程中的运动弧线。数模中可以清晰看到后三角绕多组铰接点动作，避震器安装角度随行程变化，这种布置会影响杠杆比、初段灵敏度和末段支撑感。工程评审时，应重点检查转轴区域与链条、飞轮、变速器之间的动态间隙，尤其在最大压缩和极端换挡位置，不能出现零件擦碰。

　　前轮部分采用粗壮的双肩式前叉结构，外管、内管、油封段、碟刹座和轮轴安装位均有体现。前叉倾角与拖距直接影响直线稳定性和弯道操控，轮轴中心到车架头管的位置关系不能随意改动。车把、把立、刹车手柄和变速控制件布置在前叉上方，骑手站立摇车或下坡后移时，手部仍需保持自然握持角度，因此把横宽度、抬升量和手柄行程都要与人机姿态配合。

　　轮组是整车受力边界最明显的部分。粗齿外胎具有较大的胎块高度，适合松散泥土和岩石路面；轮圈、辐条、花鼓、碟片和卡式飞轮按同轴关系装配。后轮花鼓需要同时承受驱动扭矩、制动力矩和悬架摆臂传递的冲击，因此辐条交叉方式、法兰间距和塔基位置在结构设计中都很关键。轮胎外径决定了整车通过性，也限制了车架后叉端和前叉拱内的最小包容空间；更换不同规格轮胎时，必须复核泥除、车架和叉脚附近的间隙。

　　传动系统由牙盘、曲柄、脚踏、链条、多片飞轮和后变速器组成。数模中链条围绕前牙盘与后飞轮形成闭合路径，后变速器导轮负责张紧和换挡。整车设计时，牙盘齿数、飞轮齿数范围和后轮行程相互影响：悬架压缩会引起链条长度变化，若后轴轨迹设计不合理，踩踏时可能出现踏板回击或悬架卡顿。曲柄回转区域还要避开地面石块和车架下管，脚踏在最低位置时应保留足够通过角。

　　制动部分采用前后碟刹方案，制动卡钳固定在前叉腿和后摇臂支座上，碟片随轮组旋转。碟刹相比轮缘制动更能适应泥水环境，制动力矩也更大，但卡钳与碟片的同轴度、刹车片间隙以及液压管路走向都需要在三维环境中提前确认。油管从车把手柄沿前叉和车架走向卡钳，既不能在转向打满时拉紧，也不能在后悬架全行程中被夹压。

　　座垫、座杆和快拆结构构成骑手后部支撑。座杆插入车架立管的深度决定了座高调节范围，立管下端与后悬架连杆区域距离较近，设计时要保证座杆最低插入位置不与内部转轴冲突。踏板、座垫和车把三点构成骑行姿态基础，山地车通常需要较宽的把横和较低的上身重心，以便在陡坡中控制前轮方向。

　　在安装边界方面，整车数模可用于检查轮距、轴距、把宽、胎径、脚踏回转半径和悬架极限位置。头管、五通、后叉端、轮轴、碟刹座和避震器安装孔构成主要基准，这些接口决定了零部件互换性。若用于后续工程深化，还可在此基础上补充管材壁厚、焊接节点、轴承规格、紧固件扭矩和材料属性，进一步开展强度分析或样机制造。
