大排量越野摩托二冲程膨胀排气弯管

　　这套三维结构围绕80cc以上小排量越野摩托的二冲程排气系统展开，核心不是简单把发动机废气引到车尾，而是利用膨胀腔的压力波完成扫气、回压和扭矩区间匹配。二冲程发动机每转都有一次做功，排气道开启时间短，新鲜混合气与废气在缸口附近存在短暂交换，若排气管做成等径直管，脉冲负压会把未燃混合气直接抽走，低速发闷、高速乏力；膨胀腔则通过渐扩段、主腔、渐缩段和尾段的截面变化，把排气脉冲反射回缸口，在合适曲轴转角形成正压封堵，减少混合气逃逸，同时在前一阶段产生负压帮助废气抽出。

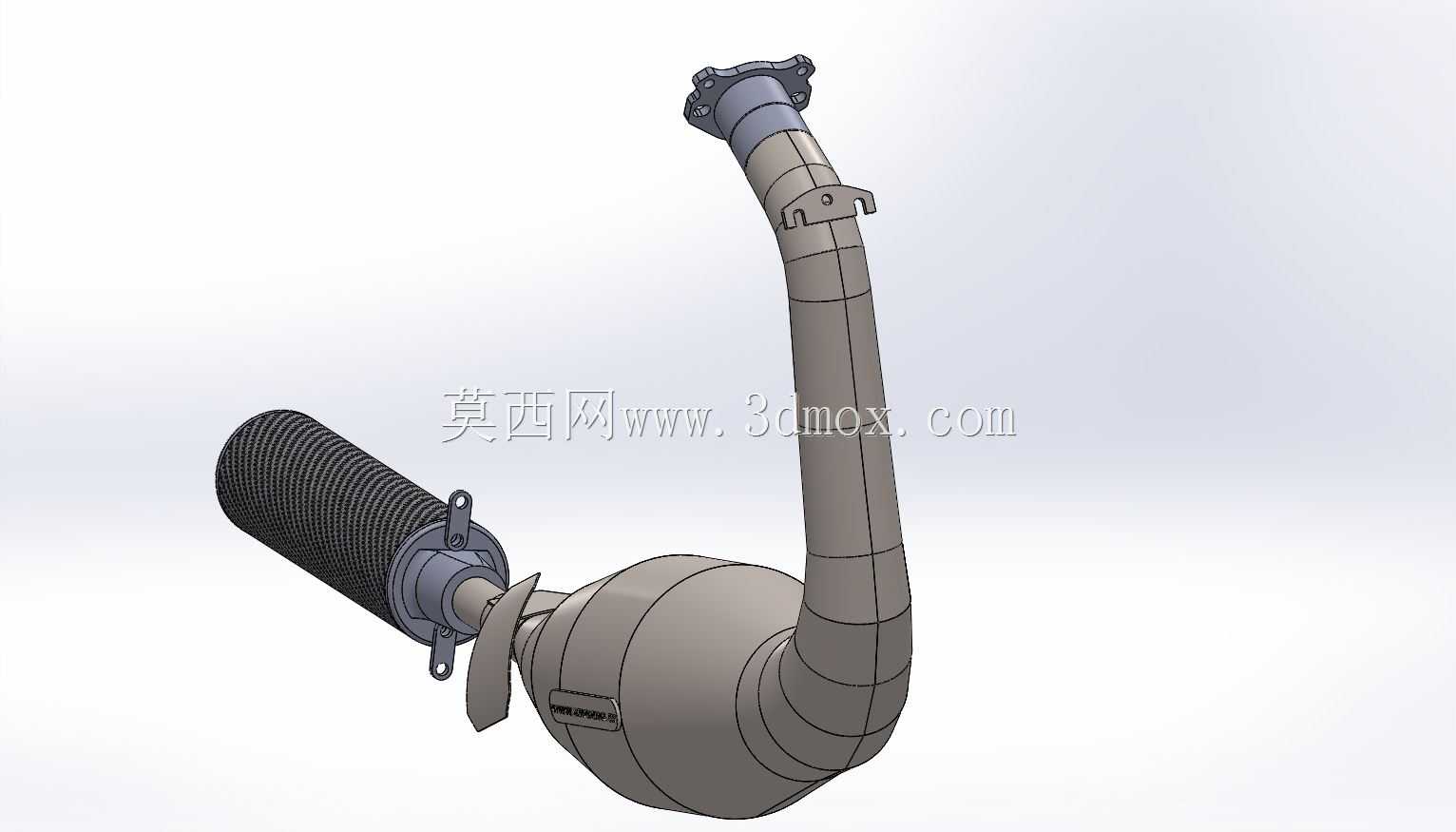

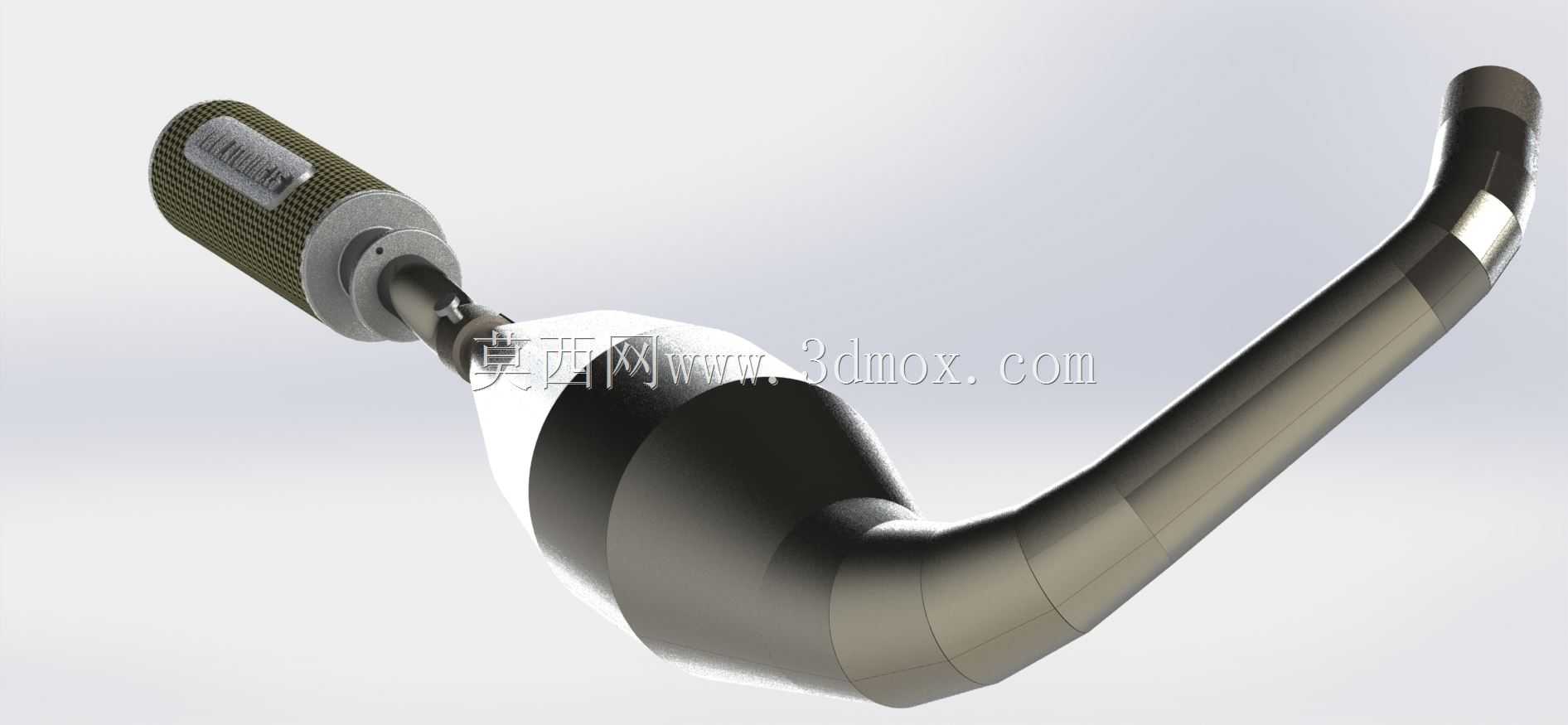

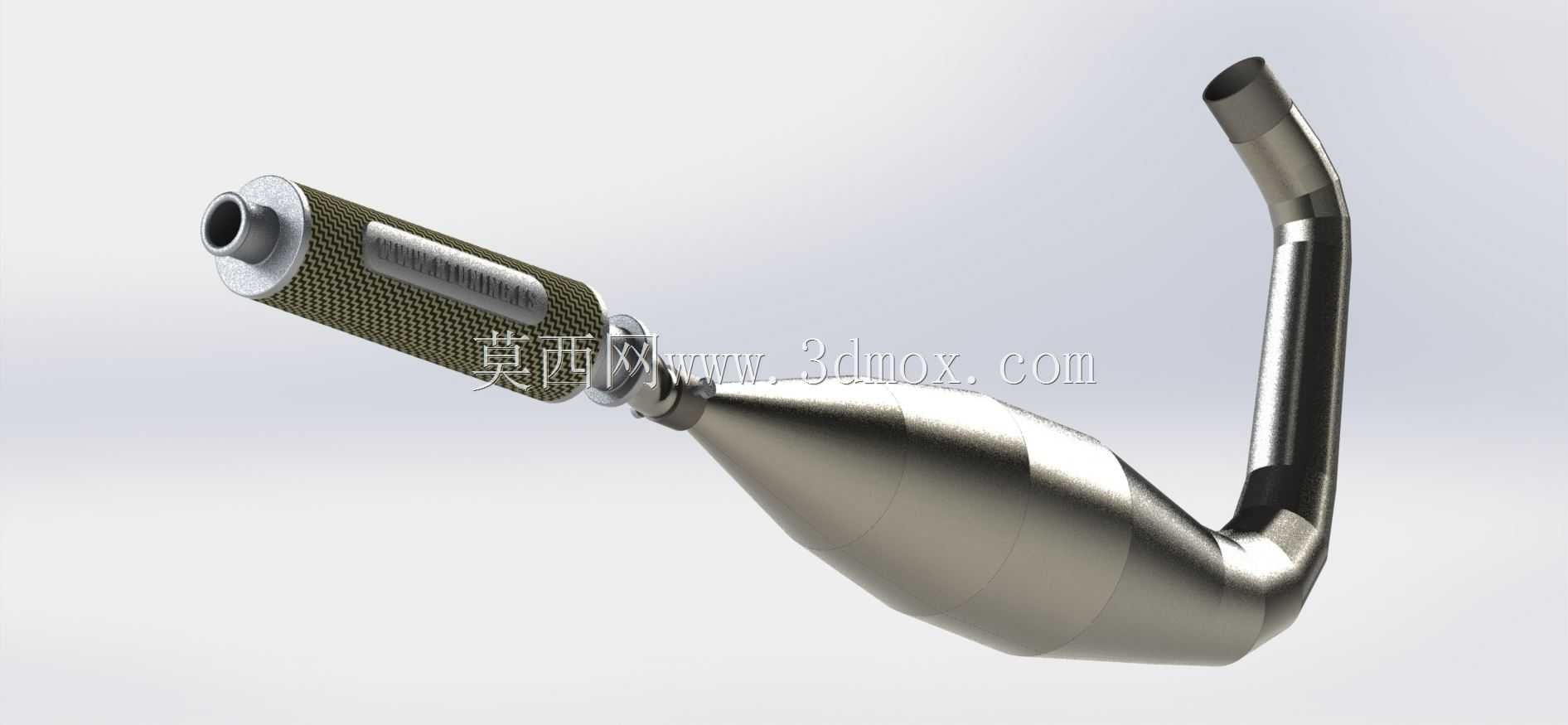

　　模型中最显眼的是前段细长弯管、中部纺锤形膨胀室和后段消音筒。前段靠近气缸的位置采用小曲率过渡，目的是让高温废气以较高速度进入腔体，避免急弯造成局部涡流和热量集中。弯管走向并非随意造型，需要绕开车架主梁、悬挂摇臂、散热片和侧盖，同时保证整车倾斜压弯时不触地。中段膨胀室的容积、锥角和长度直接对应发动机转速特性：渐扩段越长，负压波返回越慢，更偏向中低扭；锥角加大、主腔前移，则脉冲响应更快，偏高转输出。建模时这些曲面不能只按外观拉伸出形，应沿气流路径控制截面面积连续变化，尤其在锥段与圆柱段交接处保留平滑过渡，防止应力集中和排气阻力突变。

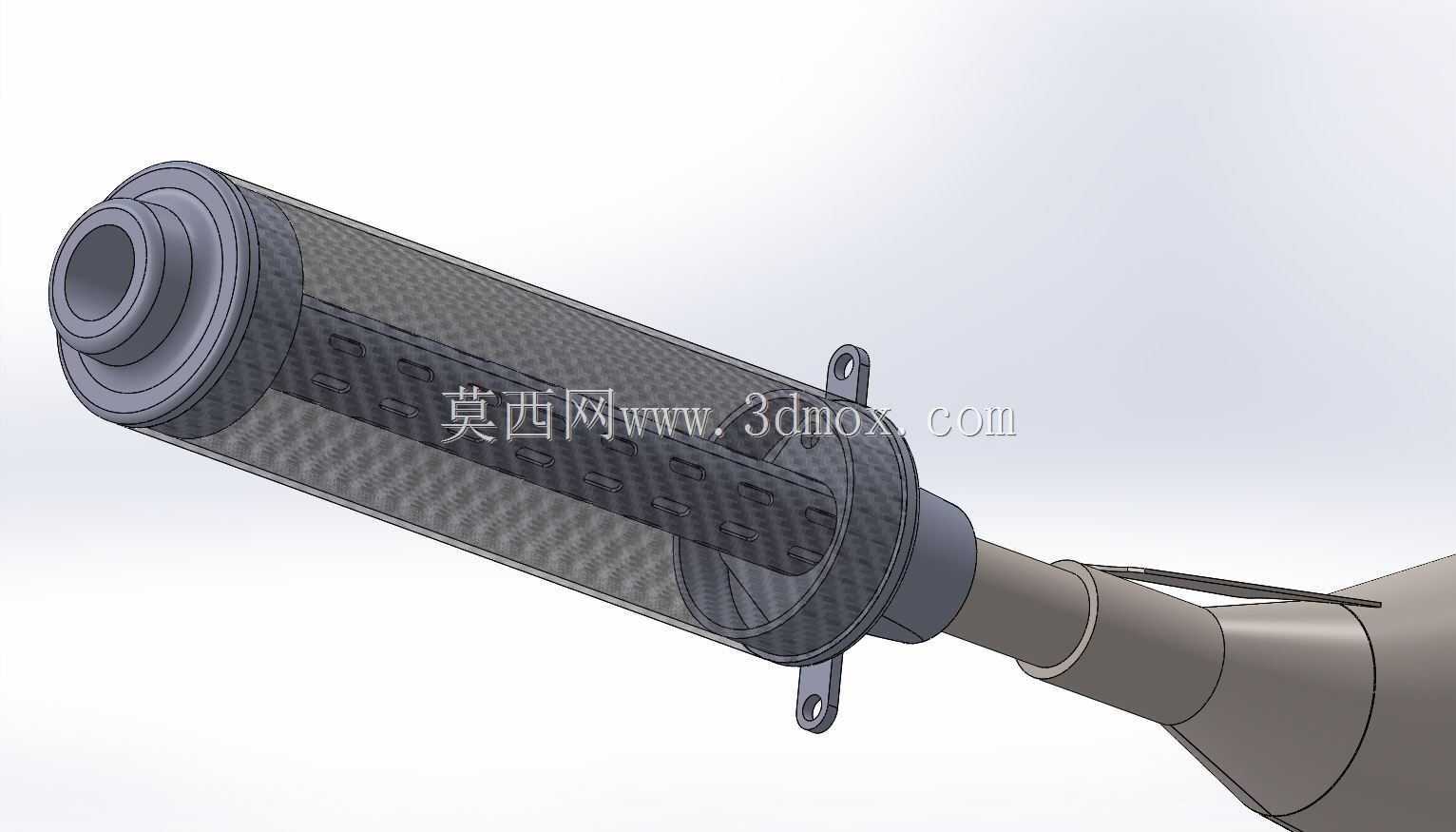

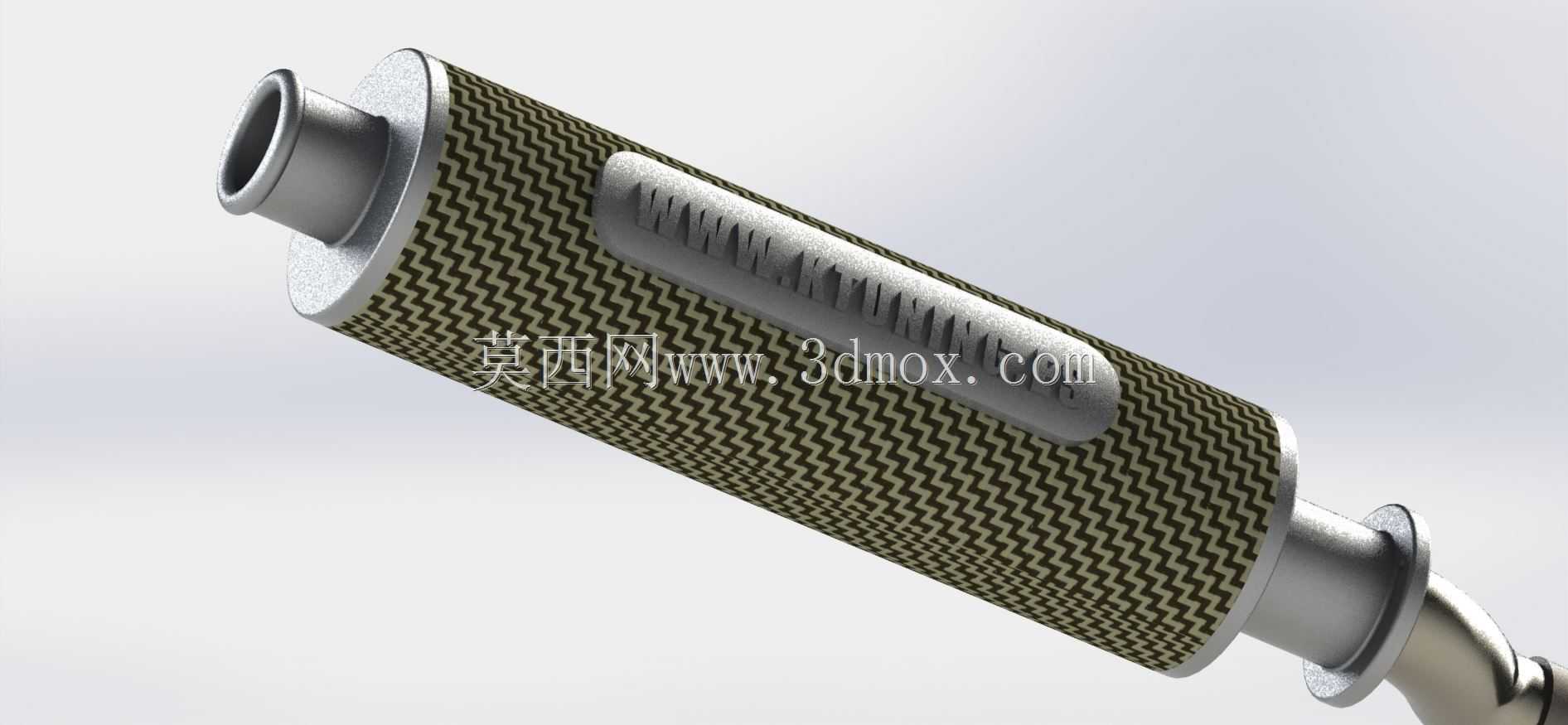

　　后部消音筒采用带纹理的外套结构，内部可理解为吸音腔与穿孔管组合。膨胀室出来的气流仍带有强脉冲和高频噪声，尾段通过扩容、多孔管和耐热吸音材料降低声压，同时不能把背压抬得过高。外筒表面的防滑纹理更多体现装配与维护场景：拆装尾段、调整卡箍或清理积碳时，操作人员常需握持该区域，纹理可减少高温表面打滑。端部连接座、固定吊耳和卡箍位置都在模型中有明确表达，这些结构决定了实物能否装车。

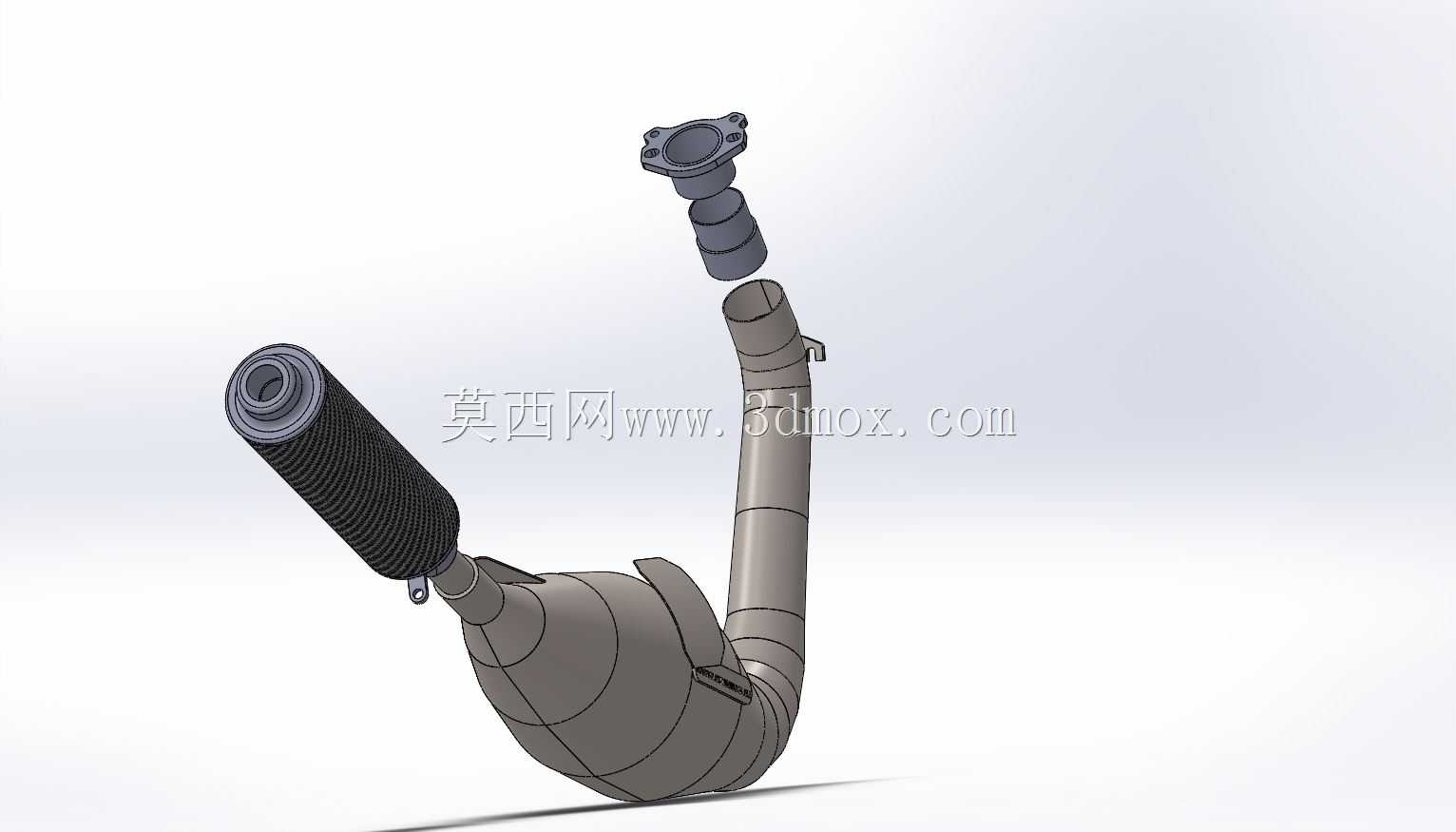

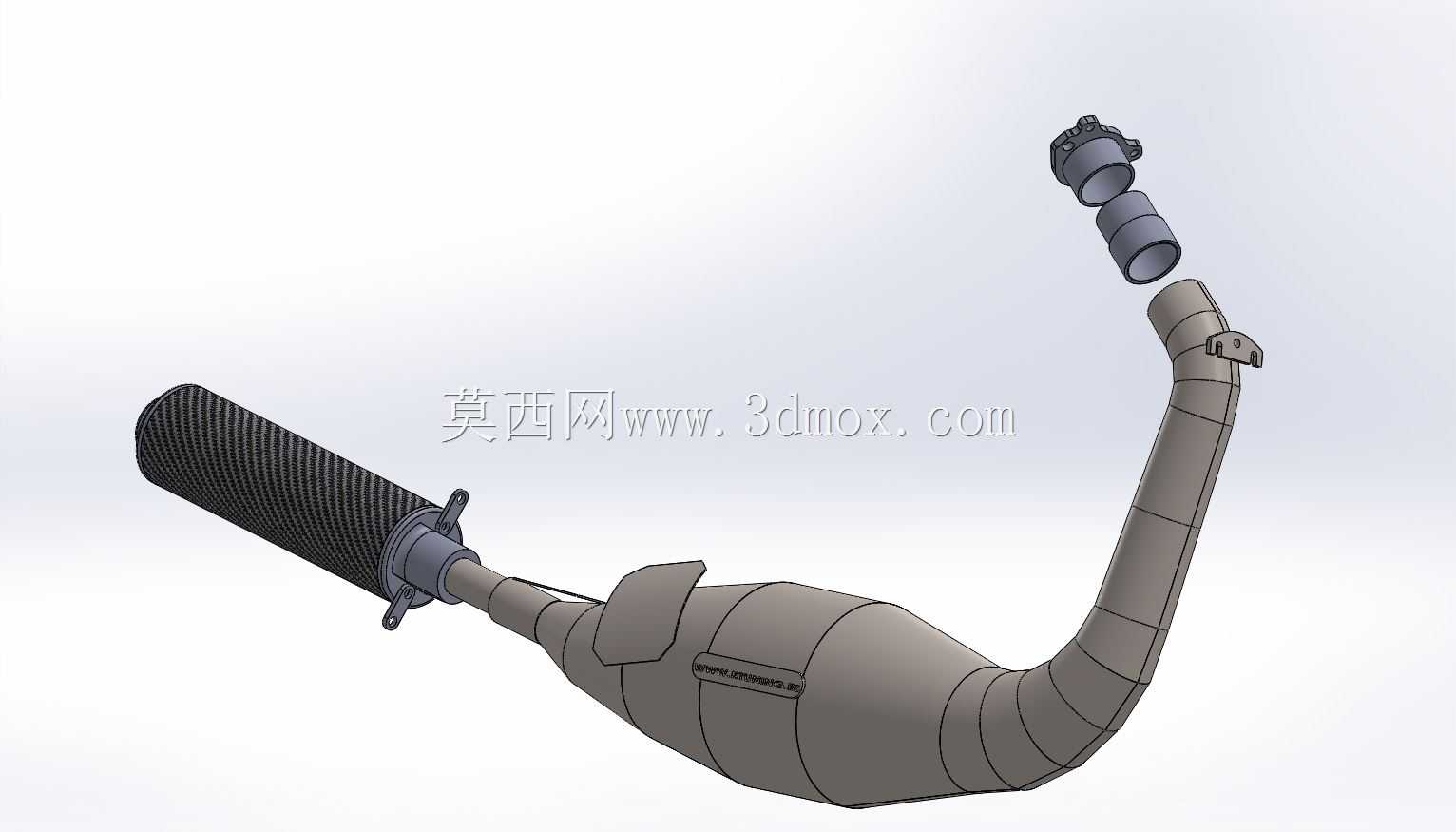

　　安装边界方面，发动机排气法兰端需要与缸体排气口保持同轴或小角度偏置，密封面不能靠弯管强行拉扯贴合，否则热机后螺栓受附加弯矩，容易出现垫片冲蚀。前端短接筒与法兰座之间应预留热膨胀补偿，二冲程排气管工作温度高，弯管从冷态到热态会沿长度方向伸长，若前后吊点全部刚性锁死，焊缝和支架会承受循环热应力。模型中独立拆开的连接套可用于表达卡箍、密封环或弹簧拉接结构，实际设计时常在接口处采用压紧套加耐高温垫片，既保证密封，又允许微量位移。

　　固定支架不能只按静态位置布置。越野工况下，排气管承受发动机振动、车架扭转和飞石冲击，吊耳若贴在膨胀室薄壁大面积平面上，容易在焊点周围产生疲劳裂纹。较合理的做法是把支架设在曲率变化较小、壁厚可局部加强的位置，并通过橡胶衬套或拉簧与车架连接，隔离高频振动。支架上的长圆孔还可吸收装配公差，避免多个孔位同时过约束。弯管最低点与地面、轮胎、链条和后减震之间要留出运动间隙，不能仅以静止姿态判断；悬架全压缩、转向打满和发动机摆动都应纳入干涉检查。

　　从制造角度看，这类排气件常见工艺为钣金冲压半壳焊接、弯管成型或分段旋压。膨胀室外形由多段不同锥度曲面组成，三维建模时需要把外观曲面拆成可展开或可成型的壳件，合模线尽量沿对称面或便于焊接的位置布置。壁厚过轻会导致共振和烧蚀，过厚则增加重量并使响应变慢，越野车型通常在前段和高温区采用耐热材料，尾筒外罩可兼顾轻量化与隔热。焊缝走向应避开气流高速冲刷的尖角，外部焊点也要打磨平顺，减少应力源。

　　在整车匹配中，这套排气结构还影响周边热防护。膨胀室表面距离塑料侧盖、线束、燃油管和骑手靴部较近，三维布局时应同步检查热辐射间隙，必要时增加隔热板。管路走向若过于贴近车架管，还会把噪声和振动传递到车体，形成共振异响。通过该模型可以完整练习复杂曲面弯管、法兰连接、卡箍定位、吊耳加强、热间隙校核以及二冲程排气脉冲结构的工程表达，适合用于摩托车动力附件开发、改装件结构评审和装车干涉分析。
