35mm管径手动弯管定位工装夹具

　　现场管路铺设作业里，小管径金属管的折弯一直是个容易出偏差的环节。水电安装、制冷管路、气动回路布线以及小型框架搭建中，35mm直径的钢管、铝管或铜管需要按走向弯出特定弧度，徒手折弯往往出现管壁瘪塌、折弯半径不一致、角度回弹难控制等问题。这套弯管工装正是围绕这一实际工况展开，把折弯过程中的受力点、定位面和操作杠杆整合到一个紧凑构件上，让作业人员在台钳或手持状态下都能完成稳定折弯。

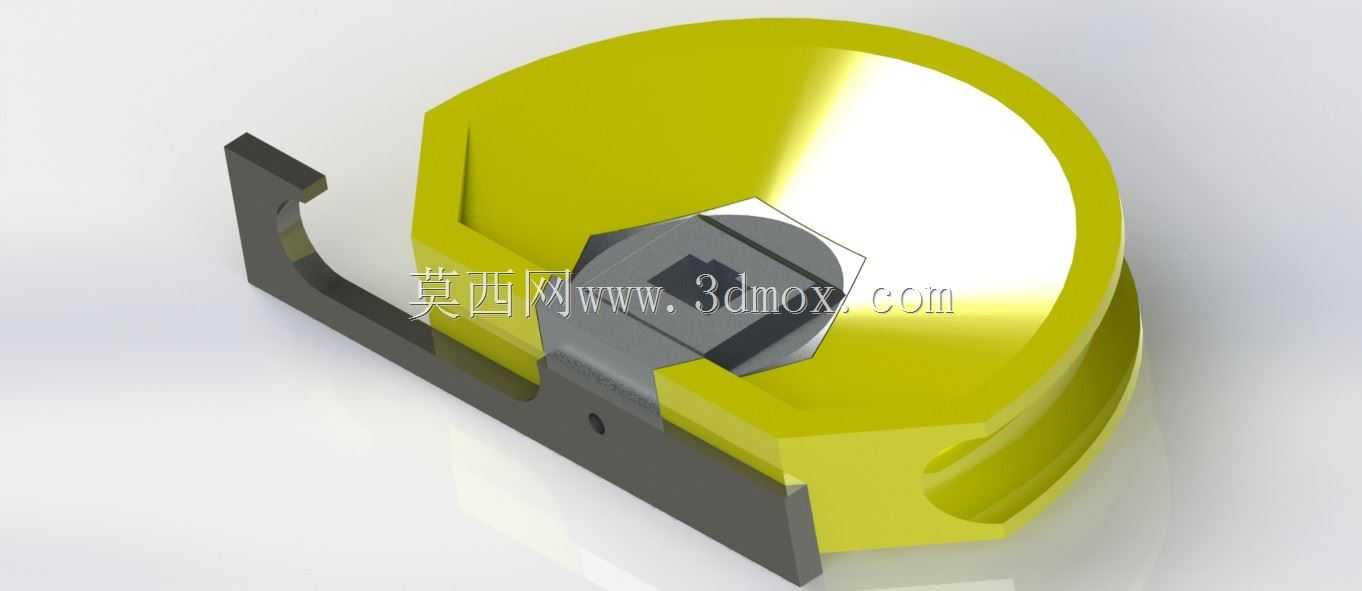

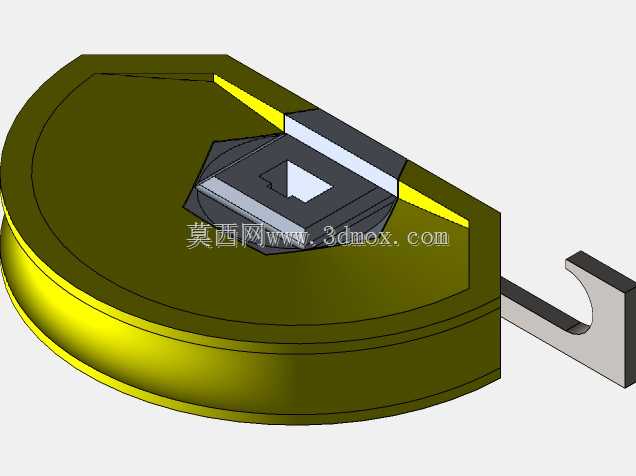

　　从结构上看，黄色主体承担成型轮的角色，其弧形内腔直接对应管材外径，折弯时管材贴附在轮槽内，被强制绕设定半径弯曲。轮槽的曲面光洁度和弧度连续性直接决定弯管质量：槽底圆弧若与管径匹配不当，管材外侧受拉时容易减薄开裂，内侧受压则可能起皱；因此建模时槽型截面按管材包络关系构建，保证管材在弯曲过程中获得周向支撑，抑制截面椭圆化。灰色部分为挂钩与挡臂，一端勾住管材或固定支点，另一端作为力臂承受折弯力矩，黑色长臂则延伸操作距离，利用杠杆原理降低手动施力强度。

　　设计思路上，这套工装没有采用复杂的液压或电动驱动，而是把功能压缩到最少零件：成型轮提供弯曲半径基准，挡块限制管材直线段位移，长臂放大力矩。三者在空间上必须避开管材运动轨迹，折弯时管材从直态逐步绕轮面卷绕，挡臂与轮槽之间的间隙要控制在既能送进又不松旷的范围。长臂与主体连接处承受最大弯矩，截面做了加厚并过渡圆角，避免应力集中导致根部断裂；挂钩开口方向与操作力方向相反，确保加载时自动锁紧、不会脱管。

　　安装边界方面，成型轮外径决定最小折弯半径，轮槽宽度按35mm管径留适当间隙，管材插入后直线段需伸出挡块足够长度以保证起始咬合。长臂展开后占用较大操作空间，现场使用时要确认回转范围内无障碍物；若配合台钳固定主体，夹持面应落在灰色基座的平整区域，避开轮槽和薄壁部位，防止装夹变形。挂钩内孔与管材接触处做了局部强化，因为反复折弯时该位置承受挤压和摩擦，是磨损最集中的区域。

　　实际选型时，管径是第一约束，35mm规格只适用于对应外径管材，混用不同管径会导致定位失效或压伤管壁。弯曲半径过小会使管材外侧拉伸应变超过材料延伸率，铝管和铜管塑性较好可承受较小半径，钢管则需更大半径或退火处理。工装整体为实心结构，重量集中在成型轮区域，手持操作时重心靠近轮体，长臂端施加横向力即可完成折弯；长时间批量作业可将基座固定在工作台上，把手动工具转化为简易工位夹具。

　　建模过程中，轮槽曲面采用回转特征切出，保证圆弧截面沿周向一致；挡臂与长臂通过拉伸和加强筋组合，连接处的圆角过渡对应力流传递至关重要。装配关系上，管材作为被加工件并不属于工装本体，但在三维验证时需装入模拟管段，检查折弯全程是否干涉、挂钩是否能顺利取放管件。这类小件看似简单，却把杠杆增力、曲面成型、定位约束三个机械原理浓缩在一起，是管路安装现场提升折弯一致性和成品率的实用辅具。
