摩托车前叉上联板防抖轭结构

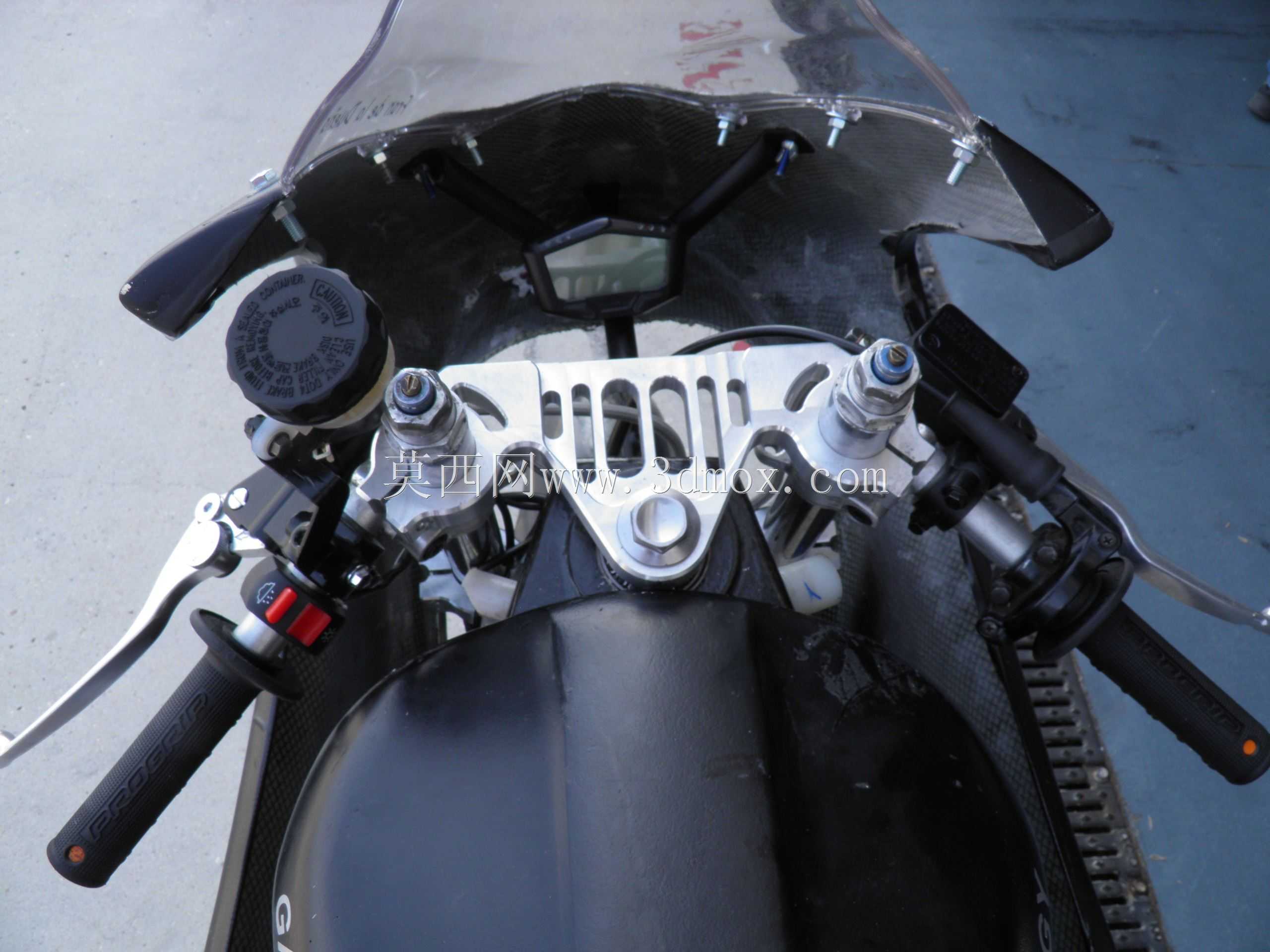

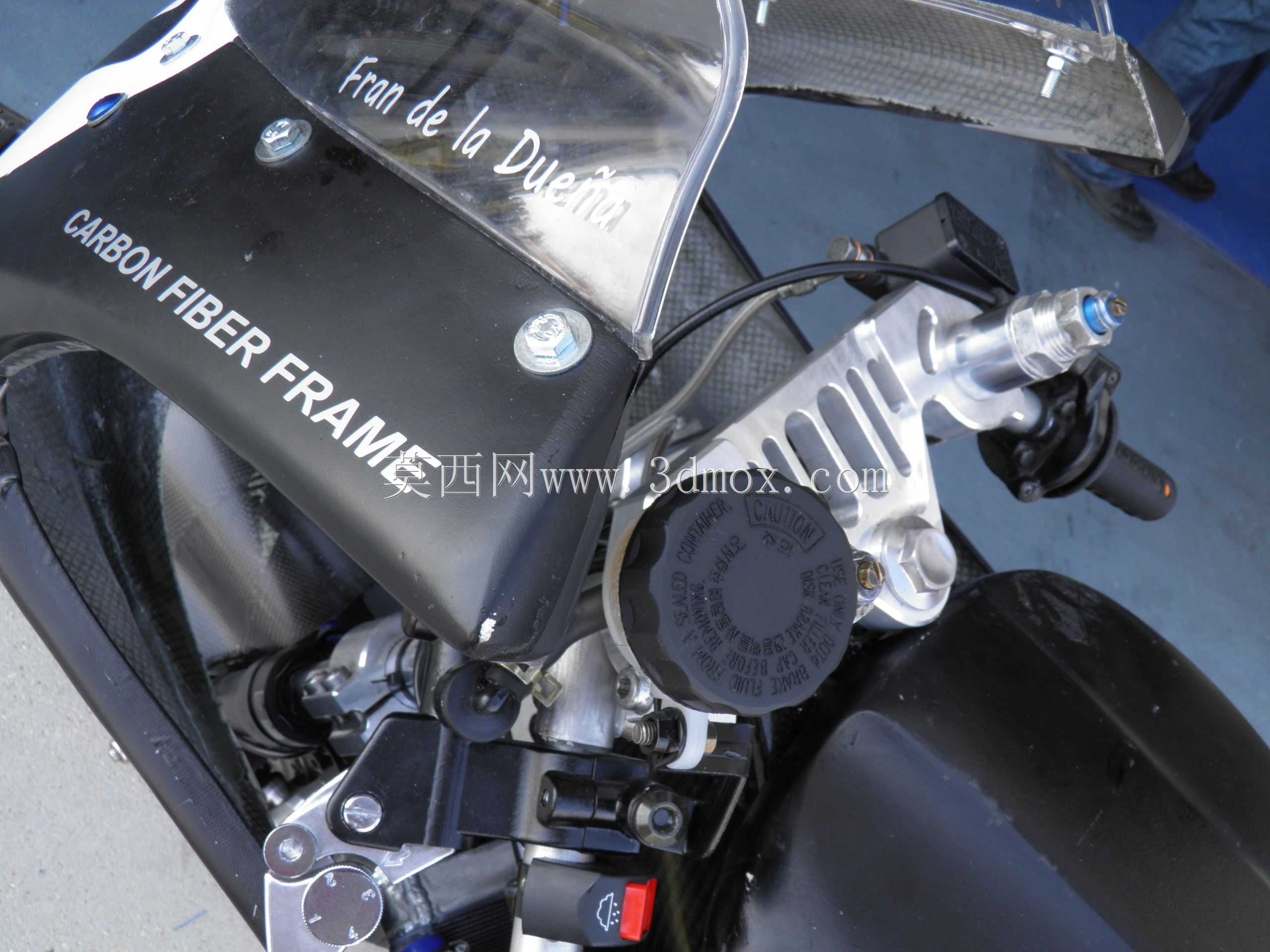

　　该零件对应摩托车前悬架与转向系统中的上联板类构件，也常被称为防抖轭、三角台或车把连接板，主要用于把两根前减震器上端在横向位置上刚性连接，并为车把、仪表支架、线束固定点等周边部件提供安装基础。它在整车上的位置非常关键：前叉承受路面冲击、制动反力矩和转向载荷，上联板则负责维持两支前叉管的平行度与间距，减少高速行驶、紧急制动或颠簸路面下前叉上端的相对扭动。若该件刚度不足，骑手会感觉到车把发散、转向响应迟滞，严重时还会出现前叉夹持松动、孔位偏磨和操控抖动。

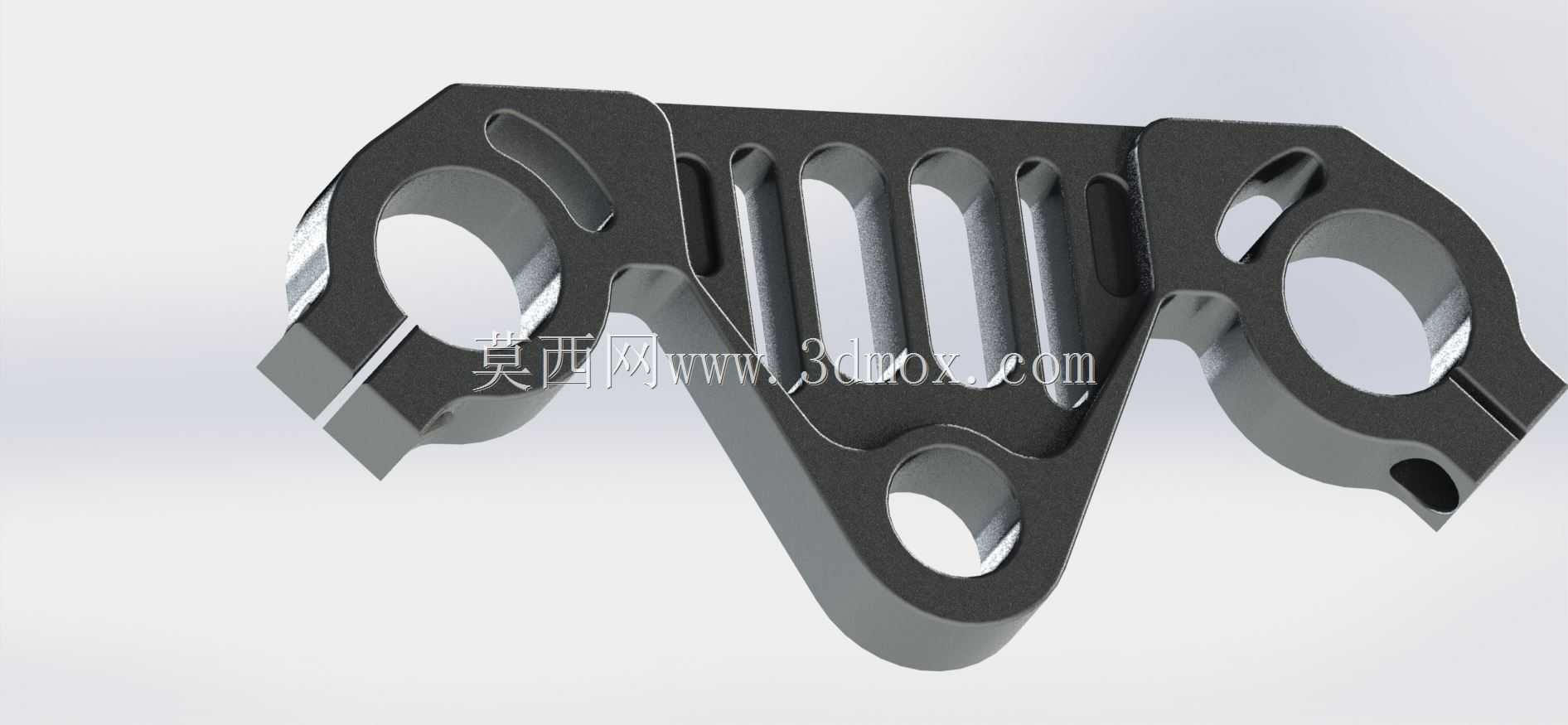

　　从结构形式看，模型采用整体板式承载方案，左右两侧设置大直径夹持孔，用于环抱前叉外管；孔侧开设剖分槽，配合夹紧螺栓形成收缩抱紧。这种设计不需要在前叉管上加工额外定位面，靠夹持摩擦和精确同轴约束完成固定，装配时可通过夹紧量控制预紧力。左右夹持孔的中心距必须与车型前叉间距一致，孔轴线需要保持平行，并与板体基准面垂直，否则装配后会造成前叉管别劲、减震行程卡滞或转向轴承受力异常。

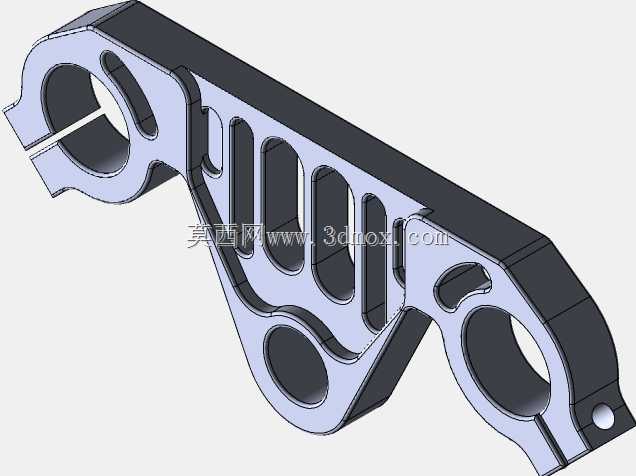

　　中部区域采用多道纵向加强筋和镂空槽组合，在视觉上类似格栅结构，但工程目的并不只是减重。上联板在转向时承受弯曲和扭转载荷，材料若完全铺满会增加簧上质量，尤其车把附近的质量对操控手感影响明显；若简单开大孔又会削弱截面惯性矩。模型将材料集中在左右夹持孔周围、下部连接桥和受力筋条上，使载荷沿叉管夹持区向中心交汇传递，中间长槽则去除低应力区材料。这样可以在保证抗弯、抗扭刚度的同时控制零件重量，也为铸造或机加工后的应力释放留出空间。

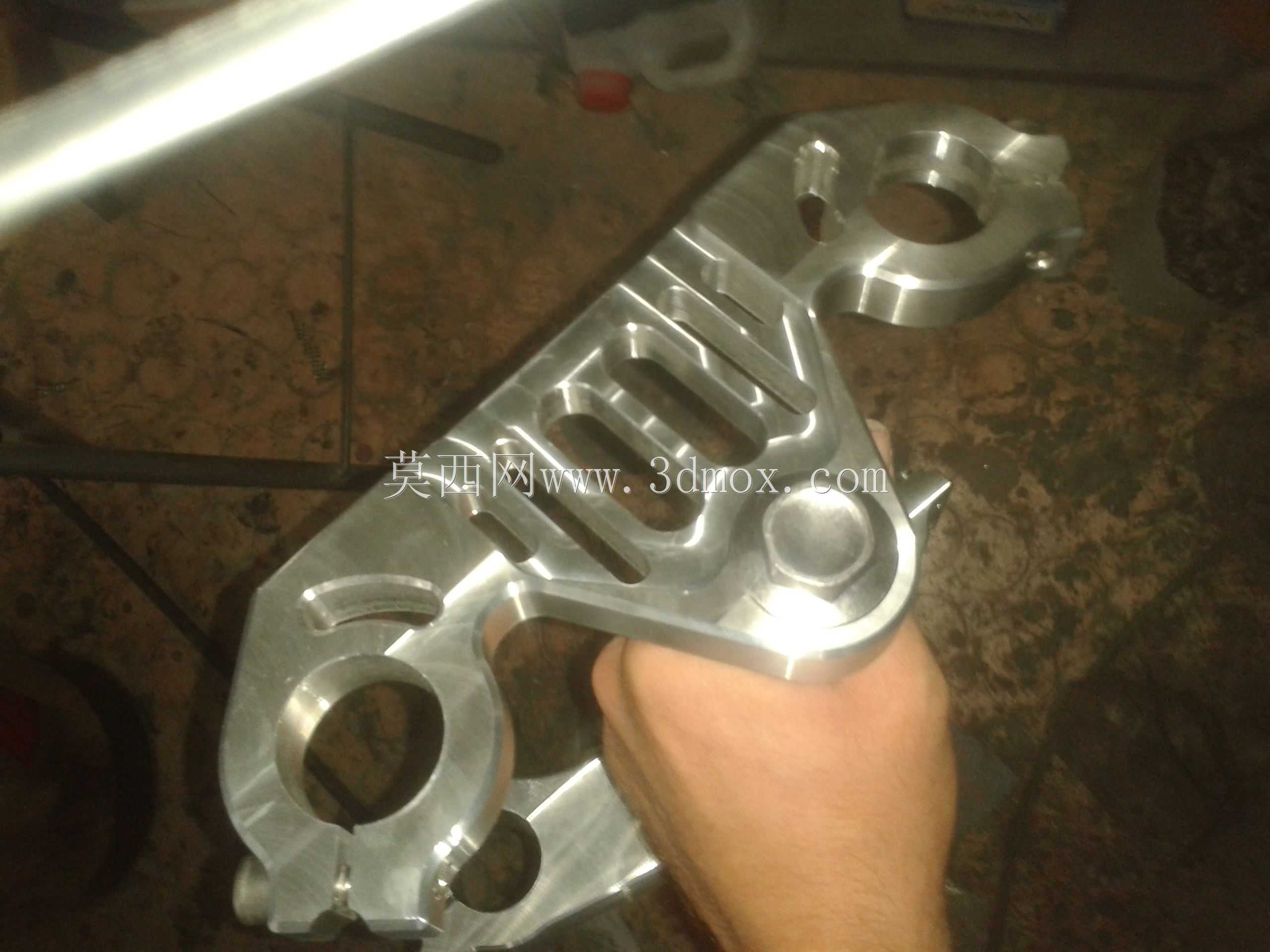

　　下部伸出的双耳形连接区用于与转向立管或中心压紧结构配合，中间圆孔承担定位或螺栓穿过功能。该区域是左右前叉载荷汇合的位置，壁厚过渡明显，圆角连续，避免在孔边和筋根形成尖角应力集中。对于实际加工而言，这类零件常见材料为铝合金，采用锻铝、铸铝后数控加工，或直接由铝板铣削成型。夹持孔内表面需要保证粗糙度和圆度，剖分槽两侧夹紧面应平行，螺栓孔位置需保证拧紧后槽口均匀收缩，而不是单侧贴死。

　　外形边界方面，板体宽度由两支前叉中心距、夹持孔外径和车把安装空间共同决定；高度方向则要避让仪表、大灯支架和锁具。模型左右外缘随夹持孔形成圆弧包络，前方下部收窄成三角支撑，后方保留较宽承载边，这种轮廓有助于把螺栓预紧力扩散到板体内部。上方两个较小孔位可用于车把座、压盖或附属支架安装；侧面小孔则多与夹紧螺栓、走线固定或限位结构有关。设计时不能只看孔位是否齐全，还要核查扳手空间、螺栓装入方向、车把最大转角时与油箱和仪表的间隙。

　　在建模处理上，该类零件应优先建立装配骨架：先确定前叉管轴线、中心距、转向轴位置和车把安装面，再生成夹持孔与剖分槽。板体轮廓不宜先做纯外观曲面，而应从载荷路径出发画出主承载桥，随后补充减重槽、加强筋和安装凸台。所有镂空槽端部建议保留圆弧，避免热处理或使用中在槽端产生裂纹；夹持孔附近的壁厚要均匀，过薄会导致夹紧时局部变形，过厚则可能在铸造时产生缩松。

　　用于整车校核时，还需把前叉、车把、立管轴承和紧固件一并装入，检查静态握把间隙、最大转向角、制动时板体变形以及减震器上下联板的同轴关系。该模型适合作为摩托车改装上联板、前叉稳定支架或轻量化连接板方案的结构参考，重点不在复杂曲面，而在孔轴关系、夹持可靠性、刚度分布和安装边界的平衡。
