垂直式快速压紧夹具肘节锁紧机构

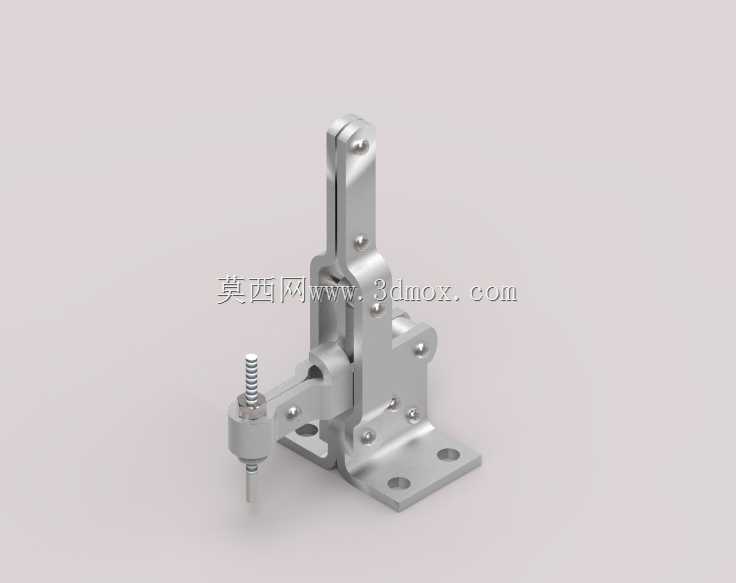

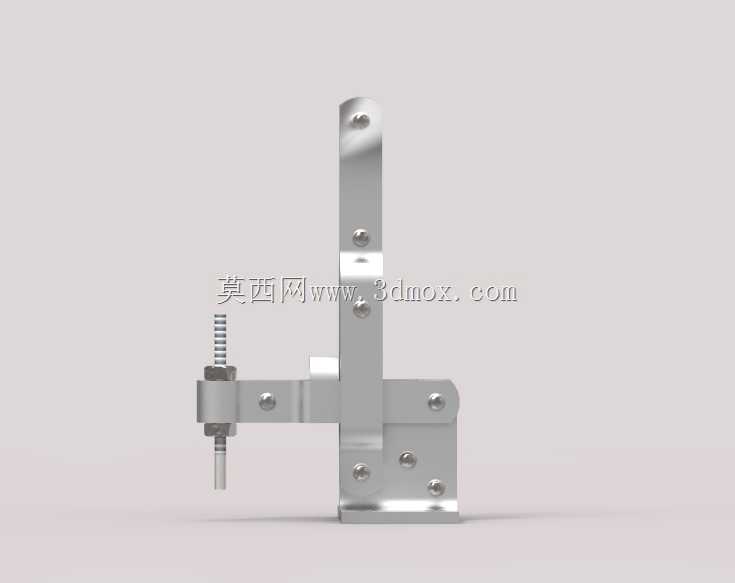

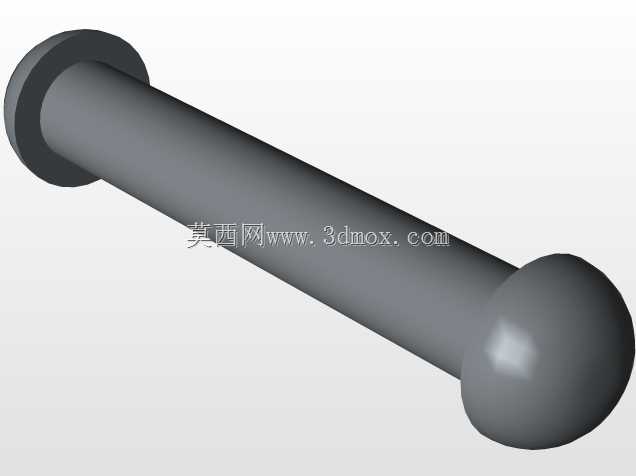

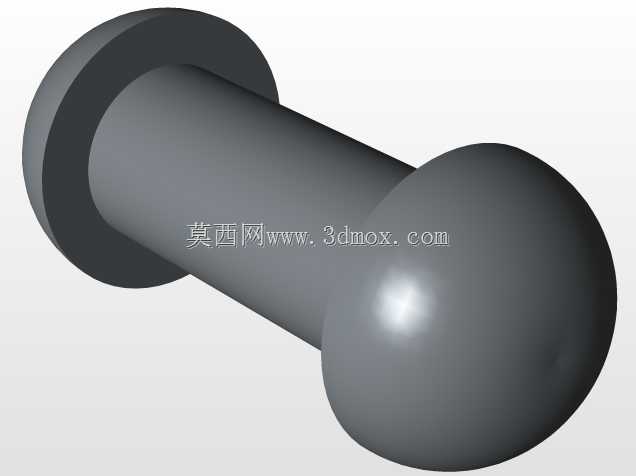

　　在工装夹具设计、非标自动化工位排布以及小型装配台的定位环节里，垂直式快速夹钳是出现频率极高的一类手动压紧元件。这套结构完整还原了底座、连动肘节、操作手柄、压头螺杆与调节锁紧件的全部装配关系，建模时把各铰接销轴、铆接点位、冲压折弯板件的厚度关系都做了实体还原，没有用简化块代替运动副，对需要校核开合轨迹、确认压头避让空间的设计场景比较友好。从实际产线使用来看，这类夹钳常被布置在焊接工装的工件侧边、检测工位的型材台面上，或者木工、塑胶件组装的定位治具中：工人扳动长手柄，内部两组连杆会越过肘节死点，把竖直方向的压头牢牢压在工件表面，松手后靠机构自锁特性不会因为振动松脱；解锁时反向扳动手柄，压头会随连臂抬起并让出取放工件的空间，动作行程短，

　　单手即可完成操作，比反复拧螺栓压板的装夹方式效率高很多。底座采用带四个安装孔的折弯钢板结构，孔位对应标准快夹的安装跨距，建模时保留了底板的折弯圆角与沉孔间隙，布局时可以直接在工装板上对应开孔，用内六角螺栓从台面下方穿入固定，也可以在底板下方加焊定位块承受侧向剪切力。需要注意的是，这类垂直夹钳的压紧力方向沿压头螺杆轴线，安装面要保证和工件被压表面平行，否则压头接触时会出现偏载，长期使用会让铰接孔磨损加快。压头部分采用带弹簧的可调螺杆结构，螺杆穿过前端摇臂的螺纹孔，下端是压脚，上端用螺母锁紧行程位置：不同厚度的工件只需要旋转螺杆调整伸出长度，再用锁紧螺母固定，就能适配一定范围内的板厚差，压脚端面的橡胶垫或者金属压头可以根据工件材质更换，

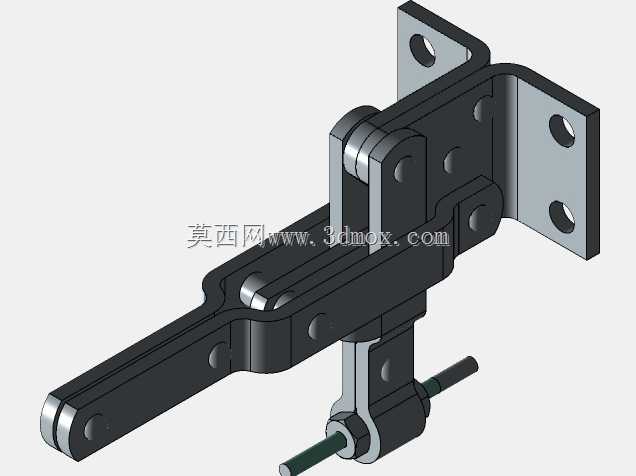

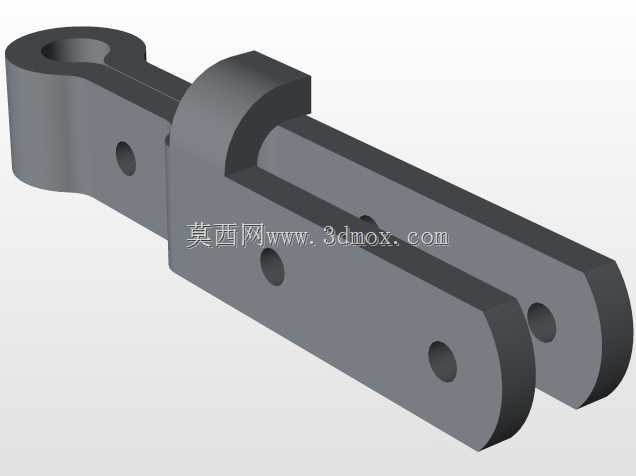

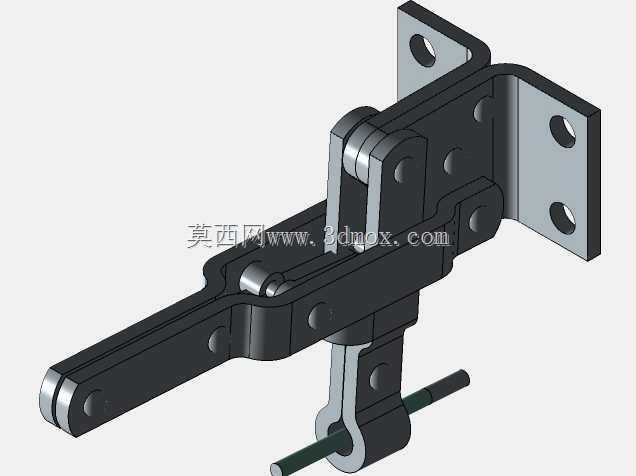

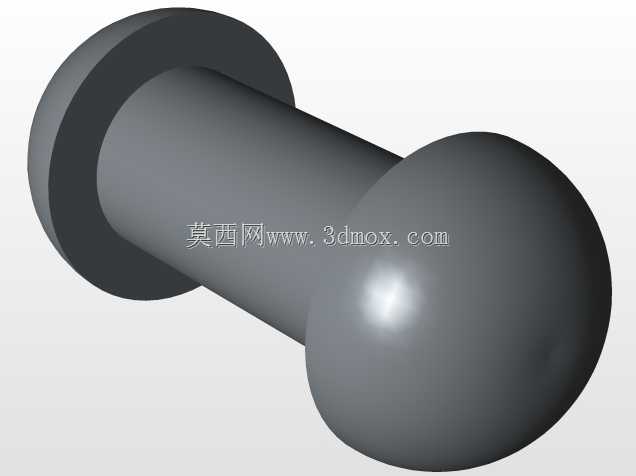

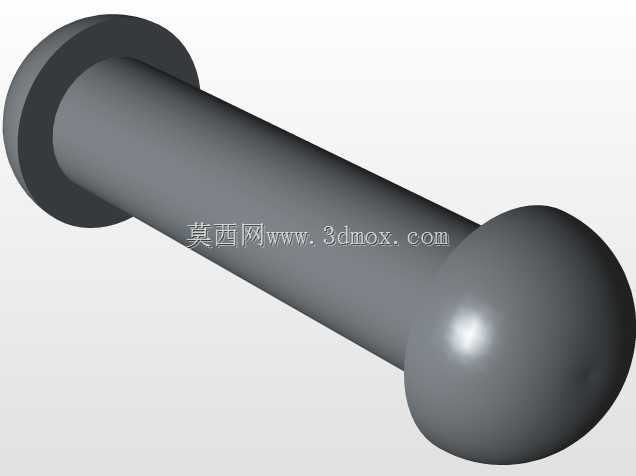

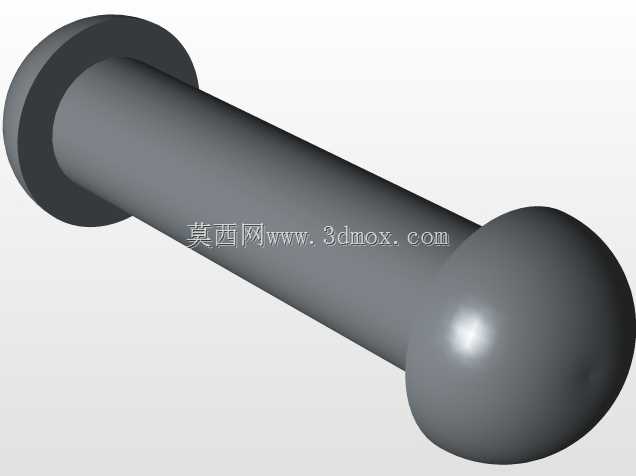

　　避免压伤已加工表面。设计这套模型的结构逻辑，核心是把肘节机构的死点锁紧特性转化为可靠的压紧力：手柄扳到闭合位置时，连杆铰接点刚好越过手柄转轴与底座转轴的连线，此时工件反力传递到连杆上会让机构有继续锁死的趋势，而不是驱动手柄回弹，这也是快速夹钳能承受振动工况的关键。建模过程中各铰接位置都保留了真实的配合间隙，销轴和板件孔位的同轴关系、连杆之间的避让间隙都按照实物比例还原，做运动干涉检查时，可以直观看到手柄从开启到闭合的全过程中，长手柄的摆动扫略范围、压头抬起后的高度，以及侧边连臂会不会和工件轮廓、工装挡块发生碰撞。在工位布局阶段，这类夹钳的安装边界需要重点核对三个尺寸：底板的长宽与安装孔间距决定了台面占用空间，

　　操作手柄的长度决定了工人手部操作所需的外侧预留空间，压头螺杆的最大伸出量和闭合高度决定了可压紧工件的厚度区间。如果把夹钳布置在工装侧板上，还要确认手柄扳动时不会和相邻的另一组夹钳、气路管线或者定位销发生干涉，多组夹钳并排使用时，手柄的操作方向尽量统一朝向工人站位侧，减少换手操作的动作浪费。和卧式快速夹钳相比，垂直式结构的压紧力方向垂直于安装底座，更适合压紧水平放置的板件；压头的悬臂长度可以通过更换螺杆调整，但悬臂过长会降低整体刚性，针对需要大压紧力的钢件焊接场景，应选底座更宽、连杆板厚更大的规格，避免夹紧时摇臂出现弹性变形。整套模型把冲压件的折弯形态、紧固件的装配层级都清晰呈现，既可以作为夹具设计时的选型参考，也能直接用于工装三维装配里的空间占位校核，帮助设计者在出加工图之前就提前排除运动干涉、操作空间不足、压头行程不匹配这类常见问题。
