双活塞手动流体输送泵结构

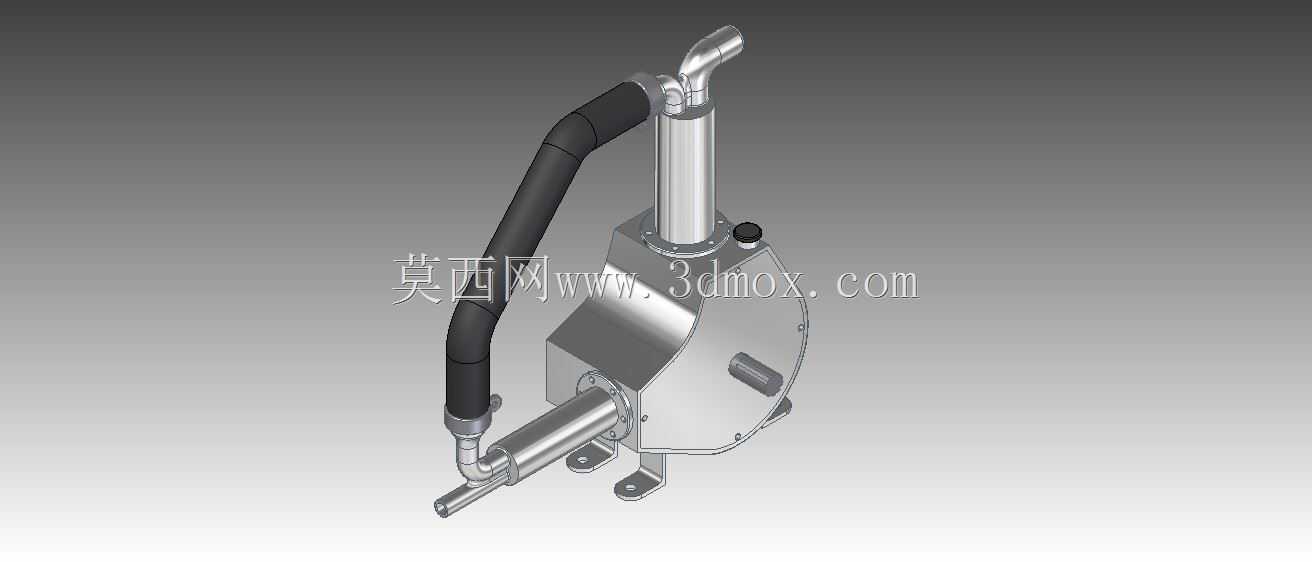

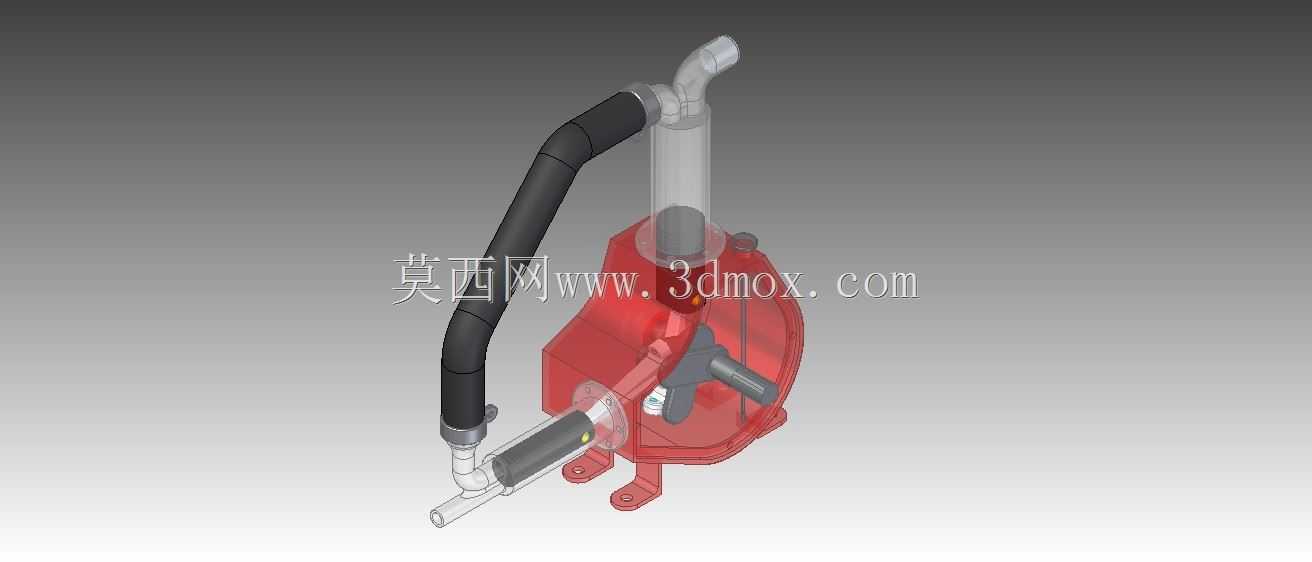

　　该结构呈现的是一种小型双活塞式手动流体输送装置，整体由半透明泵壳、双缸活塞组件、曲柄滑块机构、输入轴、进出流管路、弯管接头、支撑底座和紧固连接件组成。装置的核心工作逻辑放在泵壳内部，通过外部轴端输入旋转运动，带动曲柄与滑块交替推动两个活塞，在缸体内形成连续的容积变化，从而完成吸液、压送和排液过程。与单缸手动泵相比，双活塞布置能够削弱单行程造成的流量脉动，使出口流体在两个工作相位之间获得更平稳的输送节奏。

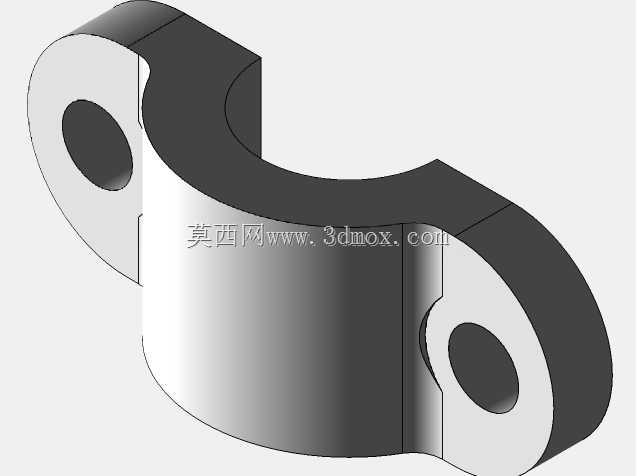

　　从实际使用场景看，这类结构适合小流量、低功率、依赖人工或低速外接动力的流体转注场合，例如车间内少量油料抽取、实验台液体循环、维护现场临时补液、小型工艺装置供液以及教学演示中的容积泵原理展示。泵体下部设置带孔安装脚，可通过螺栓固定在工作台、支架或移动小车上；底座轮廓需要预留足够的平面接触区域，避免输入扭矩作用时泵体发生摆动。输入轴从泵壳侧部伸出，轴端保留了外接手柄、联轴器或小带轮的连接空间，选型布置时应在轴端外侧留出操作半径，尤其在采用手摇方式时，人员手腕运动范围不能与上方竖直管路和侧面弯管发生干涉。

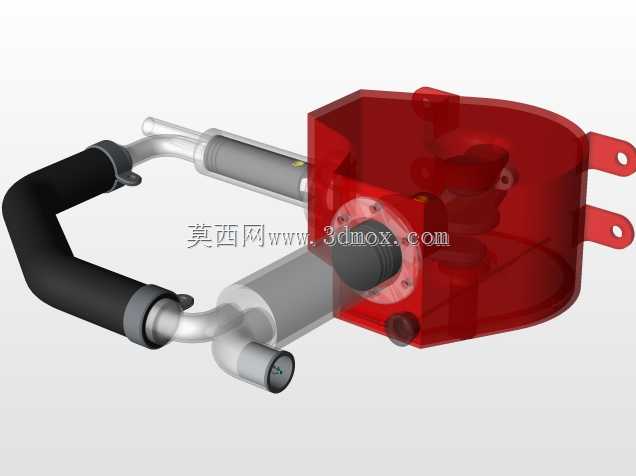

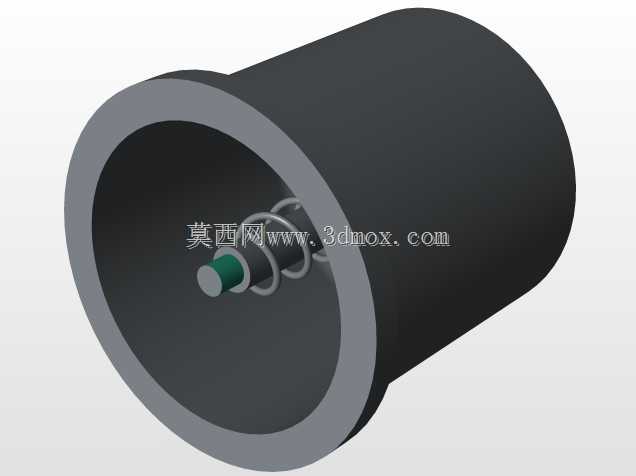

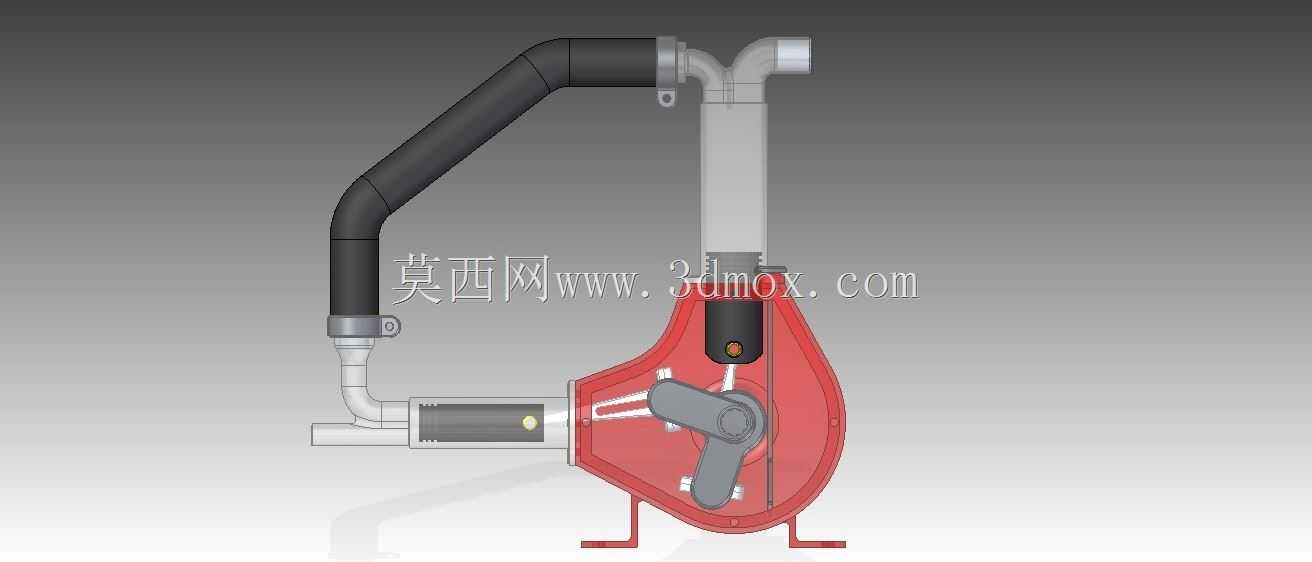

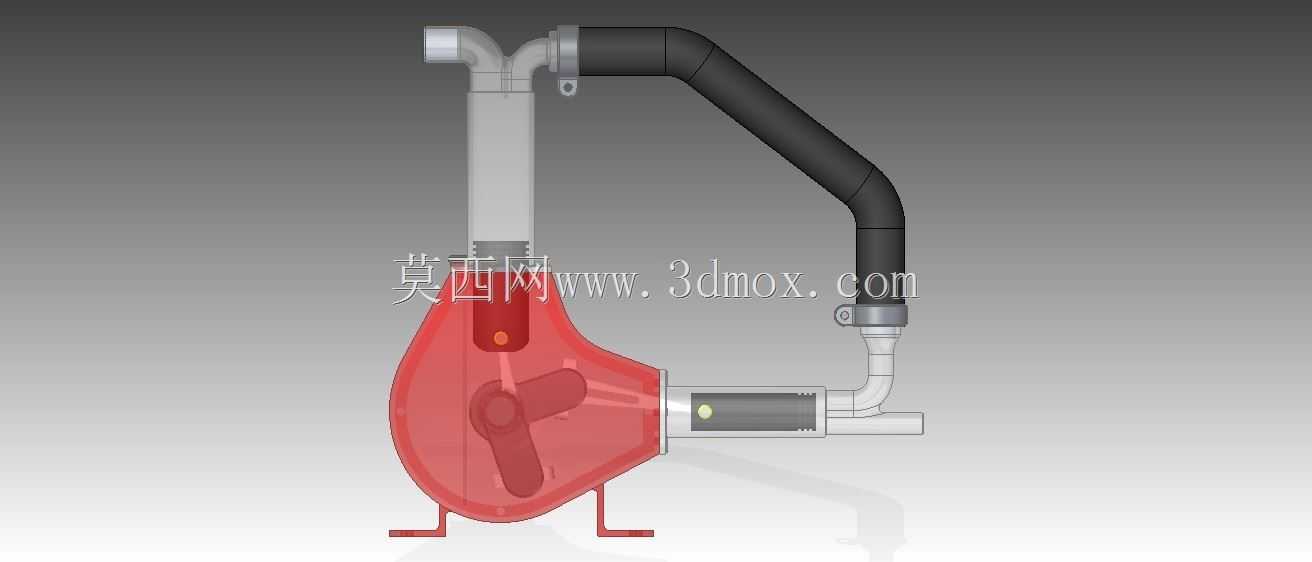

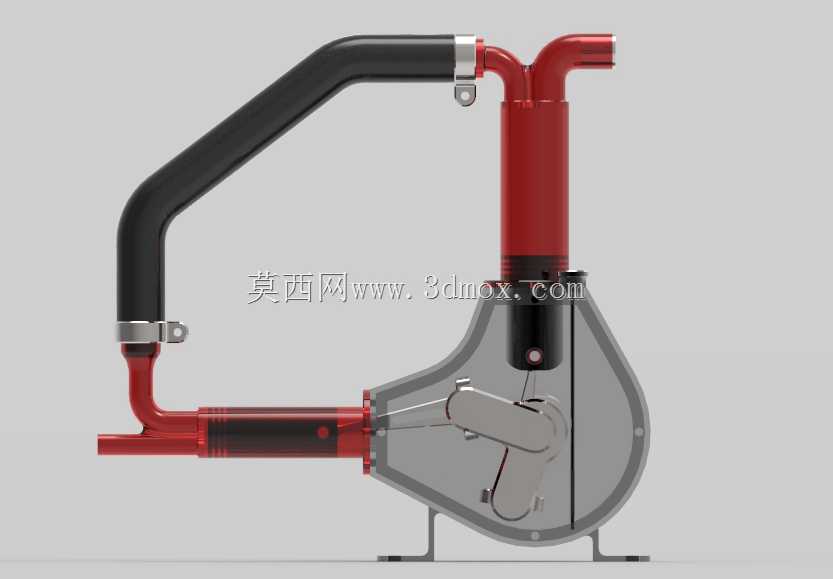

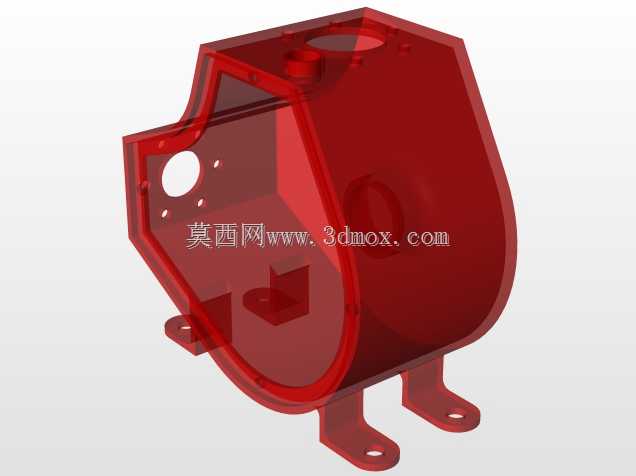

　　外形上，泵壳采用近似蜗形的包容结构，内部既承担缸体定位，也为曲柄、连杆和滑块提供防护。半透明壳体在三维方案中有利于观察活塞相位、连杆姿态和内部运动间隙，但在工程实物中可替换为金属铸件、透明工程塑料或复合材料，依据输送介质的腐蚀性、压力等级和使用频率确定。泵壳侧面的红色透明缸段与活塞轴线对齐，缸体端部通过法兰状连接结构固定，便于拆装密封件和检查活塞磨损。竖直向上的筒体与出口弯管相连，侧向长管则承担输入或输出通路，管路端部均采用圆管接口，后续可根据流量和介质改为软管插接、卡套接头、螺纹接头或焊接法兰。

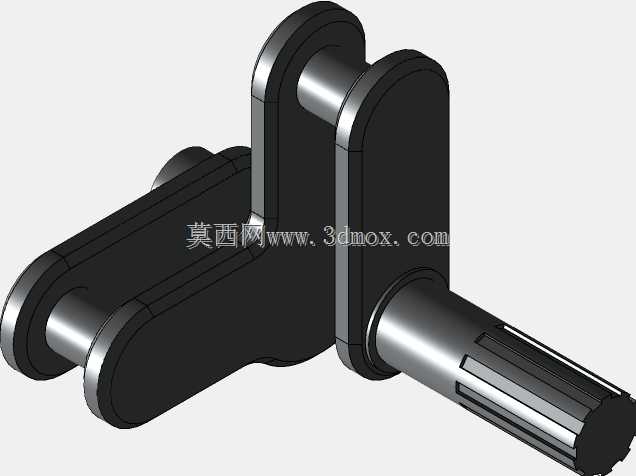

　　设计思路上，双活塞的相位差是保证连续排液的关键。曲柄旋转时，两个活塞不应同时到达同一极限位置，而应在吸排行程之间形成交叠区，使一个缸体处于压缩排液时，另一个缸体能够完成吸入或准备压缩。建模时需要重点检查曲柄销轨迹、连杆长度、滑块导向面和活塞中心线之间的几何关系；若连杆过短，活塞侧向分力会增大，导致密封件偏磨和导向面发热；若曲柄半径过大，虽然单行程排量增加，但壳体宽度、管路高度和输入扭矩都会同步上升。泵壳内部还应留出排液通道的汇流空间，使两路缸体输出的流体在汇入主管路时降低局部涡流和冲击。

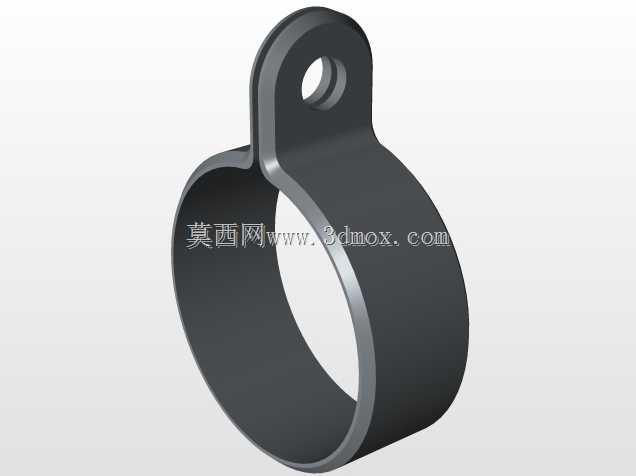

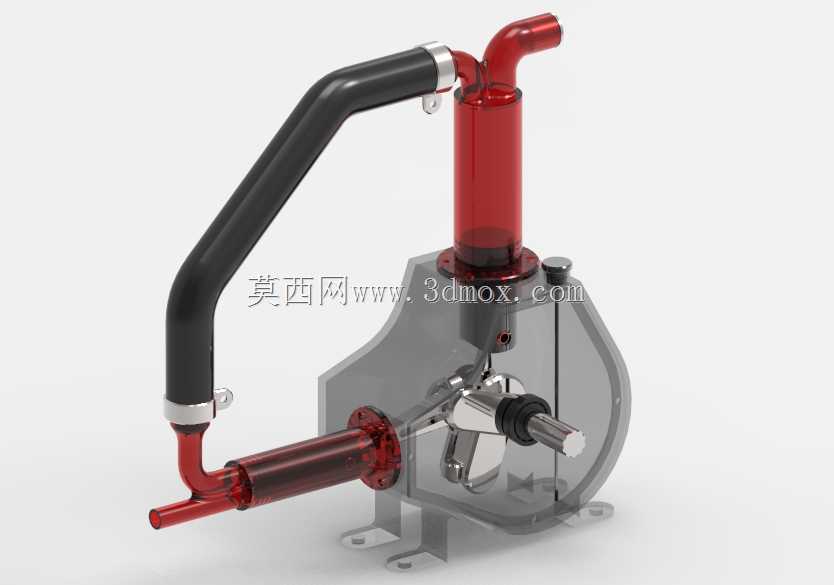

　　安装边界方面，装置高度主要由上方竖直筒体和弯管决定，侧向尺寸则由黑色长弯管、红色水平管及伸出轴共同控制。布置设备时，不能只按泵壳底面投影估算占位，还需把弯管末端的软管插拔空间、轴端手柄旋转空间、底座螺栓紧固空间以及缸体检修拆卸空间一并纳入。管路走向采用大半径弯头，可减少急弯造成的局部阻力；黑色弯管通过卡箍与红色管路连接，卡箍位置靠近接头端部，有利于压紧软管并维持密封。若用于较高黏度液体，应适当加大管路通径，降低吸入口阻力，同时在入口侧考虑过滤结构，避免杂质进入活塞缸造成划伤。

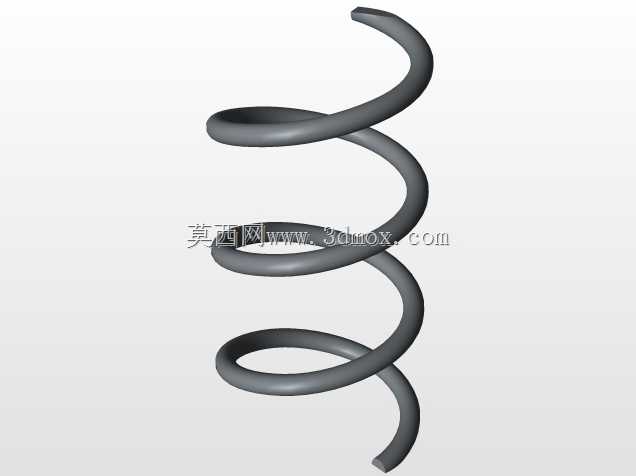

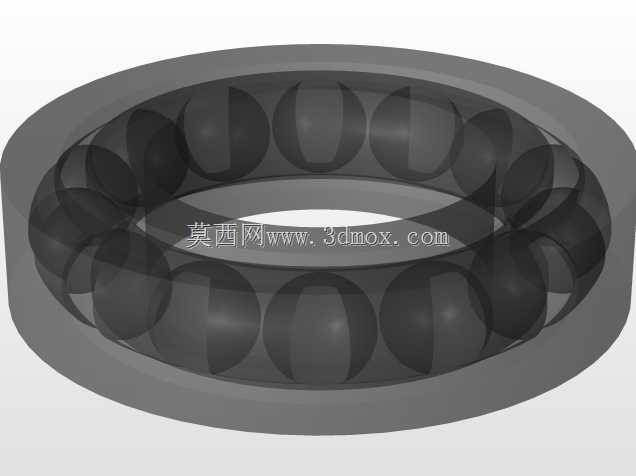

　　结构细节上，泵壳顶部设置小螺塞，可作为注液、排气或检查口使用；底部支撑脚的开孔方向与主要受力面匹配，能够承受手摇输入时产生的反力矩。输入轴与壳体之间需要布置旋转密封，活塞与缸体之间则根据介质选择密封圈、皮碗或耐磨环。三维建模阶段应特别关注运动包络：曲柄在壳内旋转时不得与壳壁、螺钉头部和流道壁面相碰；活塞到达极限位置时应保留微小余隙，既防止机械顶死，也避免余隙过大降低容积效率。整体方案把传动机构、泵腔、管路和安装基础集中在紧凑壳体内，适合作为小型容积泵的结构验证、原理样机和教学展示模型使用。
