星型七缸活塞航空动力装置结构

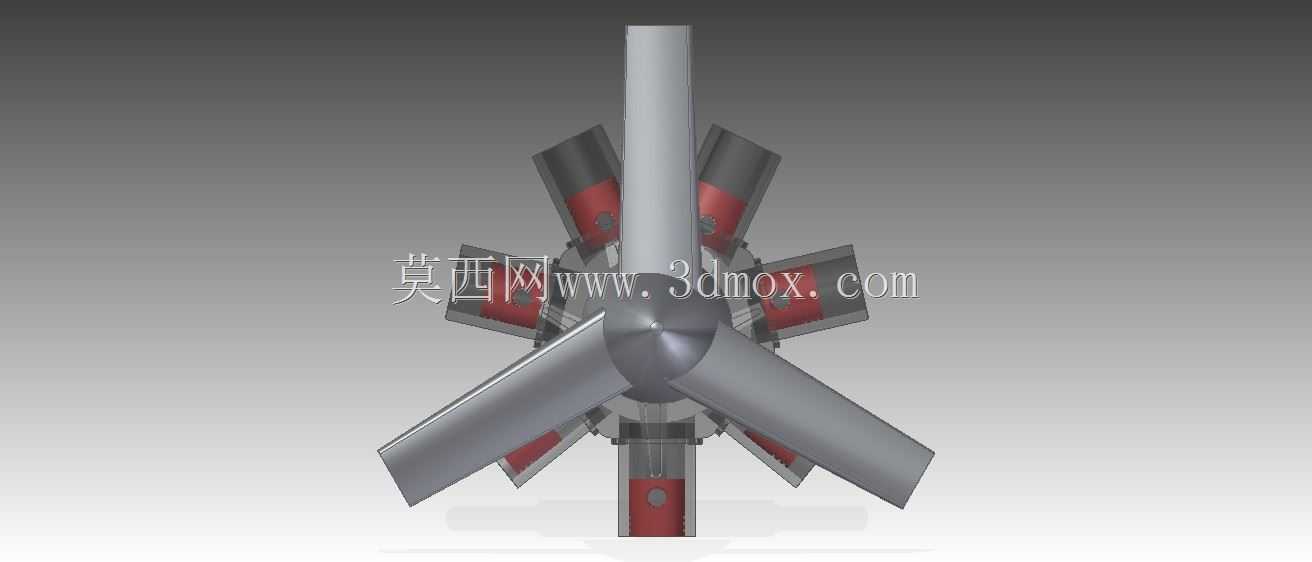

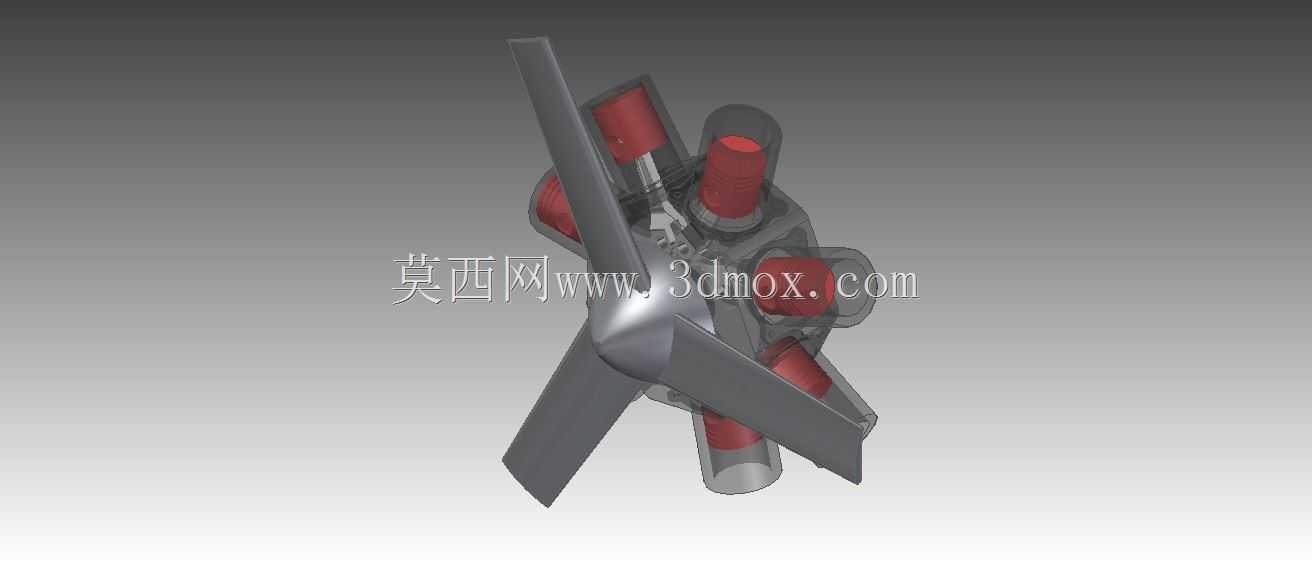

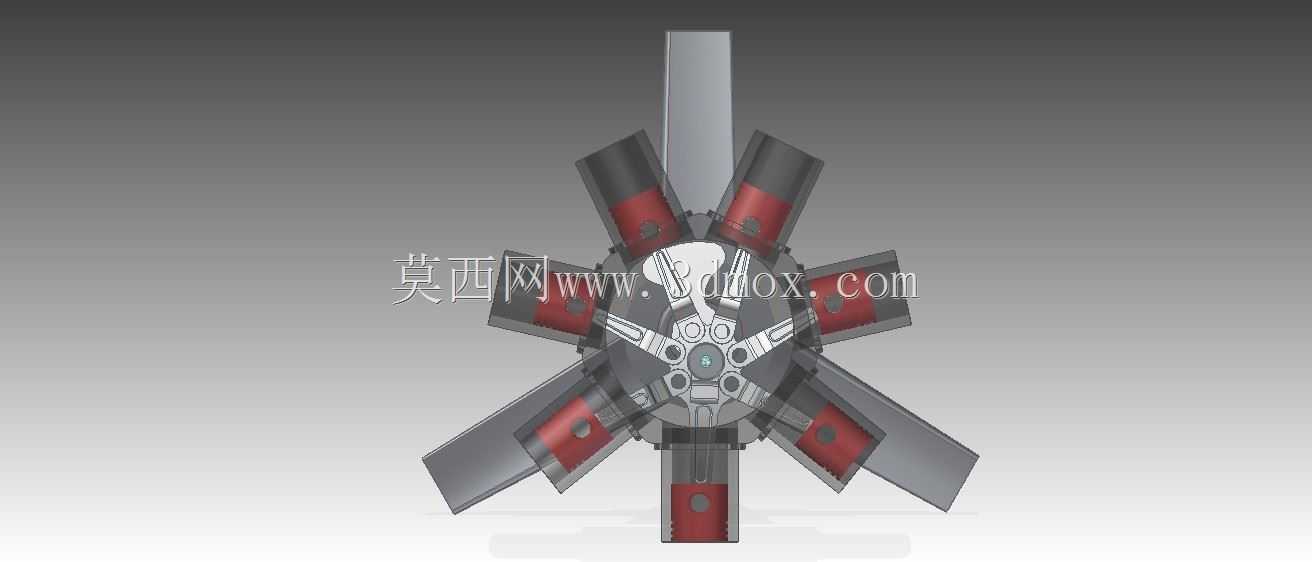

　　这套径向排布的多缸活塞动力结构，在轻型通航飞机、早期螺旋桨飞行器、小型实验类动力载具以及复古机械动力展示场景中十分常见，七组气缸围绕中心曲轴箱体呈圆周均匀放射布置，相比直列、V型排布的同排量活塞动力，径向布局可以在极小的轴向占用空间内容纳更多工作气缸，整机迎风面的轮廓虽然偏大，但曲轴轴向长度被大幅压缩，非常适配螺旋桨直连驱动的布置需求，动力输出轴直接对接螺旋桨桨毂，不需要额外增设过长的传动转接轴系，动力传递路径短，扭转振动的衰减特性也更有优势。

　　从实际功能逻辑来看，各组气缸按照预设的点火做功顺序交替完成进气、压缩、做功、排气循环，多缸交替输出扭矩可以让曲轴运转的平顺度明显提升，单缸做功的冲击被均匀分散到整周圆周方向，曲轴主轴颈承受的径向载荷可以通过多组连杆的共同作用互相平衡一部分，相比少缸机型，大排量下的整机震动幅度更容易控制。配套的螺旋桨桨叶直接固定在输出轴端，桨叶的气动拉力随发动机转速同步变化，整套动力单元可以独立完成燃油化学能到旋转机械能的转换，直接为载具提供推进动力。

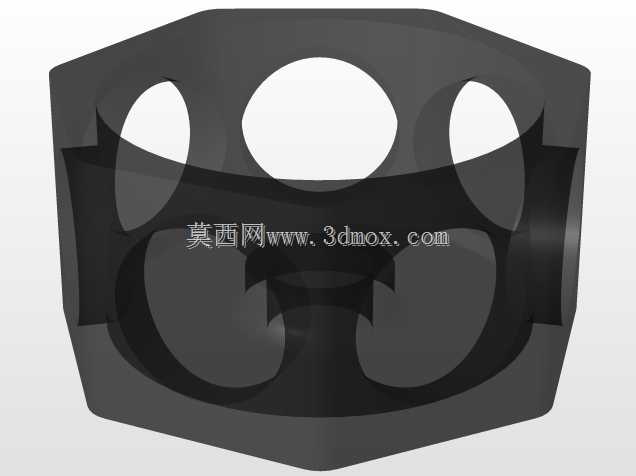

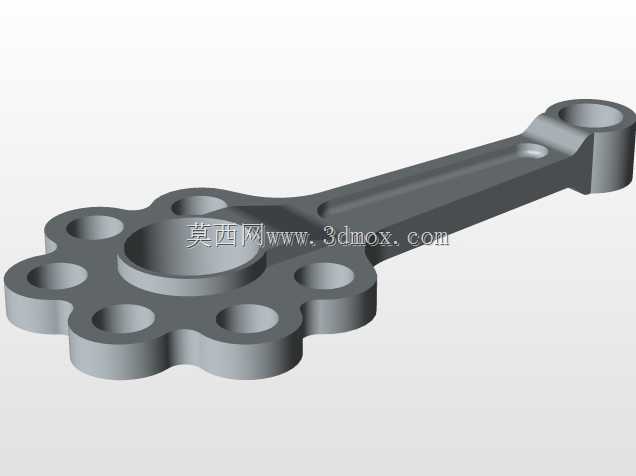

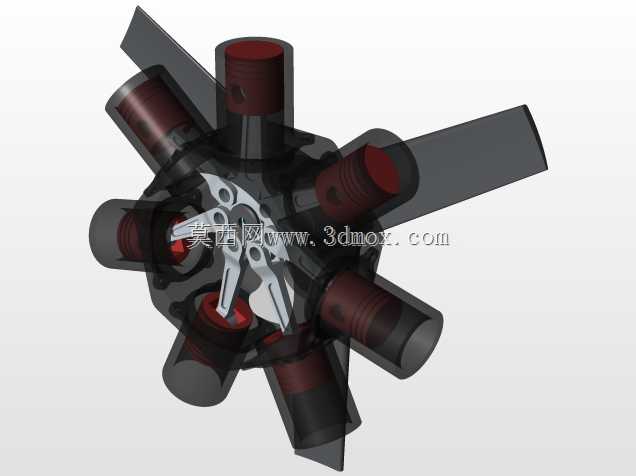

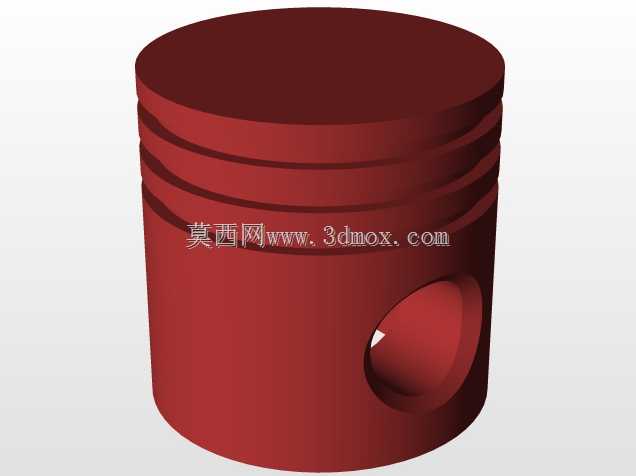

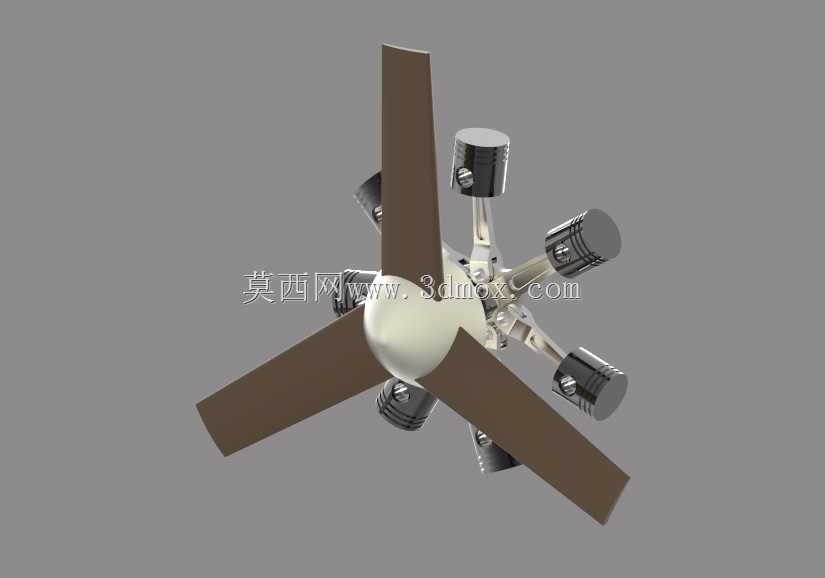

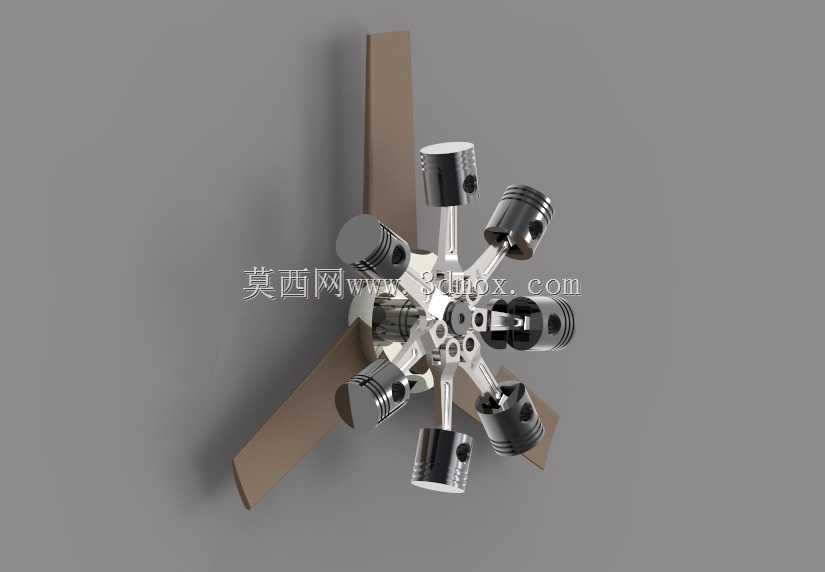

　　结构设计层面，中心曲轴箱作为整个动力装置的安装基准，所有气缸的安装基面都围绕箱体中心的主轴承孔做圆周分度定位，七组气缸的中心轴线全部交汇于曲轴回转中心附近，保证每一组活塞的往复运动轨迹都精准对应曲柄销的回转圆周。主连杆与副连杆的组合结构是这类星型动力的核心设计点：其中一根主连杆直接铰接在曲柄销上，其余六根副连杆的大头端分别铰接在主连杆大头周边的铰接销座上，这种结构不需要在曲柄销上叠装多套连杆大头，既避免了曲柄销轴向尺寸过长的问题，也能让所有活塞的往复运动相位精准匹配设计好的做功间隔角。活塞外圈预留的环槽用于装配气环与油环，工作过程中完成气缸密封与缸壁润滑油刮除，气缸体外圈的散热鳍片结构可以在迎面气流冲刷下快速带走燃烧做功产生的热量，适配风冷散热的使用场景，不需要额外布置复杂的水冷管路、散热器与冷却液循环系统，整机结构更简单，野外使用的维护难度更低。

　　安装边界与尺寸控制上，整套动力的核心约束尺寸为径向圆周方向的最大外接圆直径，设计排布时所有气缸的最外端轮廓不能超出螺旋桨桨叶的旋转覆盖范围，避免气缸突出到桨叶旋转平面内发生运动干涉；轴向方向从曲轴箱后端的安装法兰面到前端螺旋桨固定端面的总长度，需要和载具机头的安装架预留空间匹配，后端安装法兰的螺孔分度圆、定位止口直径都要和机架的安装座完全对应，保证动力单元的回转中心和载具机身轴线同轴。曲轴箱下部预留的润滑油腔结构可以存储润滑机油，运动过程中通过飞溅润滑为缸壁、连杆铰接点、主轴承提供润滑，外围布设的油路通道不需要额外搭建复杂的外置润滑管路。

　　建模过程中需要重点校验多处运动配合关系：活塞在气缸缸筒内做往复直线运动的行程不能和缸盖端面发生碰撞，连杆在整个回转周期内的摆动空间不能和相邻气缸的内壁、曲轴箱加强筋发生干涉，副连杆和主连杆铰接点的运动轨迹要全程做运动包络检查，所有齿轮、气门驱动组件的配合间隙要预留热膨胀余量，气缸和曲轴箱连接的紧固螺栓位置要避开连杆运动的包络区域。风冷散热鳍片的排布方向顺着迎风气流方向设置，气流可以顺着鳍片间隙快速流过带走热量，不会出现气流死区导致局部过热。整套结构没有多余的冗余部件，每一处轮廓都服务于动力传递、散热、安装固定的实际需求，既可以作为活塞航空动力的教学演示结构，也能为小型通航载具的动力选型、结构改装提供完整的三维结构参考，拆解后可以直接用于曲轴连杆机构、多缸内燃机工作原理的结构演示，帮助设计人员直观理解径向星型动力和常规直列动力的布局差异。
