鹦鹉嘴式管道夹持管钳结构设计

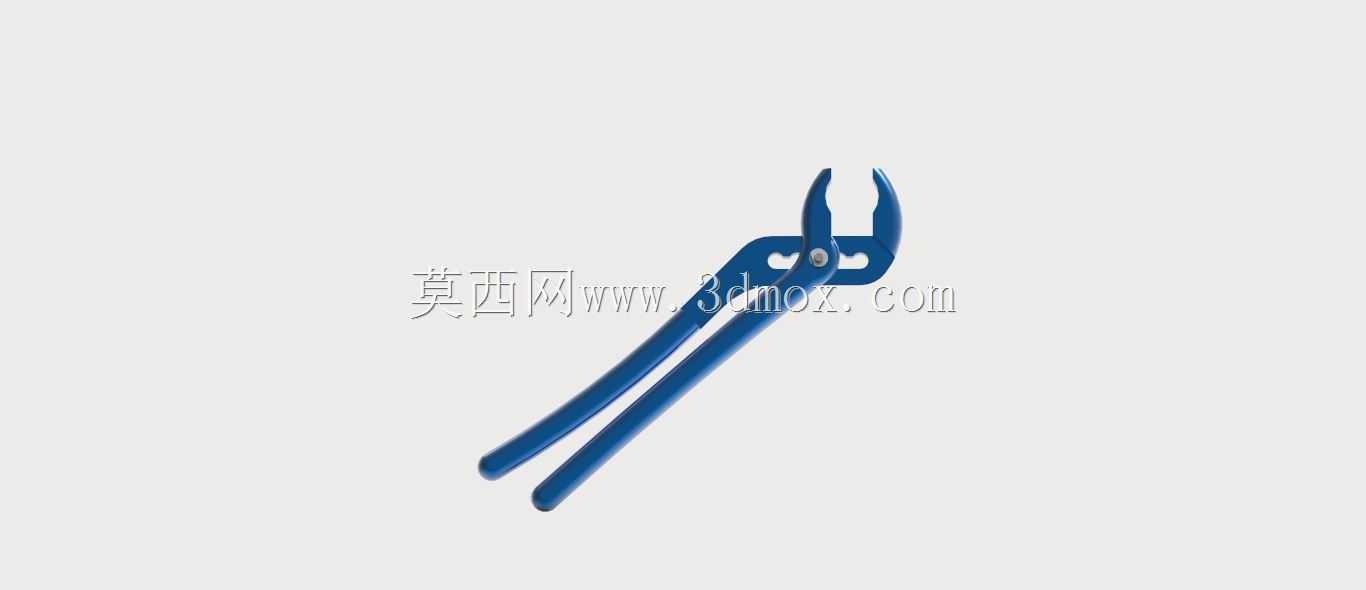

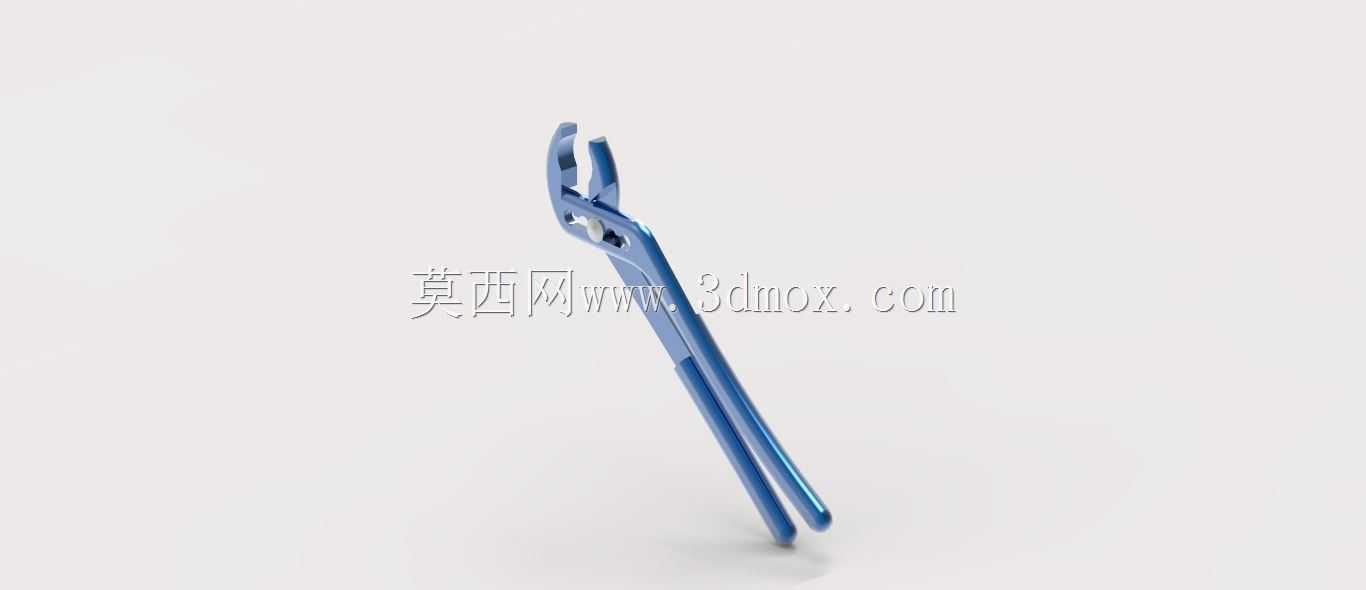

　　这套鹦鹉嘴式管钳的三维结构围绕现场管道装拆、管件夹持和狭窄空间检修展开，钳口采用弯喙式开合形态，区别于普通直口扳手的平行咬合方式，能够在圆管、接头、阀件外缘形成多点接触，减少拧紧或松脱过程中对管件表面的局部压伤。模型中长柄与钳头之间保留了明确的受力传递路径，手柄向末端逐渐收束，既方便双手握持施力，也能在管路密集区域避开相邻管线。

　　从实际使用场景看，这类工具常见于给排水管路安装、暖通管道维护、燃气接头检修以及小型设备装配工位。操作人员面对的管件往往不是规则六方结构，而是圆柱形管体、带滚花的接头或表面经过镀层处理的阀帽。普通开口扳手容易在圆面上打滑，管钳则通过钳口轮廓和铰接位置的配合，在施加扭矩时产生随载荷增大的夹持趋势。该结构在建模时需要重点表达钳口咬合面、销轴铰接区、柄部加强过渡以及两片钳体的相对运动关系，任何一处干涉都会影响工具开合和夹紧动作。

　　设计思路上，钳头部分承担定位、咬合和扭矩输入三项功能。前端钩状钳口用于勾住管件外侧，内侧咬合区域通过齿形或粗糙接触面提高摩擦系数；中部铰接孔是整把工具的旋转中心，孔轴与钳口工作面的距离决定了杠杆比；后部细长手柄则把人工握力转化为绕管件轴线的旋转力矩。三维结构中可以看到，钳体并非简单等截面杆件，而是在靠近铰接点处逐渐加宽，以承受弯曲和剪切复合载荷；向手柄末端延伸时截面收窄，兼顾重量控制与握持空间。

　　外形尺寸方面，整体呈细长工具形态，钳头宽度明显小于手柄长度，这种比例适合在设备框架、管廊支架和靠墙管路附近使用。钳口张开边界需要与常见小管径接头匹配，开合时两片钳体绕销轴旋转，前端形成可容纳圆管的弧形空间；闭合后，钳口内侧应能贴合并包覆管件外周，而不是仅靠尖端线接触。手柄之间的间距决定了手部进入空间，过窄会降低握持舒适性，过宽则会让工具在紧凑工位中难以展开。

　　安装边界并不体现在设备固定，而体现在工具与作业对象、周围环境的干涉校核。将该模型放入管路装配体时，应检查钳头回转半径是否会碰到相邻管道、法兰螺栓或设备壳体；手柄摆动范围内是否预留了人手操作距离；钳口咬住管件后，工具轴线与管件轴线之间的角度是否能够稳定传力。对于贴近墙面的接头，还需要评估长柄能否获得足够摆动角度，必要时可通过短行程反复换位完成拧紧。

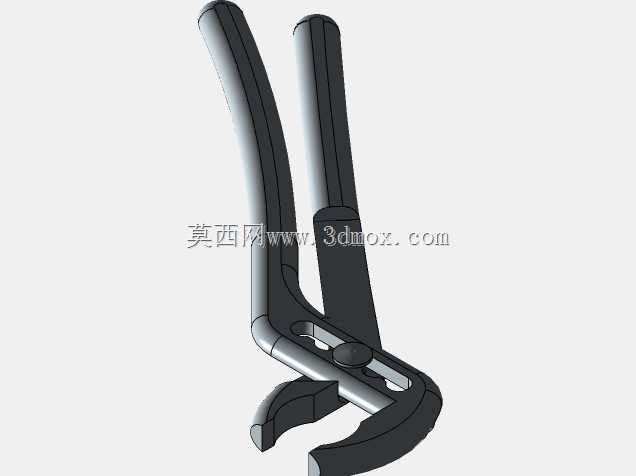

　　结构细节上，销轴区域是寿命关键。铰接孔需要承受频繁开合和较大侧向载荷，孔边应设置圆滑过渡，避免应力集中在板材冲压边缘。钳口受力侧与手柄受拉压侧的材料分布不同，模型中通过轮廓变化体现这种载荷差异：钳头厚实，保证咬合刚性；柄部修长，放大力矩；过渡段连续，减少突然截面变化。若后续进入工程细化，还可在咬合齿深度、齿向角度、手柄包覆层和销轴防脱结构上进一步展开。

　　对于三维建模从业者，该作品的价值不在于复杂曲面，而在于运动关系和工程功能的准确表达。装配时应保证两片钳体能够绕销轴真实旋转，钳口在最大开度和最小闭合位置均无穿透；渲染表现可突出金属表面的冷作质感和边缘倒角，但结构判断仍要回到夹持可靠性、操作空间和力流路径。管路检修现场往往没有理想的直线操作位置，一把形态合理的管钳需要同时满足咬得住、转得动、伸得进、不碰邻件这几项基本要求，模型中的弯喙钳头与加长手柄正是围绕这些约束建立的。
