双工位旋转夹持卡丹联动支撑机构

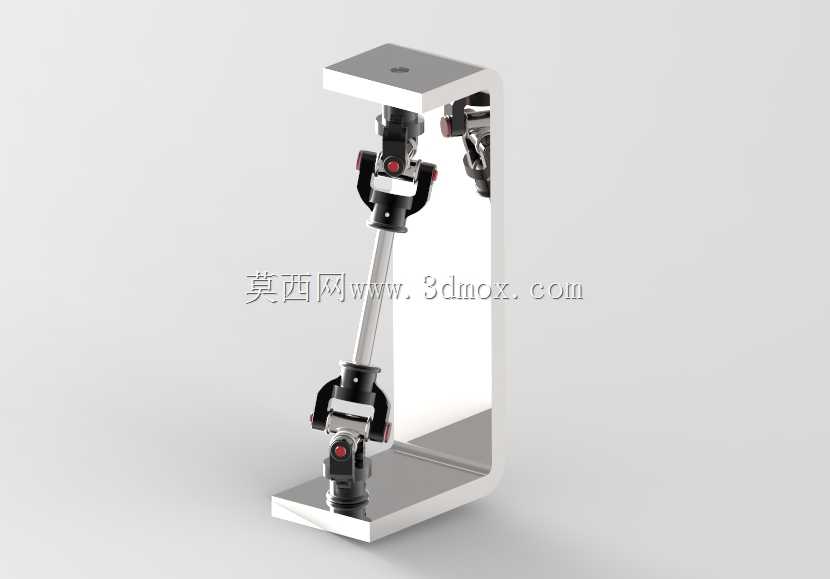

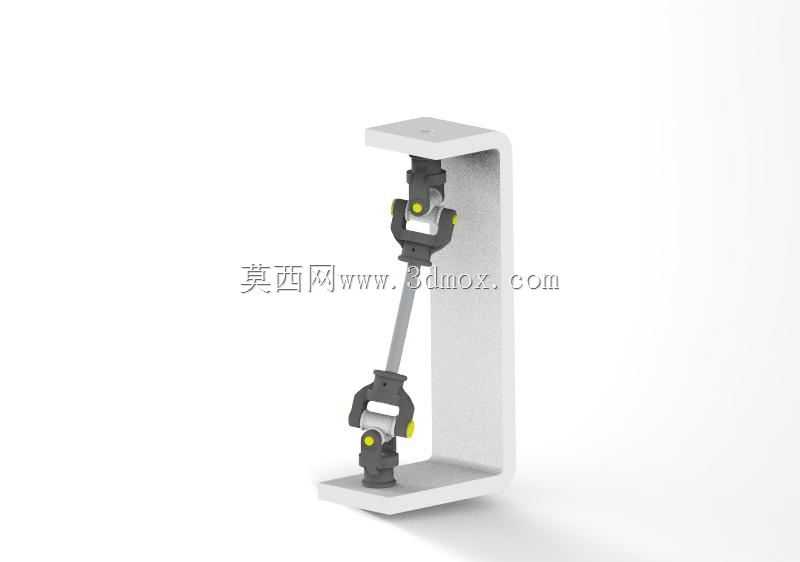

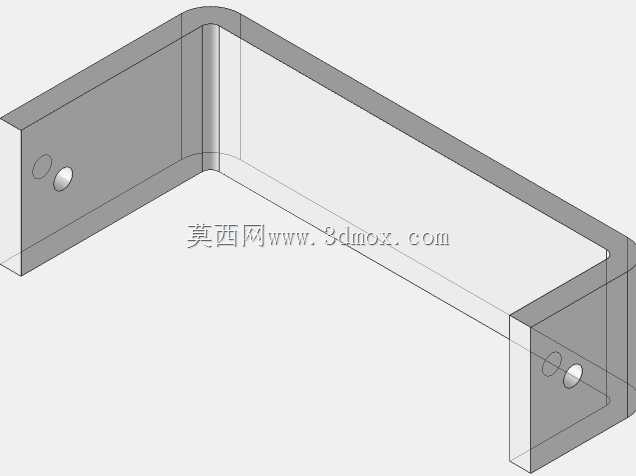

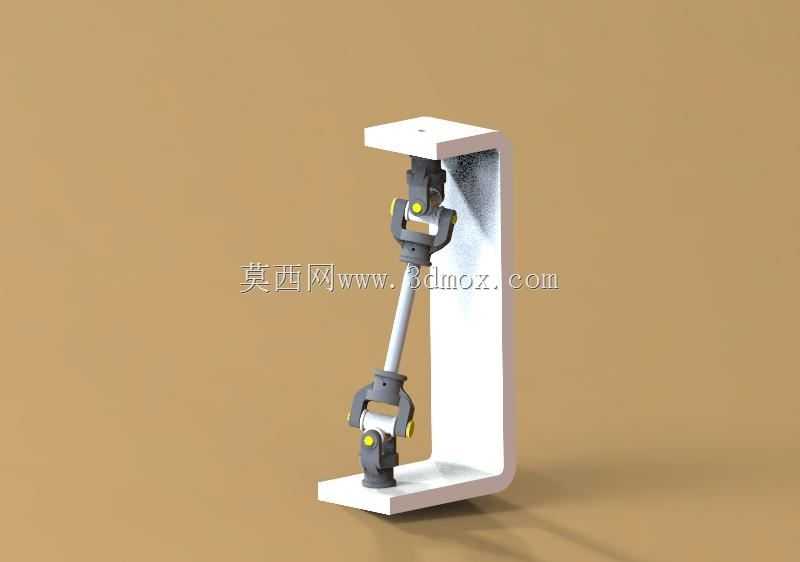

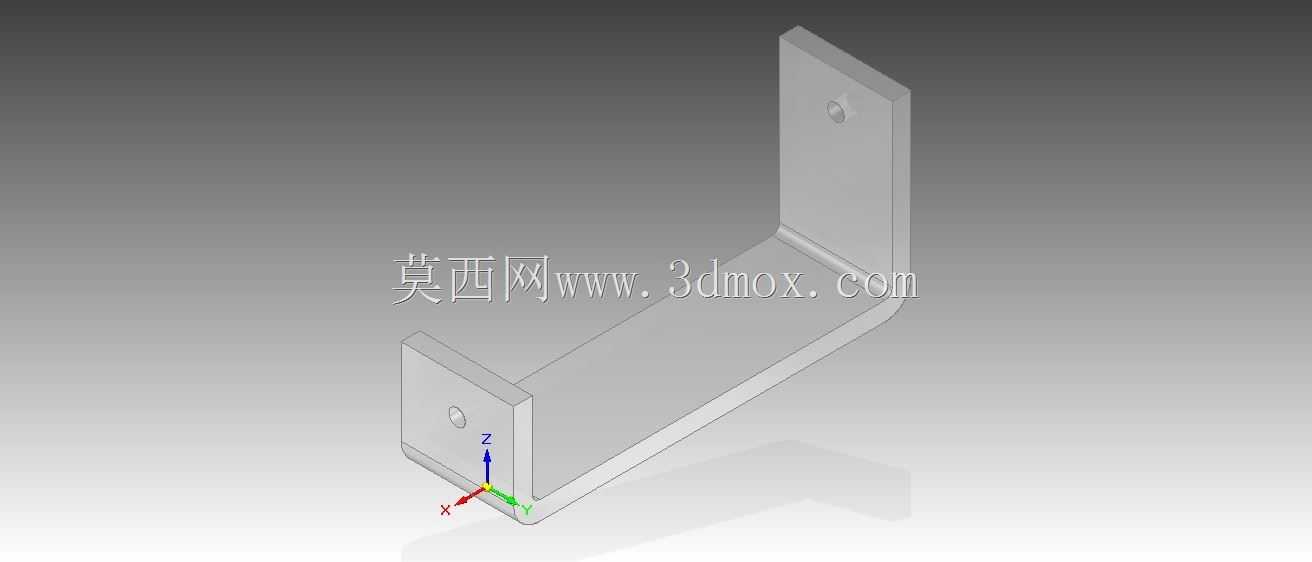

　　这套联动支撑夹持结构的核心设计目标，是在有限的立式安装空间内，为两根平行布置的可调夹持杆提供全角度姿态演示与刚性支撑，整体采用C型开口立式框架作为承载基体，框架上下两端为平行的水平安装平板，后侧通过整块立板将上下平板连为一体，形成开口朝向操作侧的悬臂承载结构，这种布局的优势在于装配、调试、维护时所有运动部件都暴露在开口侧，无需拆解外围护板即可完成夹头松紧调节、关节阻尼调整、杆件更换等操作，上下平板的安装面预留了沉头固定孔，既可以直接通过螺栓将整套机构固定在实验台台面、工装架立板或者展示柜内部，也可以在平板背面加装减震垫抵消旋转演示时产生的微小振动。上下两组夹持单元呈镜像对称布置，每一组夹持单元都由根部旋转座、中部锁紧关节、

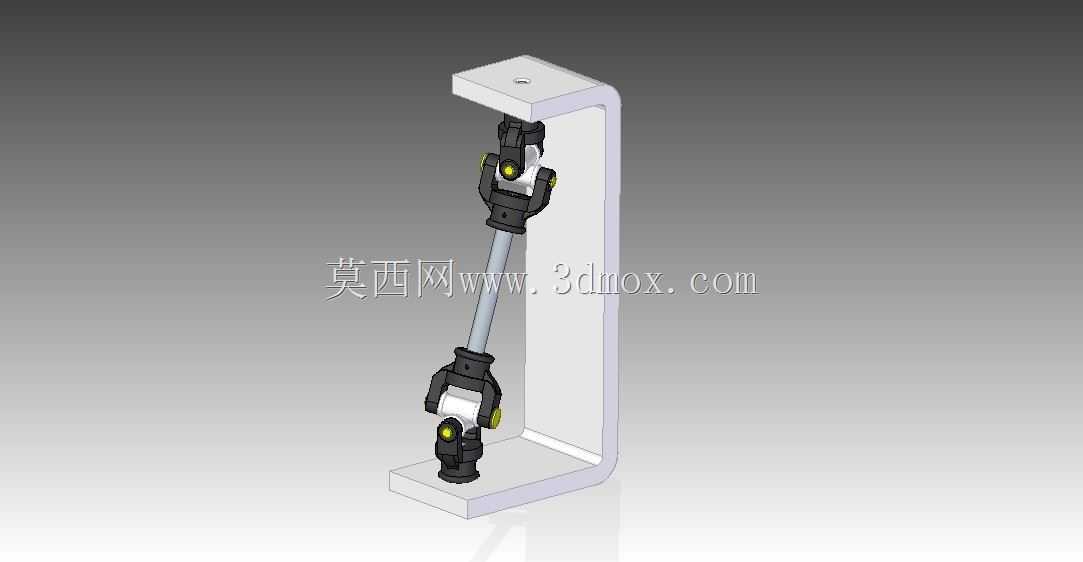

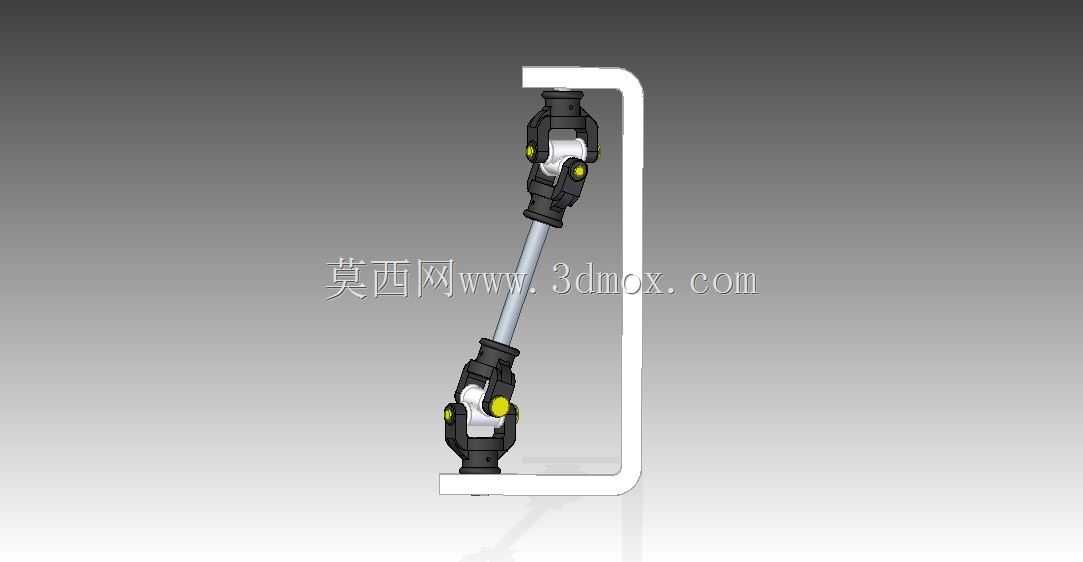

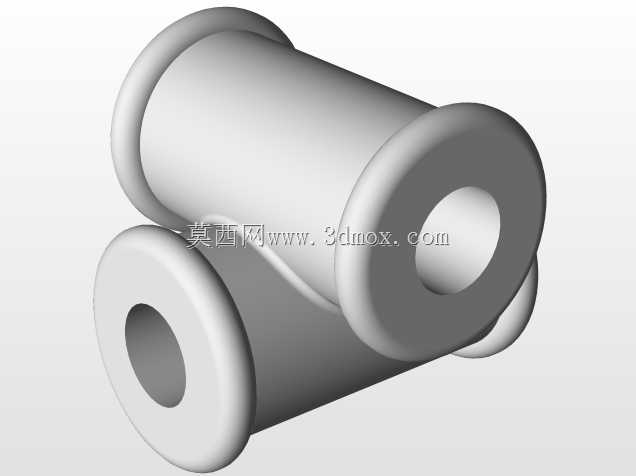

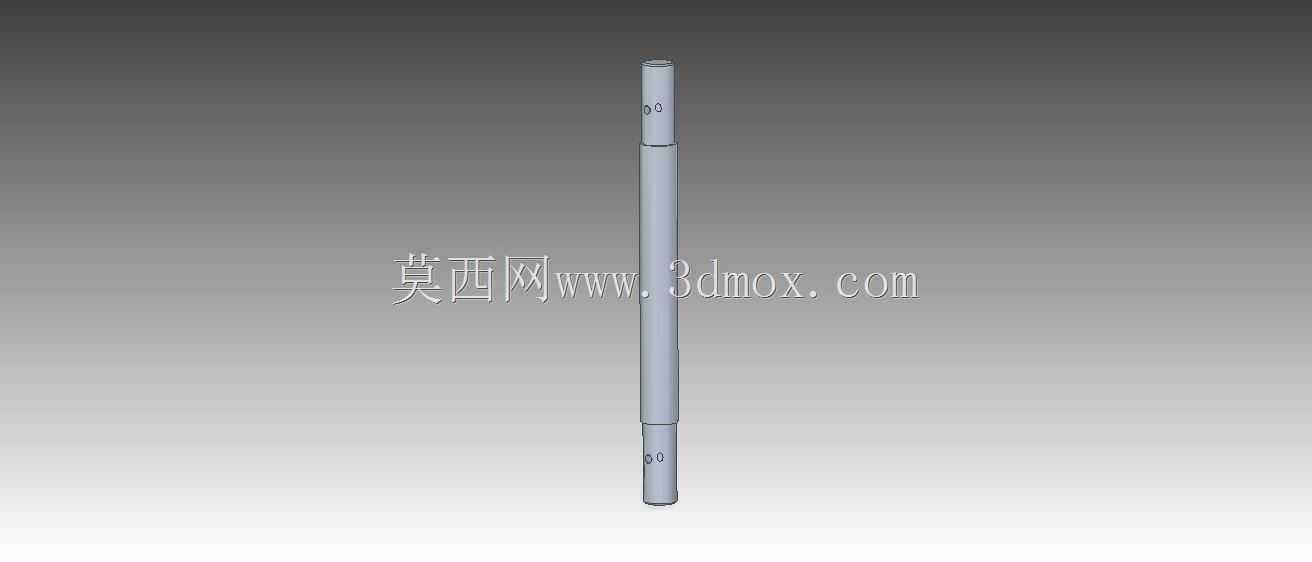

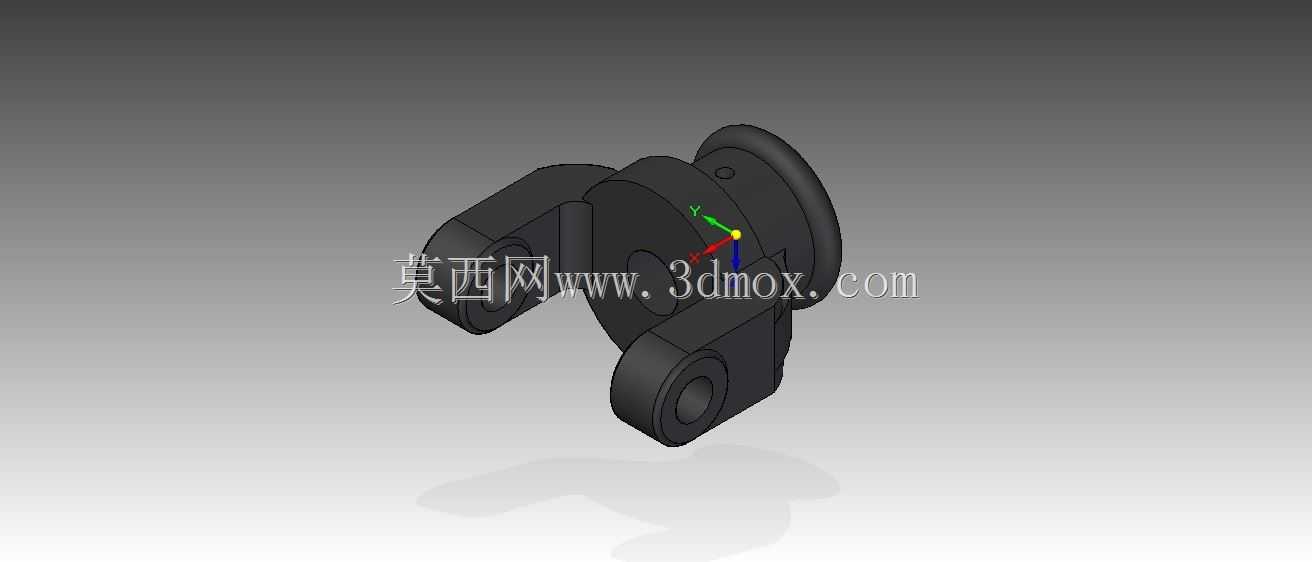

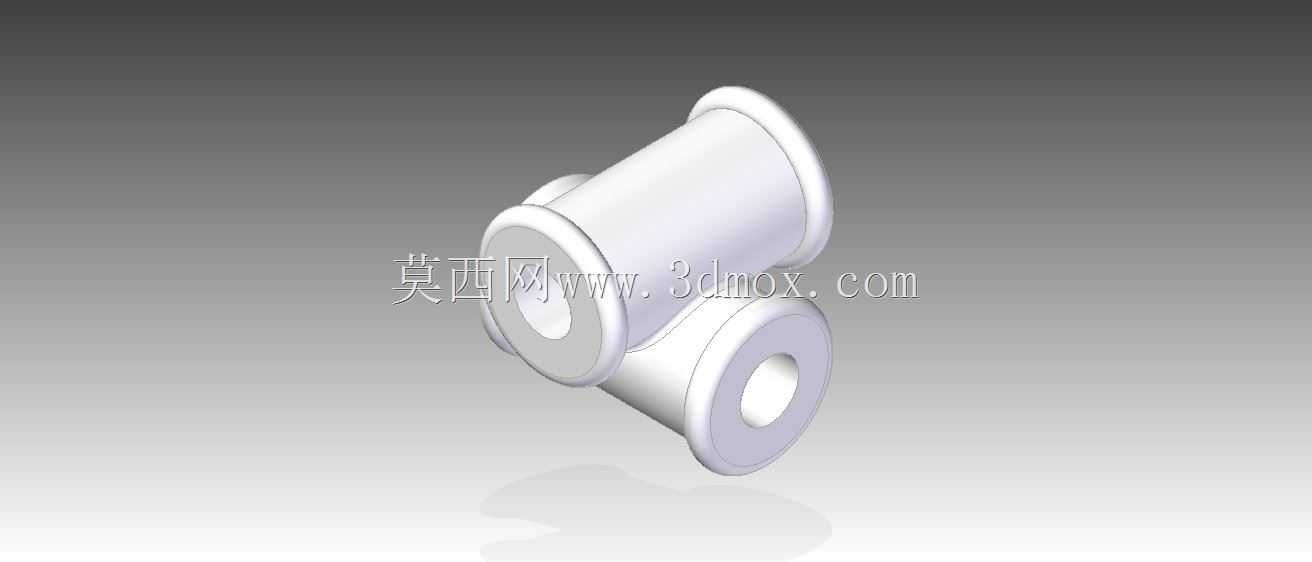

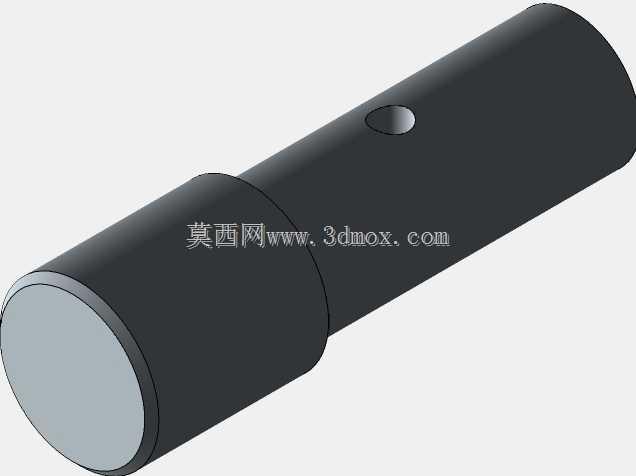

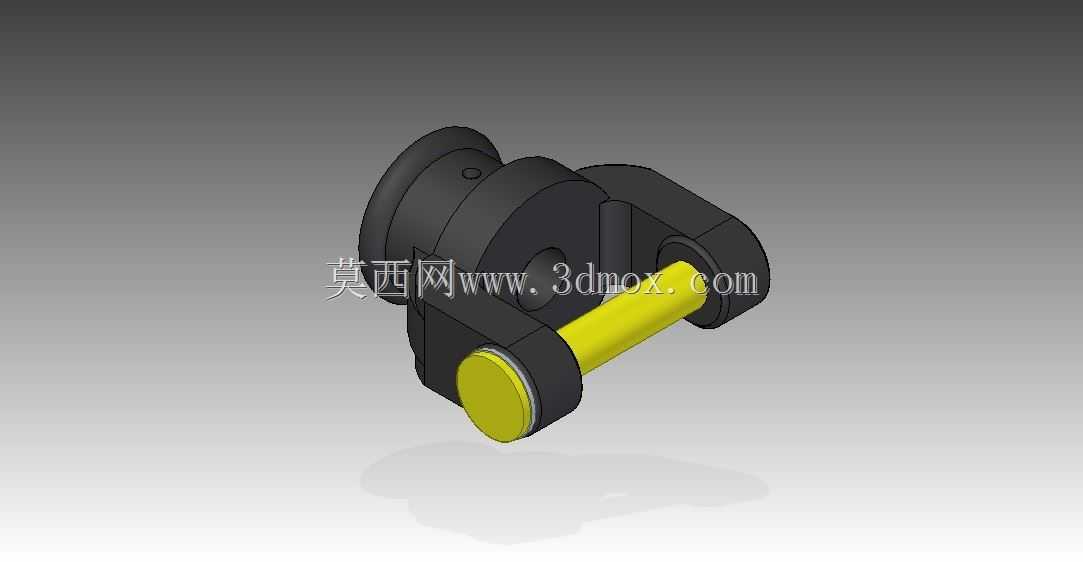

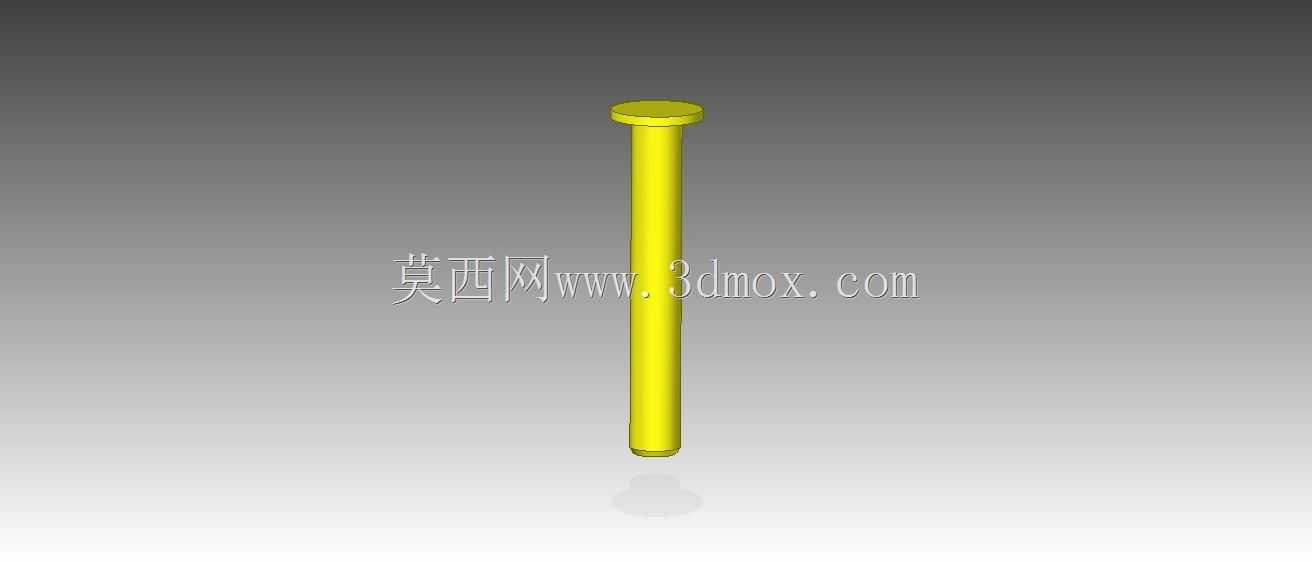

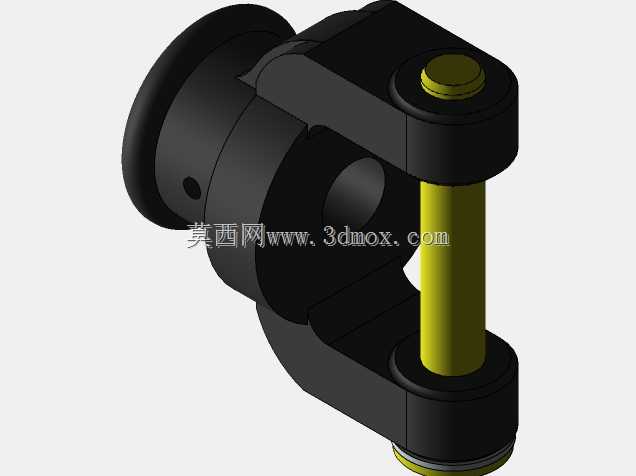

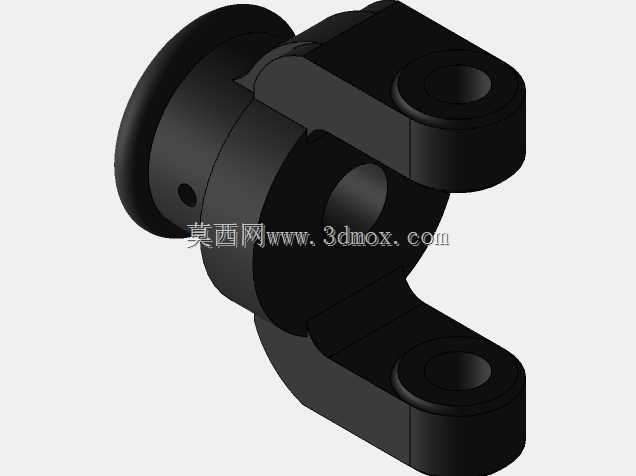

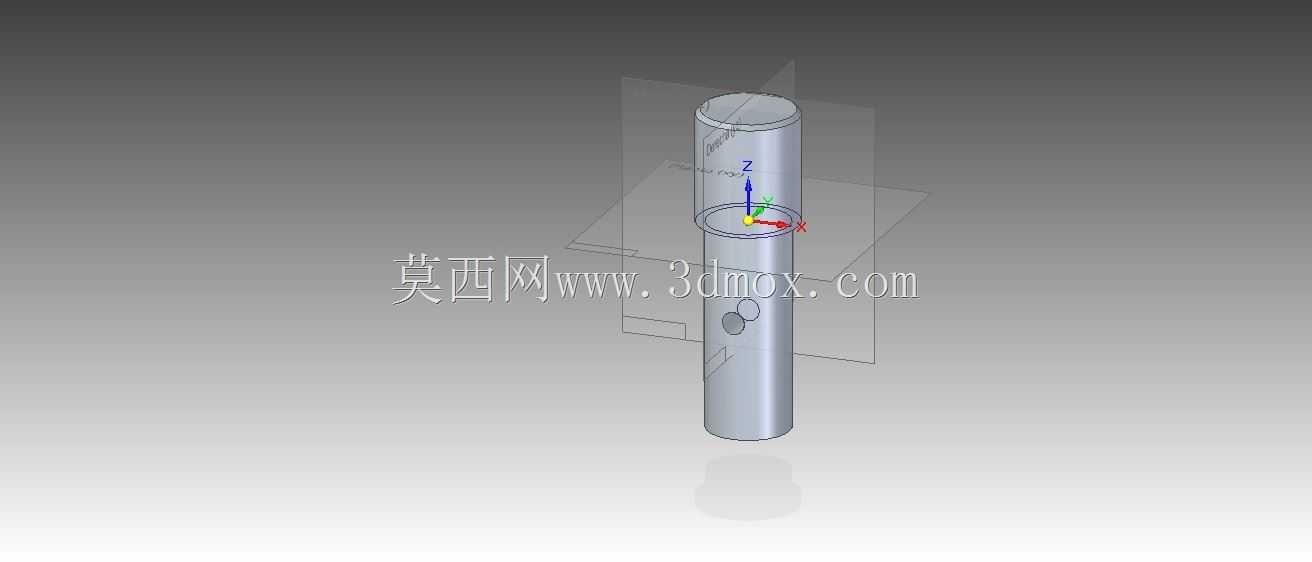

　　端部快换夹头三个功能段组成，根部旋转座嵌装在上下平板的安装位内，内置旋转支承组件，可带动整根夹持杆绕自身轴向做360度连续回转，回转路径上设置了阻尼定位结构，转动到任意角度都可以保持姿态不会自行松脱，中部的两个万向锁紧关节分布在夹持杆的上下两段，关节处采用抱箍式锁紧结构，松开锁紧手柄时夹头端可以在空间内任意调整俯仰、偏摆角度，锁紧后即可提供足够的刚性夹持力，不会因为夹持工件的重量出现姿态下坠。端部夹头采用自定心V型开口结构，适配不同直径的杆状、轴类、小型异形工件，夹头接触面做了滚花防滑处理，夹持接触面不会出现硬划伤，同时可以避免工件在回转演示过程中出现打滑偏移。整套机构内部集成了回转驱动组件，驱动端布置在C型框架的后侧立板内部，

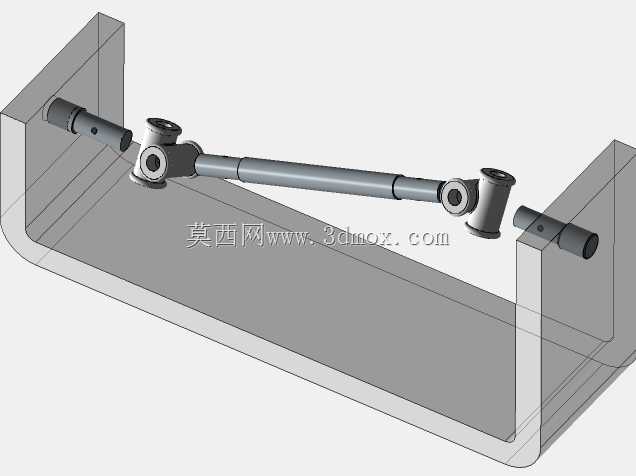

　　不占用正面操作空间，动力输出端通过同步传动件分别连接上下两个根部旋转座，可实现两根夹持杆的同步同向回转、差速回转或者单独手动调整姿态，在做机构运动演示、工装夹持方案验证、小型工件多方位展示时，不需要人工反复转动工件，即可将工件的各个装配面、加工面、结构细节完整呈现出来。从安装边界来看，整套C型框架的纵深尺寸控制在较小范围，上下平板的外边缘做了倒角处理，不存在突出的尖锐棱边，两组夹持杆的运动包络面完全处于C型框架的开口区间内，回转过程中杆件和夹头不会和框架本体、周边安装设施发生运动干涉，设计阶段已经对所有运动部件的极限位置做了干涉校验，哪怕夹头调整到最大外伸姿态，整周回转时的安全间隙仍有充足余量。在实际工装应用场景中，

　　这套结构可以直接用作轻型装配工位的工件 holder，装配工人将待组装的小型组件夹在端部夹头上，调整到最适合操作的姿态后锁紧关节，装配过程中可以随时松开根部旋转座的锁止件转动工件，完成不同侧面的螺丝锁付、零件插接、线束布置作业，不需要反复拆装工件；在教学演示场景中，这套机构可以搭载机械原理示教件、小型文创展品、三维打印样件，通过缓慢回转让围观人员从各个角度观察样件的结构细节，省去人工手持转动的麻烦；在三维扫描检测场景中，将待扫描的小型工件固定在夹头上，驱动夹持杆匀速回转，扫描设备可以一次性采集到工件全周的点云数据，不会因为人工转动产生抖动造成扫描数据分层。结构设计过程中对受力路径做了完整梳理，夹头受到的工件偏载力依次通过夹持杆、万向关节、根部旋转座传递到上下安装平板，再通过后侧立板完成力流闭环，所有连接位置都采用刚性止口配合，不存在悬臂受力的薄弱连接点，长期反复调整姿态、回转运行也不会出现连接松动、框架变形的问题，关节处的锁紧手柄采用大尺寸防滑旋钮，操作人员戴劳保手套也可以轻松完成松紧操作，不需要额外借助扳手等工具，调试效率相比传统固定式工装提升明显。
