空心水滴造型创意摆件结构设计

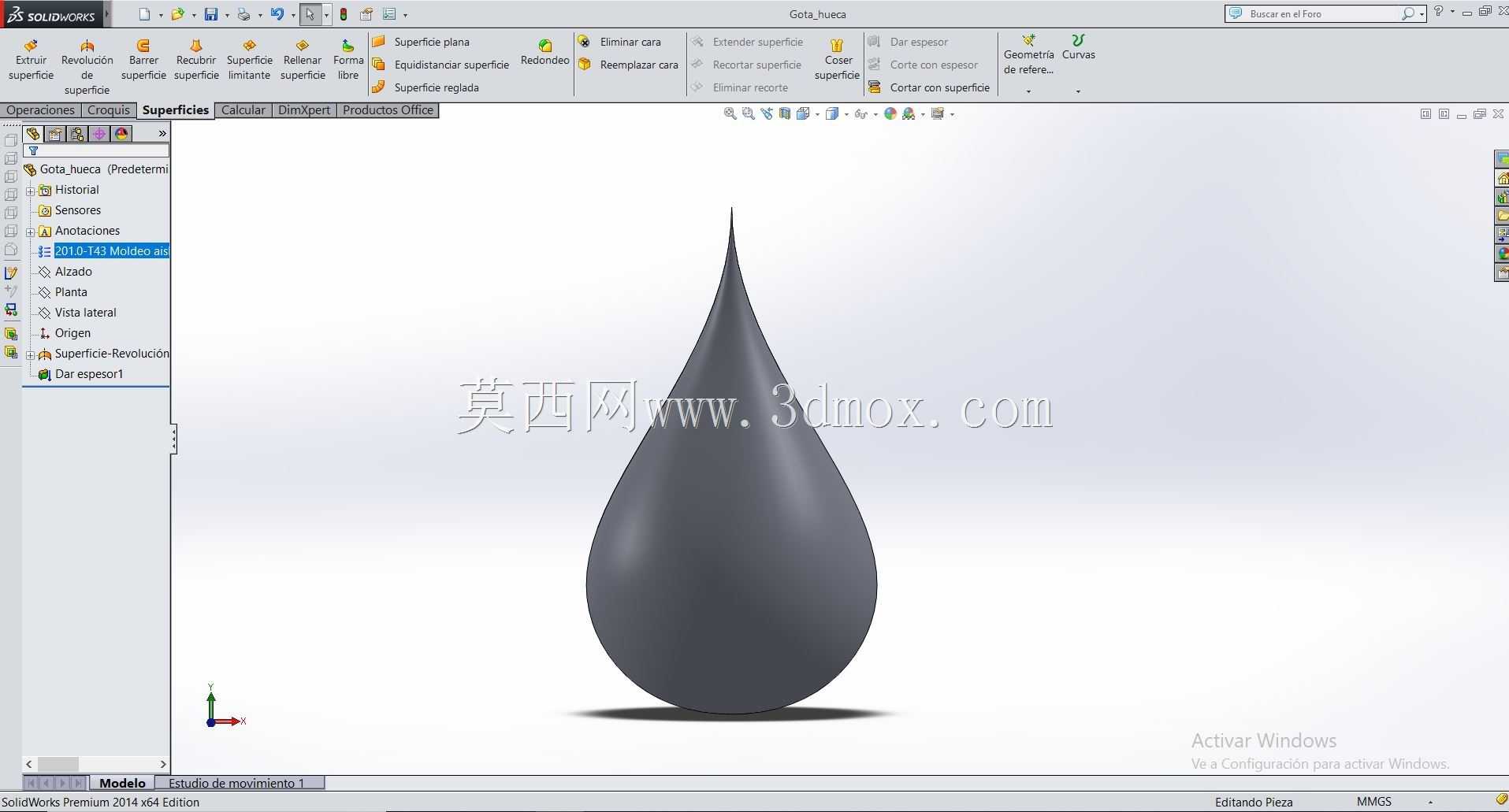

　　这个空心水滴造型构件的建模思路，是从自然下落水滴的瞬时轮廓提取特征线，再通过回转曲面构建整体外轮廓，最后在实体内部抽壳形成均匀薄壁空腔。实际工程应用里，这类流线型空心构件常作为桌面装饰摆件、文创产品外壳、流体形态展示教具，也可在小型景观装置里作为透光罩、盛液装饰件使用；如果选用透明树脂或亚克力加工，内部空腔还可置入灯带、彩色液体，形成光影折射的展示效果，在展厅科普区、产品外观打样、艺术装置装配场景中都能直接适配。

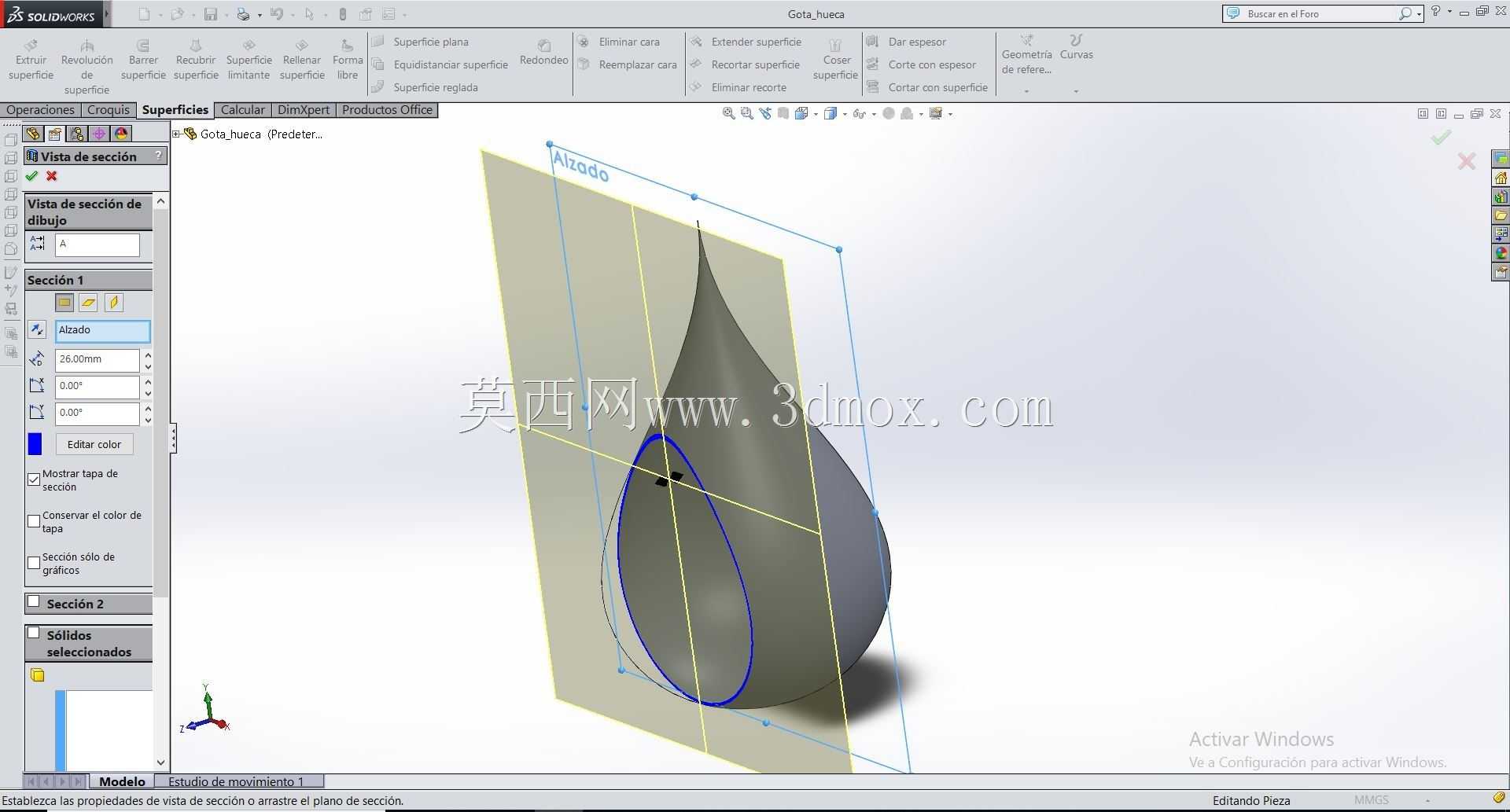

　　外形轮廓上，构件底部为圆润的大曲率圆弧承托面，可直接平稳放置在水平台面，不需要额外加装支撑脚；上部沿水滴自然收束的趋势逐步收拢，最终形成纤细的尖顶，整条母线的曲率过渡连续无硬折，加工时无论是3D打印逐层堆积，还是数控铣削曲面走刀，都不会出现曲率突变导致的刀痕或层纹突兀问题。建模阶段先绘制半侧水滴母线，约束底部圆弧与竖直回转轴线的相切关系，保证底面放置时接触环面平整；尖顶处单独做微小圆弧过渡，避免理论零厚度尖点在加工时出现断刀、打印翘尖的缺陷。

　　空心结构的壁厚设计是这个构件的核心要点，抽壳时要保证从底部到尖顶的壁厚均匀一致，底部承载区域可适当加厚0.2到0.3毫米，提升放置时的抗磕碰能力；尖顶区域壁厚不能过薄，否则打印或注塑填充时容易出现填充不足、尖端断裂的问题。空腔内部无需额外加加强筋，依靠回转体自身的环形薄壁结构就能获得足够的结构刚度，侧向按压时薄壁会产生轻微弹性形变，外力撤除后可快速恢复原形，不会出现永久凹陷。

　　安装边界方面，构件底部最大外径为整个造型的最宽处，放置时所需的台面避让空间只需略大于底部直径即可，周边不需要预留多余操作间隙；如果需要将其固定在展示基板上，可在底面空腔内预埋螺母，或者在底面加工出环形定位槽，配合粘接胶或卡扣完成固定，不会破坏外表面的完整流线造型。曲面建模过程中要重点检查尖顶处的曲面收敛情况，避免出现曲面褶皱、自相交问题，导出实体前要验证壁厚的连续性，确保所有区域壁厚都满足所选加工工艺的最小厚度要求：3D打印PLA材料最小壁厚控制在1.2毫米以上，树脂打印可做到0.8毫米，若采用注塑工艺则壁厚均匀性要求更高，防止冷却过程中出现缩痕。

　　从功能特性来看，空心结构相比实心水滴造型重量降低六成以上，耗材成本大幅减少，同时空腔预留的空间可拓展多种功能：内置电子元件时可作为感应小夜灯的外壳，灌入沙粒或配重液时可作为不倒翁摆件，内部预留安装位时还可嵌入香薰棉片作为扩香装饰。整个造型没有外露的拼接缝、凸起棱边，外表面可直接做抛光、喷涂、电镀处理，曲面的光影过渡自然，能很好地呈现流体凝固的视觉质感。在结构校验阶段，可对底部承载面做静压仿真，确认摆件放置在倾斜15度的台面上不会发生滑移倾覆；尖顶位置做微小倒圆处理后，既保留水滴的尖锐视觉效果，又能避免尖锐边角划伤使用者，符合文创装饰产品的安全设计要求。
