螺旋式离心散热风轮结构设计

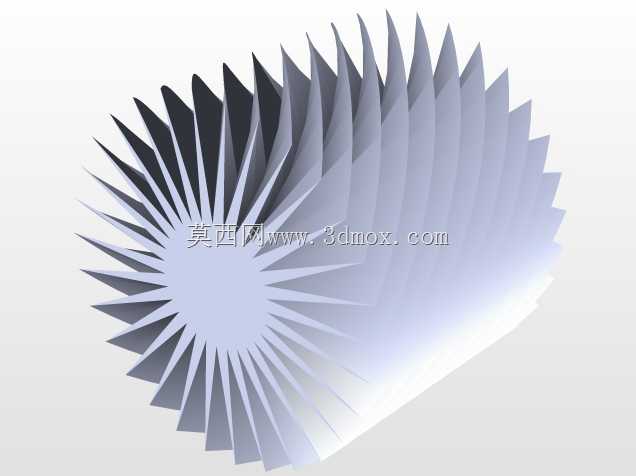

　　该结构属于紧凑型风冷系统中的螺旋式离心散热风轮，主要用于电子设备、小型动力装置、通讯终端以及封闭机箱内部的强制对流散热。与普通平直轴流叶片不同，该风轮采用连续扭转的螺旋叶片布置，叶片从中心轮毂区域向外缘逐渐展开，并在径向末端形成细长、弯曲的导流齿状结构，使气流在旋转过程中同时获得轴向吸入与径向甩出的复合运动路径。这样的形态适合安装在空间受限、热源集中且需要较低噪声的设备中，例如小型工控主机、电源模块、投影仪、微型电机外壳或便携式电子设备的散热腔体内。

　　从实际用途看，该部件并不单独承担换热面功能，而是作为驱动空气流动的核心旋转件，配合带肋片的散热底座、壳体风道或周边导热结构使用。工作时，中心附近形成低压区，将贴近热源的热空气吸入叶片通道；螺旋曲面在旋转中对气流持续加速，使空气沿叶片表面向外侧扩散，并通过末端开放齿缝排出。相比等厚直叶片，扭转叶片能够减小入口冲击，降低气流在叶根处的分离倾向，同时使不同半径位置的叶片出口角更接近连续变化，有利于在小直径、高转速工况下保持较稳定的风量输出。

　　结构设计上，中心轮毂采用圆盘式实体区域，用于与电机轴或驱动支座连接。轮毂外圆与叶片根部平滑过渡，避免应力集中在根部圆角位置。叶片沿圆周密集排列，单片叶型并非简单平面拉伸，而是带有明显空间扭转：靠近轮毂的部分较为直立，承担进气导向；中段形成较大包覆角，增加对气流的做功面积；外缘则逐渐变薄并向下弯曲，形成类似梳齿的开放端部。该端部结构一方面可以减轻旋转质量，另一方面能够打破叶片尾缘的连续涡街，使噪声频谱更分散，减少尖锐啸叫。

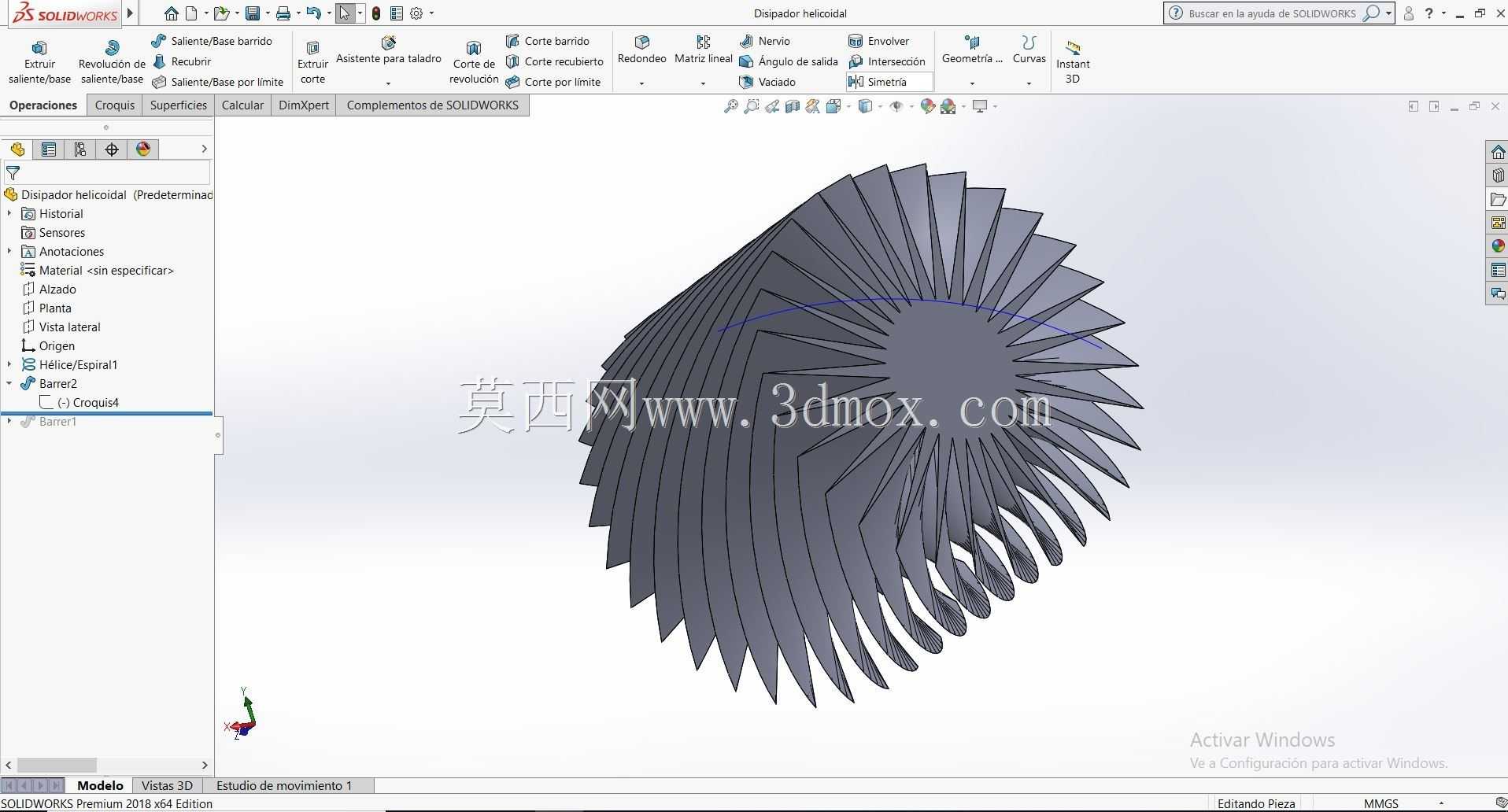

　　在建模思路上，这类风轮适合先建立单片螺旋叶片的空间曲面，再通过圆周阵列完成整体造型。叶根位置需要与轮毂布尔合并，确保零件在工程图中表现为单一实体；叶尖区域则应保留均匀壁厚，避免出现局部薄片导致注塑填充困难或高速旋转时开裂。若采用塑料注塑，叶片壁厚宜沿径向渐变，根部略厚以承受离心力，尖部减薄以降低缩痕和重量；若用于金属切削或钣金试制，则需重点检查叶片曲面的可加工性，必要时在背部增加加强筋，但加强筋不能明显阻挡进风通道。

　　外形边界方面，该风轮的最大尺寸由叶片外缘旋转直径决定，安装时需在径向预留足够间隙，既不能与壳体摩擦，也不宜让间隙过大造成气流回流。轴向高度由叶片扭转包络面决定，下端弯曲叶尖通常最接近散热基板，因此装配时要控制风轮底面与肋片顶部的距离，使气流能够掠过肋片而不是直接在叶尖处短路。中心安装孔、轴套或卡扣结构需根据电机输出轴形式确定，若采用压配连接，应保证轮毂同轴度；若采用螺钉锁紧，则需在轮毂端面预留平整压紧面。

　　工程应用中，该类风轮的选型不能只看直径，还需要结合风道阻力、热源功耗、转速范围与允许噪声综合判断。螺旋叶片在受限风道中具有较好的导流能力，但叶片数量较多、间隙较小时，对异物进入也更敏感，因此壳体进风侧通常需要设置防护网。设计校核时应关注叶根交变应力、叶片固有频率与电机转速的避开关系，以及高速旋转下的动平衡。对于三维结构设计人员，该模型的价值在于展示了复杂空间叶型、圆周阵列、薄壁过渡和安装边界协同处理的方法，可作为小型离心散热部件造型与结构细化的参考。
