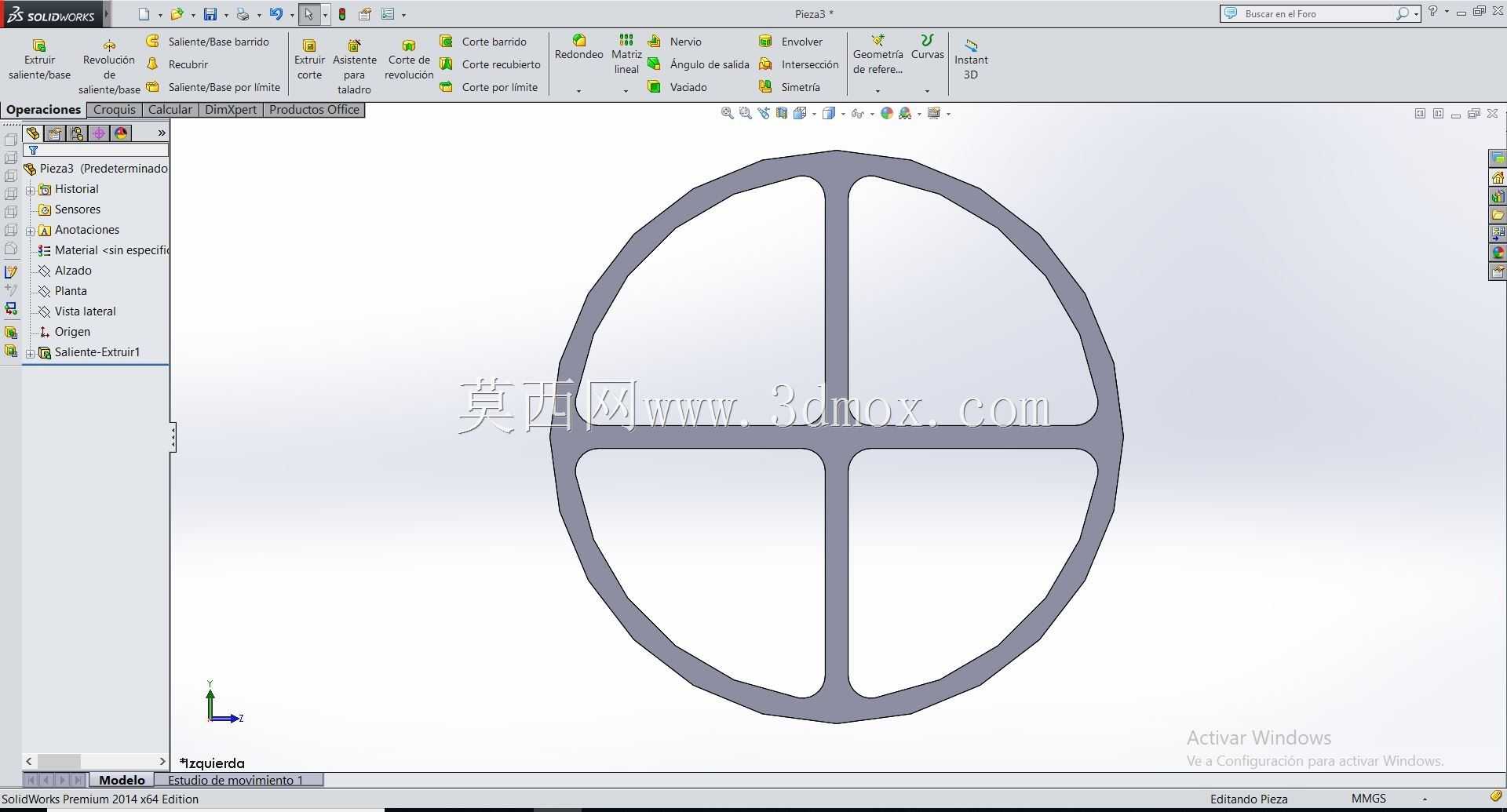

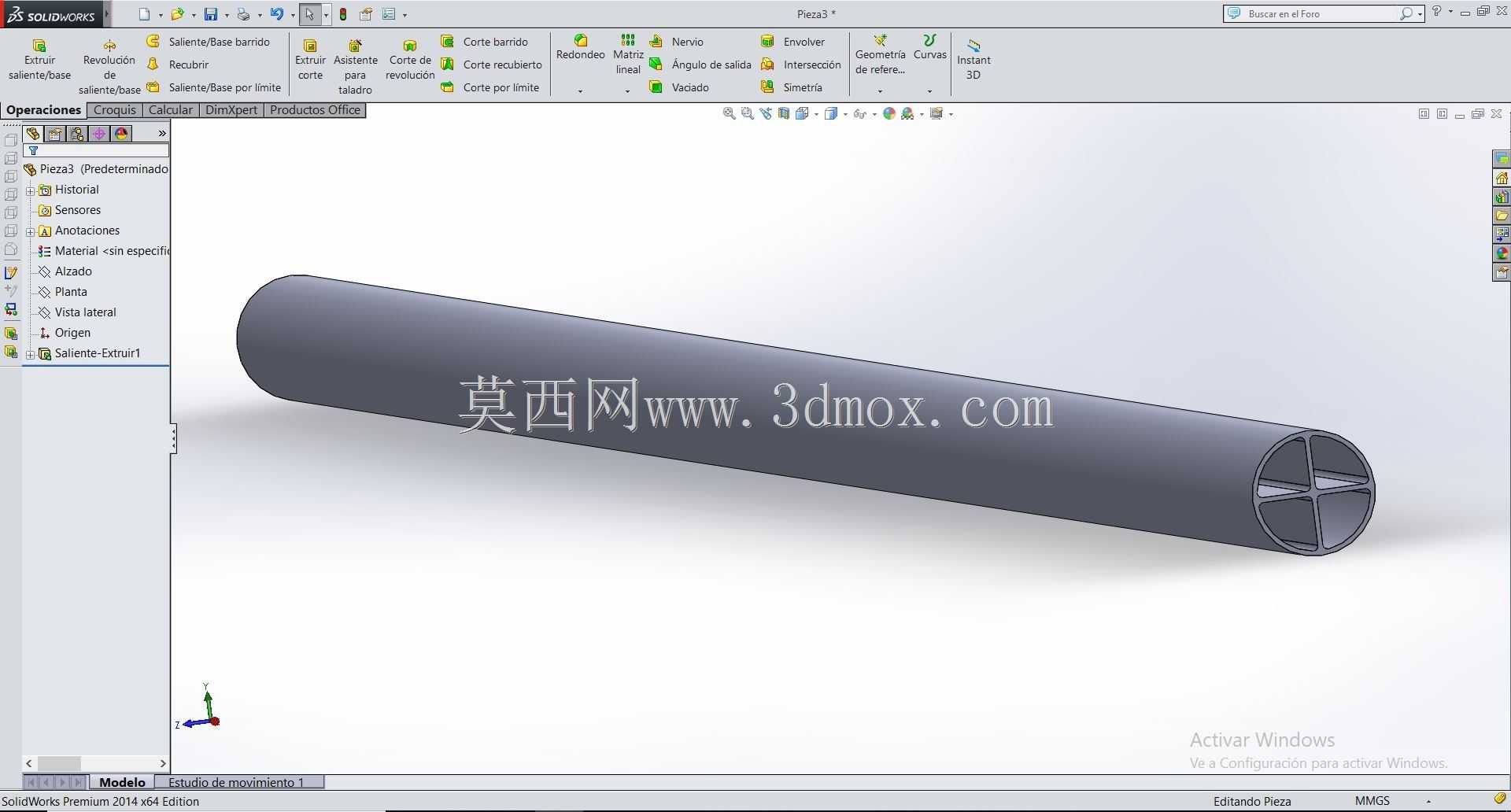

内置十字加强筋圆形空心型材截面

　　该截面结构属于轻量化承力空心杆件的典型设计形式，整体外轮廓为闭合圆形，内部设置十字正交布置的径向加强筋，将圆形内空腔均匀分隔为四个独立扇形腔室，这类结构在框架类设备、输送线支撑、工装夹具架体、户外设施立杆以及民用五金管材场景中应用十分广泛。

　　从受力逻辑来看，圆形外管壁本身具备优异的各向等抗弯、抗扭性能，相比方形、矩形截面管材，圆管在承受任意方向横向载荷时截面惯性矩无方向性短板，受扭时管壁剪应力分布均匀，不会出现棱角处应力集中的问题。但纯空心圆管在大口径、薄壁厚设计场景下，很容易出现局部管壁失稳凹陷、受径向挤压时截面椭圆化变形的缺陷，内部增设的十字加强筋恰好弥补这一短板：两道筋板分别沿竖直、水平直径方向贯通整个内圆，两端与外圆内壁完全融合，相当于在圆管内部搭建了正交的双向支撑骨架。当管材承受横向弯曲载荷时，沿弯曲平面布置的筋板可直接参与抗弯，大幅提升截面的有效惯性矩，中性轴附近的材料也能通过筋板传递剪应力；当承受扭转载荷时，十字筋可约束四个腔室的管壁自由变形，抑制管壁的局部屈曲；当承受径向点载荷、夹持力或者堆叠挤压时，筋板会把外管壁受到的局部力直接传递到对侧管壁，避免单点位置出现大面积凹陷。

　　设计过程中需要重点把控几个结构细节：首先是筋板与外圆内壁的交接位置，必须设置平滑过渡圆角，不能采用直角尖锐相接，因为型材无论是挤出成型、铸造成型还是焊接拼装，直角交接位置都会存在成型残余应力，受载后也会出现应力集中，长期交变载荷下容易从交接根部萌生裂纹，圆角半径通常取壁厚的0.8到1.5倍，既可以分散应力，也能满足挤出模具的流道顺滑要求，避免成型时原料在转角处滞流。其次是外圆壁厚与内部筋板厚度的匹配关系，筋板厚度不宜超过外管壁厚度，若筋板过厚，挤出成型冷却过程中筋位的收缩量会大于外壁，容易导致外圆对应位置出现缩痕，严重时还会造成整个截面圆度超差；通常筋厚取外壁厚度的0.6到0.9倍，保证整个截面各位置冷却速率趋近一致，成型后形位公差稳定。

　　从安装边界角度考量，该类型材的外圆直径为核心安装尺寸，配套的管夹、抱箍、对接法兰、端盖都需要以外圆实际尺寸作为配合基准，设计选型时要预留合理的配合间隙：若采用固定抱箍夹持，外圆公差建议控制在h8到h9级别，保证抱箍锁紧后既能抱紧管材不打滑，又不会因过压将圆管夹变形。内部十字筋的存在也拓展了该型材的连接方式，除了常规的管内插芯轴、外壁焊接之外，还可以直接在端面沿十字筋的位置加工螺纹孔，使用螺钉穿过端盖锁紧在筋板端面上，不需要额外在管内焊接螺母，大幅简化端侧连接件的装配流程；四个扇形空腔也可直接作为走线通道，设备的线缆、气管可以分腔布设，避免强弱电信号互相干扰，空腔也可作为流体通道输送低压气体或者轻量化物料，一体多腔的设计减少了额外布设管线的工作量。

　　在实际工况适配方面，该结构相比同重量的实心圆棒，抗弯截面模量差距极小，但整体重量能降低40%以上，材料利用率大幅提升；相比同外径、同壁厚的普通空心圆管，其抗径向压扁能力可提升2倍以上，抗整体弯曲刚度提升60%左右，非常适合用于需要控制整体自重、同时对杆件抗变形能力有要求的场景，比如轻型设备的支撑腿、物料架的横梁、防护栏的立柱、自行车与非机动车的车架承重杆件、通讯架设的支撑杆件等。建模过程中需要先绘制外圆轮廓，再绘制两道正交的筋板草图，保证筋板的中心线严格通过圆心，避免筋位偏心导致截面各向受力不均，拉伸生成实体后逐一检查所有内壁交接位置的连接完整性，不能出现虚接、缝隙，否则实际受力时筋板无法起到传力作用，整个截面的承载能力会大幅下降。
