IPN80热轧工字钢承重梁剖面结构

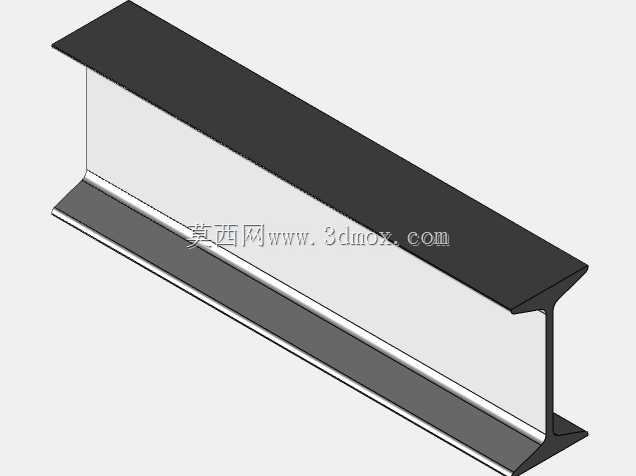

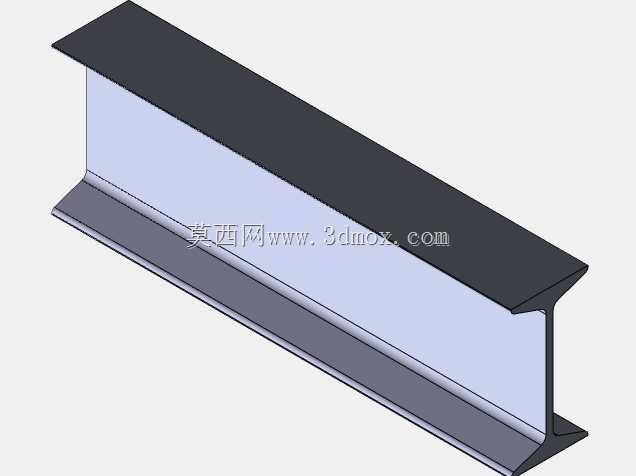

　　在厂房钢结构、设备机架、输送线支撑、工装平台以及各类重载机械的骨架设计中，热轧工字钢是出现频率极高的一类受弯构件。IPN80属于欧标系列小规格工字钢，截面高度约80mm，上下翼缘带有明显的内侧斜度，腹板与翼缘交接处保留轧制圆角，整体形态延续了传统IPN系列型钢的特征。这类构件在三维结构中通常按标准轧制轮廓拉伸成型，重点还原翼缘宽度、腹板厚度、翼缘平均厚度、根部圆角以及翼缘内表面1:6左右的斜度，而不是简单用三块矩形板拼焊成工字形。

　　从受力角度看，工字钢的材料分布刻意远离中性轴：上下翼缘主要承担弯矩产生的拉压应力，较薄而连续的腹板承担大部分剪力，同时维持截面整体稳定。IPN80截面尺寸较小，并不适合大跨度主梁，却很适合用于轻型设备底架、护栏立柱旁的支撑梁、小型龙门架横梁、料斗加强肋、输送机侧梁、检修平台次梁以及教学用型钢剖面展示。将其放入装配体时，工程师通常先确定梁的轴线位置，再依据载荷方向让强轴承受主要弯曲；若平面外缺少侧向约束，即便弯曲应力不高，也可能发生整体侧扭失稳，因此在实际布置中常配合檩条、撑杆、连接板或相邻面板形成侧向支承。

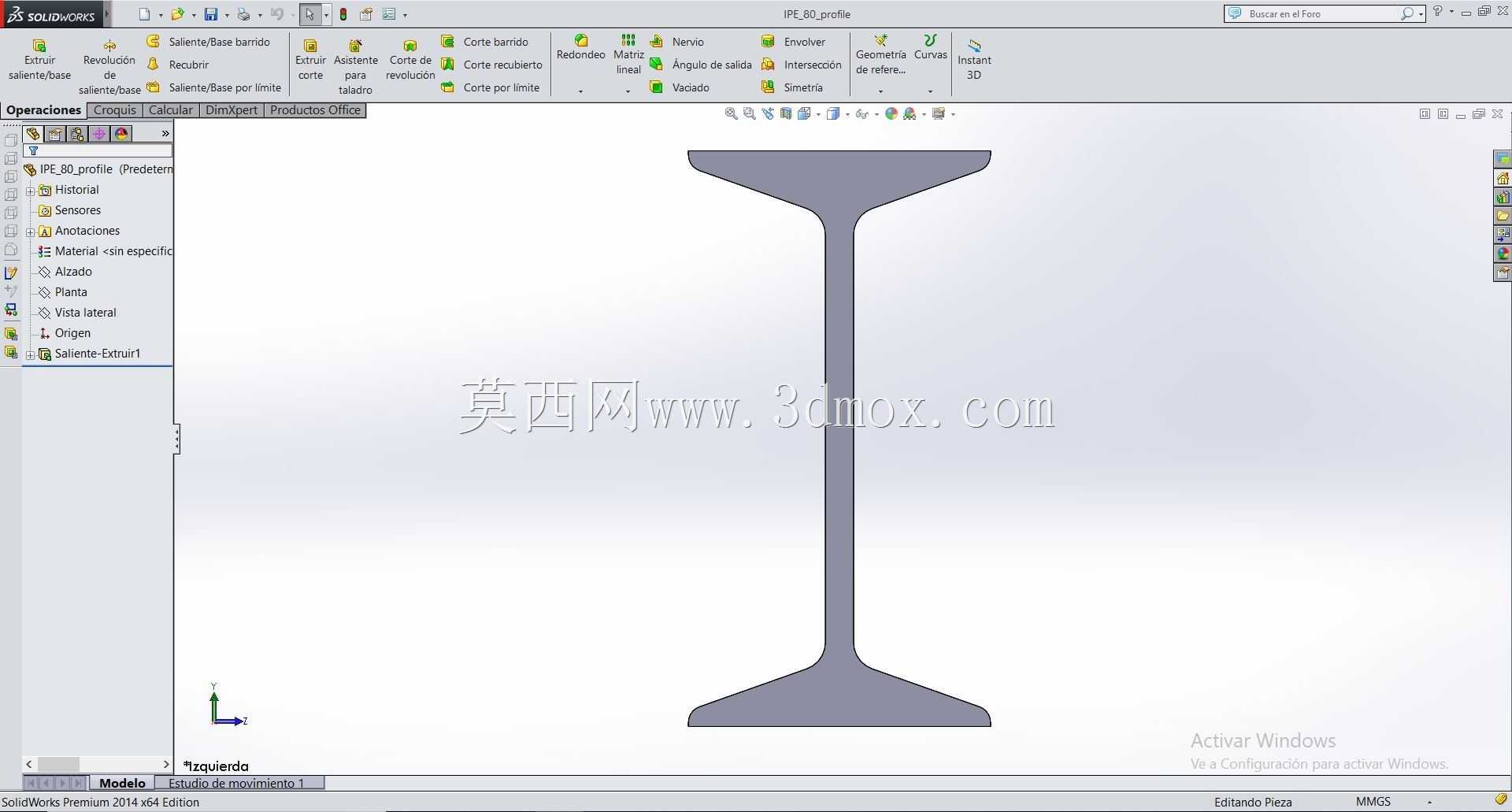

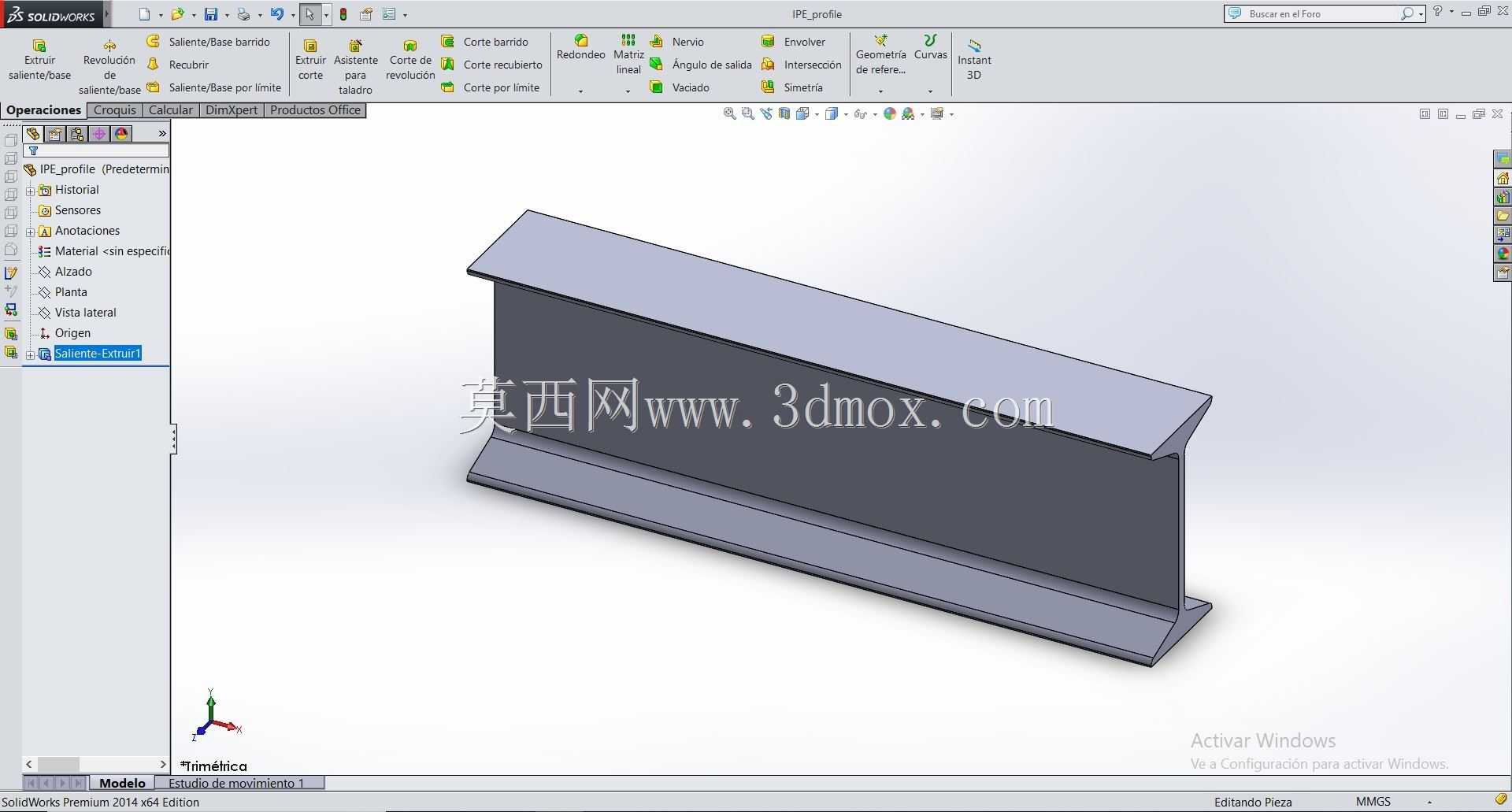

　　建模时需要特别注意比例不可随意缩放。型钢型号一旦由IPN80改为相近高度的其他截面，翼缘宽度、腹板厚度、圆角半径和惯性矩并不会按同一线性比例变化；若直接整体拉伸或缩放模型，后续质量、截面模量、抗弯刚度和螺栓连接边界都会失真。较稳妥的处理方式是在草图中按标准轮廓绘制闭合剖面，再沿梁长方向拉伸；需要剖切展示时，可保留端部截面或建立工程图剖面，使翼缘斜度、腹板居中关系和轧制过渡区清晰可见。圆角虽然在视觉上占比不大，却对应力集中、焊接余量和数控切割样板有实际影响，结构校核时不应忽略。

　　安装边界方面，小规格工字钢常通过腹板螺栓连接、端部焊接底板、翼缘上方铺设踏板或与立柱节点板栓接等方式固定。腹板区域适合布置受剪螺栓，翼缘表面适合传递竖向支承压力；若在梁跨中部开孔穿管，应尽量避开腹板高应力区，并对孔洞边缘进行补强。梁端与立柱或支座接触时，要预留焊接间隙、螺栓扳手空间以及吊装就位公差；成排布置时，还需统一梁顶标高，避免后续平台板、导轨或设备底座出现悬空。

　　在设备选型阶段，这类模型不仅用于外观干涉检查，也可帮助设计者直观判断型钢朝向、连接节点和维护空间。比如同一根IPN80立放时具有较大的强轴惯性矩，适合承受竖向荷载；平放时抗剪和侧向抗弯能力明显不同，只能用于次要挡边或低载导向。把轧制截面、端部连接、加劲肋和螺栓孔放在同一三维环境中核对，能够提前发现腹板过薄导致螺栓边距不足、翼缘斜度造成垫片贴合不良、梁底与管线碰撞等常见问题。

　　对于教学和详图设计场景，剖面梁模型还有一个作用：把抽象的截面参数转化为可观察的实体。翼缘为什么宽而薄、腹板为什么高而窄、圆角如何缓解应力集中、材料为何集中在远离中性轴的位置，都可以通过实体剖切和装配关系得到说明。配合STEP等中性格式导入不同CAD平台后，设计人员可在其基础上补充长度、孔位、端板和加劲结构，使标准型钢从单一截面零件转化为可制造、可安装、可校核的工程构件。
