Vignole型钢轨踏面支撑型材结构

　　该模型呈现的是一种Vignole型钢轨截面型材，主体由下部宽幅底板、倾斜过渡腹板以及上部带轨头轮廓的承载梁组成，整体为等截面拉伸结构，适合在铁路车辆登乘台阶、检修平台踏步、轻型轨道导向段或实训装置中作为轮轨接触与踏面支撑构件使用。轨头部分采用宽厚的近似矩形断面，顶面承担车轮踏面接触载荷，侧面可与轮缘形成导向边界；下部底板向外展开，形成较宽的支承面，便于与枕木、钢结构基座、平台框架或焊接支架固定。中间腹板并非竖直布置，而是以斜向方式连接轨头与底板，这种形态使截面在承受垂向压力时能够把载荷逐步扩散到底部区域，同时兼顾侧向约束和局部抗弯能力。

　　从实际使用场景看，这类构件并不只服务于长大干线轨道，也常见于车辆入口踏步配套轨道、厂内转运小车线路、维修工装导向轨、教学演示台架以及需要模拟轮轨关系的机械系统。车轮沿轨头纵向滚动时，顶面需要保持连续、平直和足够的接触宽度，模型中轨头棱边采用圆角过渡，可降低应力集中，避免轮轨接触区域在频繁碾压后出现局部压痕。底板的宽度决定了安装稳定性，若直接铺设在木质或钢制支承梁上，宽底板能够减小单位面积压力；若采用压板、扣件或焊接方式固定，底板边缘也提供了较充足的夹持与连接空间。

　　设计思路上，截面轮廓重点围绕三条载荷路径展开。第一条是垂向承载路径，车轮压力由轨头顶面传入，经厚实的上部金属区域传递至腹板，再分散到底板和支承结构；第二条是侧向导向路径，轮缘横向力作用于轨头侧部，斜腹板与底板共同抵抗倾覆和横向滑移；第三条是安装约束路径，底板作为整个型材的基准面，承担定位、贴合和固定功能。三段结构之间通过连续过渡相连，没有孤立薄壁，因而在建模时应保持截面闭合、壁厚关系清晰，并在拉伸方向保留足够长度，以便后续根据工程需要截取标准段或装配段。

　　外形边界方面，模型最高区域集中在轨头，最宽区域位于底板，两者之间的斜腹板形成明显的Z向与Y向尺寸差。布置时需要关注轨头顶面相对于安装基面的高度，该高度直接影响车轮中心标高、踏步面高差以及车体入口平台的对接位置。底板宽度则影响扣件间距和支承梁中心线位置，若底部支承件过窄，会使底板悬臂区域增大，长期受载后容易产生局部变形。轨头侧面到车轮轮缘之间应保留合理间隙，间隙过小会增加摩擦和卡滞风险，间隙过大则削弱导向精度。

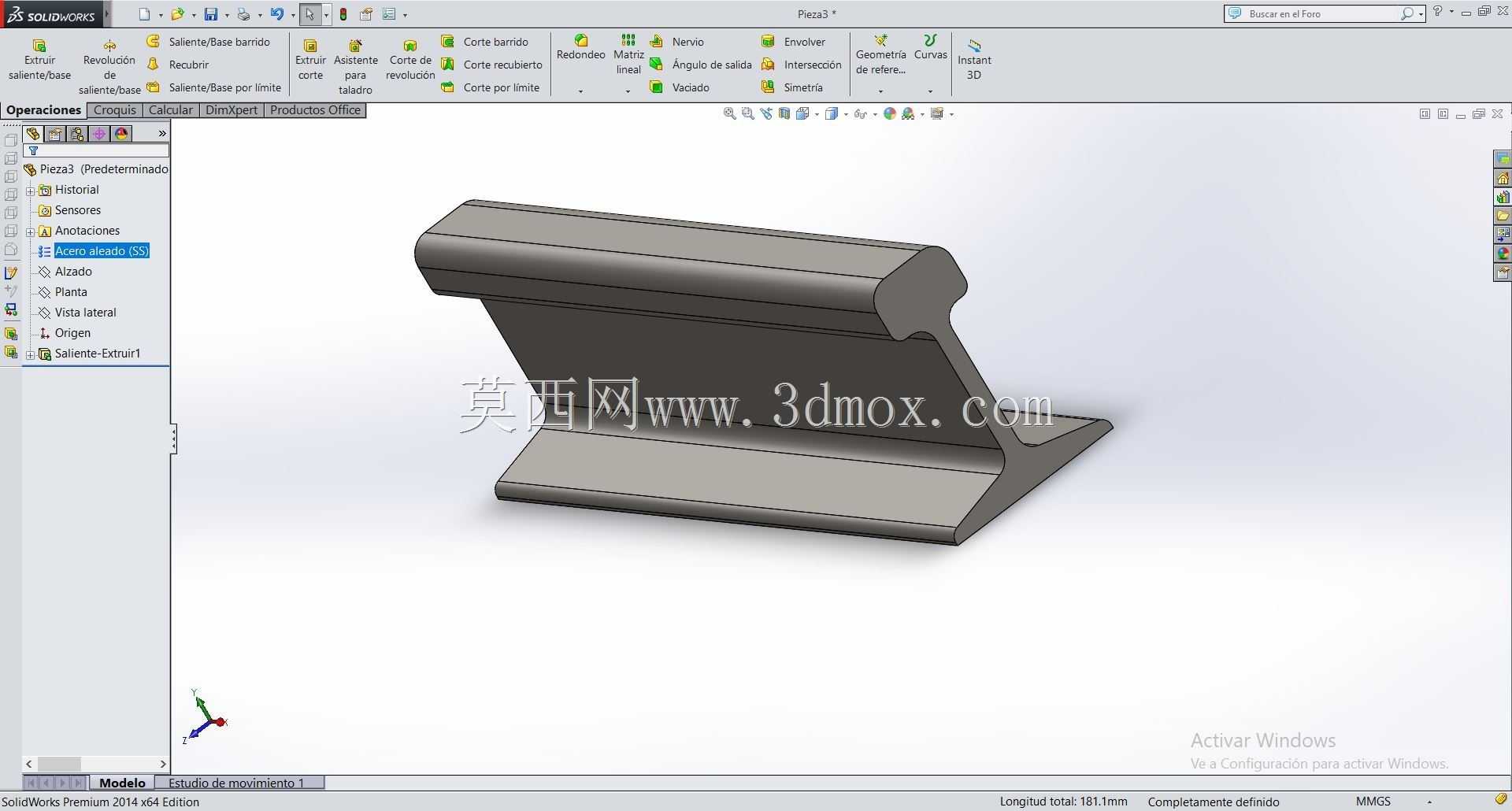

　　在三维结构处理中，可先绘制完整二维截面，再沿轨道长度方向执行拉伸，保证轨头、腹板和底板为一体构件。圆角不应只作为外观处理，轨头与腹板交接处、底板与腹板转折处的圆弧均影响应力分布；倒角过小会造成截面突变，倒角过大则可能压缩有效承载宽度。若用于装配校核，还需沿长度方向补充扣件、压板、枕梁或踏步支架的位置，检查底板下方是否留有紧固件操作空间，以及轨头两侧是否存在与车轮、护轨或平台护板干涉的风险。

　　该型材的功能特性在于以简洁的等截面形式同时完成滚动支承、横向导向和安装固定。上部轨头强调耐磨与接触稳定性，中部斜腹板强调载荷传递与截面刚度，下部底板强调贴合面积与连接可靠性。对于设备选型和结构设计人员而言，使用此类模型时不仅要关注截面形状，还要结合轮压、轮距、支承跨距、固定方式和踏面高度进行系统校核，使轨道构件在整车踏步或轻型输送场景中具备稳定的轮轨配合关系。
