二位二通常闭先导式黄铜电磁阀

　　在水处理、压缩空气、润滑系统、轻工装配线以及中小型流体设备中，通断类控制阀往往承担最基础也最频繁的执行动作。二位二通先导式电磁阀的价值，在于用较小的电磁驱动力控制较大口径管路内的介质流动，尤其适合3/4英寸接口、工作压力达到中低压区间的水路或气路场景。与直动式电磁阀相比，先导结构不需要线圈直接克服主阀口两侧的全部压差，而是利用介质自身压力差完成主膜片或主活塞的开启，因此在相同通径下，线圈体积、发热和功耗都更容易控制。

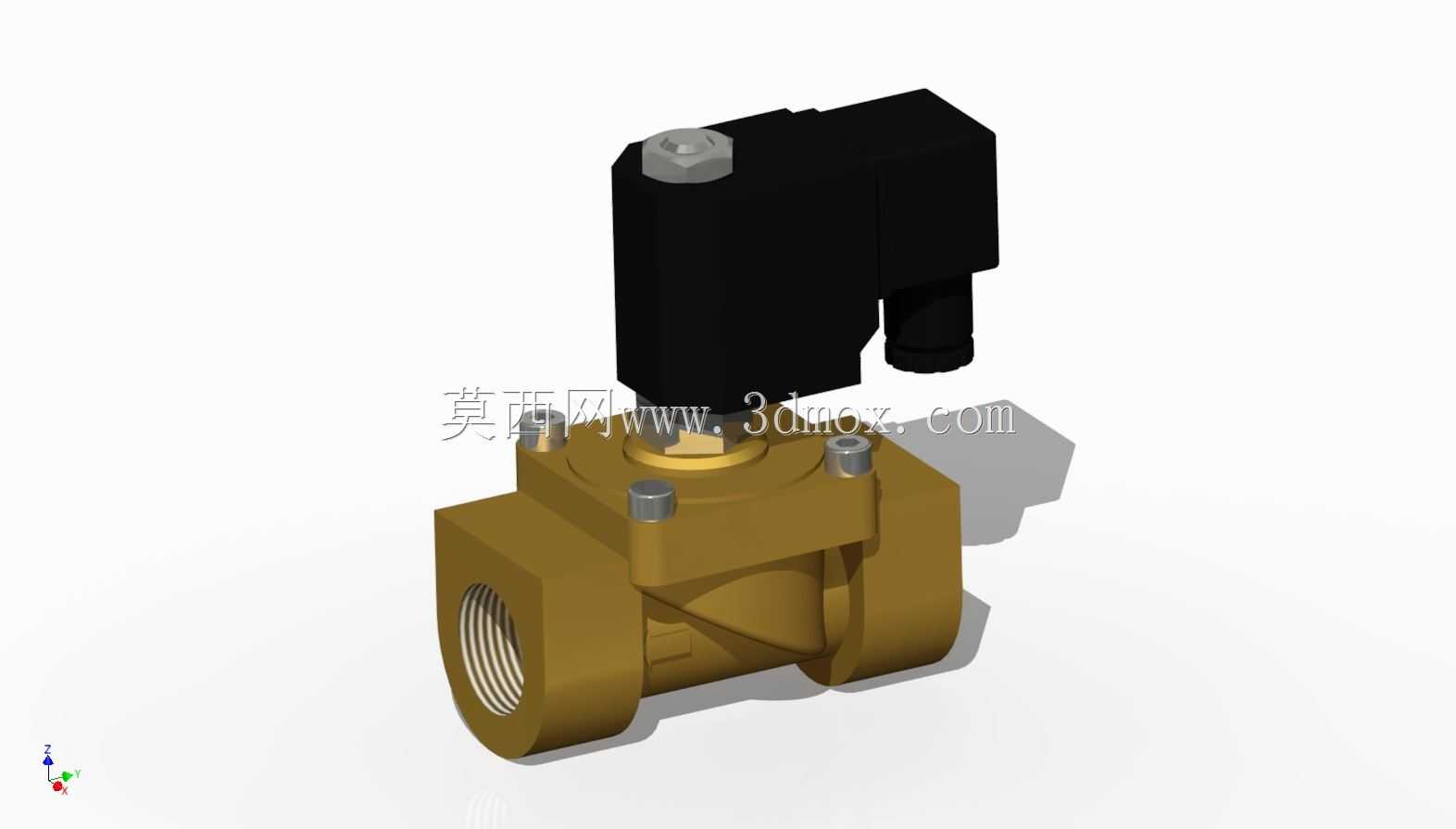

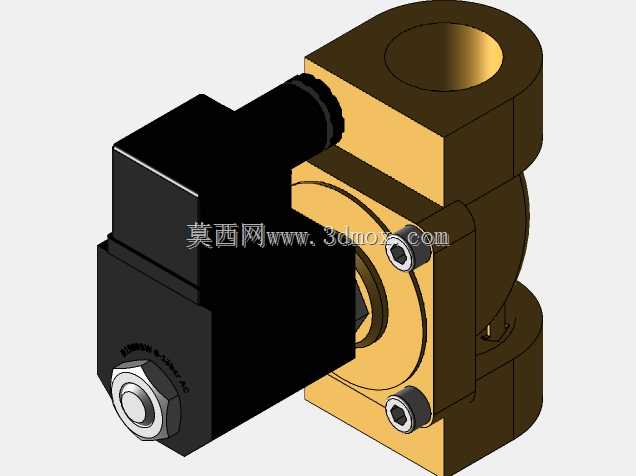

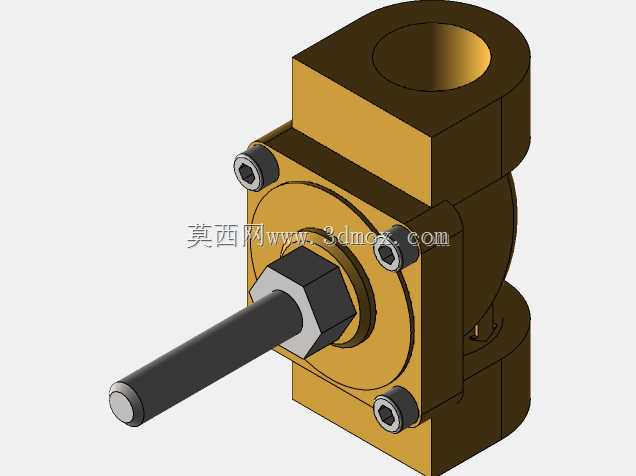

　　从结构布置看，模型下部为黄铜锻造成型的阀体，流道沿水平方向贯通，两端采用内螺纹接口，便于直接旋入预制管段。阀体上部设置阀盖与紧固螺钉，中间容纳先导孔、泄压孔、膜片或活塞组件；黑色电磁线圈模块安装在阀体上方，侧向引出电气连接座，接线方向与管路轴线形成明显高度差，可减少管路冷凝水沿导线进入接线腔的风险。对于三维布置人员而言，这种结构不能只按阀体外形占位，还必须预留线圈拆装空间、接线插头插拔空间以及上部检修空间。

　　阀体材料选用黄铜，适合清水、空气、惰性气体以及部分弱腐蚀性流体，在民用供水、冷却循环、气动控制、消防辅助管路和自动化设备水系统中较为常见。黄铜的切削、锻造和螺纹加工性能较好，内螺纹接口能够与标准钢管、不锈钢管或铜管件配合。密封部分采用氟橡胶与丁腈橡胶组合时，可兼顾耐温、耐油和常规水密要求；工程选型时仍需结合介质成分、温度、压力波动和密封相容性确认，不能仅凭通径和电压直接替换。

　　该阀为常闭型，即线圈未通电时主阀口保持关闭，管路介质不能通过；线圈得电后，先导孔先动作，使主阀上腔压力释放，主密封件在入口压力作用下抬起，管路导通；断电后先导通道关闭，上腔重新建立压力，主阀口压紧并切断流体。这种工作方式对入口最低工作压差有一定要求，在极低压力或真空工况下，先导开启能力可能不足，选型时应核对压差曲线。若设备需要频繁启停，例如自动补水、气动夹具供气、冷却喷淋、水箱循环等，先导阀能在较低控制功率下实现稳定通断。

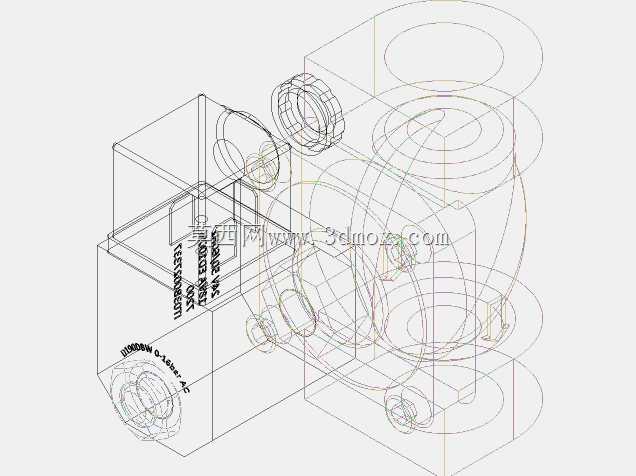

　　建模时应重点还原几个工程边界。第一是管路接口中心线高度，它决定阀件在机架或管廊中的安装标高；第二是阀体两端六角或方形轮廓，关系到扳手操作空间；第三是线圈顶部到管路中心的总高度，密集机柜内尤其要避免与上方横梁、线槽或其他阀件干涉；第四是侧向接线盒的朝向，实际装配中可通过线圈旋转调整，但旋转角度受螺钉和定位结构限制，模型中应保留合理方向；第五是阀盖固定螺钉位置，维护时需要工具接近，不能被相邻管路完全遮挡。

　　安装方式上，这类阀通常按阀体箭头方向与介质流向一致布置，水平管道中推荐线圈竖直向上，使膜片或活塞受力均匀，也可降低杂质在导向部位沉积的概率。若倒装或横向安装，重力方向与阀芯运动方向不一致，长期运行可能影响关闭可靠性。阀前设置过滤器是常见工程做法，因为焊渣、生料带、砂粒等杂质容易卡在先导孔或主密封面上，造成关闭不严、泄压孔堵塞或线圈持续发热。对于关键回路，还应在阀前后设置检修截止阀和旁通管路，方便不停机维护。

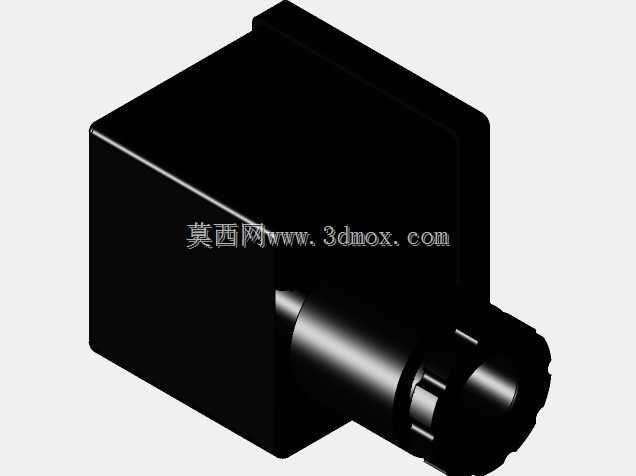

　　电气方面，线圈供电需与控制回路电压匹配，交流线圈在长时间通电时会产生温升，选型应关注绝缘等级、防护等级和接插件形式。模型中接线座采用标准连接器形态，适合在设备出厂前完成线束预制；防护能力达到常见工业现场要求时，可用于轻度飞溅和粉尘环境，但不应将其理解为可浸水安装。控制柜设计时还要考虑浪涌抑制、熔断器保护和PLC输出触点容量，避免线圈启动电流造成触点粘连。

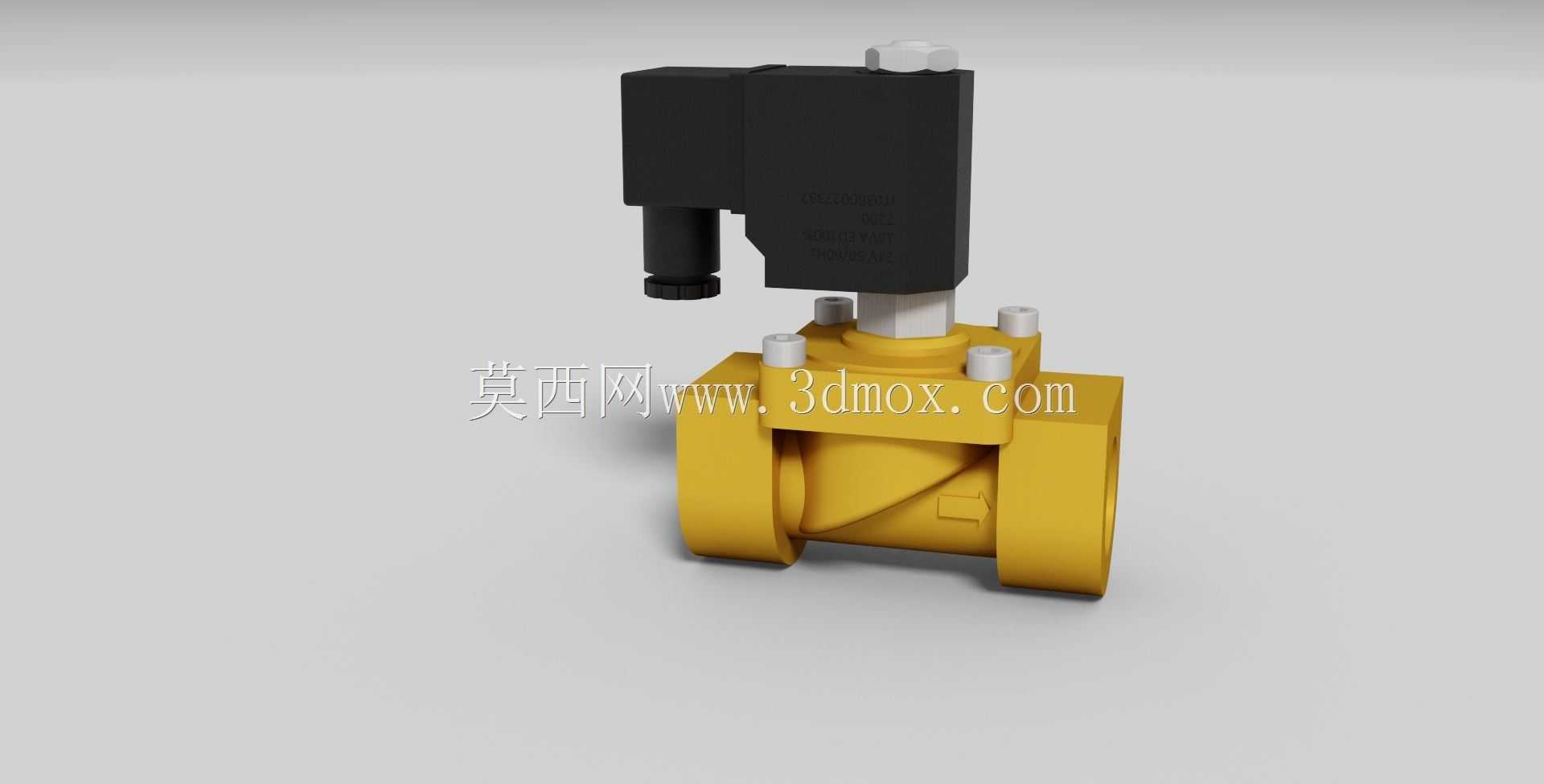

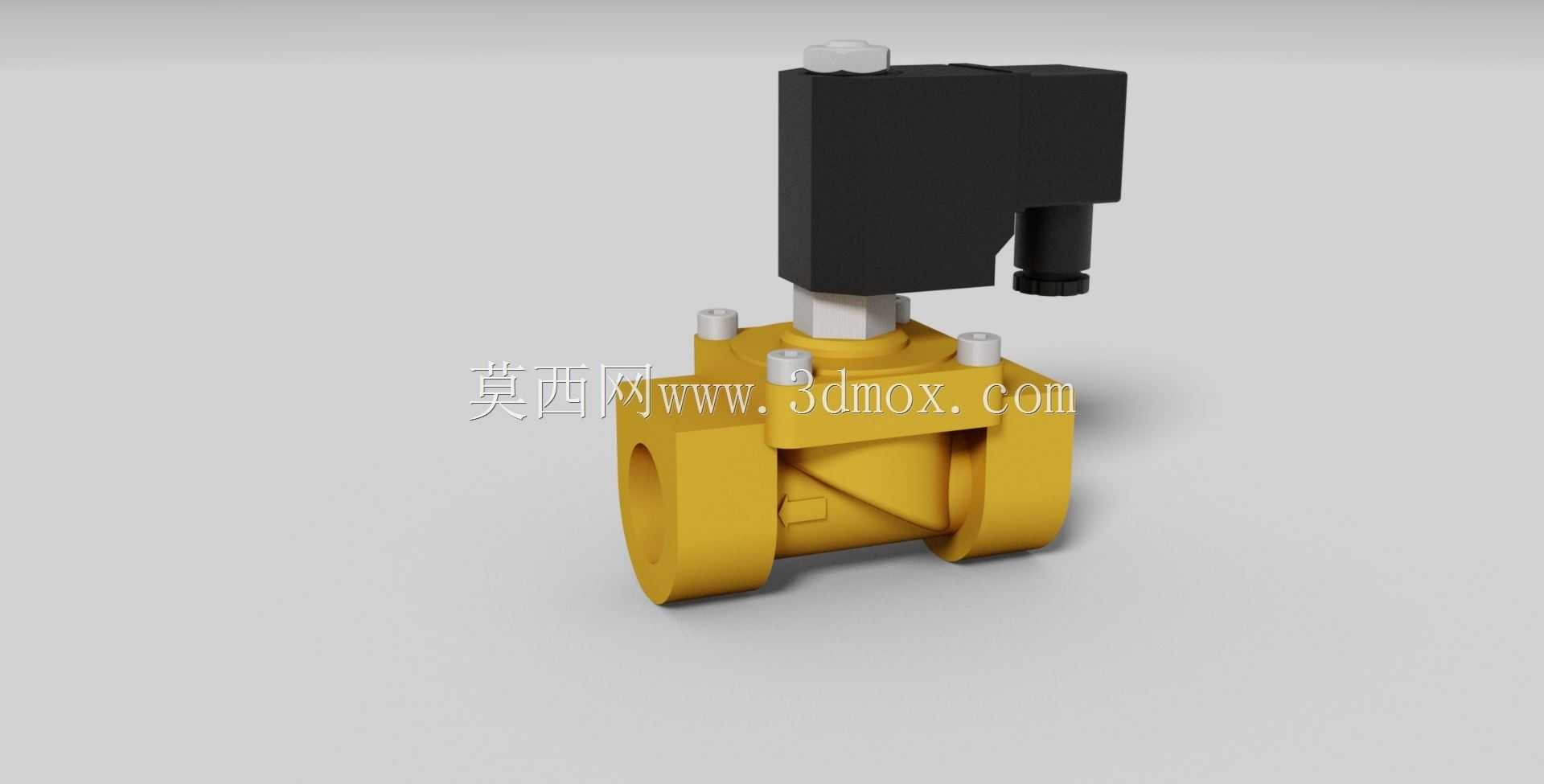

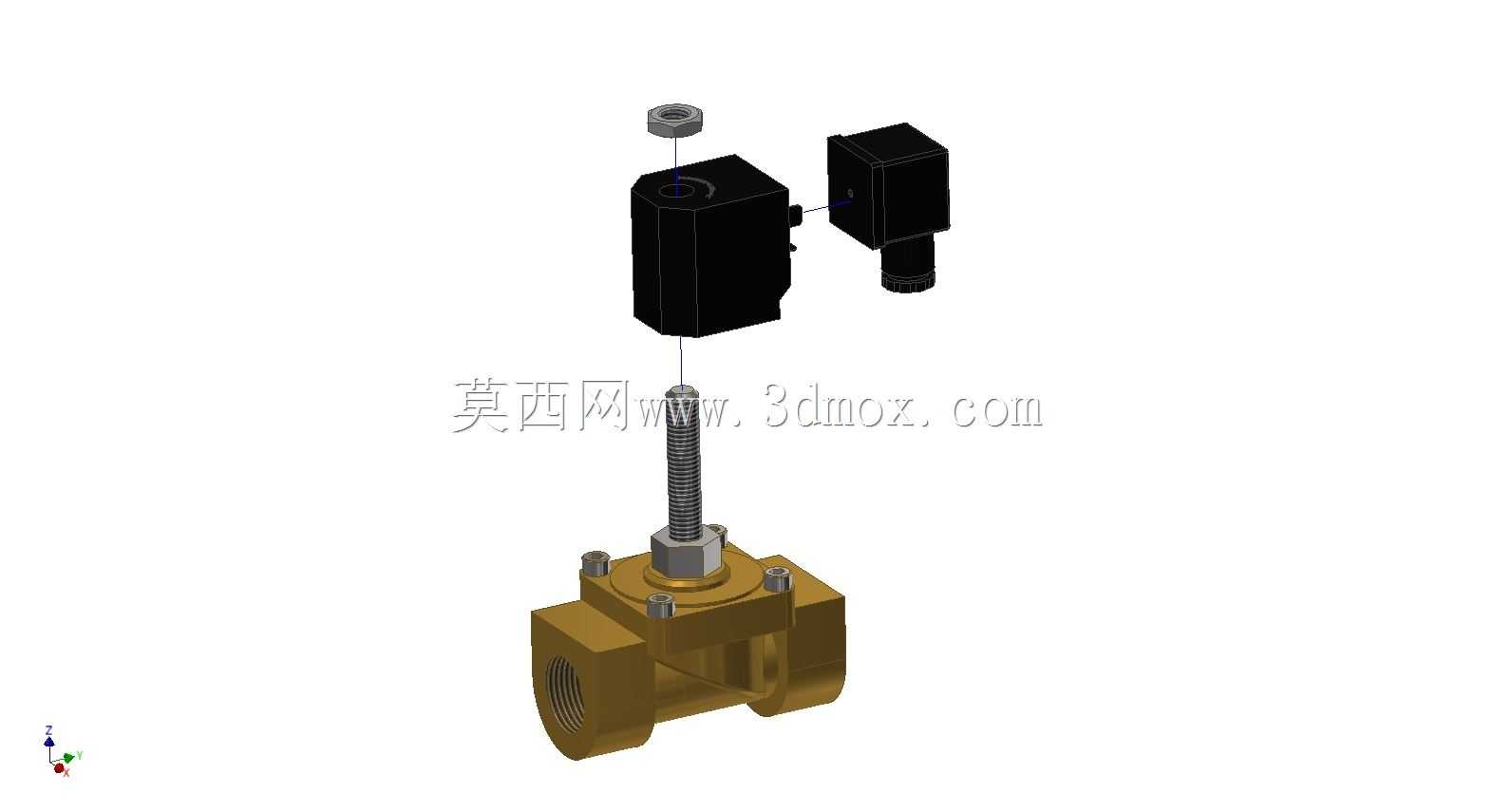

　　从外形看，黄铜阀体厚重而棱角清晰，黑色线圈模块轮廓方正，两者通过金属导磁套和锁紧螺母连接。渲染模型中阀体表面呈现金属光泽，接线盒与线圈外壳为哑光质感，这种外观差异不仅是视觉表现，也对应真实零件的材料和工艺：阀体承受介质压力，需保证壁厚和流道圆角；线圈外壳主要提供防护和磁路封装，外形更适合注塑或冲压成型。结构评审时，应把模型放入完整管路系统中检查操作半径、拆装顺序和密封面可达性，而不是单独关注阀本体造型。

　　在自动化设备里，这类电磁阀常与减压阀、过滤器、压力表、单向阀和节流元件组成控制单元。水路中可用于水箱补水、冷却盘通断、喷淋清洗和温控循环；气路中可用于气动马达、气缸总进气、吹扫装置和真空辅助回路。只要介质清洁、压差稳定、接口规格匹配，先导式常闭阀就能以简单控制信号实现可靠的二位二通切换，是流体管路三维设计中非常典型的基础执行元件。
